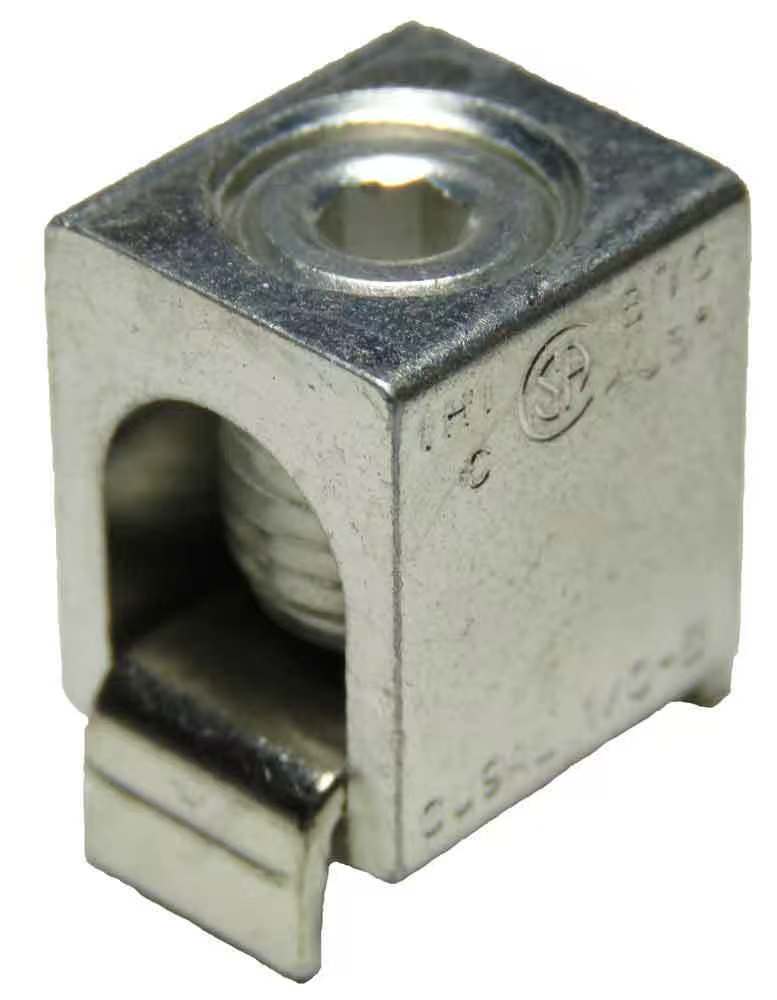

IHI接线端子的使用方法
2025-07-14 10:03:19 来源：天津瑞思拜科技有限公司
IHI 接线端子使用方法
一、接线前准备- 工具准备
- 剥线钳：用于剥去导线端部的绝缘层。需根据导线直径选择合适钳口规格的剥线钳，以避免损伤导线芯。
- 螺丝刀：用于拧紧接线端子上的螺丝。对于不同规格的接线端子螺丝，要选择适配的螺丝刀头，如十字螺丝刀或一字螺丝刀。
- 万用表：用于检测导线通断和电压，确保接线无误后电路能正常工作。
- 材料准备
- 导线：确保导线规格符合电路要求，包括导线材质（如铜导线具有良好导电性，是常用选择）和截面积。例如，在一些电气设备中，电源线若为 380V、50HZ 三相电源，线径要求不小于 5.5 平方；电流线为 2 芯电缆时，线径不小于 4 平方；信号线为 12 芯电缆时，线径不小于 1.5 平方。接地线的接地电阻应小于 100Ω，线径不小于 2 平方，且地线长度不宜超过 20m。
- 接线端子：根据实际电路需求，选择合适类型的 IHI 接线端子，如螺钉式端子适用于需要牢固连接且可能会经常维护的场合；弹簧式端子则安装方便，适用于快速接线场景。
- 检查设备
- 对接线的电气设备进行外观检查，确保设备无损坏、无短路风险。同时，确认设备处于断电状态，保障操作安全。
- 检查接线端子本身，查看是否有损坏、变形或螺丝缺失等情况。若发现问题，应及时更换新的接线端子。
二、剥线操作- 将待连接的导线置于剥线钳合适的钳口位置，根据导线绝缘层厚度和导线直径调整剥线钳的松紧度。
- 握紧剥线钳手柄，均匀用力，将导线端部的绝缘层剥去。剥线长度一般控制在 5 - 10 毫米，具体长度需参照所使用的接线端子规格要求。例如，对于一些小型的 IHI 接线端子，剥线长度 5 - 6 毫米即可；而对于较大规格、连接要求更严格的端子，可能需要剥去 8 - 10 毫米的绝缘层。
- 对于多股导线，剥线后需将导线芯绞紧，防止导线松散。松散的导线芯可能会影响与接线端子的接触效果，导致接触电阻增大，影响电流传输稳定性。
三、接线操作
（一）螺钉式接线端子- 插入导线
- 将剥好线的导线插入接线端子的接线孔中。插入时，要确保导线完全插入到位，使导线芯与端子的金属接触部分紧密贴合。例如，在连接压缩机控制柜与启动柜的控制信号时，启动信号（干接点，ON - 启动）通常接 1101、1102 接线端子，将对应导线准确插入这两个端子的接线孔内。
- 拧紧螺丝
- 使用螺丝刀顺时针拧紧螺丝。拧紧过程中，力度要适中。力度过小，导线与端子接触不紧密，可能导致接触不良、发热甚至断路；力度过大，则可能损坏导线或端子。拧紧后，用手轻轻拉一拉导线，检查导线是否牢固固定在端子上。
（二）弹簧式接线端子- 按下弹簧按钮
- 找到弹簧式接线端子的弹簧按钮，一般位于端子侧面或顶部。按下按钮，使端子内部的弹簧处于松开状态，以便插入导线。
- 插入导线
- 将剥好的导线插入弹簧孔中，确保导线插入深度合适，能被弹簧有效夹紧。例如，在连接控制柜到放空阀定位器的信号线（4 - 20mA，要求采用屏蔽双绞线，线径一般不小于 1.25 平方）时，将处理好的屏蔽双绞线插入对应的弹簧式接线端子孔内。
- 松开按钮
- 松开弹簧按钮，弹簧会自动回弹并夹紧导线，完成导线与端子的连接。此时，可轻轻晃动导线，检查连接是否稳固。
四、多场景接线示例
（一）压缩机控制柜相关接线- 与启动柜的控制信号连接
- 启动信号：干接点，ON - 启动，通常接 1101、1102 接线端子；若是 OFF 启动，则接 1101、1103 端子。
- 停止信号：干接点，ON - 停止，通常接 1110、1109 接线端子，同时需短接 1110 和 1107 端子，短接 1109 和 1111 端子，并拆除 1107 和 1112 之间短接线，以提供脉冲信号。
- 启动联锁信号：干接点，ON - 允许启动，通常接 1104、1105 接线端子；若是 OFF 允许启动，则接 1104、1106 端子。
- 启动柜到压缩机控制柜的反馈信号连接
- 电机电流信号：单独布置 2 芯电缆，线径不小于 4 平方，通常接 0201、0202 接线端子。
- 电机运行反馈信号：干接点，ON - 运转，线径不小于 1.5 平方，通常接 0801、R7 接线端子。
- 电机故障反馈信号（过流、过载等）：干接点，ON - 故障，线径不小于 1.5 平方，通常接 0802、R7 接线端子。
- 启动柜电源故障反馈信号：干接点，ON - 故障，线径不小于 1.5 平方，通常接 0803、R7 接线端子（视情况为选配项）。
（二）压缩机控制柜与放空阀间接线- 控制柜到放空阀电磁阀的电源线：线径一般不小于 1.25 平方，连接时按照上述接线端子接线方法，将电源线正确接入对应的接线端子，确保电源能稳定为电磁阀供电。
- 控制柜到放空阀定位器的信号线（4 - 20mA）：要求采用屏蔽双绞线，线径一般不小于 1.25 平方。由于是信号线，对接线的稳定性和抗干扰性要求较高，在接线时要注意导线屏蔽层的处理，可将屏蔽层接地，减少外界干扰对信号传输的影响，同时按照接线端子操作规范进行连接。
五、接线后检查- 外观检查
- 对接线后的端子进行全面外观检查。确保所有导线都已正确插入并拧紧，端子螺丝无松动现象。查看导线是否有外露的芯线，若有外露芯线，可能会引发短路或漏电风险，需及时处理，如重新剥线、插入并拧紧，或使用绝缘胶带包裹外露部分。
- 标记与整理
- 使用标签或记号笔对导线进行标记，注明导线的用途、编号等信息。例如，在压缩机控制柜接线中，对连接启动信号、停止信号等不同功能的导线分别标记，方便后续维护和故障排查。同时，将多余的导线整齐地绑扎在一起，使线路布局整齐有序，避免线路杂乱影响设备散热和整体美观，也可防止因线路混乱导致后期维护时误操作。
- 通电测试
- 在确认接线无误、外观检查合格且设备周围无安全隐患后，可恢复电源进行通电测试。使用万用表检测电路的通断情况，测量电路中的电压、电流等参数，检查设备是否正常运行。若在测试过程中发现异常，如设备无反应、电路短路或断路、电压电流异常等，应立即切断电源，重新仔细检查接线，排查故障原因，直至设备能正常稳定运行。
