结构特点

• 高效传热：凸起板和内置湍流片（TPL）即使在低体积流量下也能实现高湍流流动，有效利用传热面积，优化传热效果。
• 自清洁效应：高湍流流动带来高效自清洁效果，大幅减少维护需求和停机时间。
• 紧凑耐用：紧凑设计适用于高压和高温环境。

• 加热、冷却、冷凝
• 系统隔离
• 家用和工艺技术中的热量提取与回收
• 制冷工程、机械工程、油冷却
• 热水 / 工艺水、供暖工程（太阳能热系统、集中供暖、地板供暖）
• 冷却系统中的蒸发 / 冷凝、空气干燥、液压油冷却
• 机器和电机冷却、模具机温度控制

适用介质

• 铜钎焊板式换热器：主要用于油及含油流体、乙二醇混合物、醇类、制冷剂、气体 / 空气、水等（根据介质特性和粘度）。
• 镍钎焊板式换热器（NPL 系列）：推荐用于氨、去离子水、硅油、高氯化物介质等场景。

系列产品

1. GPL/GPLK 系列
   • 设计用于低粘度介质的通用场景，兼具高热传递率和*小压降。
   • 热力学优化的 V 型波纹板即使在低流量下也能产生高湍流，实现传热面积的*佳利用。
2. NPL 特殊设计系列
   • 结构和功能与 GPL/GPLK 相同，采用镍钎焊。
3. GPLS 系列
   • 标准双壁安全换热器，由两块钎焊板组成一个双壁元件，外壁未钎焊，便于泄漏检测。
4. TPL 系列
   • 专为机械工程和设备工程设计（如液压油和电机油冷却），流道体积比传统换热器大 80%。
   • 内置特殊湍流片和高效对角介质流动设计，传热率高，体积比传统板式换热器更小。

技术参数

性能与材料

• 性能范围：2.0 至 6000 kW
• 板材材质：不锈钢 1.4401/AISI 316
• 钎焊材料：GPL、GPLK、TPL 系列使用铜，NPL 系列使用镍

型号与尺寸概览

连接与选件

• 标准连接：螺纹喷嘴（外螺纹）
• 可选连接：钎焊连接、内螺纹喷嘴、法兰
• 保温层：
  • 热保温：PU 泡沫，长期耐温 135°C，分两部分通过张力带或弹簧锁固定。
  • 冷保温：丁腈橡胶，长期耐温 105°C，自粘多件套装。
• 安装附件：加长端板、角脚、壁挂支架、运输挂钩

认证与质量

• 芬克通过 DIN EN ISO 9001:2008 认证，符合以下标准：
  • EU 压力设备指令 97/23/EC（PED），模块 H/H1
  • ASME U-Stamp、GOST R（含 RTN 和卫生证书）、中国认证等
• 每个单元均通过设计和压力测试，可提供 ABS、BV、DNV、TÜV 等权威机构认证。

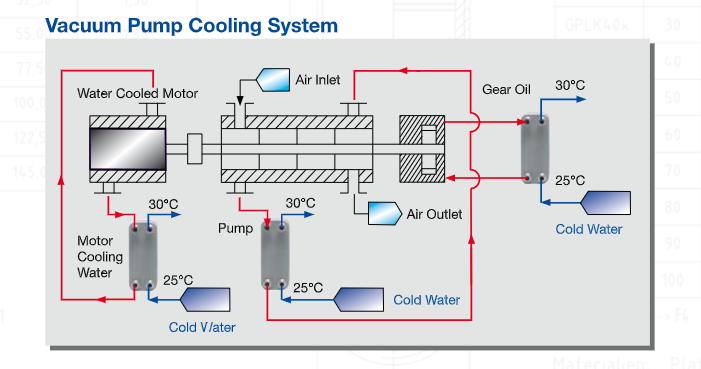

应用示意图

• 油冷却系统：水箱→泵→钎焊换热器→油箱
• 热泵系统：压缩机→冷凝器→膨胀阀→蒸发器
• 空气压缩机系统：润滑油（85°C 进，55°C 出）→冷却水（25°C 进）
