扫一扫，手机浏览- BIRCHER瑞士继电器ESD3-04-24ACDC/ESR31C -24VDC
详细信息
品牌：BIRCHER 型号：ESD3-04-24ACDC/ESR31C -24VDC 应用领域：继电器 触点负载：250VAC 触点切换电流：2A 产品信息开关设备
产品系列：EsGate、ESD 和 ESR
特点：简洁、灵活、安全开关设备概述
可用的开关设备监控连接的接触垫 / 安全边缘的激活状态和电路完整性。通过清晰的 LED/LCD 显示屏可读取连接传感器的状态。这些设备编程和启动方便，用户友好。开关设备选型表
符合 EN ISO 13849-1 的性能等级和类别 设计防护等级 传感器输入 安全输出 电压 [V] 应用场景 Bircher 型号 页码 PLe, 类别 3 IP 20 2 2 24 大门 EsGate 3 4 PLd, 类别 2 IP 20 2 2 24 大门 EsGate 2 4 PLe, 类别 3 IP 20 2 2（串联） 230/115/24 大门 / 机器 ESD3 5/6 PLe, 类别 3 IP 30 2 2（串联） 24 大门 / 机器 ESR31C 7 PLe, 类别 3 IP 30 2 2（串联） 230/115/24 大门 / 机器 ESR32 7 功能与合规性
连接带 8.2 kΩ 终端电阻的传感器，并监控静态电流的变化：- 传感器激活：当一个或多个传感器被激活时，总电阻趋向零欧姆。当电阻低于设定的切换阈值时，输出的开关状态改变，黄色或橙色状态 LED 亮起。
- 电路中断：当传感器电路中断时，总电阻增至无穷大。当电阻高于设定的切换阈值时，输出的开关状态改变，红色状态 LED 亮起。
电阻传感器参数
- 标称电阻：8.2 kΩ
- 上切换阈值 / 下切换阈值：见信号输出继电器触点
安全垫系统连接
A) 安全垫（符合 MRL 2006/42/EG、EN ISO 13856-1 和 EN ISO 13849-1）
- 传感器*大总面积：5 m²
- 传感器串联连接
- 所有系统连接电阻：8.2 kΩ
B) 安全边缘（符合 MRL 2006/42/EG、EN ISO 13856-2 和 EN ISO 13849-1）
- 传感器*大总长度：25 m
- 传感器串联连接（ENT-R 接触条*多串联 4 条）
- 所有系统连接电阻：8.2 kΩ
注：开关设备与 Bircher 安全垫或安全边缘组合为经过型式测试的系统。应用场景
与安全垫结合的应用
- 机器安全：带安全垫和 ESD3 安全开关设备的机器危险区域防护。
- 折叠门：带安全垫和 ESD3 安全开关设备的门折叠区域防护。
- 旋转门：使用安全垫防护，可组合多个安全垫保护更大区域。
与安全边缘结合的应用
- 现场入口滑动门：四个固定和两个移动安全边缘的安全开关系统。
- 分段门和大门：带安全边缘和开关设备的关闭边缘防护，可结合 RFGate 无线传输系统。
- 带自动防护门的铣床 / 磨床：带安全边缘的运动部件防护，可结合 Herkules 2E 门雷达作为开启传感器。

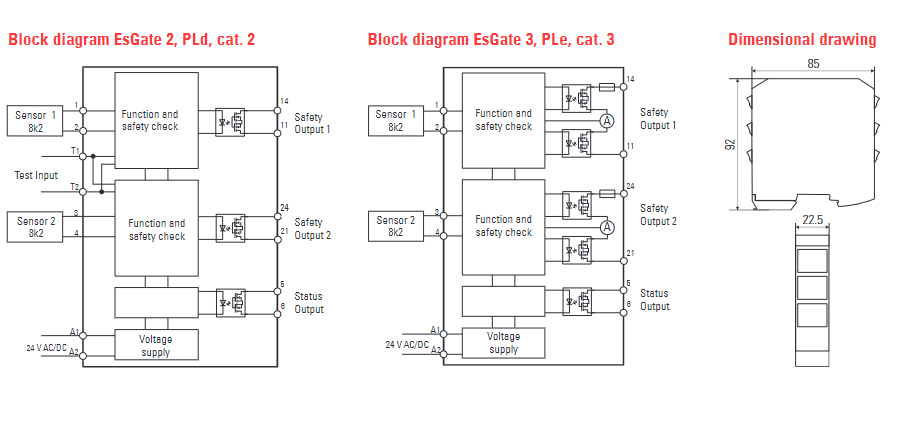

EsGate 2 / EsGate 3
外壳：聚酰胺材质（红 / 灰）
- EsGate 2：带外部测试输入，性能等级 d，类别 2（EN ISO 13849-1）。
- EsGate 3：自监控，性能等级 e，类别 3（EN ISO 13849-1）。
- 功能：适用于 EN ISO 13856-2 安全边缘，可单独配置，集成电阻显示，真双通道，DIN 导轨安装，带照明 LCD。
电气参数
工作电压 24 V AC ±15%（50/60 Hz）或 24 V DC ±15% 功耗 *大 3 W 响应时间 < 20 ms EsGate 2 安全输出 半导体继电器（24 V AC/DC，*大 50 mA，RDS(on)≈30 Ω，防短路） EsGate 3 安全输出 半导体继电器（24 V DC，0.5-50 mA，RDS(on)≈60 Ω，防短路） ESD3

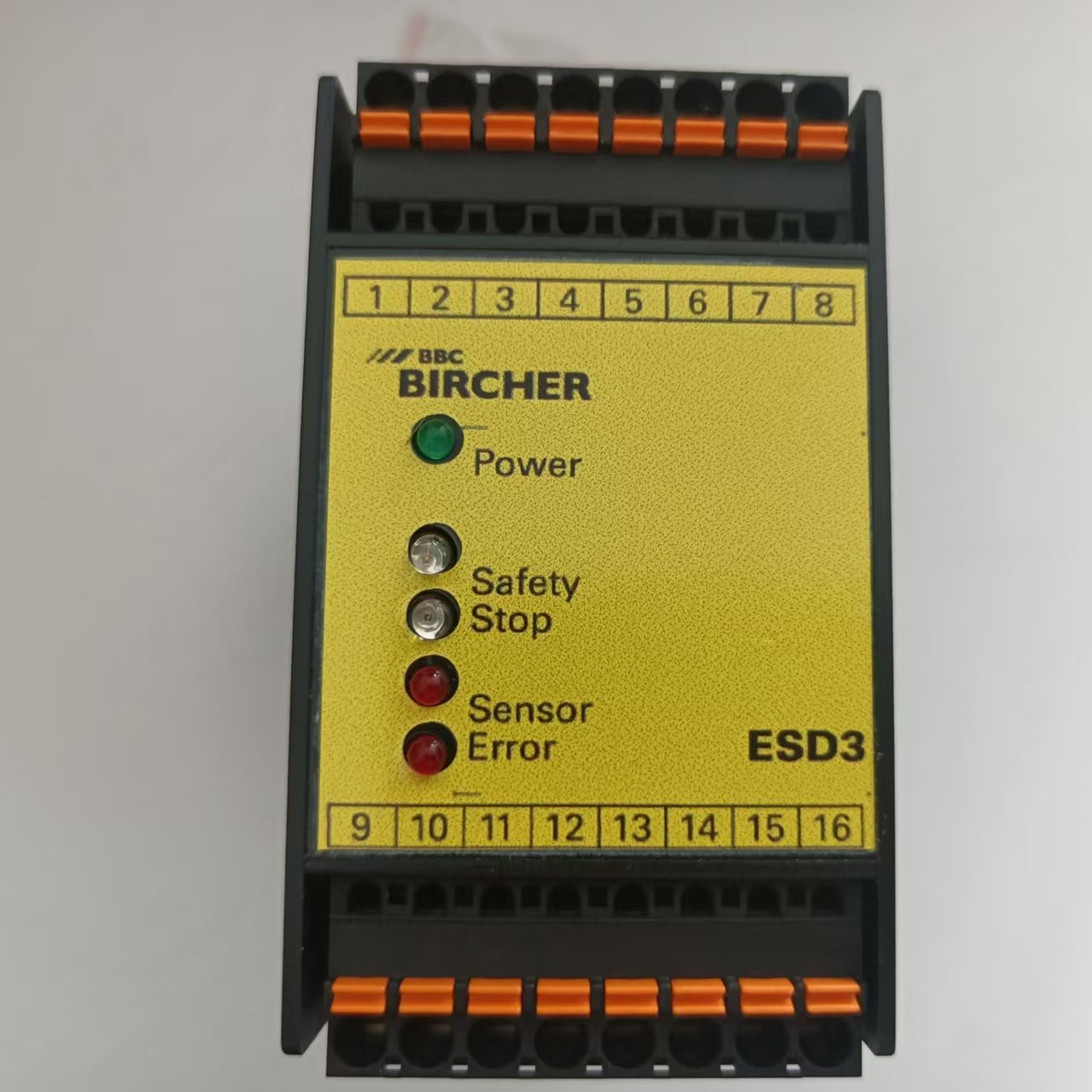

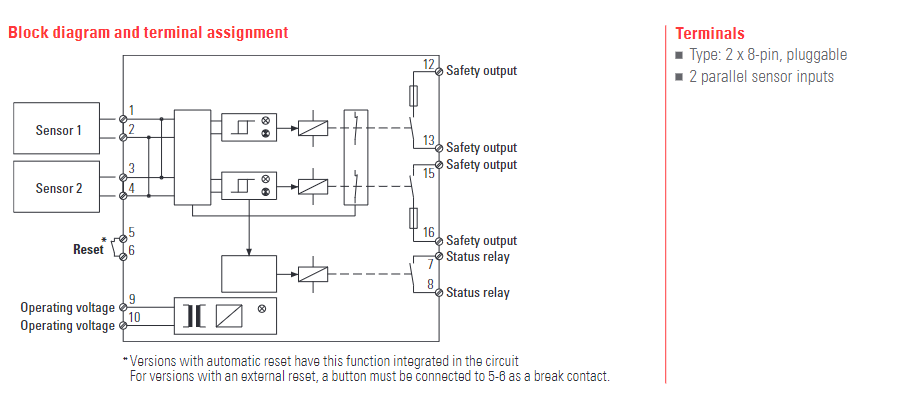

外壳：ABS 材质（灰 / 黑）
- 性能等级 e，类别 3（EN ISO 13849-1），适用于安全垫（EN ISO 13856-1）和安全边缘（EN ISO 13856-2）。
- 功能：自动 / 外部复位，冗余信号评估，强制驱动继电器，DIN 导轨安装。
型号变体
根据复位功能和状态继电器触点配置区分，提供不同电压版本：版本 2 输入 断开安全继电器 复位 状态继电器 电压变体（230VAC/115VAC/24VAC/DC） 03 x x 自动 M x / / x 04 x x 外部 SM / x / x 05 x 自动 D x / / x 06 x 外部 D / / x 08 x x 自动 / / x 09 x 外部 / / x 状态继电器功能
触点 类型 未通电 传感器未激活 传感器激活（LED 黄色） 故障（LED 红色） 安全触点 所有类型 O X O O 故障触点 SM ESD3-03/-05 O X X O 信号触点 M ESD3-04/-06 O X O O 信号触点 D ESD3-08/-09 X O X X 注：O = 触点断开，X = 触点闭合 ESR31C / ESR32

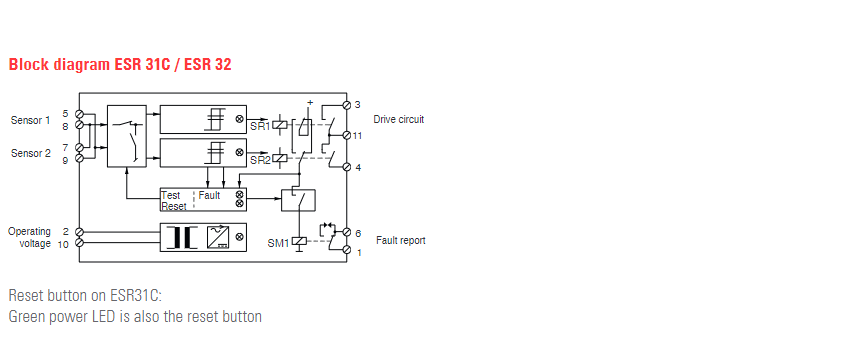

外壳：Bircher M3 材质（诺丽尔红），11 针连接器
- 性能等级 e，类别 3（EN ISO 13849-1），适用于安全垫和安全边缘。
- 功能：双重冗余信号评估，自监控，启动测试，自动或外部复位。
电气参数
工作电压 ESR31C-24VDC：24 V DC ±15%
ESR32-230VAC：230 V AC +10%/-15%（50 Hz）功耗 *大 5 VA 信号输出继电器 AC-1：230 V/2 A（约 280,000 次循环）
DC-1：24 V/2 A（约 500,000 次循环）机械寿命 1000 万次循环 响应时间 < 70 ms 订购信息
产品编号 描述 210978 ESD3 -03-230VAC 210979 ESD3 -03-24VAC/DC 211897 ESR31C -24VDC 211922 ESR32 -24VDC 263913 EsGate 3 24VAC/DC ... ... 补充产品
- ClickLine：带卡扣式底座的电气安全边缘橡胶型材
- CoverLine：侧面卡扣式电气安全边缘橡胶型材
- ExpertSystem XRF：用于卷帘门、分段门等的安全边缘无线信号传输系统
- 安全垫：用于激活和关闭机器设备的电动按钮
环境条件
防护等级 EsGate/ESD3：IP20；ESR3：IP30 工作温度 EsGate：-20°C 至 + 60°C；ESD3：-20°C 至 + 55°C；ESR3：-20°C 至 + 50°C 存储温度 -40°C 至 + 70°C（非冷凝） 空气湿度 *大 95% 相对湿度（非冷凝） 合规性与标准
- 符合 MD 2006/42/EC 机械指令
- 遵循 EN ISO 13849-1 标准
-
