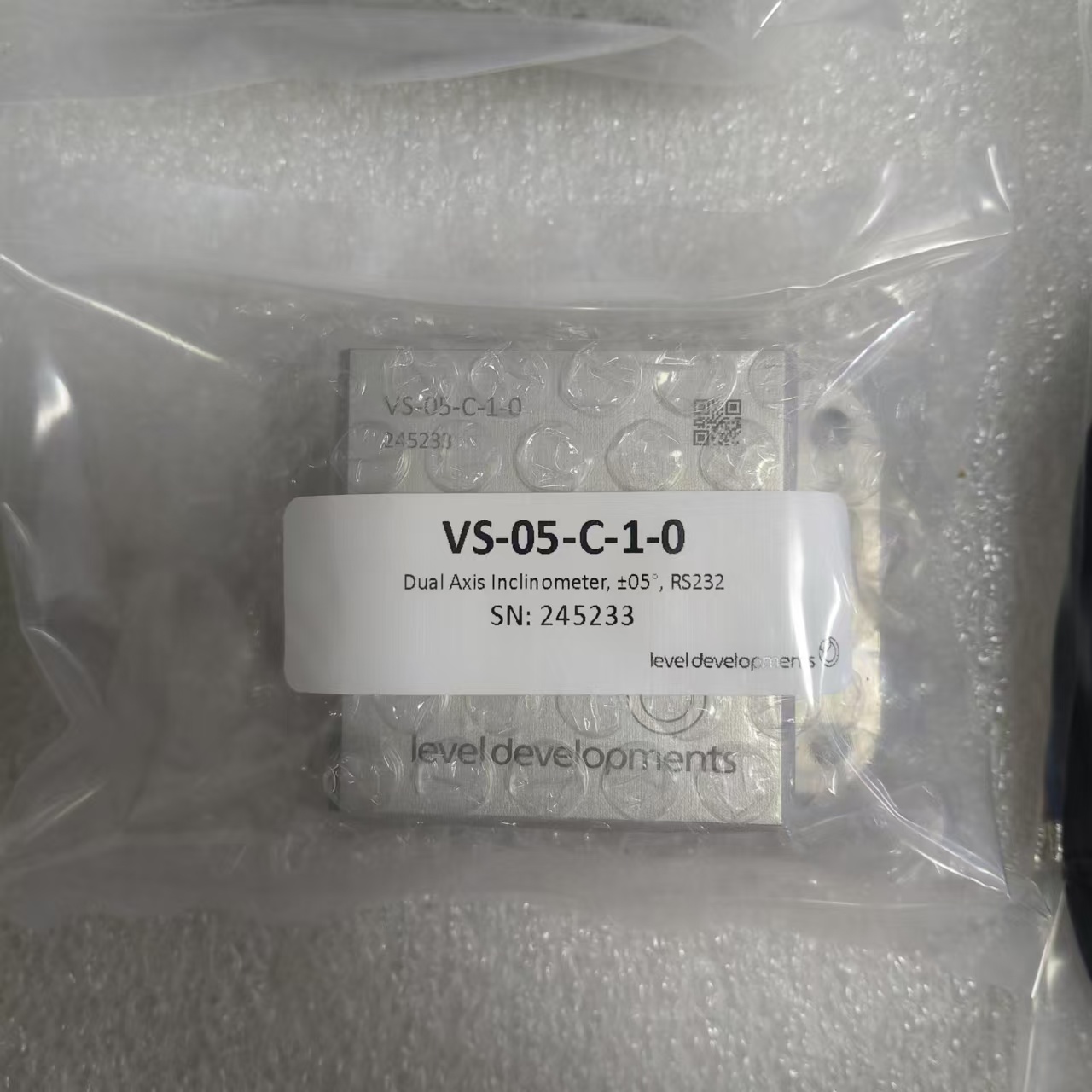

VS 系列双轴测斜仪：RS232 与模拟量输出

产品特点

• 双轴测量范围：±5° 至 ±30°
• 高分辨率与精度
• 低温漂特性，可选温度补偿功能进一步优化温度性能
• RS232 输出接口
• 高精度模拟量输出选项：0-5V、0.5-4.5V、0-10V、4-20mA
• 坚固的耐腐蚀阳极氧化铝外壳，IP67 防护等级
• IP67 密封的锁紧 M9 连接器或带固定电缆的电缆接头
• 输出与电源隔离
• 通过 CE 认证且符合 RoHS 标准
•

产品描述

VS 系列测斜仪是专为严苛环境设计的高性能倾角传感器，覆盖 ±5° 至 ±30° 的宽测量范围。坚固的阳极氧化铝外壳达到 IP67 防护等级，采用高性能密封锁紧 M9 连接器。具备 RS232 数字接口，以及工厂可配置的模拟电压或电流输出。设备本身具有良好的温度稳定性，还可通过可选的温度补偿在不同温度范围内进一步提升性能。产品通过 CE 认证且符合 RoHS 标准，在英国工厂制造和校准，确保达到规定的性能指标，可按订单快速生产配置。

常规规格

参数	数值	单位	备注
电源电压	12-30	V dc	电源通过高性能 DC-DC 转换器隔离，内部经过滤波、抑制和稳压，但建议使用低噪声电源以防噪声耦合到传感器
工作电流	30（24V 供电，仅 RS232 和模拟电压型号） 60（12V 供电，仅 RS232 和模拟电压型号）	mA	4-20mA 输出设备的电源电流会增加 1.5 倍输出电流
输出隔离	1500	Vdc	输出通过高性能 DC-DC 转换器与电源内部隔离
工作温度	-40 至 85	°C	*大工作温度范围，可按要求在 - 20 至 70°C 之间校准
RS232 输出速率	38400	bps	可通过数字接口在 115.2k、57.6k、38.4k、19.2k、9.6k、4.8k 和 2.4k 之间调整波特率
RS232 数据格式	38.4, 8,1,n	-	1 个起始位，8 个数据位，1 个停止位，无校验
滤波频率	0.5	Hz	应用于传感器的内部低通滤波器频率，可通过 RS232 控制命令在 16Hz 至 0.125Hz 之间调整
机械冲击	5000	G	内部传感器的冲击生存极限为 5000G（0.5ms）
重量	190	g	不含电缆
防护等级	IP67	-	防护等级适用于外壳、连接器和电缆组件

性能规格

参数	VS-05	VS-10	VS-15	VS-30	单位
测量范围	±5	±10	±15	±30	°
零偏误差	±0.01	±0.01	±0.015	±0.02	°
精度（20°C 时）	±0.015	±0.02	±0.03	±0.04	°
温度误差（无补偿） 零漂 灵敏度漂移	±0.002 ±0.004	±0.002 ±0.004	±0.002 ±0.004	±0.002 ±0.004	%/°C °/°C
温度误差（有补偿） 零漂 灵敏度漂移	±0.0005 ±0.0008	±0.0005 ±0.0008	±0.0005 ±0.0008	±0.0005 ±0.0008	%/°C °/°C
精度（-10 至 60°C，无补偿）	±0.1	±0.13	±0.15	±0.18	°
精度（-10 至 60°C，有补偿）	±0.04	±0.05	±0.06	±0.07	°
长期稳定性	±0.01	±0.01	±0.01	±0.01	°
分辨率（1Hz 带宽）	0.001	0.001	0.001	0.001	°

模拟量输出与角度关系

所有测斜仪通过测量重力场对质量块的作用变化来推导角度。当测斜仪传感器旋转时，传感元件受到重力作用使检测质量块移动，该运动产生的信号被测量，通过数字信号处理器线性化后发送至输出接口。VS 系列所有设备均具备 RS232 接口，以及可选的模拟电压或电流输出（输出选项见第 7 页）。

• 0-5V 模拟电压输出：角度量程
• 0.5-4.5V 模拟电压输出：角度量程
• 0-10V 模拟电压输出：角度量程
• 4-20mA 模拟电流输出：角度量程

其中：角度单位为度；Vout​为传感器测量电压（V）；Iout​为传感器测量电流（mA）；量程为设备测量范围（如 ±30° 设备的量程为 30）。

连接详情

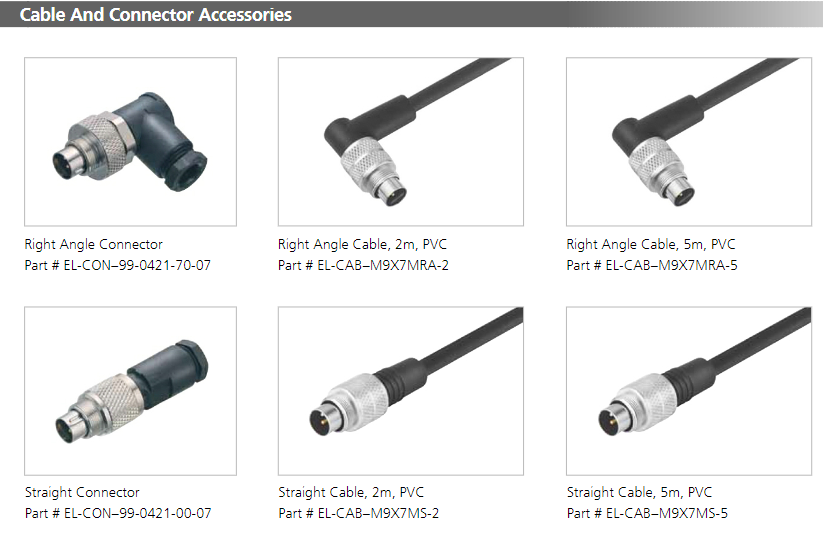

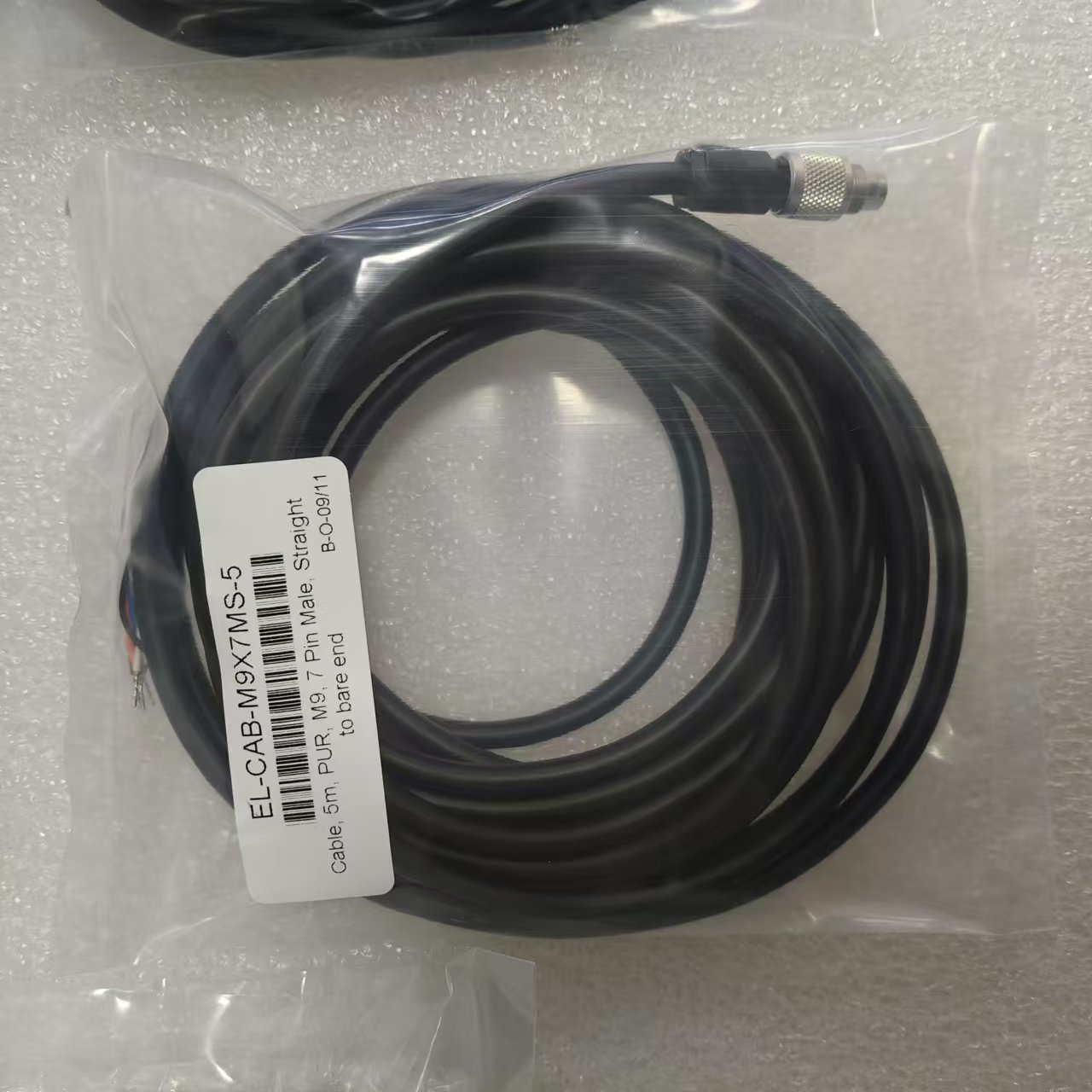

• 连接器版本：连接插座为 7 针 Binder M9 面板插座，匹配直式电缆插座（零件号 99-0421-00-07）或直角电缆插座（99-0421-70-07），另有一系列预制引线可用。



引脚号	引脚功能	导线颜色
1	电源正极	红色
2	电源地	黑色
3	信号和 RS232 地	绿色
4	X 轴模拟输出	橙色
5	Y 轴模拟输出	白色
6	RS232 发送（Txd）	棕色
7	RS232 接收（Rxd）	蓝色



• 电缆版本：IP67 密封电缆接头，镀镍黄铜材质；24AWG 镀锡铜电缆，编织加箔屏蔽；黑色 TPU 护套，总电缆直径 5.5mm。



引脚功能	导线颜色
电源正极	红色
电源地	黑色
信号和 RS232 输出地	绿色
X 轴电流输出	橙色
Y 轴电流输出	白色
RS232 发送（Txd）	棕色
RS232 接收（Rxd）	蓝色

零件编号规则

VS-XX-X-X-X-XX

• 系列前缀：VS
• 测量范围：05（±5°）、10（±10°）、15（±15°）、30（±30°）
• 连接方式：P（带 3m 电缆的尾纤连接）、C（7 针 Binder M9 插座连接）
• 温度补偿：1（无额外温度补偿）、2（-10 至 60°C 温度补偿）
• 输出接口：0（RS232 接口，LD 标准通信协议）、3（0-5V 模拟电压输出 + RS232）、4（0.5-4.5V 模拟电压输出 + RS232）、5（0-10V 模拟电压输出 + RS232）、6（4-20mA 模拟电流输出 + RS232）
• 客户特定选项（可选）

控制命令集

通过 RS232 全双工模式传输和接收数据，默认配置为波特率 38.4kbps，8 数据位，1 停止位，无校验。所有命令为小写，7 字节长，每个字符之间的时间必须小于 100ms，设置存储在非易失性存储器中。

• get–x：返回 X 轴角度，可为 INT32 值（角度 ×1000）或固定长度 ASCII 字符串（以回车结尾）
• get–y：返回 Y 轴角度，格式同 get–x
• get–x&y：返回 X 和 Y 轴角度（X 先传输），格式同 get–x
• gettemp：返回传感器温度，可为 INT16 值（温度 ×100）或 ASCII 字符串
• strXXXX：设置连续输出传输速率（50-9999ms）
• setcasc：设置以 ASCII 格式按 strXXXX 定义的速率连续传输 X 和 Y 轴角度
• stpcasc：停止 ASCII 数据的连续传输
• get-flt：返回当前滤波器时间常数（ms，INT16）

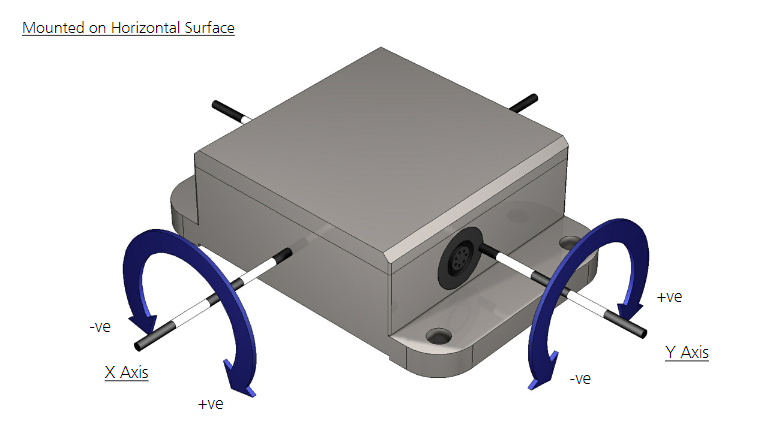

• setdir1-4：设置 X/Y 轴测量方向（顺时针正 / 负）
• setzcur： tare 功能，将当前位置设为零
• setzfac：取消 tare 功能，将零位重置为工厂设置
• setoasc/setoint：设置输出为 ASCII / 整数格式
• setflt1-8：设置数字滤波器频率响应（0.125Hz 至 16Hz）
• set-br1-7：设置波特率（2400bps 至 115200bps）
• sar####：将模拟输出信号缩放至指定量程（1-90°）
