• Wolftechnik滤芯 、滤器、快速包装过滤系统WPP/WBW/QP-Quick-Pack

    详细信息

     材质:玻璃纤维  品牌:Wolftechnik  滤芯形式:线绕滤芯
     用途:水过滤  适用范围:水槽  适用对象:水
     类型:高效  工作最大压差:2.5 Mpa 过滤精度:1 微米至 200 微米
     型号:WPP/WBW/QP-Quick-Pack
    产品信息

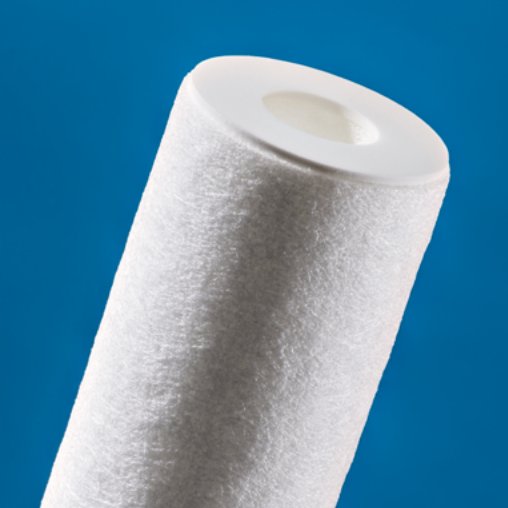

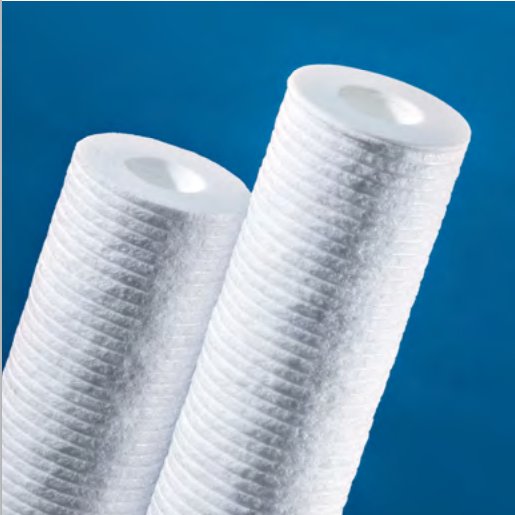

    深度过滤滤芯 WPP/WBW 技术数据说明

    产品结构与材料特性

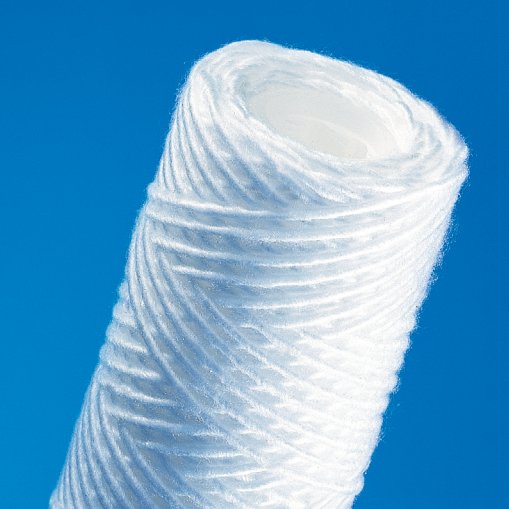

    深度过滤器采用连续无端丝线缠绕在支撑芯上的结构设计:
    • 过滤层构成:连续纤维线缠绕于固定芯支撑,形成具有特定层厚度的深度过滤结构,通过不同缠绕技术、丝线粗细及牵引力控制,可实现 1μm 至 200μm 的多样化过滤精度。
    • 核心材料组合
      • WPP 滤芯:聚丙烯丝线 + 聚丙烯芯,在水性介质、酸、碱及精细化学品过滤中表现优异;
      • WBW 滤芯:棉线 + 不锈钢芯,适用于溶剂或温度 > 90℃的冷却水冷凝液过滤;
      • WGF 滤芯:玻璃纤维 + 不锈钢芯,耐温可达 205℃,适配高温化学环境;
      • 定制选项:聚酯、尼龙等材料滤芯可按需求定制。

    技术参数表

    参数类别 WPP WBW WGF
    过滤精度 1μm - 200μm 1μm - 30μm 50μm - 200μm
    耐温范围 ≤90℃ ≤120℃ ≤205℃
    *大压差 *2.5 bar *2.5 bar *2.5 bar
    尺寸规格 内径 28mm,外径 62mm 内径 28mm,外径 62mm 内径 28mm,外径 62mm
    长度范围 4⅞ 英寸 - 40 英寸 4⅞ 英寸 - 29¼ 英寸 10 英寸 - 40 英寸
    适配器配置 DOE(无适配器)、222 / 平口(3F)、222 / 翼型(8S)、226 / 翼型(7S)
    O 型圈材料 丁腈橡胶(标准),可选三元乙丙橡胶、硅橡胶、氟橡胶、FEP 封装

    应用场景与优势

    典型应用

    • 水处理:水厂预过滤、井水悬浮物过滤;
    • 工业循环:冷却回路精细过滤、洗涤水污物过滤;
    • 化工工艺:酸 / 碱溶液过滤、光化学药品提纯;
    • 表面处理:清洁脱脂槽循环过滤。

    核心优势

    • 精度覆盖广:1μm - 200μm 多级精度,适配不同杂质拦截需求;
    • 材料兼容性强:FDA 认证聚丙烯、耐高温玻璃纤维等材质,抗化学腐蚀;
    • 结构灵活:4⅞ 英寸 - 40 英寸长度可选,支持定制特殊长度;

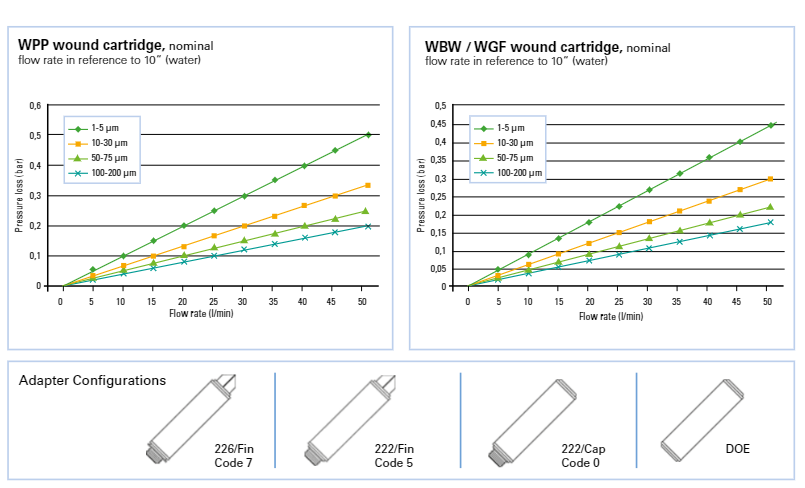

    • 性能优化:高流量设计(参考 10 英寸滤芯水流量≥15L/min),低压差运行(≤0.3bar)。

    型号编码与规格表

    型号前缀 过滤精度 芯材料 长度 适配器代码 可选配置
    WPP 001 1μm 聚丙烯 4 英寸 B(丁腈橡胶) G(清洗处理)
    WPP 010 10μm 不锈钢 10 英寸 S(硅橡胶) -
    WBW 020 20μm 不锈钢 19½ 英寸 F(FEP 封装) -
    WGF 050 50μm 不锈钢 30 英寸 7S(226 / 翼型) -
    WGF 200 200μm 不锈钢 40 英寸 DOE(无适配器) EXT(芯延伸)




    QP 快速包装过滤系统 —— 高精度深度过滤解决方案

    系统概述

    QP 快速包装过滤系统是一款创新型封闭式过滤单元,配备防护袋,专为用户安全、清洁卫生及有毒性防护场景设计。系统由带歧管的聚丙烯适配器(含进 / 出口端口)和内置滤芯的双层防护袋组成,确保待过滤液体不与外壳接触,更换滤芯时可避免用户直接接触液体。该系统可安装于 WTQP 不锈钢外壳,通过特制活接头密封,支持 1/3/7 支滤芯配置,长度范围 5 英寸至 30 英寸,适配多种滤芯类型。

    技术参数详情

    核心材料

    • 适配器:聚丙烯
    • 防护袋:聚乙烯(PE)或聚酰胺(PA)
    • 过滤介质
      • CP2:PP 双组分纤维深度过滤(标称 1-350μm)
      • CP:PP/PE 深度过滤(标称 1-200μm)
      • CPH:聚酯深度过滤(标称 1-50μm)
      • BM:PP 绝对精度过滤(1-15μm)

    性能参数

    • 温度范围:≤40℃
    • 工作压力:*大 10 巴(搭配 WTQP 外壳)
    • 压差限制
      • 20℃时≤3 巴,40℃时≤1.4 巴
      • 建议压差达 1.5 巴时更换滤芯
    • 外形尺寸
      • 外径:QP1-91mm,QP3-173mm,QP7-236mm
      • 长度:
        • QP1:5"/190mm、10"/316mm、20"/566mm
        • QP3:10"/343mm、20"/593mm、30"/843mm
        • QP7:10"/371mm、20"/621mm、30"/871mm
    • 接口配置
      • 进出口:QP1-R½",QP3-R1",QP7-R1¼"
      • 压缩空气:R1/8" 内螺纹
    • 接地设计:6mm 接地带

    应用场景与优势

    典型应用

    • 化工领域:油漆、清漆、化学品工艺过滤
    • 日化行业:化妆品、乳液精细过滤
    • 水处理:预处理、灌装终端过滤
    • 设备保护:泵、喷嘴防护过滤

    核心优势

    • 安全封闭:即用型单元,避免液体接触风险
    • 卫生设计:双层防护袋,符合洁净操作标准
    • 灵活配置:三种规格(QP1/QP3/QP7),多长度可选
    • 兼容性强:支持不同滤芯类型,适配多元介质

    备件清单与订购信息

    位置 部件描述 材料 订购名称 订购号
    1 1.4301 不锈钢 WTQP1/3/7-Deckel-L #999992
    2 底座 1.4301 不锈钢 WTQP1/3/7-Unterteil-L #999992
    3 锥形喷嘴 1.4301 不锈钢 WTQP1-R½"/QP3-R1"/QP7-R1¼"-Kegelstutzen #999992
    4 旋转螺母 1.4301 不锈钢 WTQP1/3/7-Überwurfmutter-L #999992
    5 环形螺母 C15 碳钢 WTQP1-d129x2/Ringmutter-C #007729
    6 摆动螺栓 C15 碳钢 WTQP1-d129x2-Augenschraube-C #007723
    7 螺栓 1.4301 不锈钢 WTQP1-d129x2-Bolzen-kurz-TG #007479
    8 挡圈 A2 不锈钢 WTQP1-d129x2-Sicherungsring-LG #007716
    9 垫圈 A2 不锈钢 WTQP1-d129x2-U-Scheibe-LG #007717
    10 塞子 A4 不锈钢 01WTKF-ESTOP-R1/8-T #000720
    11 垫圈 PTFE 01WTKF-DIPTFE-Entlüftung #006441

    外壳尺寸与适配关系

    外壳型号 A(mm) B(mm) C(mm) 进出口 适配快速包装
    WTQP1-05 196 272 88.9 R½" QP1-05
    WTQP1-10 321 397 88.9 R½" QP1-10
    WTQP1-20 576 652 88.9 R½" QP1-20
    WTQP3-10 320 419 168.3 R1" QP3-10
    WTQP3-20 576 675 168.3 R1" QP3-20
    WTQP3-30 830 929 168.3 R1" QP3-30
    WTQP7-10 318 451 226.0 R1¼" QP7-10
    WTQP7-20 572 705 226.0 R1¼" QP7-20
    WTQP7-30 826 959 226.0 R1¼" QP7-30


    品牌介绍


      在 Wolftechnik,一切围绕用于液体中分离固体的产品展开,涵盖从水到粘性粘合剂等各类应用场景。自 1966 年起,Wolftechnik 持续开发创新过滤系统,在国际上备受认可,广泛服务于众多行业。



      食品饮料、化学品、油漆与化妆品、医疗分析、水与净化、电子与光学等领域,均依赖 Wolftechnik 过滤系统的性能。Wolftechnik 会针对过滤系统运行涉及的各类压力容器进行设计,精心挑选过滤元件,还为管道配备适配的连接件,像配件、阀门及测量技术等。



      和其他集团类似,Wolftechnik 的产品线也有 “潜力担当”,被其称作 “英雄产品”。Wolftechnik 尤为自豪的是,在可修改外壳中采用铸造不锈钢部件,彰显了高标准品质。其主要产品还包括 WTZA 离心分离器,褶皱式滤芯 WFB - 1AP、WFB - 2IP ,以及 LUPUS II 滤芯、Quick Pack 过滤系统。后两款过滤系统源于 Wolftechnik 自主创意,且已获***,历经迭代优化,成为***创新性的产品解决方案。



      Wolftechnik,是您经济过滤方案的可靠合作伙伴!
