| 品牌:意大利MP FILTRL | | 型号:LMD9513BAF2A10NP01 | | 用途:水油过滤 | |
| 样式:立式 | | 性能:高效过滤 | | 过滤器类型:管式 | |
| 主体材质:不锈钢 | | 适用范围:化工;石油;制药;汽车 | | | |
产品参数

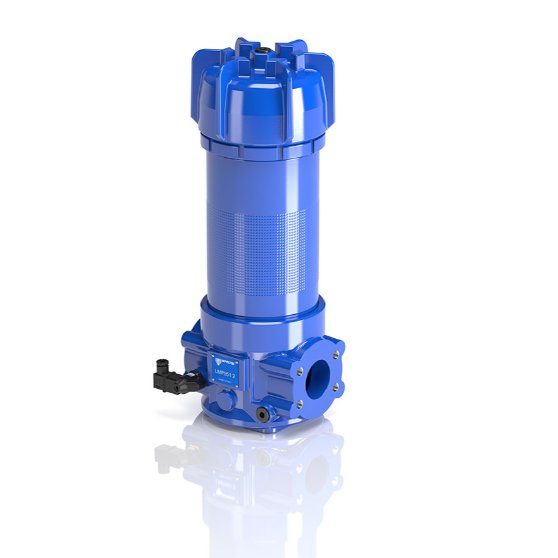

MP FILTRI 双联压力高流量过滤器 LMD9513BAF2A10NP01 解析与说明
一、型号组成与配置说明
完整型号:LMD9513 B A F2 A10 N P01
各部分含义解析:
- LMD9513:系列及尺寸标识,属于 LMD 951 系列,长度规格为 3。
- B:旁通阀配置,开启压力为 3.5 bar(±10%)。
- A:过滤介质类型(无机微纤维),对应过滤精度等级。
- F2:连接方式,3” SAE 3000 psi/M 法兰,直列连接(同侧进出液)。
- A10:过滤精度,无机微纤维材质,精度 10μm。
- N:滤芯压差等级,微纤维滤芯(N 系列),允许压差 20 bar。
- P01:执行标准,MP Filtri 标准配置(无内部限流管)。
二、意大利MP FILTRL双联压力高流量过滤器 LMD9513BAF2A10NP01技术参数与性能指标
1. 压力与流量
- 工作压力:1.6 MPa(16 bar)
- 流量:1200 l/min(压差 Δp=0.7 bar 时,参考流体运动粘度 30 cSt,密度 0.86 kg/dm³)
- 测试压力:2.5 MPa(25 bar)
2. 结构与材料
- 壳体:阳极氧化铝(头部与壳体),黑色焊接歧管
- 滤芯:2 个 CU950-3 型无机微纤维滤芯,流体从外向内流经滤芯
- 密封件:FPM 材质(V 系列),工作温度 - 25°C~+110°C
- 旁通阀:钢材质,开启压力 350 kPa(3.5 bar)
3. 功能特性
- 双工设计:集成切换功能,支持系统不停机更换滤芯
- 附加组件:平衡阀(切换前平衡压力)、旁通阀、排污口、差压指示器(可视 / 电信号)
三、意大利MP FILTRL双联压力高流量过滤器 LMD9513BAF2A10NP01连接与安装要求
1. 连接方式与尺寸
- 高度(H):1530 mm
- 长度(L1):838 mm
- 固定孔:4 个 Φ15 mm 孔,间距 220 mm
- F2 接口:3” SAE 3000 psi/M 法兰,直列连接,同侧进出液
2. 安装方式
必须垂直安装
四、意大利MP FILTRL双联压力高流量过滤器 LMD9513BAF2A10NP01过滤精度与介质说明
- A10 等级:采用无机微纤维过滤介质,过滤精度 10μm,适用于需要高清洁度的液压系统
- 流体兼容性:兼容 VG 46 等矿物油(密度 0.86 kg/dm³),其他流体需参考选型软件
五、选型与参考信息
- 密封套件:02050388(DN80)
- 3 通球阀:02001135(F1-F2 连接)
六、意大利MP FILTRL双联压力高流量过滤器 LMD9513BAF2A10NP01型号配置对照表
组件名称 |
参数说明 |
系列 / 长度 |
LMD951,长度 3 |
旁通阀 |
3.5 bar 开启压力 |
连接方式 |
3” SAE 3000 psi/M 法兰(F2) |
过滤精度 |
无机微纤维 10μm(A10) |
滤芯压差 |
20 bar(N 系列) |
执行标准 |
MP Filtri 标准(P01) |
MP Filtri 品牌介绍
MP Filtri 是由 Bruno Passotto 于 1964 年创立的家族企业,凭借卓越的商业直觉与前瞻视野,逐步跻身国际舞台。2007 年,新一代管理者满怀热忱与坚定决心续写成功篇章,将其发展为跨国企业。公司构建了职能架构,核心管理团队凝聚了激情、动力、决心与素养。在后续发展中,MP Filtri 始终保持增长态势,如今已在液压过滤解决方案、污染监测系统及液压回路动力传输组件领域占据领先地位。其企业模式以战略平衡为核心,在生产灵活性、效率与技术质量方面的战略性投入,与响应活跃市场需求的商业洞察力形成协同发展的 DNA 特质。
技术研发与创新实力
MP Filtri 的每一款产品均源于精心的研发积淀,通过技术创新与行业经验的深度融合,持续提升效率标准。公司与意大利高校展开深度合作,并依托 1200 平方米的内部研发实验室,在现有产品验证与新型原型开发中实现可靠性与质量的双重突破,为客户提供定制化解决方案。
全球生产布局
企业目前拥有四大生产基地,各工厂均遵循严苛标准确保成品质量:
- Lurano (BG) 铸造厂负责原材料加工;
- 米兰 Pessano con Bornago 工厂专注于过滤器、滤芯及动力传输产品生产;
- 英国工厂则聚焦污染监测产品的设计与制造。
此外,公司正规划全球范围内的进一步投资,以强化生产能力与物流体系。
核心应用领域
产品广泛应用于工程机械、建筑机械、机床工业、石油化工、钢铁冶金、电力能源、矿石开采、注塑机械等行业。
主要产品体系

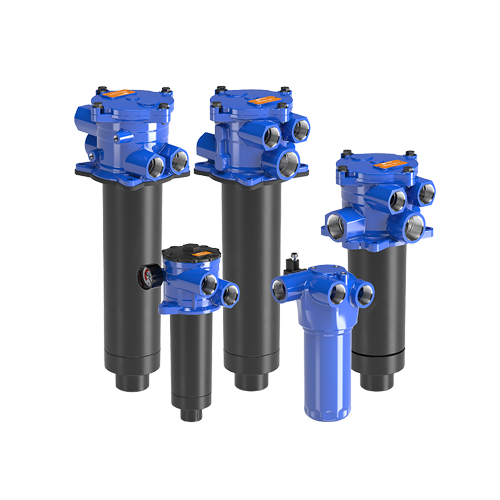

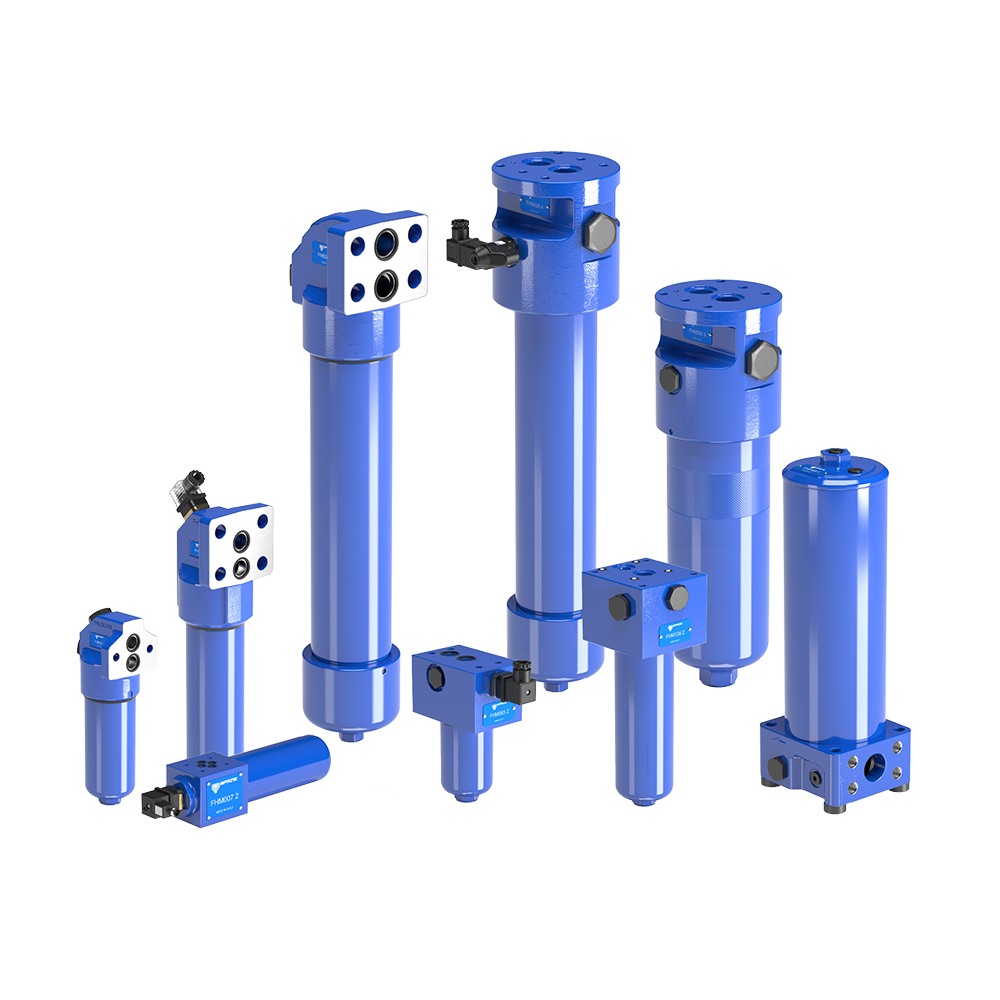

过滤设备系列:涵盖过滤器、滤芯、油过滤器、回流过滤器、吸油过滤器、压力过滤器、在线过滤器、低压过滤器、高压过滤器等。
代表性产品型号

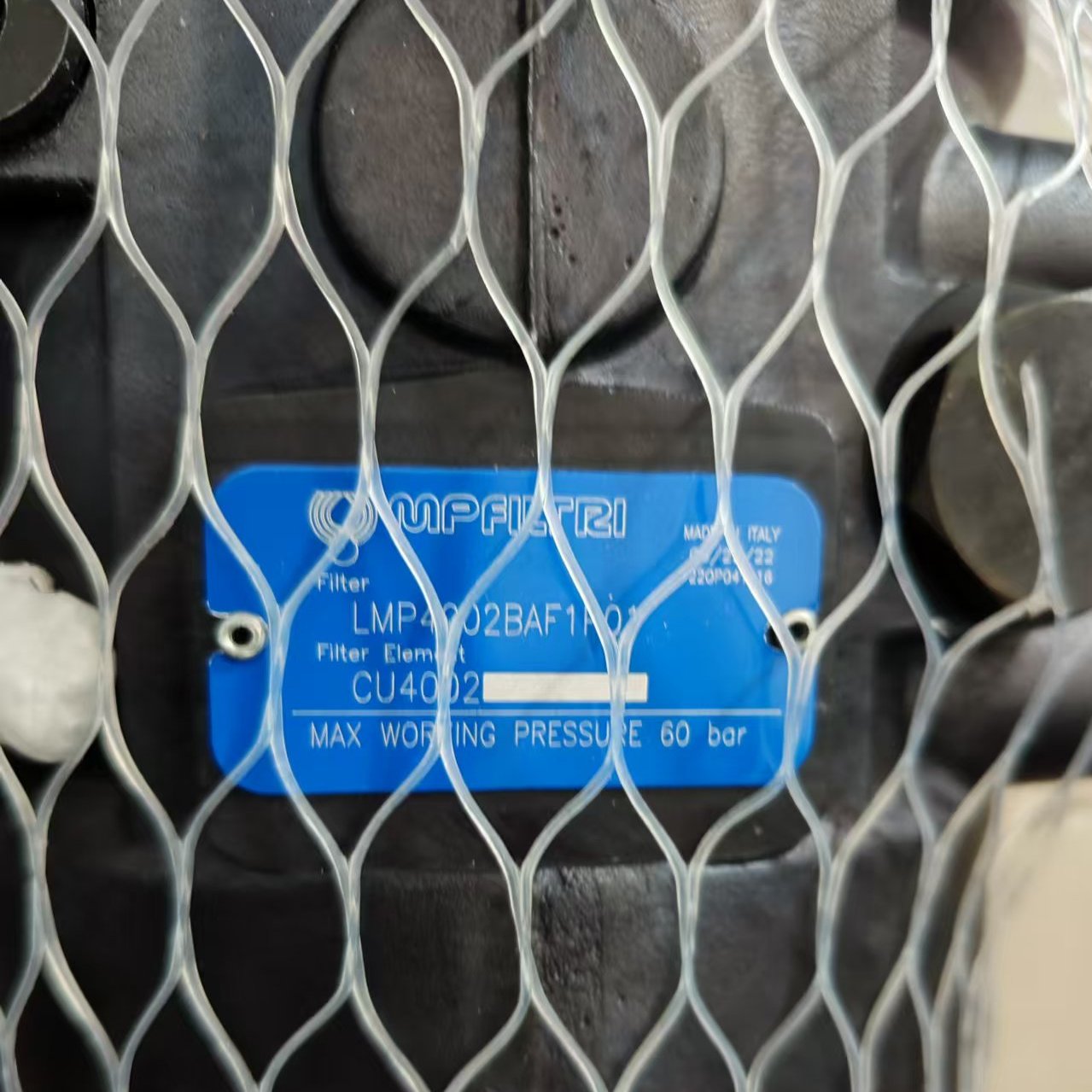

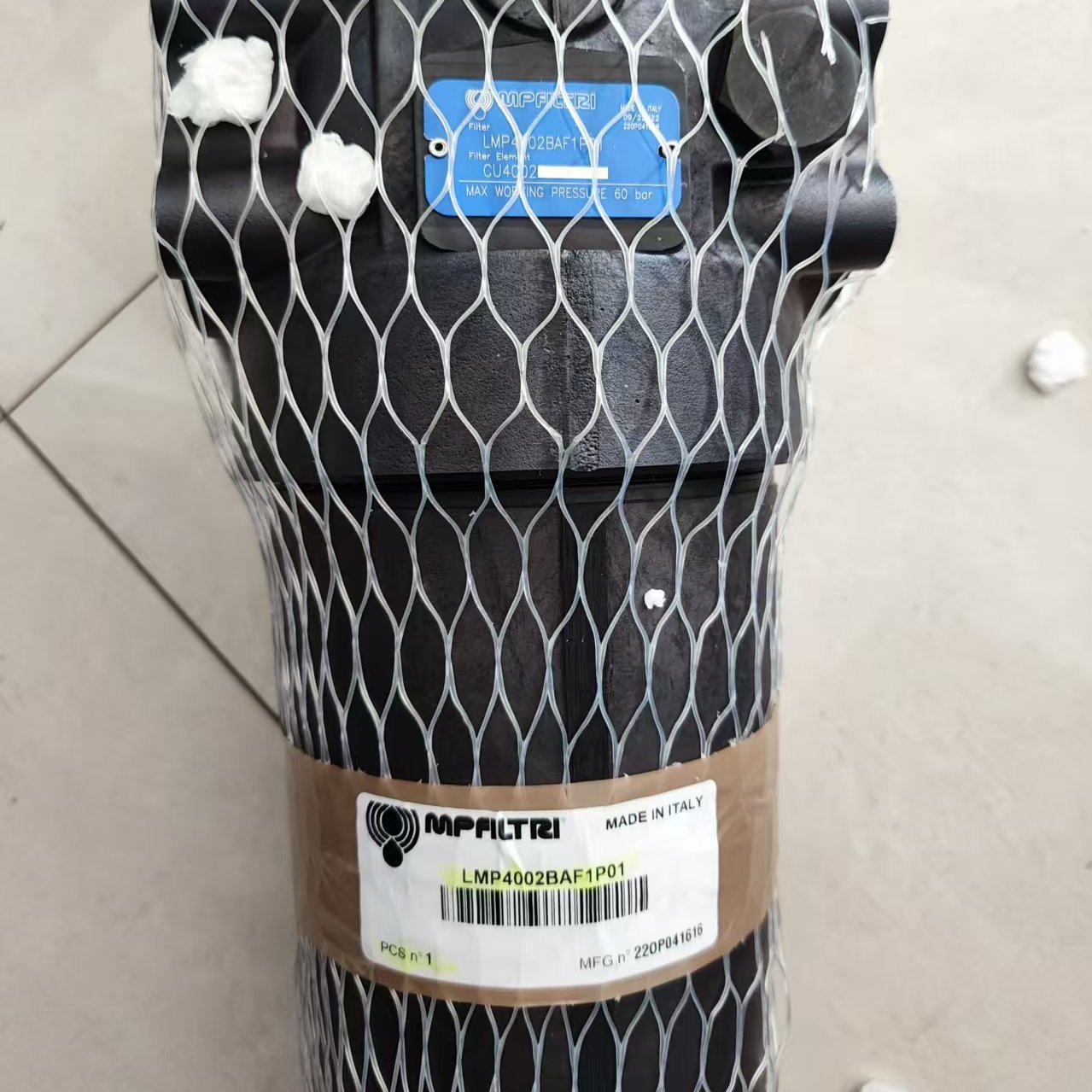

STR、STRB、MPA、MPM、SFEX ELIXIR® SERIES、SF2 250-350、SF2 500、RFEX ELIXIR® SERIES、MPX、MPLX、MPTX、MBFX、MPF、MPT、MFB、MPH、MPI、FRI、RF2、MPS、MS、HFEX ELIXIR® SERIES、LMP 110-120-123 MULTIPORT、LMP 210-211、LMP 400-401-430-431、LMP 950-951、LMP 952-953-954、LMD 211、LMD 400-401-431、LMD 951、LDP & LDM FBN 24550、LMP 900-901 DIN 24550、LMP 902-903 DIN 24550、FZP、FZH、FZX、LZD、ZDB、DE20HP03、DE50HP03、LMP2101BAG1A06NP01、FMM0501BAD1A01NP001、FMP0652BAG1A06NP01、MP05050R61、CS050A06A、LMP4005BAF2A10NP01、HFB3201BAF1P01、LMP4002BAF1P01、CU4002A10ANP01、HP3201A2***NP01 等。
