MP FILTRI 双联压力高流量过滤器 LMD9513 B V F1 A06 N P01 解析与说明

一、MP FILTRL双联压力高流量过滤器、液压过滤 LMD9513 B V F1 A06 N P01型号组成与配置说明

• LMD9513：系列及尺寸标识，属于 LMD 951 系列，长度规格为 3。
• B：旁路阀配置，开启压力为 3.5 bar（±10%）。
• V：密封材质与处理，采用 FPM 密封件。
• F1：连接方式，3” SAE 3000 psi/M 法兰连接，同侧进出液设计。
• A06：过滤精度等级，无机微纤维材质，过滤精度 6 μm。
• N：滤芯压差等级，微纤维滤芯（N 系列），允许压差 20 bar。
• P01：执行标准，MP Filtri 标准配置（无内部限流管）。

二、MP FILTRL双联压力高流量过滤器、液压过滤 LMD9513 B V F1 A06 N P01技术参数与性能指标

1. 压力与流量

• 工作压力：1.6 MPa（16 bar）
• 流量：1200 l/min（当压差 Δp = 0.7 bar 时，参考流体运动粘度 30 cSt，密度 0.86 kg/dm³）

2. 结构与材料

• 壳体材料：阳极氧化铝（头部与壳体），黑色喷漆焊接歧管
• 密封件：FPM 材质，工作温度范围 - 25°C 至 + 110°C
• 滤芯：2 个 CU950-3 型无机微纤维滤芯，流体从外向内流经滤芯

3. 功能特性

• 双工设计：集成切换功能，可在系统不停机时更换滤芯
• 附加组件：含平衡阀（切换前平衡壳体压力）、旁通阀（滤芯堵塞时泄压）、排污口及差压指示器（可视 / 电信号）

三、MP FILTRL双联压力高流量过滤器、液压过滤 LMD9513 B V F1 A06 N P01应用场景与安装要求

• 适用系统：停机成本高或存在安全隐患的液压系统（如工业设备、工程机械）
• 安装方式：垂直安装，需预留维护空间

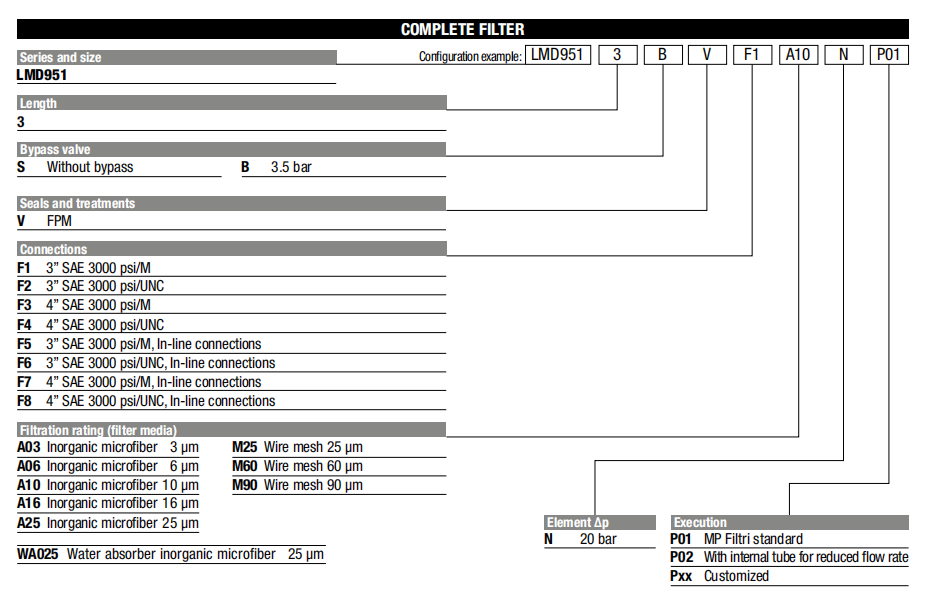

四、选型参考

五、型号配置示例对照
