LEO BODNAR 脉冲发生器产品介绍

LEO BODNAR 脉冲发生器是英国 Leo Bodnar Electronics 旗下，专注于高精度信号生成与实验室测试的产品，核心用途包括测试实验室仪器及探头的频率带宽与上升时间、开展时域反射测量，同时可生成宽频谱内容且谐波延伸至数十 GHz 的信号，为工业与科研场景提供高可靠性的脉冲信号解决方案。其中 LBE-1320A 型号作为快速上升沿脉冲发生器的代表，具备极快的脉冲过渡特性与灵活的使用方式，以下从产品细节、品牌背景、产品矩阵等维度展开完整介绍。

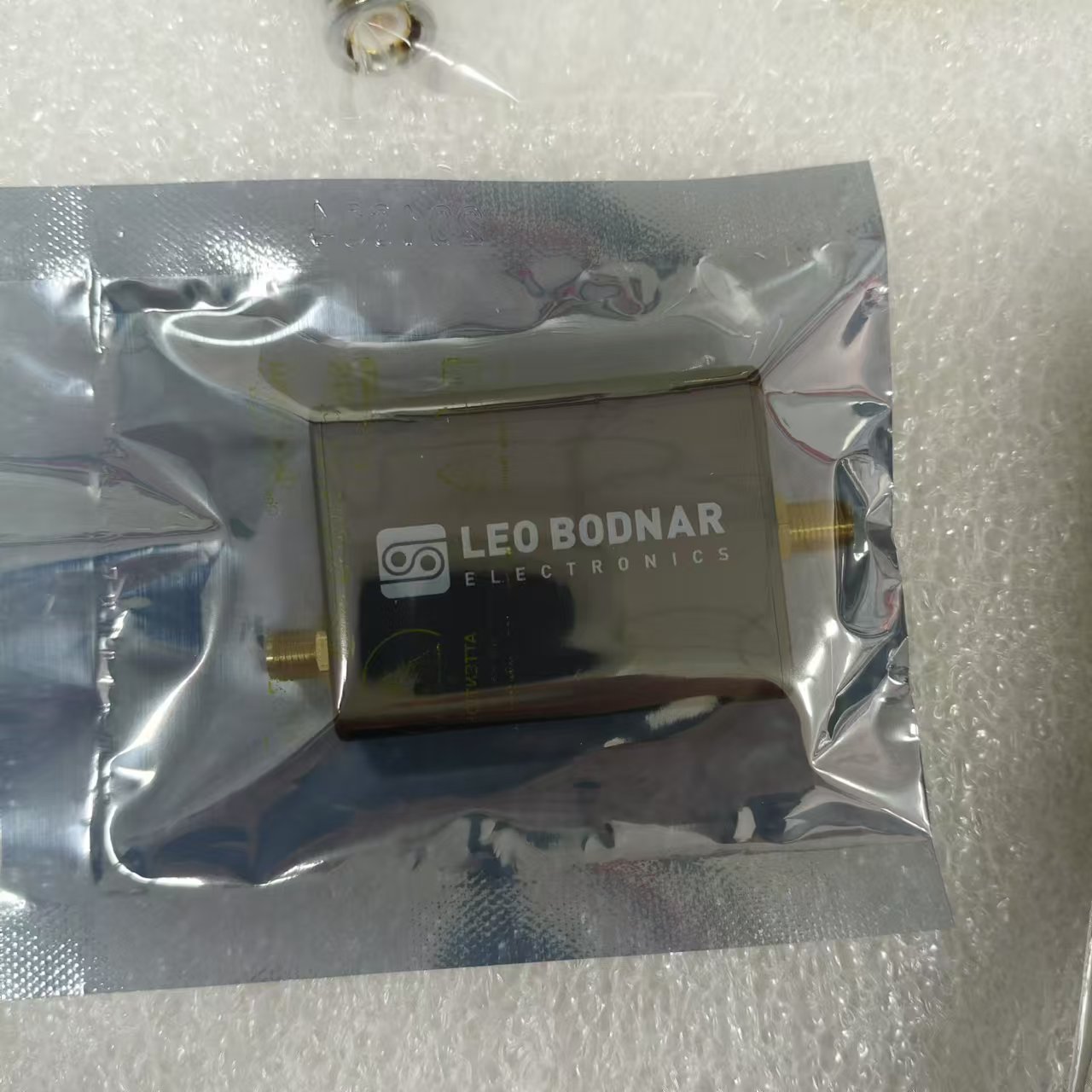

一、核心型号 LBE-1320A：快速上升沿脉冲发生器详解

LBE-1320A 是 LEO BODNAR 脉冲发生器的标志性型号，以 “快响应、高精度、易操作” 为核心特点，参数与功能设计精准匹配实验室测试需求，具体细节如下：

1. 核心性能参数

参数类别	具体规格
脉冲过渡特性	上升时间与下降时间极快，可达 30±2 皮秒（或更优），满足高频测试需求
输出信号参数	- 频率：10MHz，精度 2.5ppm- 占空比：50%- 幅度范围：50mVpp - 1.2Vpp- 信号类型：直流耦合、负向脉冲
触发输出功能	触发输出幅度 1.5Vpp，接入 50Ω 负载时采用交流耦合，可联动外部测试设备同步
控制与供电	- 控制方式：USB 接口设置，操作便捷- 供电需求：5V DC、200mA，支持 USB 充电器或移动电源供电，场景适应性强

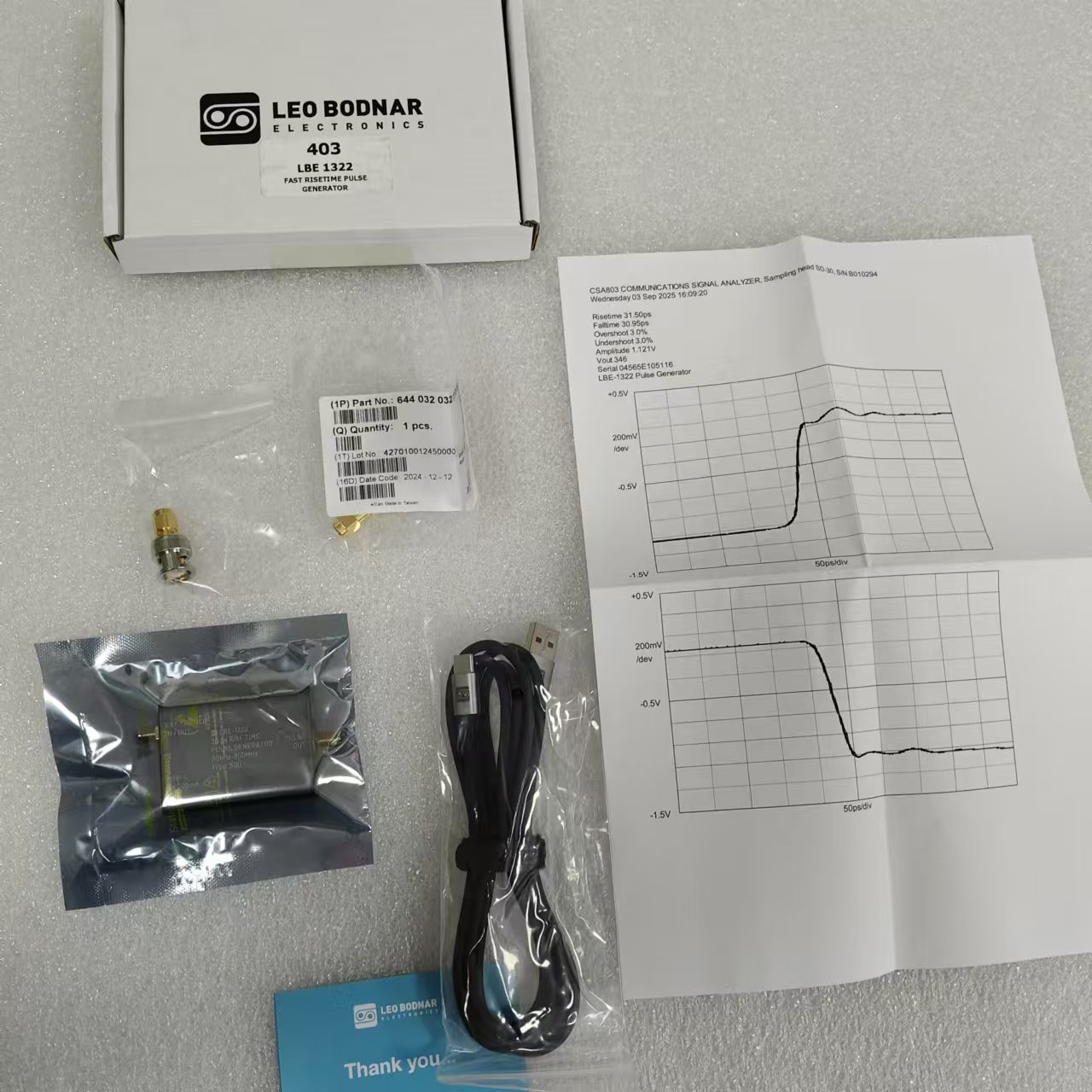

接口与配件	配备 SMA 插座（主输出），附带 BNC 适配器，兼容不同测试设备的接口需求

2. 质量保障与核心应用

质量管控

每台 LBE-1320A 均经过单独的 “上升时间 / 下降时间” 专项测试，确保核心性能指标达标，避免批次差异影响测试精度。

核心应用场景

• 实验室仪器与探头测试：精准测量仪器的频率带宽、探头的上升时间，验证设备高频响应能力；
• 时域反射测量：用于检测传输线、电缆等的阻抗不连续点或故障位置；
• 宽频谱信号生成：生成谐波延伸至数十 GHz 的信号，支持射频、微波领域的科研与验证需求。

二、品牌背景：Leo Bodnar Electronics

Leo Bodnar Electronics 是一家以 “技术创新与场景化定制” 为核心的电子设备设计制造商，其品牌特色与核心优势如下：

1. 品牌定位与总部

总部位于英国银石赛道（赛车运动核心区域），与当地赛车运动社区深度合作，在赛车模拟器、车载电子等领域具备技术积累。
产品开发理念：许多受用户认可的产品源于团队成员的个人兴趣，兼具技术创新性与实际使用价值，避免 “为技术而技术” 的冗余设计。

2. 核心价值观

始终将质量、可靠性、客户支持置于首位，确保产品长期稳定运行，同时为用户提供及时的技术响应，匹配工业与科研场景对设备 “低故障、高服务” 的需求。

3. 服务行业

覆盖多领域工业与科研需求，主要服务行业包括：

• 机密机械（高可靠性要求场景）
• 通用机械制造
• 汽车（含赛车电子、车载测试设备）
• 重型机械（设备状态监测、测试需求）

三、品牌主要产品矩阵与代表型号

除脉冲发生器外，Leo Bodnar Electronics 的产品覆盖 “工业控制、赛车模拟、射频测试、时间同步” 等多个领域，形成多元化产品矩阵：

1. 核心产品类别

• 赛车模拟器相关：力反馈转向系统（SimSteering FFB 系列）、模拟器专用按钮 / 编码器；
• 工业控制与接口：通用 USB 接口板、工业级 USB 控制器（如 BU0836H）、称重传感器放大器；
• 射频与测试仪器：快速脉冲发生器（如 LBE-1320A）、射频信号发生器、瞬态限制器、频率分频器；
• 时间同步设备：精密频率参考（GPSDO）、NTP 服务器（LeoNTP 系列）、GPS 定时天线；
• 视频与信号传输：3G 1x2 SDI 分配放大器、视频测试设备；
• 配件与定制产品：电位器 / 传感器、设备外壳、电缆、模型飞机配件；定制产品包括自行车电机控制器、高空气球通信系统等。

2. 代表型号举例

产品类别	代表型号
力反馈转向系统	SimSteering2 FFB System (52) - Standard、(53) - Advanced、(54) - Ultimate
时间同步设备	LeoNTP Networked Time NTP Server、Rack Mount LeoNTP Server、Precision GPS Reference Clock
频率与射频设备	Frequency Divider By 2/4/8、Fast risetime pulse generator (2.92mm output)、GPS Timing Antenna + 30 Meter Cable SMA
工业 USB 控制器	BU0836H Industrial USB Interface Controller
视频设备	3G 1x2 SDI Distribution Amplifier
