品牌：JOHNSON METALL 型号：FL778 JF 150x100 标准号：FL778 JF 150x100 内/外径：12 产品介绍
约翰逊金属公司（JOHNSON METALL AB）J 系列与 JF 系列标准滑动轴承介绍
一、径向轴承
1. 基本信息
- 材料：采用专用材质 JM 1-15。
- 订货说明：需明确标注 “径向轴承 J 内径 × 长度”，示例：径向轴承 J 10×16。
- 公差标注：长度 L（公差 h13）、内径 d（公差 F7）、p6（公差等级）、外径 D。
2. 推荐参数
参数类别 推荐值 轴承座孔公差 H7 轴承内孔公差 压装后为 H8 轴公差 e7 轴表面粗糙度 ＜1 Ra（轮廓算术平均偏差） 轴表面硬度 HB＞175（布氏硬度，单位：N/mm²） 注：当内孔直径≥14mm 时，轴承配备 1 条轴向油槽。
3. 尺寸表（单位：毫米 /mm）
内径 d 外径 D 长度系列 L 内径 d 外径 D 长度系列 L 5 10 6、8、10 75 90 70、100、140 6 12 6、8、12 80 95 70、100、140 7 12 8、10、12 85 100 70、100、140 8 14 8、12、16 90 110 80、120、160 9 14 10*、16*、20* 95 115 80、120、160 10 16 10、16、20 100 120 80、120、160 12 18 12、16、25 105 125 80*、120*、160* 14 20 12、20、30 110 130 80、140、200 15 22 16、20、30 120 140 80、140、200 16 22 16、20、30 130 150 90、140、200 17 25 16、20、30 140 160 90、160、200 18 25 16、20、30 150 170 100、160、240* 20 28 20、30、40 160 180 100、160、240* 22 32 20、30、40 170 190 100、160、240* 25 35 25、35、50 180 200 100、160*、240* 28 40 25、35*、50* 190 210 120、200*、300* 30 40 30、45、60 200 220 120、200*、300* 35 45 35、50、70 210 230 120、200*、300* 40 50 40、60、80 220 240 140*、250*、350* 45 55 45、60、80 230 250 140*、250*、350* 50 60 50、70、100 240 260 140*、250*、350* 55 70 50、70、100 250 270 140*、250*、350* 60 75 60、90、120 - - - 65 80 60、90、120 - - - 70 85 60、90、120 - - - 注：带 “*” 标记表示 “无库存（不供货）”；可根据订货需求，定制其他尺寸与规格的滑动轴承。
二、标准滑动轴承核心特点
- 精密制造的机械零件
- 易于安装
- 耐腐蚀
- 磨损储备量大
- 优良的滑动性能
- 配备轴向油槽
- 优良的导热性
- 适用于脂润滑或油润滑

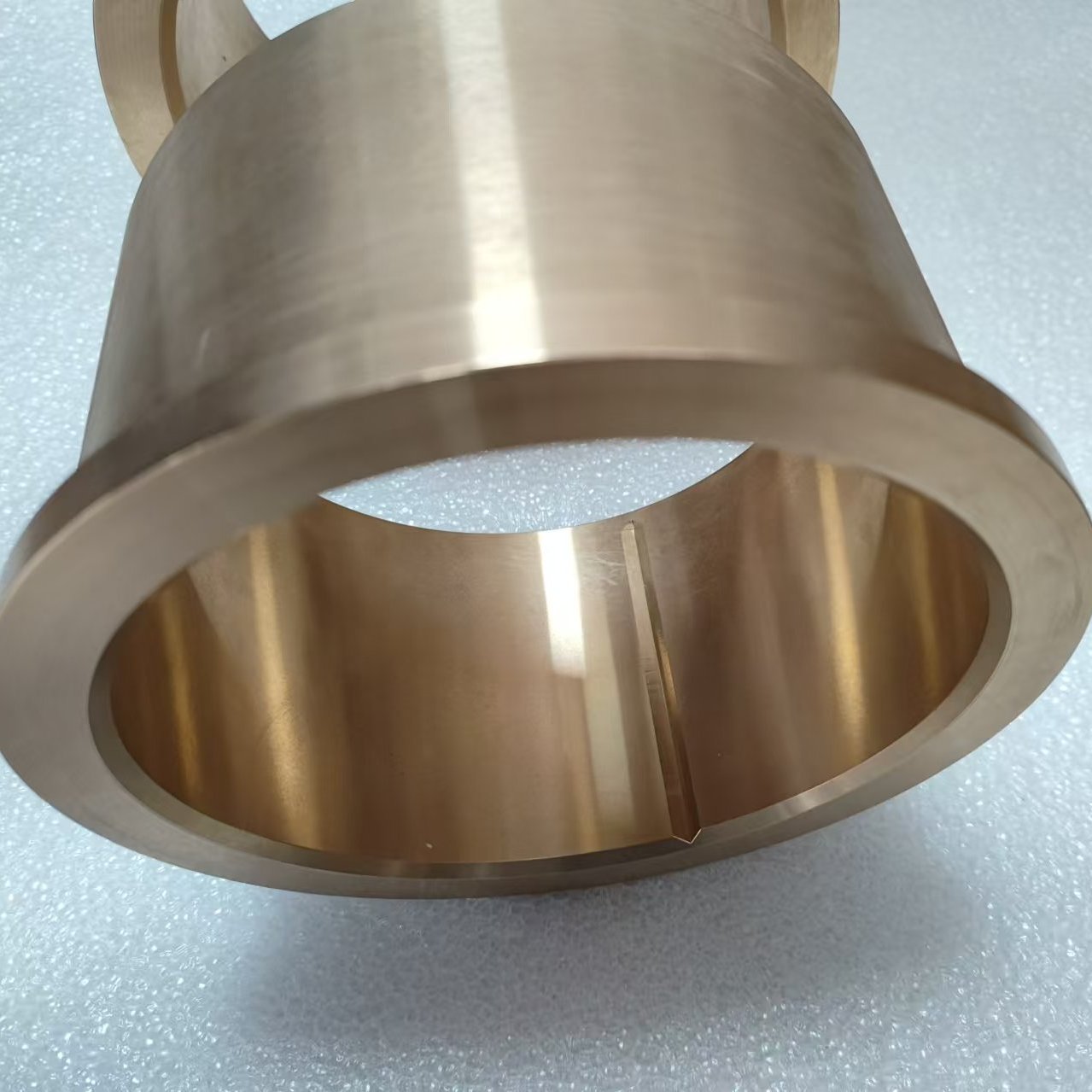

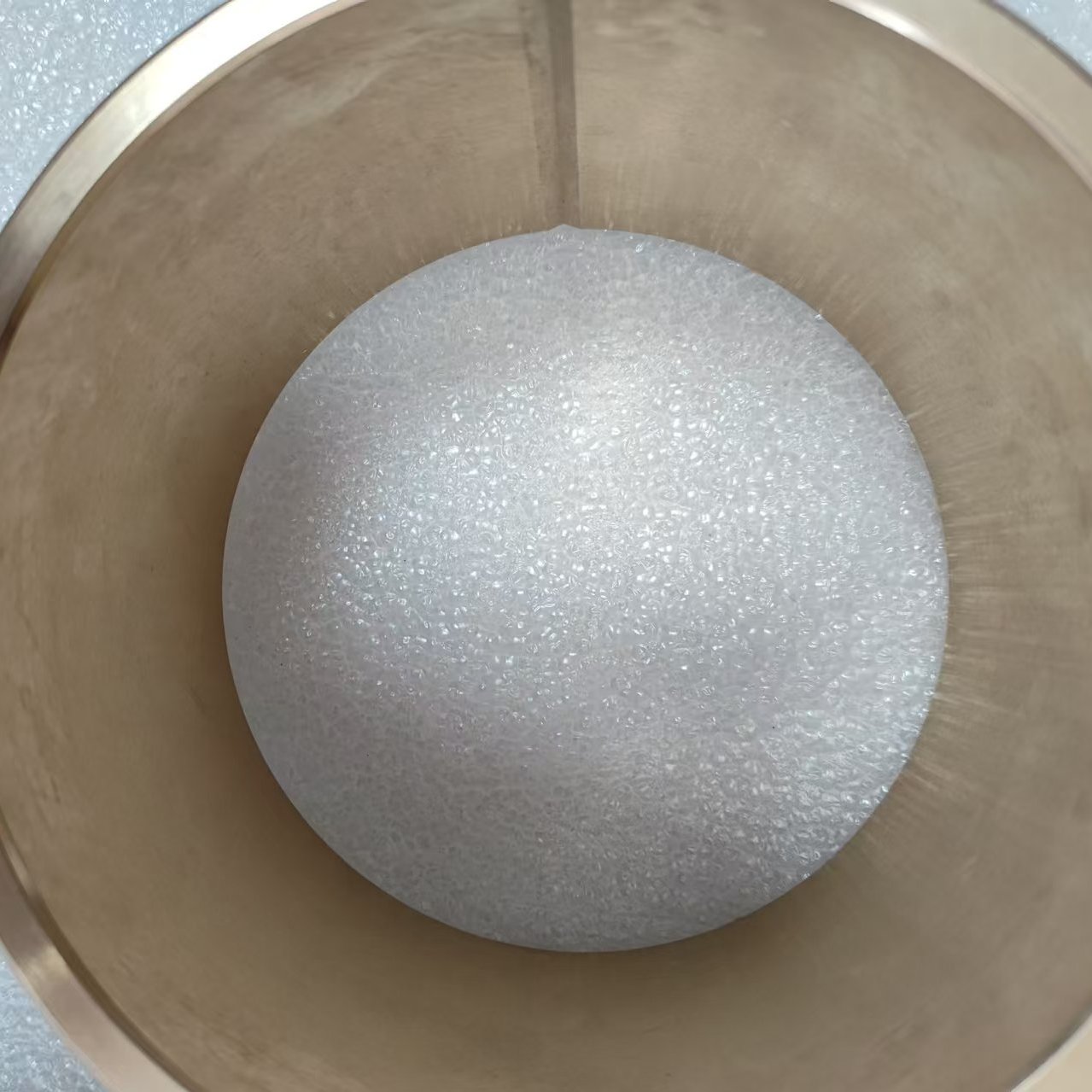

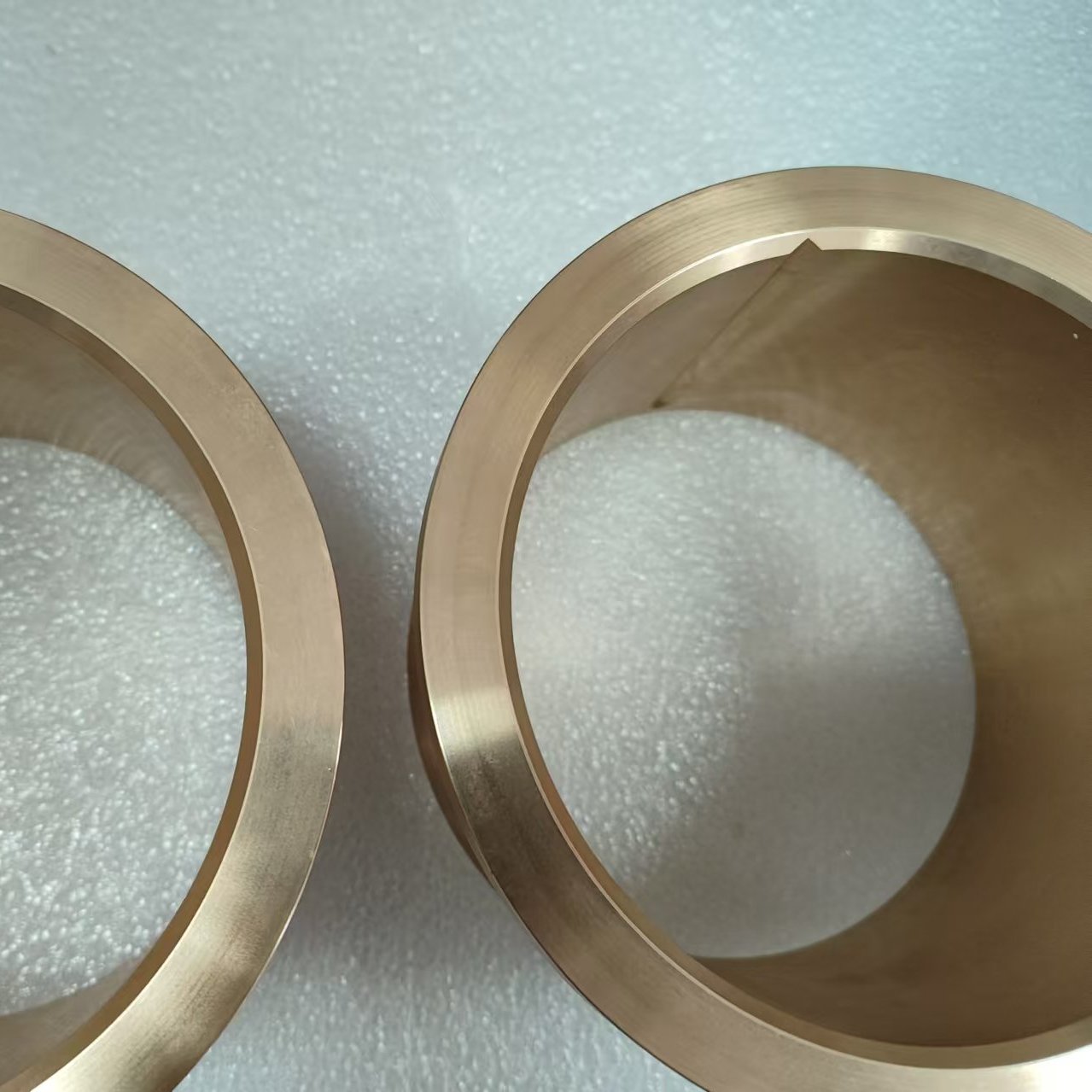

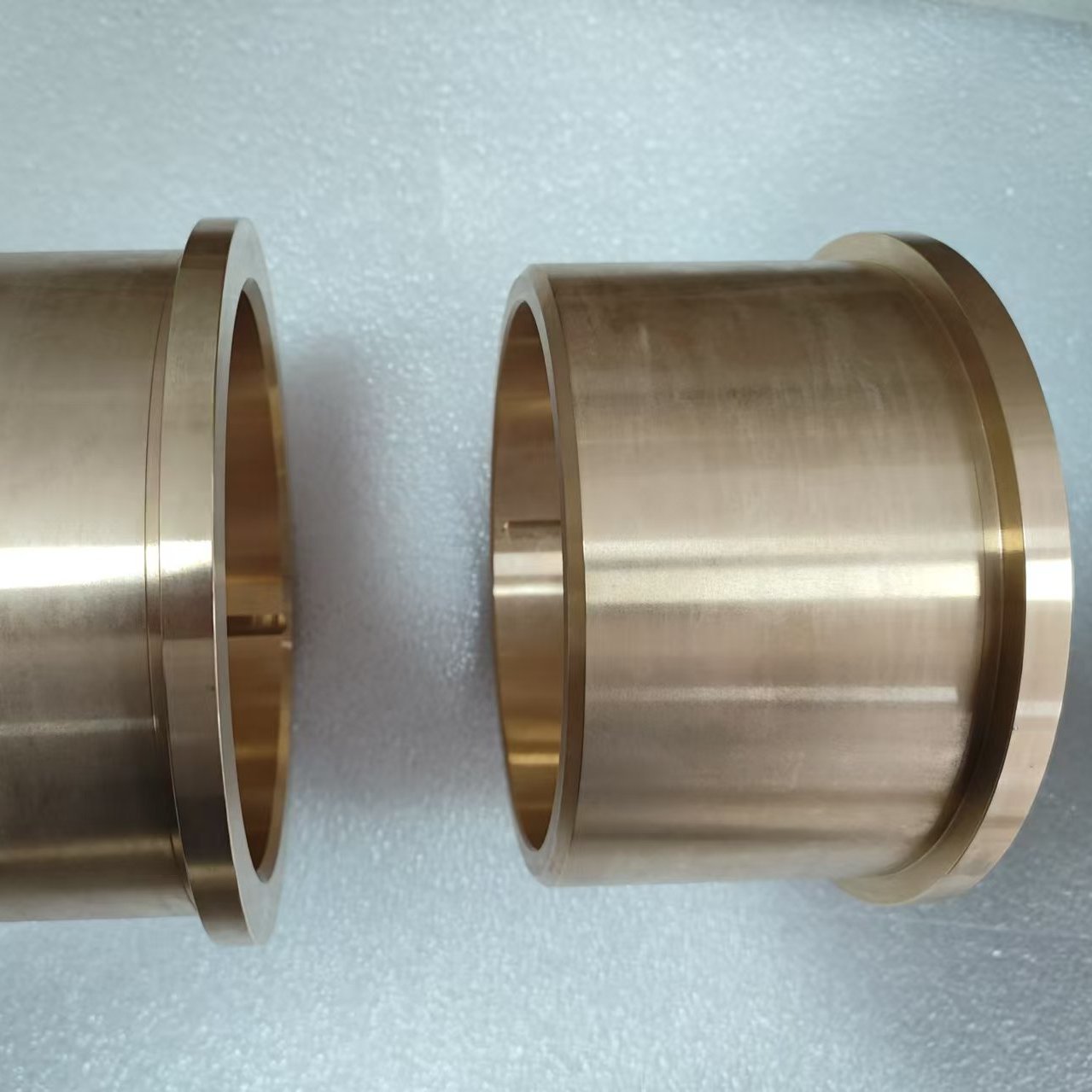

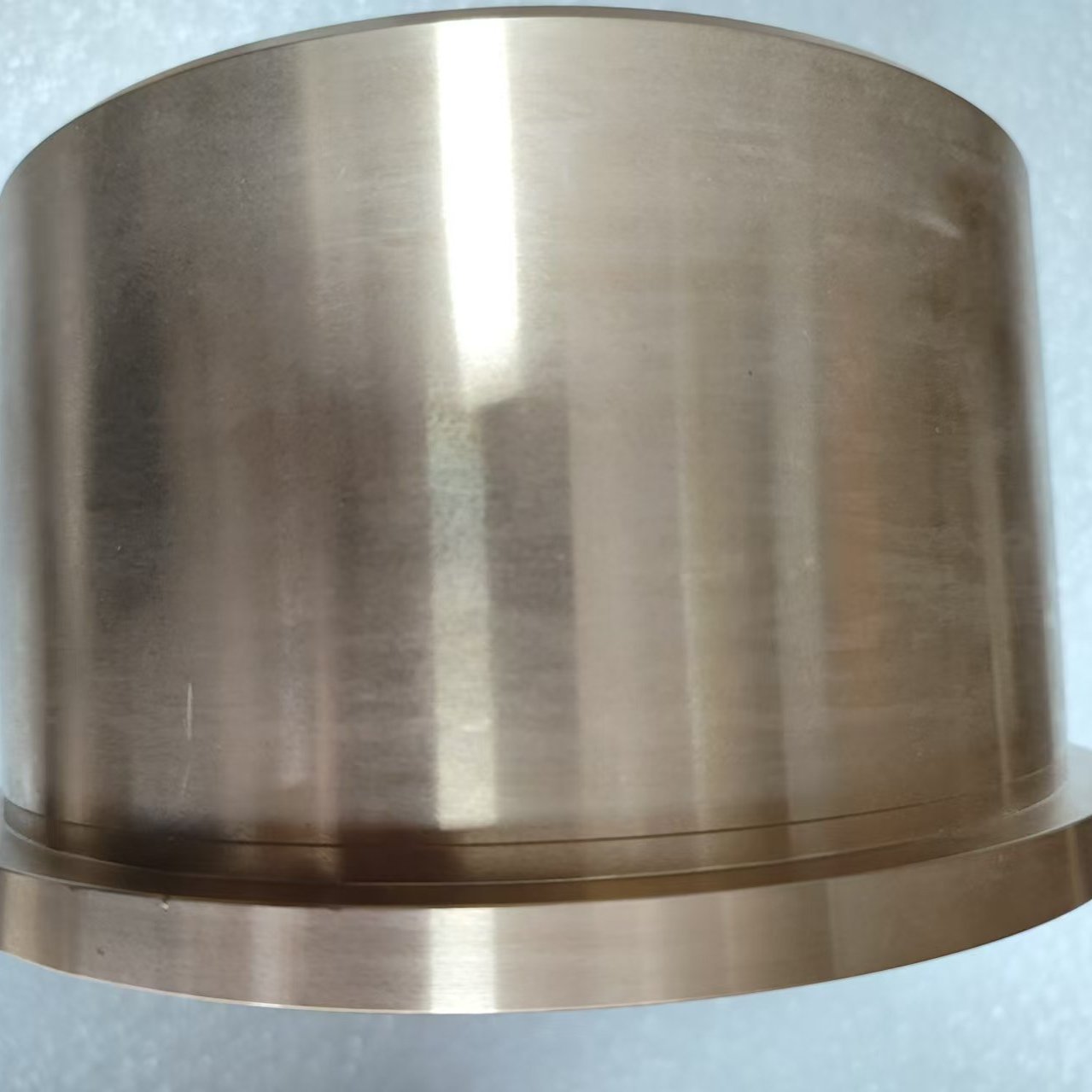

三、法兰轴承
1. 基本信息
- 材料：采用专用材质 JM 1-15。
- 订货说明：需明确标注 “法兰轴承 JF 内径 × 长度”，示例：法兰轴承 JF 10×8。
- 公差标注：长度 L（公差 h13）、法兰宽度 B（公差 h13）、法兰外径 D1（公差 d11）、F7（公差等级）、内径 d（公差 p6）、外径 D。
2. 推荐参数
与 “径向轴承” 推荐参数完全一致（详见本章 “一、径向轴承” 中 2. 推荐参数部分）。注：当内孔直径≥14mm 时，轴承配备 1 条轴向油槽。
3. 尺寸表（单位：毫米 /mm）
内径 d 外径 D 法兰外径 D1 法兰宽度 B 长度系列 L 内径 d 外径 D 法兰外径 D1 法兰宽度 B 长度系列 L 5 10 12 2 6 75 90 100 8 40、70 6 12 14 2 6 80 95 105 8 40、70 7 12 16 3 8* 85 100 110 8 40*、70* 8 14 18 3 8 90 110 120 8 50、80 9 14 18 3 8*、10* 95 115 125 8 50*、80* 10 16 20 3 8、10 100 120 130 8 50、80 12 18 22 3 10、12 105 125 135 8 50*、80* 14 20 25 3 10、12 110 130 140 8 50、80 15 22 28 3 12、16 120 140 150 8 50、80 16 22 28 4 12、16 130 150 165 10 60、90 17 25 32 4 12、16* 140 160 175 10 60、90 18 25 32 4 12、16 150 170 185 10 70、100 20 28 35 4 16、20 160 180 195 10 70、100 22 32 40 5 16、20 170 190 205 10 70、100 25 35 45 5 16、25 180 200 215 10 70*、100 28 40 50 5 16、25 190 210 225 10 80*、120 30 40 50 5 20、30 200 220 235 10 80*、120 35 45 55 5 20、35 210 230 245 10 80*、120* 40 50 60 6 25、40 220 240 255 10 100*、140* 45 55 65 6 30、45 230 250 265 10 100*、140* 50 60 70 6 30、50 240 260 275 10 100*、140* 55 70 80 8 30、50 250 270 285 10 100*、140* 60 75 85 8 35、60 - - - - - 65 80 90 8 35、60 - - - - - 70 85 95 8 35、60 - - - - - 注：带 “*” 标记表示 “无库存（不供货）”；可根据订货需求，定制其他尺寸与规格的法兰轴承。
4. 油槽尺寸补充表
内径 d（mm） 油槽宽度 a（mm） 油槽深度 h（mm） 角度 14-22 3 d+1 105° 25-55 3 d+1 124° 60-130 B×0.05 d+1.5 124° 140-190 B×0.05 d+2.0 124° ＞190 B×0.05 d+2.5 124° 说明：B 为法兰宽度，上述尺寸对应 “不同工作条件下油槽的位置”。
四、技术信息
1. 承载能力
若已知轴的转速，可通过图表估算标准轴承的承载能力。（1）润滑状态划分
- 边界润滑：载荷中等至较大，滑动速度＜约 0.3m/s，通常采用脂润滑；
- 流体动压润滑：转速较高且润滑剂量充足，通常采用油润滑（运动粘度 4-20°）。
（2）承载能力限值
- 标准工况（动态）：承载能力约 25N/mm²（1N/mm²=1MPa）；
- 静态 / 间歇慢速运动（＜0.01m/s）：允许承载能力达 65N/mm²。
2. 轴材料
轴与配对材料的质量直接决定轴承的功能与使用寿命。（1）表面硬度要求
- 中等载荷：轴表面硬度≥175HB；
- 较高载荷：轴表面硬度 250-350HB（需选择更硬材料）。
（2）表面处理建议
表面硬度不足的轴，可通过淬火、表面淬火或硬铬镀层（厚度 50-100μm）强化；硬铬镀层兼具高硬度与优良滑动性能。3. 轴承间隙
（1）影响因素
载荷、滑动速度、润滑方式、温度。（2）间隙表示
以轴直径的千分比（‰）为单位（相对间隙），小型轴承间隙值较大，大型轴承间隙值*小。
-
