德国 CONTITECH（康迪泰克）空气弹簧/气胎/橡胶气囊 FD 960-22 ECO VP

一、品牌概述

CONTITECH（康迪泰克）源自德国，主体为 ContiTech Deutschland GmbH，是全球非轮胎橡胶和塑料技术领域的核心制造商，在轨道交通、农机等细分领域占据领先地位。品牌旗下设有七大独立运营的业务部门，架构完善，在全球 25 个国家布局 80 多家工厂，拥有近 22000 名员工，具备强大的全球生产交付与市场服务能力。
作为的开发合作伙伴和原厂配套制造商，康迪泰克专注于为汽车、机械仪器制造、铁路车辆、化工石油化工等多个行业，量身设计、开发并生产功能性零部件及系统。公司研发创新实力强劲，定期投入数千万欧元开展研发工作，在德国及全球范围内累计获得和提出 2329 项专利及专利申请，推出过与汽车同等使用寿命的同步带、可加热管路技术等多项创新成果，其中聚氨酯同步带更实现“静音革命”，免润滑设计适配高洁净度行业需求。

（一）核心产品体系

康迪泰克产品体系丰富多元，涵盖三大核心类别：

1. 基础类产品：包括空气弹簧（车桥空气弹簧、驾驶室空气弹簧）、橡胶混合物、弹性体薄膜、绝缘材料等；
2. 管路类产品：涵盖工业软管、液压软管、石油和天然气软管等，其中柔易液压软管可在 -40℃至 +120℃超宽温域稳定工作；
3. 功能性零部件：包含压接器、气动执行器、衬套、碰撞停止器、联轴器、橡胶气胎、膨胀节、橡胶弹簧等，同时提供可再生能源解决方案。

（二）应用行业覆盖

产品应用范围极为广泛，既覆盖农林业、航天航空、建造、能源管理、食物链加工等产业领域，也涉及居家、园艺和休闲等生活场景；此外，在物料搬运、机械与设备工程、矿业、工业安全、印刷、铁路交通、船舶港口和海洋运输，以及两轮车、商务车辆、乘用车等交通相关领域也有深度应用，尤其在智慧仓储、智能制造等物流场景中发挥重要作用。

二、重点产品：空气弹簧及气胎核心系列

空气弹簧及气胎是康迪泰克的核心产品之一，凭借优异的减振效果、可靠的稳定性和广泛的适配性，成为交通运输、工业生产等领域的关键部件。产品具备轻量化设计优势，可助力降低油耗、减少排放，部分耐寒型号可在低至 -55℃的严寒环境下稳定使用；同时，通过精准的气压调节，能灵活适配不同负载需求，有效提升设备运行稳定性与使用寿命，且具备无磨损、免维护、耐疲劳等优异特性。以下为两大重点型号的详细参数：

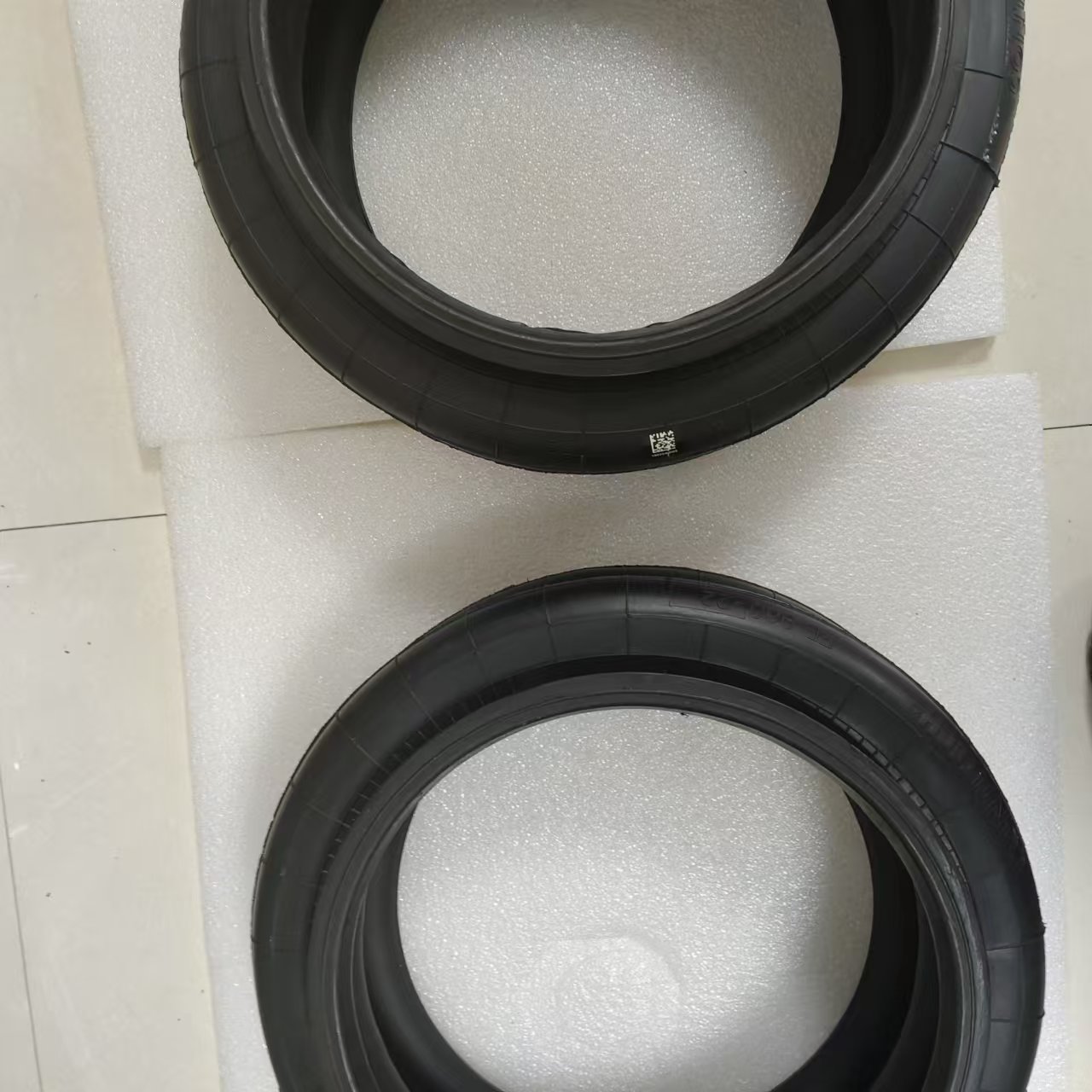

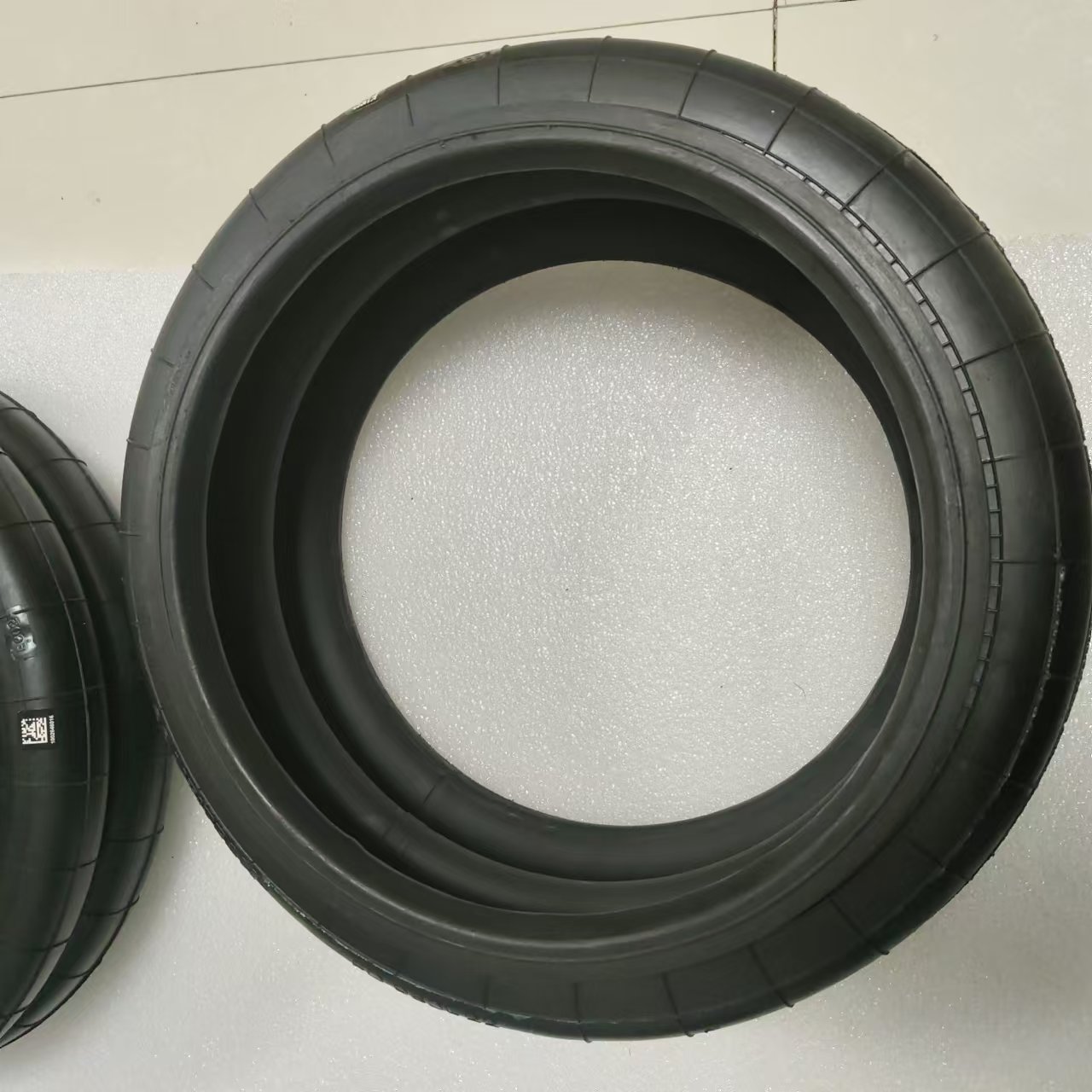

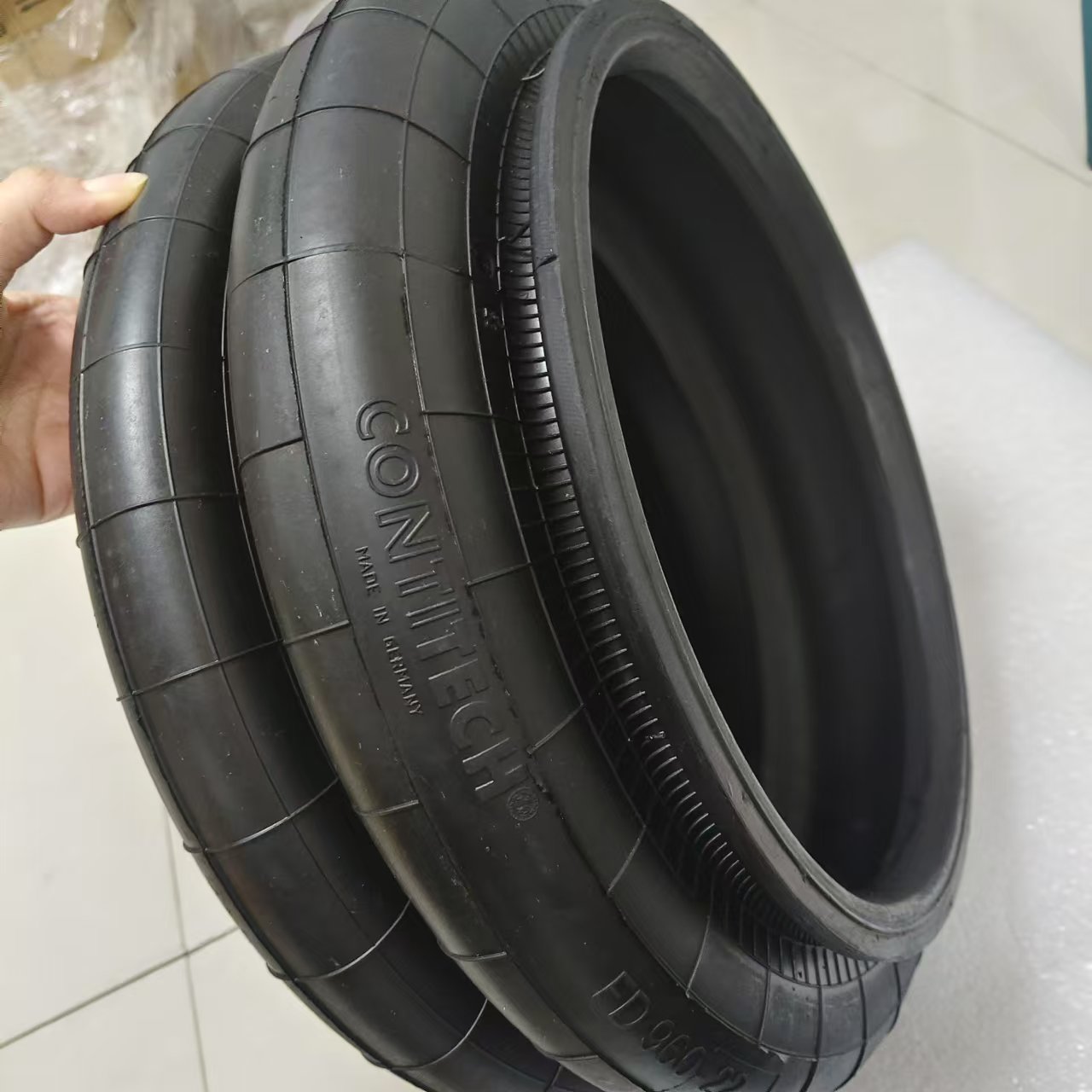

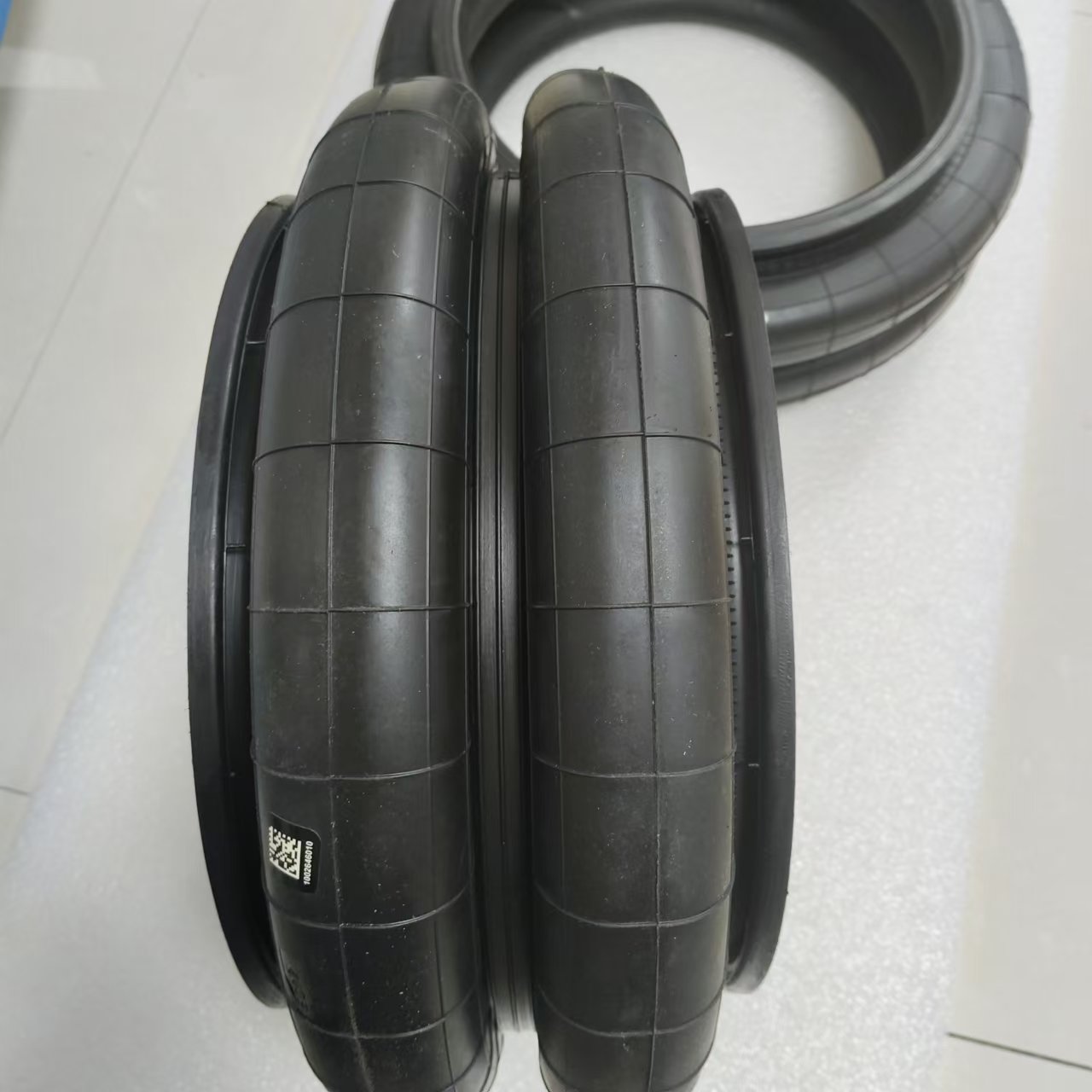

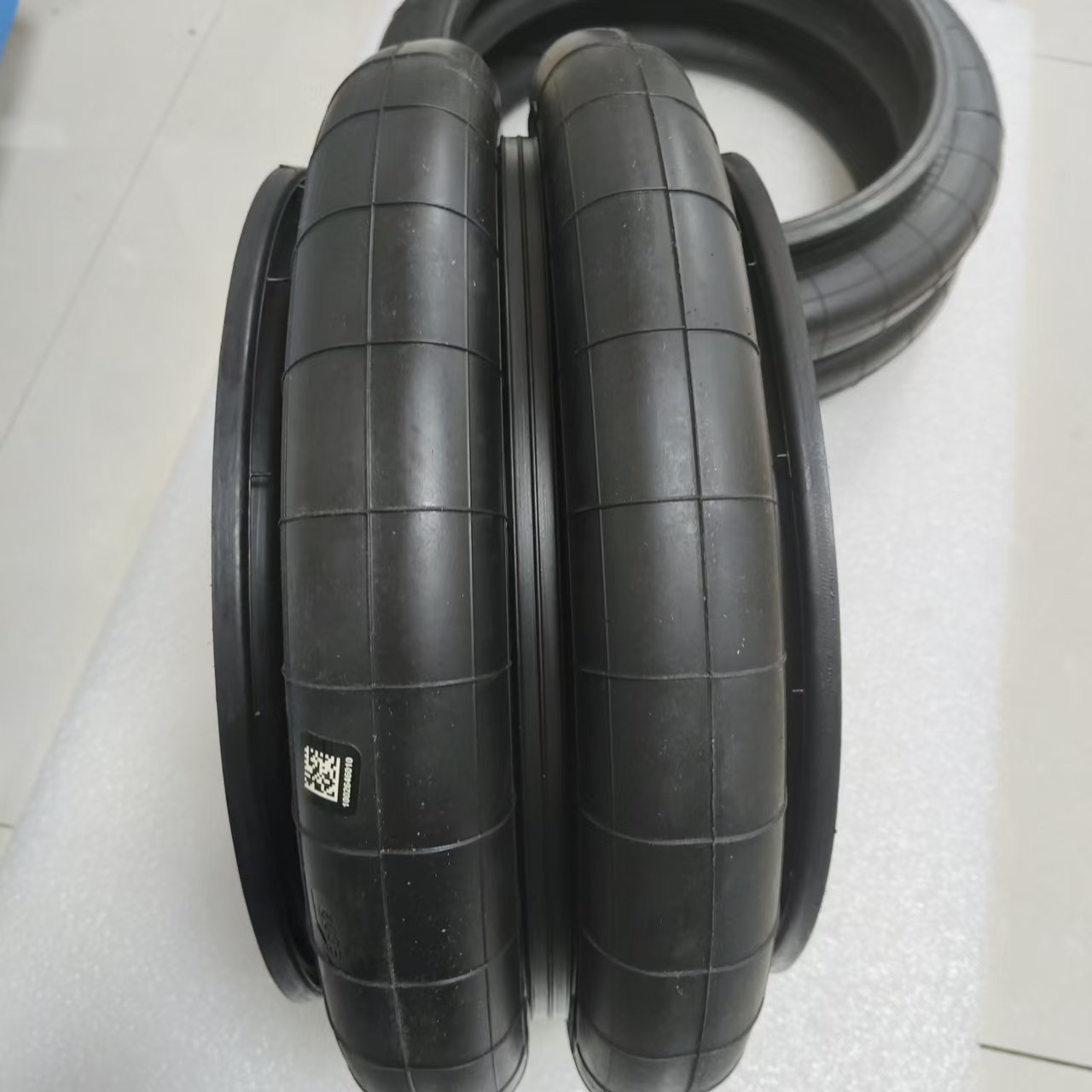

（一）FD 960-22 ECO VP

该产品为 Continental 品牌波纹管式双曲囊空气弹簧，属于 ECO 系列，别名包括 61952、FD960-22VPECO，对应可替代型号如 W013580981 等。核心优势在于双曲囊结构设计，能更好地适应复杂工况，同时具备优异的高温耐受能力，仅包含波纹管部分，适配多种工业与交通场景。

1. 基础信息

• 制造商：Continental
• 制造商零件号：20886532
• UPC 码：45031071438

2. 核心参数

• 结构类型：波纹管式双曲囊结构
• 有效面积：960 平方厘米
• 温度耐受范围：-4℃（24.8 华氏度）至 120℃（225 华氏度）
• 尺寸参数：压缩高度 3.31 英寸，展开高度 12.2 英寸，直径 17.7 英寸
• 性能参数：充气压力 120 psi，行程 22 厘米（换算后 8.89 英寸），产品重量 19 磅

3. 应用场景

广泛适用于卡车、拖车及工业场所；可匹配冲压、张紧、旋转、输送、起重、包装类设备；同时可作为振动阻尼器，有效减轻振动带来的不利影响。

（二）FD 960-22 RS

该产品为 ContiTech 品牌双卷积空气执行器，核心适配振动隔离与气动驱动场景，通过精准的高度与压力调节，可实现稳定的力传递与振动控制，接口规格标准化，安装与维护便捷。

1. 基础尺寸与使用高度

• 标注尺寸：TINEN 25、T1、max. 17.72、dR 19.49、13.78、15.12
• 接口规格：3/8-24UNF
• 高度参数：总高度 H=12.2 英寸，*小高度 Hmin=3.3 英寸；振动隔离推荐高度 9.45 英寸（若在 >10.60 英寸的虚线范围使用，需提前咨询）
• 设计高度：推荐 9.45 英寸，*小值 8.66 英寸

2. 采购与技术基础数据

• 采购订单号：仅橡胶波纹管订购型号对应 61776；WR SMS48 型号对应 65890
• 服务指令：3/8-24 UNF 接口扭矩 30 lbf·ft
• 基础技术参数：*小压力 0 psi，回到*小高度的回位力≤45 lbf，产品总重量 19 磅

3. 动态与静态特征值

测量条件：室温环境下测量；力-高度数据为拟静态测量；动态数据在 1Hz 频率下测量。
（1）振动隔离-动态特征值（压力 p 对应参数）

压力（psi）	力（载荷）（lbf）	容积 V（in.³）	弹簧刚度（lbf/in.）	固有频率（Hz）
40	5740	1620	1670	1.7
60	8230	1620	2290	1.7
80	11300	1620	2970	1.6
100	14000	1620	3640	1.6
120	16600	1620	4310	1.6

（2）气动应用-静态特征值（不同高度 H 对应参数）

高度 H（英寸）	压力 40psi 对应力（lbf）	压力 60psi 对应力（lbf）	压力 80psi 对应力（lbf）	压力 100psi 对应力（lbf）	压力 120psi 对应力（lbf）	容积（in.³）
9.0	5710	8560	11600	14500	17600	1600
8.0	6300	9440	12800	16000	19400	1400
7.0	6690	10200	13700	17200	20700	1300
6.0	7130	10800	14500	18200	21900	1100
5.0	7570	11400	15200	19100	23000	900
4.0	7960	12100	16000	20000	24100	690

三、全系列产品型号参考

（一）主要产品型号

SK 19-4、SZ 35-11、FS 40-6 CI、FT 330-29 CI、FD 40-10 CI、SK 37-6P02、FS 22-3DI CR、FT 22-6DI CR、FD 22-4DI CR、SZ 70-11、FS 50-5 CI、FD 70-13 CI、FS 76-7DI CR、FT 44-15DI CR、FD 44-10DI CR、SK 37-8P02、SZ 37-10、FS 70-7 CI、FD 110-15 CI、FS 76-7DS CR、FT 76-20DI CR、FD 76-14DI CR、SZ 50-11、FS 100-10 CI、FD 120-17 CI、FS 138-8 DS、FT 76-20DS CR、FD 76-14DS CR、SZ 100-11、FS 120-9 CI、FD 120-20 CI、FS 210-10 DS、FT 138-26 DS、FD960-22 ECO VP、SZ 140-11、FS 120-10 CI、FD 200-19 CI、FS 412-10 DS、FT 210-32 DS、FD 138-18 DS、FS 120-12 CI、FD 200-22 CI、FS 614-13 DS、FT 412-32 DS、FD 209-21 DS、FS 200-10 CI、FD 200-25 CI、FS 816-15 DS、FT 614-36 DS、FD 210-22 DS、FS 330-11 CI、FD 330-22 CI、FT 330-29 CI、FT 816-40 DS、FD 412-18 DS、FS 330-14 CI、FD 330-30 CI、FT 430-32 CI、FD 614-26 DS、FS 530-11 CI、FD 530-22 CI、FT 530-32 CI、FD 816-30 DS、FS 530-14 CI、FD 530-30 CI、FT 530-35 CI、FS 960-12 CI、FD 530-35 CI、FT 960-34 CI、FS 1330-11 CI、FD 960-22 CI、FT 1330-35 CI、FS 960-12 RS、FD 1330-25 CI、FS 1330-11 RS、FS 1710-12 RS、FD 960-22 RS、FD 1120-30 RI、FS 2870-16 RS、FD 1330-25 RS、FS 5450-16 RS、FD 1710-25 RS、FD 1730-40 RI、FD 2380-24 RS、FD 2470-40 RI、FD 2870-30 RS、FD 5450-28 RS、FT 960-34 RS、FT 1330-35 RS、FT 1710-38 RS、FT 2870-45 RS、FT 5450-44 RS

（二）常用产品及型号

空气弹簧、气胎、橡胶空气弹簧、软管、皮带、双曲囊式空气弹簧、10310、65947、66888、66889、66952、69828、(12.7x10x1682) V 型圈、SPA1682、FD 44-10 DI CR、FD 816-30 ECO VP、FD 960-22 ECO VP、FD200-19CI G1/4ECO、FD412-18、FD614-26DS、FD960-22、FD960-22 RS、FS 44-5 DI CR、FS 44-5 DI G3/8 CR、FS 530-11 CI G1/4 +转接头、FS 530-11 CI G3/4、FS330-11CI、FT 412-32 DS、FT 530-35 CI、FT1710-38、FT816-40DS、FT960-34、OEM、SZ 70-11
