TECSYSTEM铸造树脂和干式中压变压器的温度控制器T154 ED16

产品信息

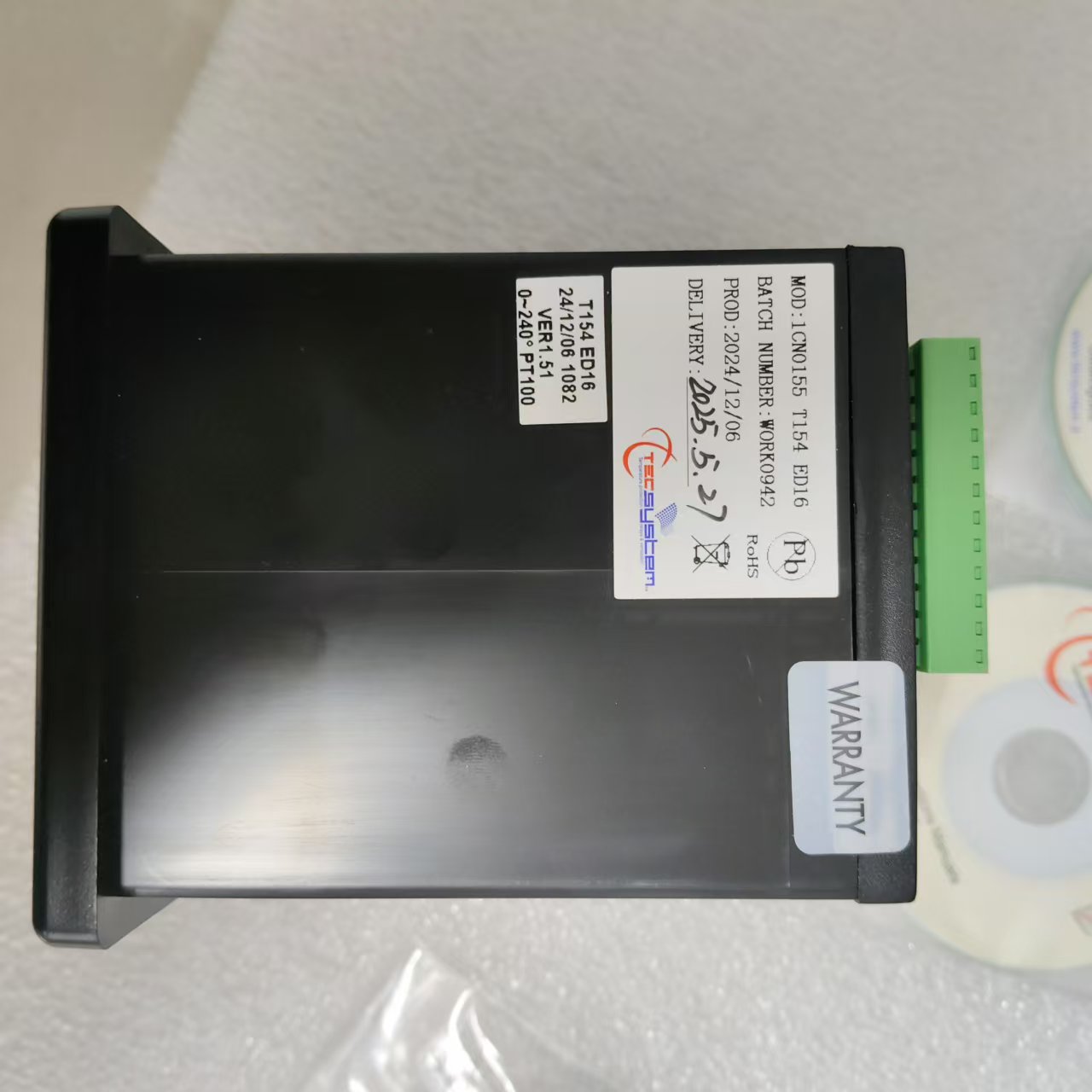

T1541CN0155 微控制器电子装置

产品概述

技术参数

电源

• 输入范围：24-240 VAC/DC
• 直流供电支持极性反转

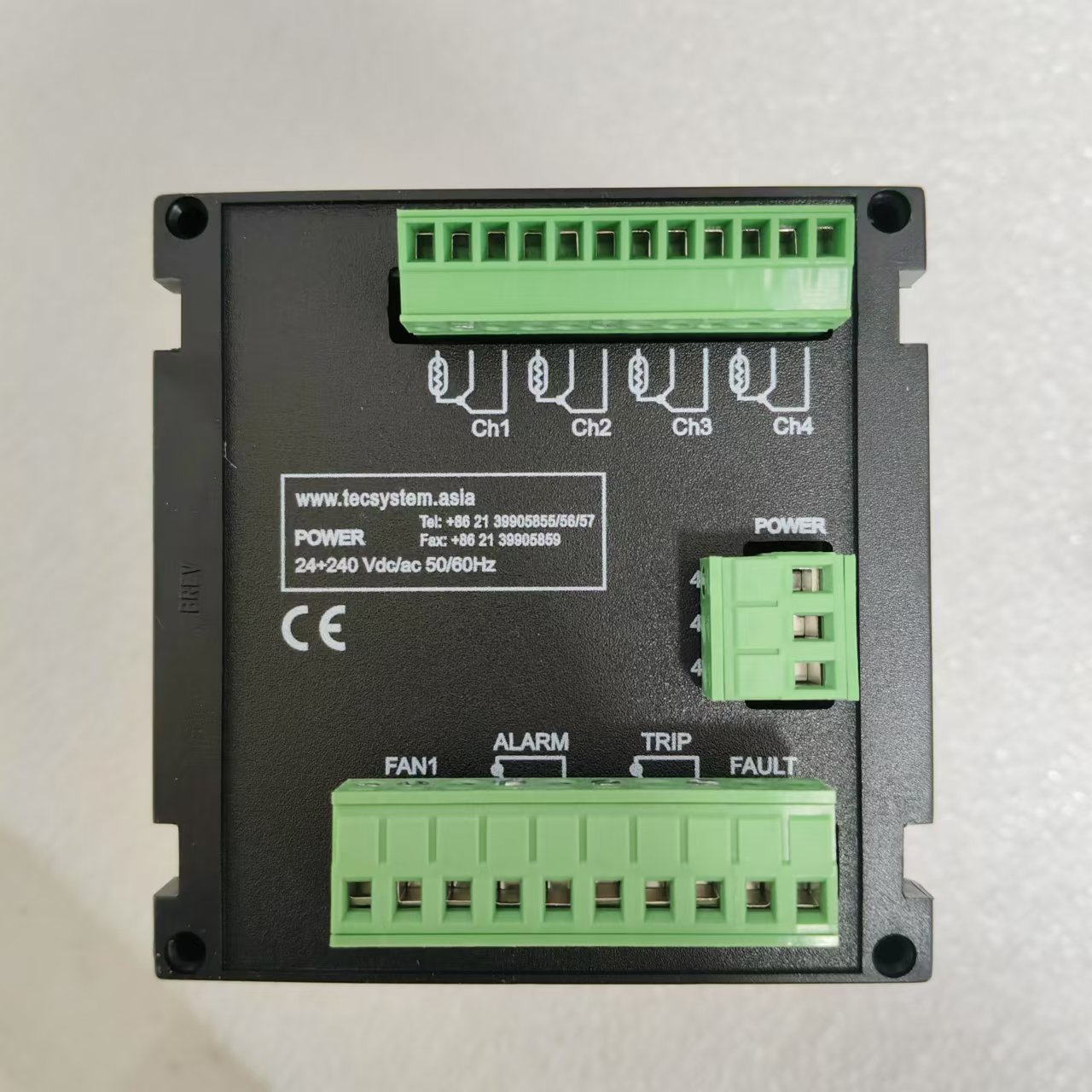

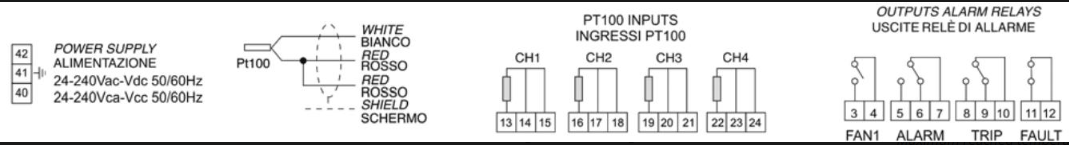

输入

• 4 路 3 线制 PT100 输入（*大线径 1.5 mm²）
• 可拆卸端子排连接
• 抗电磁干扰保护通道
• 传感器电缆补偿*长 500 米（1 mm² 线径）

输出

• 2 路报警继电器（ALARM-TRIP）
• 1 路风扇控制继电器（FAN1）
• 1 路传感器故障 / 运行异常继电器（FAULT）
• 继电器触点容量：10A-250 VAC（COSφ=1 阻性负载）

测试与性能

• 符合 CE 标准
• 抗电磁干扰符合 CEI-EN61000-4-4
• 介电强度：输出继电器与传感器、电源间耐受 1500 VAC 1 分钟
• 精度：±1% 满量程 ±1 位
• 工作温度：-20°C 至 +60°C
• 湿度：90% 无冷凝
• 外壳材质：自熄性 NORYL UL 94V0
• 前面板防护：聚碳酸酯 IP65
• 功耗：7.5 VA
• 传感器信号数字线性化
• 自诊断电路
• 可选功能：热带化处理、符合 EN50121-5 铁路标准

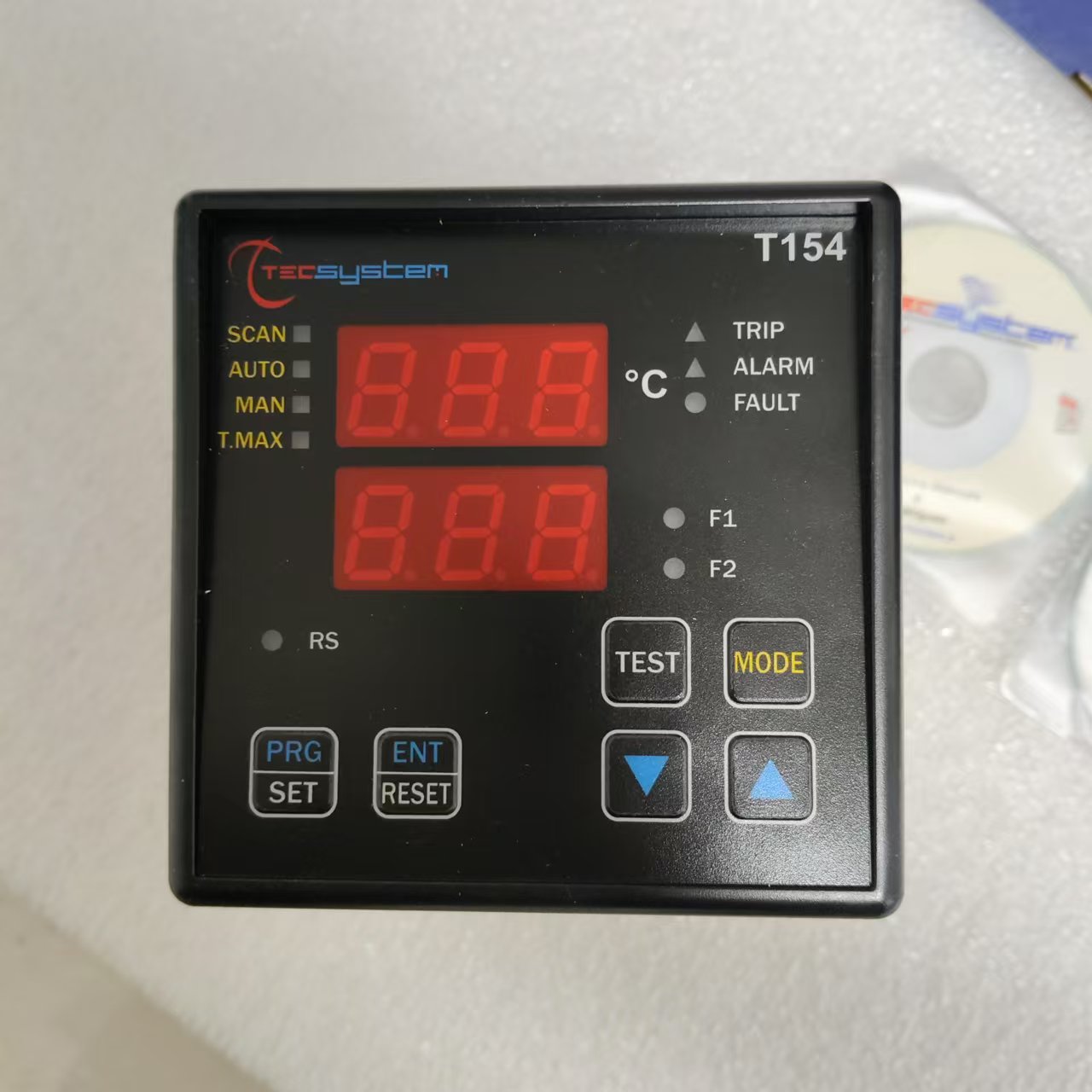

显示与数据管理

• 2 个 13 mm 3 位数字显示屏（显示温度、信息和通道）
• 3 个 LED 指示灯（显示所选通道报警状态）
• 1 个 LED 指示灯（显示风扇状态）
• 温度监测范围：0°C 至 240°C
• 通道 1-3 各 2 级报警阈值，通道 4 独立 2 级报警阈值
• 风扇 FAN1 单级启停阈值
• 传感器诊断（Fcc/Foc/Fcd）
• 数据存储诊断（Ech）
• 前面板键盘编程
• 1 分钟无操作自动退出编程模式
• 错误编程提示
• 支持自动扫描、*热通道优先或手动扫描模式
• 各通道*高温度及报警状态存储
• 前面板报警复位按钮

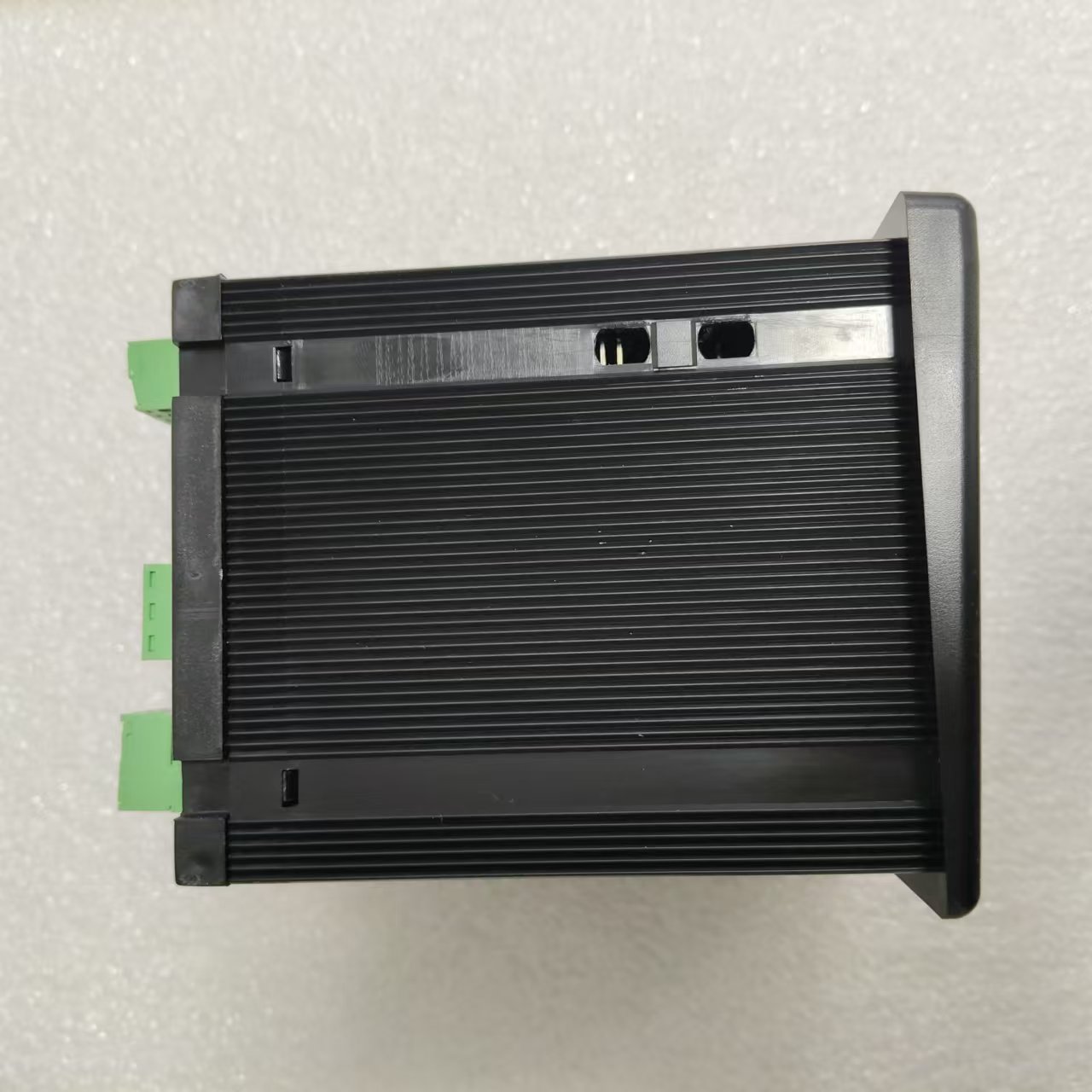

尺寸

• 外形尺寸：100 x 100 mm（DIN IEC 61554 标准，含端子深度 131 mm）
• 面板开孔：92 x 92 mm

其他版本

• T154-V：带投票功能（型号 1CN0182）
• T154 EN50121-5 2017：符合铁路标准（型号 1CN0208）
• T154 WS：宽电压电源 85-260 VAC/DC（型号 1CN0247）
