电机效率标准及 ABB 低压交流电机相关规范

一、IEC/EN 60034-30-1:2014 定义的效率等级

该标准为单速电机定义了四个 IE（国际效率）等级，适用于按 IEC 60034-1 或 IEC 60079-0（爆炸性环境专用）标准额定、且设计为正弦电压运行的电机，具体等级划分如下：

• 超高效：IE4
• 高效：IE3
• 高能效：IE2
• 标准能效：IE1

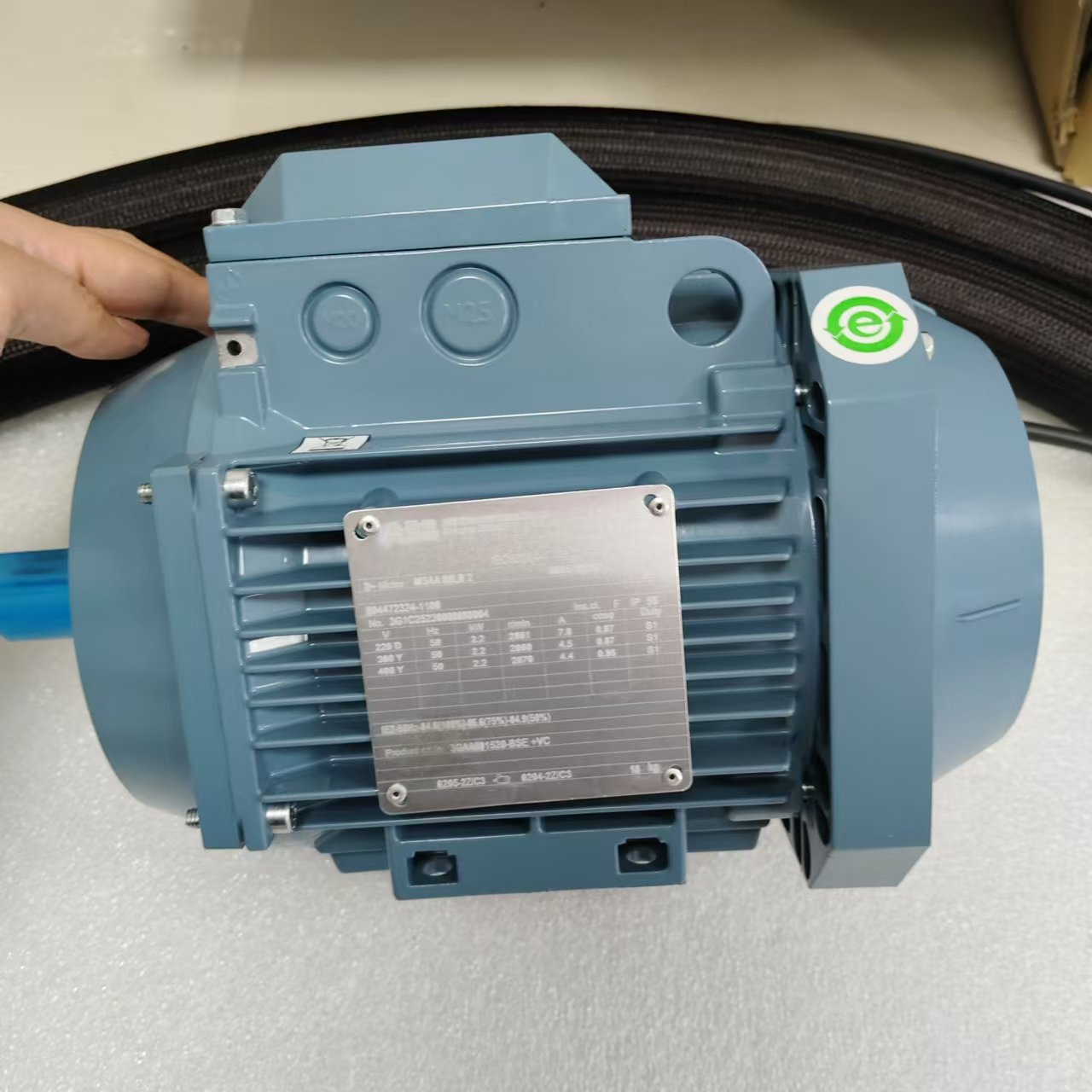

二、ABB 低压交流电机（MЗAA 90LC 2，三相异步）适用范围及 IEC/EN 60034-30-1 标准背景

国际电工委员会（IEC）于 2014 年 3 月 6 日发布 IEC/EN 60034-30-1 标准，该标准针对线路运行交流电机的效率等级作出规定，旨在实现全球电机能效等级的统一。相较于旧版 IEC/EN 60034-30:2008，新版标准主要变化为：扩大涵盖产品范围（纳入 8 极电机）、新增 IE4 效率等级。

1. 涵盖的电机

• 类型：单速电机（含单相、三相），适配 50Hz 及 60Hz 电源；
• 极数：2 极、4 极、6 极或 8 极；
• 额定输出功率（PN）：0.12kW~1000kW；
• 额定电压（UN）：50V 以上至 1kV；
• 运行特性：能在额定功率下连续运行，且温升符合规定绝缘温度等级；
• 环境适配：标记环境温度范围为 - 20°C~+60°C，标记海拔不超过 4000 米。

2. 排除的电机

• 极数 / 调速：10 极及以上单速电机、多速电机；
• 集成式电机：完全集成于机器（如泵、风扇、压缩机）、无法与机器分离测试的电机；
• 制动电机：制动器不可拆卸或无法单独供电的制动电机。

三、ABB 低压交流电机（MЗAA 90LC 2，三相异步）分类依据

IEC/EN 60034-30-1 定义的效率水平，基于 IEC 60034-2-1 中规定的低不确定度测试方法（该标准已更新至 2.0 版，发布于 2014 年 6 月）。制造商需在文件中明确效率值的确定方式，仅基于相同测试方法得出的效率值具备可比性。

四、电机效率等级阈值水平

表 1 列出了 0.12kW~1000kW 范围内、2 极 / 4 极 / 6 极 / 8 极电机的效率等级阈值水平（依据 IEC 60034-2-1:2014 规定的测试方法）。

表 1：IEC/EN 60034-30-1:2014 定义的 50Hz *低效率值（%）

输出功率（kW）	IE1（效率值 %）	IE1（效率值 %）	IE1（效率值 %）	IE1（效率值 %）	IE2（效率值 %）	IE2（效率值 %）	IE2（效率值 %）	IE2（效率值 %）	IE3（效率值 %）	IE3（效率值 %）	IE3（效率值 %）	IE3（效率值 %）	IE4（效率值 %）	IE4（效率值 %）	IE4（效率值 %）	IE4（效率值 %）
	2 极	4 极	6 极	8 极	2 极	4 极	6 极	8 极	2 极	4 极	6 极	8 极	2 极	4 极	6 极	8 极
0.12	45.0	50.0	38.3	31.0	53.6	59.1	50.6	39.8	60.8	64.8	57.7	50.7	66.5	69.8	64.9	62.3
0.18	52.8	57.0	45.5	38.0	60.4	64.7	56.6	45.9	65.9	69.9	63.9	58.7	70.8	74.7	70.1	67.2
0.20	54.6	58.5	47.6	39.7	61.9	65.9	58.2	47.4	67.2	71.1	65.4	60.6	71.9	75.8	71.4	68.4
0.25	58.2	61.5	52.1	43.4	64.8	68.5	61.6	50.6	69.7	73.5	68.6	64.1	74.3	77.9	74.1	70.8
0.37	63.9	66.0	59.7	49.7	69.5	72.7	67.6	56.1	73.8	77.3	73.5	69.3	78.1	81.1	78.0	74.3
0.40	64.9	66.8	61.1	50.9	70.4	73.5	68.8	57.2	74.6	78.0	74.4	70.1	78.9	81.7	78.7	74.9
0.55	69.0	70.0	65.8	56.1	74.1	77.1	73.1	61.7	77.8	80.8	77.2	73.0	81.5	83.9	80.9	77.0
0.75	72.1	72.1	70.0	61.2	77.4	79.6	75.9	66.2	80.7	82.5	78.9	75.0	83.5	85.7	82.7	78.4
1.1	75.0	75.0	72.9	66.5	79.6	81.4	78.1	70.8	82.7	84.1	81.0	77.7	85.2	87.2	84.5	80.8
1.5	77.2	77.2	75.2	70.2	81.3	82.8	79.8	74.1	84.2	85.3	82.5	79.7	86.5	88.2	85.9	82.6
2.2	79.7	79.7	77.7	74.2	83.2	84.3	81.8	77.6	85.9	86.7	84.3	81.9	88.0	89.5	87.4	84.5
3	81.5	81.5	79.7	77.0	84.6	85.5	83.3	80.0	87.1	87.7	85.6	83.5	89.1	90.4	88.6	85.9
4	83.1	83.1	81.4	79.2	85.8	86.6	84.6	81.9	88.1	88.6	86.8	84.8	90.0	91.1	89.5	87.1
5.5	84.7	84.7	83.1	81.4	87.0	87.7	86.0	83.8	89.2	89.6	88.0	86.2	90.9	91.9	90.5	88.3
7.5	86.0	86.0	84.7	83.1	88.1	88.7	87.2	85.3	90.1	90.4	89.1	87.3	91.7	92.6	91.3	89.3
11	87.6	87.6	86.4	85.0	89.4	89.8	88.7	86.9	91.2	91.4	90.3	88.6	92.6	93.3	92.3	90.4
15	88.7	88.7	87.7	86.2	90.3	90.6	89.7	88.0	91.9	92.1	91.2	89.6	93.3	93.9	92.9	91.2
18.5	89.3	89.3	88.6	86.9	90.9	91.2	90.4	88.6	92.4	92.6	91.7	90.1	93.7	94.2	93.4	91.7
22	89.9	89.9	89.2	87.4	91.3	91.6	90.9	89.1	92.7	93.0	92.2	90.6	94.0	94.5	93.7	92.1
30	90.7	90.7	90.2	88.3	92.0	92.3	91.7	89.8	93.3	93.6	92.9	91.3	94.5	94.9	94.2	92.7
37	91.2	91.2	90.8	88.8	92.5	92.7	92.2	90.3	93.7	93.9	93.3	91.8	94.8	95.2	94.5	93.1
45	91.7	91.7	91.4	89.2	92.9	93.1	92.7	90.7	94.0	94.2	93.7	92.2	95.0	95.4	94.8	93.4
55	92.1	92.1	91.9	89.7	93.2	93.5	93.1	91.0	94.3	94.6	94.1	92.5	95.3	95.7	95.1	93.7
75	92.7	92.7	92.6	90.3	93.8	94.0	93.7	91.6	94.7	95.0	94.6	93.1	95.6	96.0	95.4	94.2
90	93.0	93.0	92.9	90.7	94.1	94.2	94.0	91.9	95.0	95.2	94.9	93.4	95.8	96.1	95.6	94.4
110	93.3	93.3	93.3	91.1	94.3	94.5	94.3	92.3	95.2	95.4	95.1	93.7	96.0	96.3	95.8	94.7
132	93.5	93.5	93.5	91.5	94.6	94.7	94.6	92.6	95.4	95.6	95.4	94.0	96.2	96.4	96.0	94.9
160	93.8	93.8	93.8	91.9	94.8	94.9	94.8	93.0	95.6	95.8	95.6	94.3	96.3	96.6	96.2	95.1
200	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.3	95.4
250	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.5	95.4
315	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.6	95.4
355	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.6	95.4
400	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.6	95.4
450	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.6	95.4
500-1000	94.0	94.0	94.0	92.5	95.0	95.1	95.0	93.5	95.8	96.0	95.8	94.6	96.5	96.7	96.6	95.4

五、IE 等级的标记方式

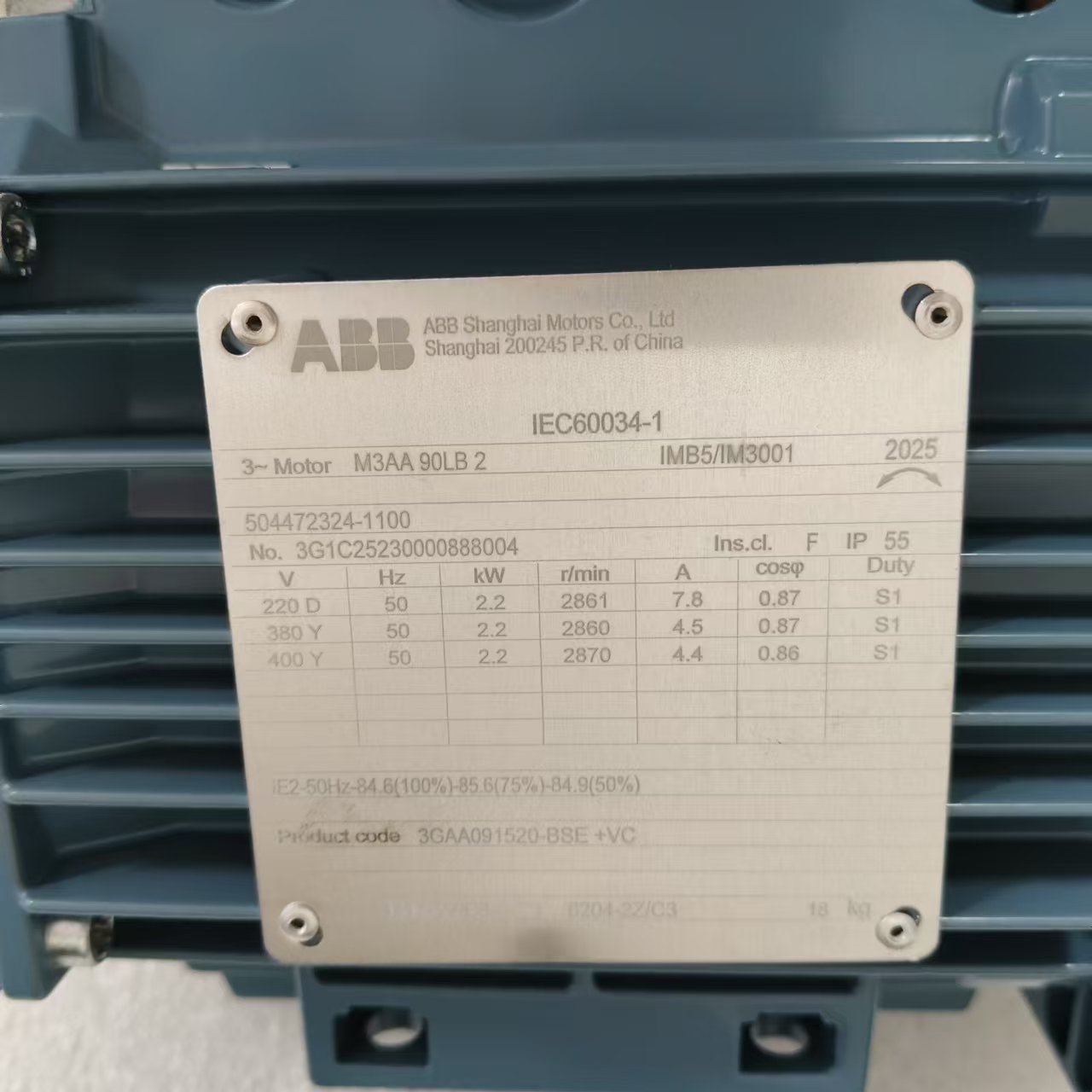

电机铭牌上需标明*低效率值及对应的 IE 代码，确保效率等级信息清晰可查。

六、IEC/EN 60034-30-1 与其他效率标准的兼容性

目前不同地区的效率标准仍存在差异，但 IEC/EN 60034-30-1 统一了全球感应电机效率水平的定义，为不同标准间的效率比较提供了便捷基础。标准协调工作仍在持续推进中。

表 2：IEC/EN 60034-30-1 与全球主要国家*低能效标准（MEPS）方案对比

IEC/EN 60034-30-1	欧盟 MEPS	美国 EISA / 加拿大 EEV	其他类似地方法规
IE4 超高效	-	-	-
IE3 高效	-	高效	-
IE2 高能效	高能效	与 NEMA 能效 / EPACT 相同	中国（2016）、加拿大、墨西哥、澳大利亚、新西兰、巴西
IE1 标准能效	-	低于标准	哥斯达黎加、以色列

注：IEC/EN 60034-30-1 仅定义效率等级要求，旨在建立国际一致性基础，不强制规定电机必须达到的效率水平；电机需满足的具体效率要求，由各地区法规及欧盟指令等另行规定。
