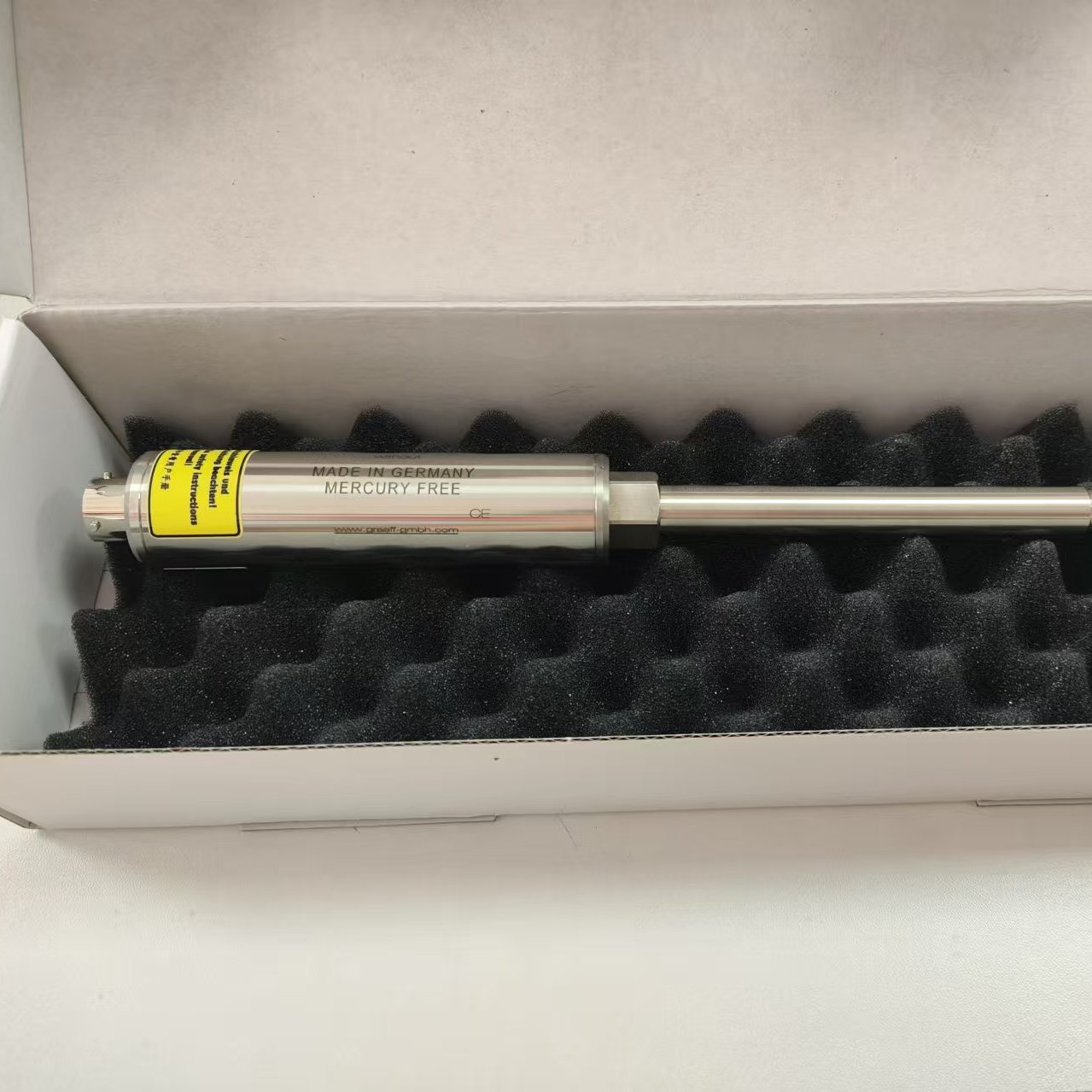

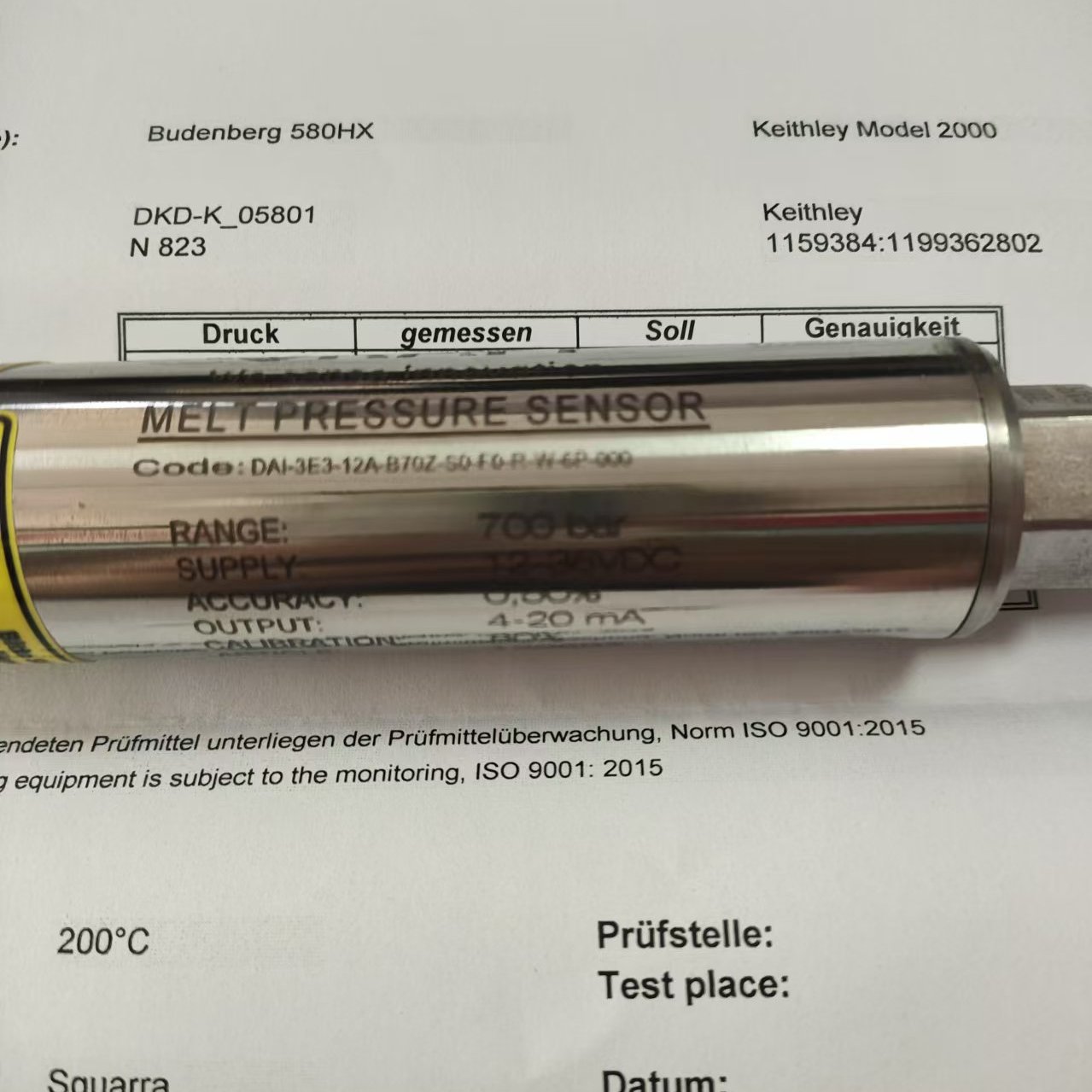

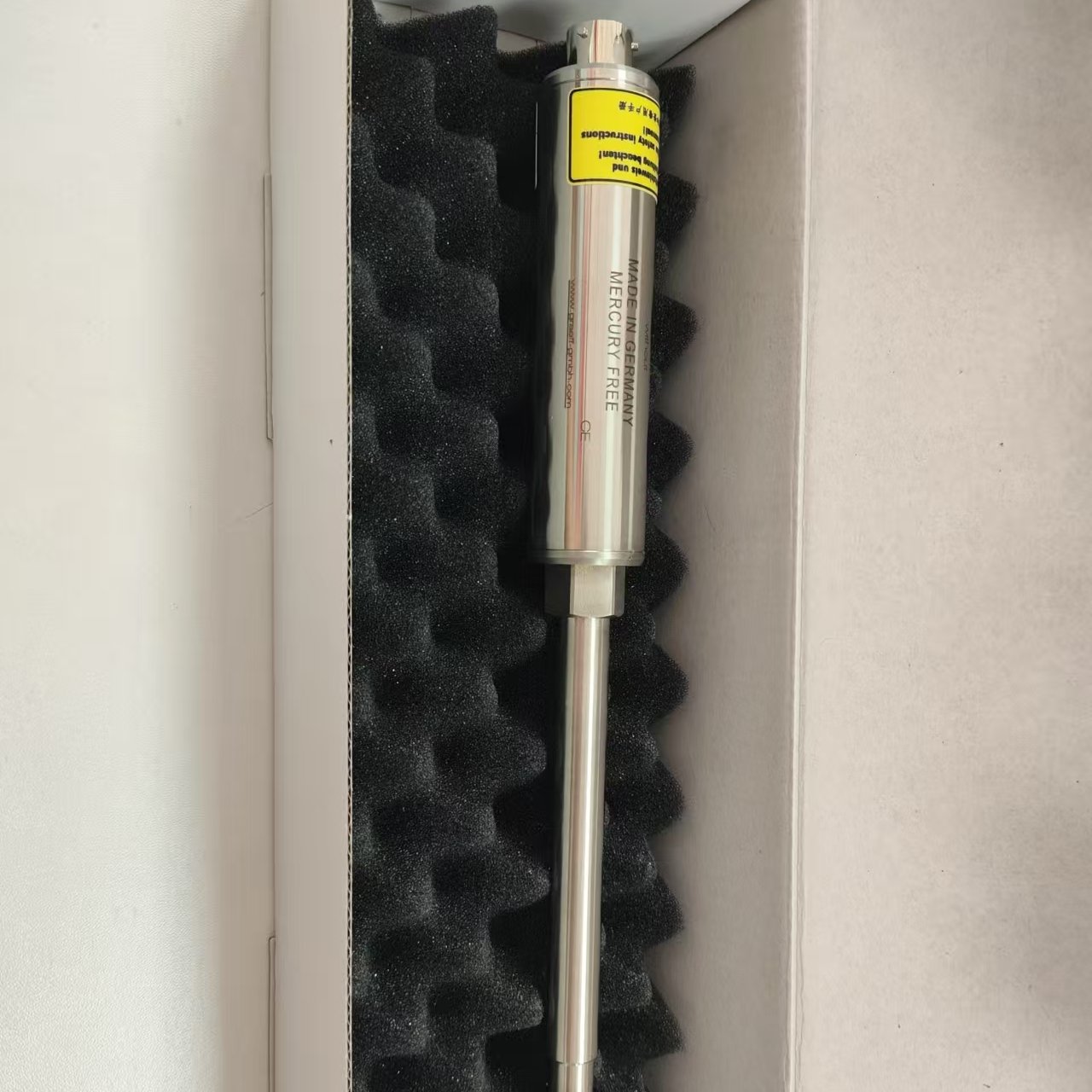

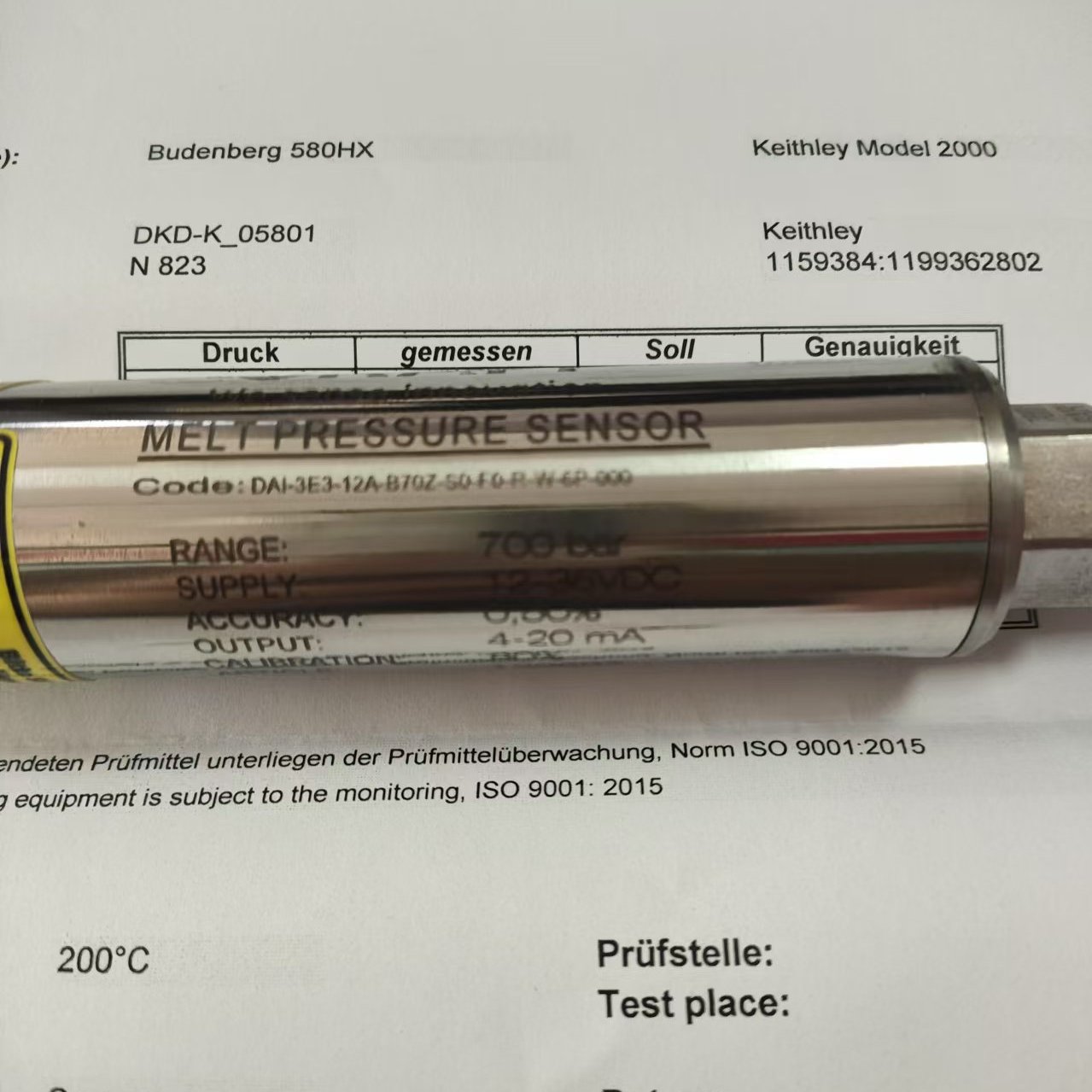

GRAFF 传感器 DAI-3E3-12A-B70Z-S0-F0-R-W-6P-000 产品介绍

GRAFF 传感器 DAI-3E3-12A-B70Z-S0-F0-R-W-6P-000 隶属 GRAFF 传感器 DAI 系列。GRAFF（格拉夫）作为德国老牌工业传感器制造商，自 1946 年成立以来，始终深耕温度传感器、压力传感器、熔体压力传感器及自动化控制系统的研发与生产领域，其产品线丰富，涵盖温度传感器、熔体压力传感器、电热、绝缘套管、电子产品等。其中，熔体压力传感器系列包含 DA 系列、DAI 系列、DTA 系列、DTAI 系列、HPL 系列；温度传感器与热电偶更是拥有 GF-7003、GF-7008 等众多型号。

DAI 系列主要参数

产品特点

• 信号与量程：输出信号多样，涵盖 mV/V、mA、V 等类型；压力量程表现出色，*高可达 2000bar。
• 性能优势：膜片耐温性强，*高可达 +450°C ；精度级别丰富，包括 0.15%、0.25%、0.50% ；具备温度补偿功能，有效提升测量稳定性。
• 材料与设计：全不锈钢材质打造，无汞、无硅油、无钠钾，安全环保；标准 6 针电气连接，同时提供多种其他版本选择；膜片设计多样，除标准高弹性膜片外，还有高柔性不锈钢膜片、特殊涂层膜片等；标准在 RT/200°C 校准，并进行 6 次特性曲线校准，确保测量精准。
• 防护性能：防护等级优异，外壳达 IP65，插头侧为 IP55，可适应多种复杂环境。

技术参数

• 信号与供电：输出信号如 4 - 20mA、0 - 10V、2 - 10V ；供电电压范围为 12 - 36VDC。
• 连接与尺寸：过程连接规格多样，有 1/2“ - 20UNF、M18x1.5、M10x1 ；校准点标准为*终值的 80%；轴长范围在 38 - 457mm；柔性毛细管*长可达 2000mm，且提供不锈钢保护软管版本。

电气连接与外壳

外壳采用不锈钢 1.4571 材质；插头版本丰富，标准为 6 针安费诺卡口锁，同时可选 5 针 M12 A 编码插头及其他版本。

更多版本与功能

具备多种输出类型和组合传感器版本；拥有 HPL 安全功能，符合 EN 1114 - 1 标准，安全输出性能等级达 C，SIL 2；工作温度标准*高为 +300°C/+320°C ，还可根据需求选择 + 450°C/+500°C 高温版本；提供 ATEX 认证版本和支持 HART 协议版本。

环境条件

存储温度范围为 -20°C 至 +125°C；相对湿度要求在 20% - 95%（无冷凝）；*大校准偏差为*终值的 5%。

配件与其他参数

配件齐全，包含电缆连接器、现成连接电缆、清洁工具等；重复性良好，为*终值的 ±0.10%；50°C 时绝缘电阻高达 1000MΩ 。

Gräff 熔体压力传感器核心优势

Gräff 熔体压力传感器以长使用寿命、高品质材料、精准测量和食品级传输培养基为显著特征，整体采用不锈钢材质。凭借特殊创新膜片设计，有效解决了熔融收缩过程中常见的膜破裂问题；特殊涂层可抵御粘性和磨蚀性材料对膜片的损害；特殊制造工艺、精选材料搭配高精度电子单元，实现稳定测量，杜绝如使用填充培养基 NAK 时出现的温度漂移等干扰。此外，因其消除了对环境有害的材料，符合 FDA 标准，可广泛应用于食品和药物领域。所有 Gräff 熔体压力传感器均在德国本土生产，默认提供不同轴长和毛细管长度的产品，以满足多样化需求 。
