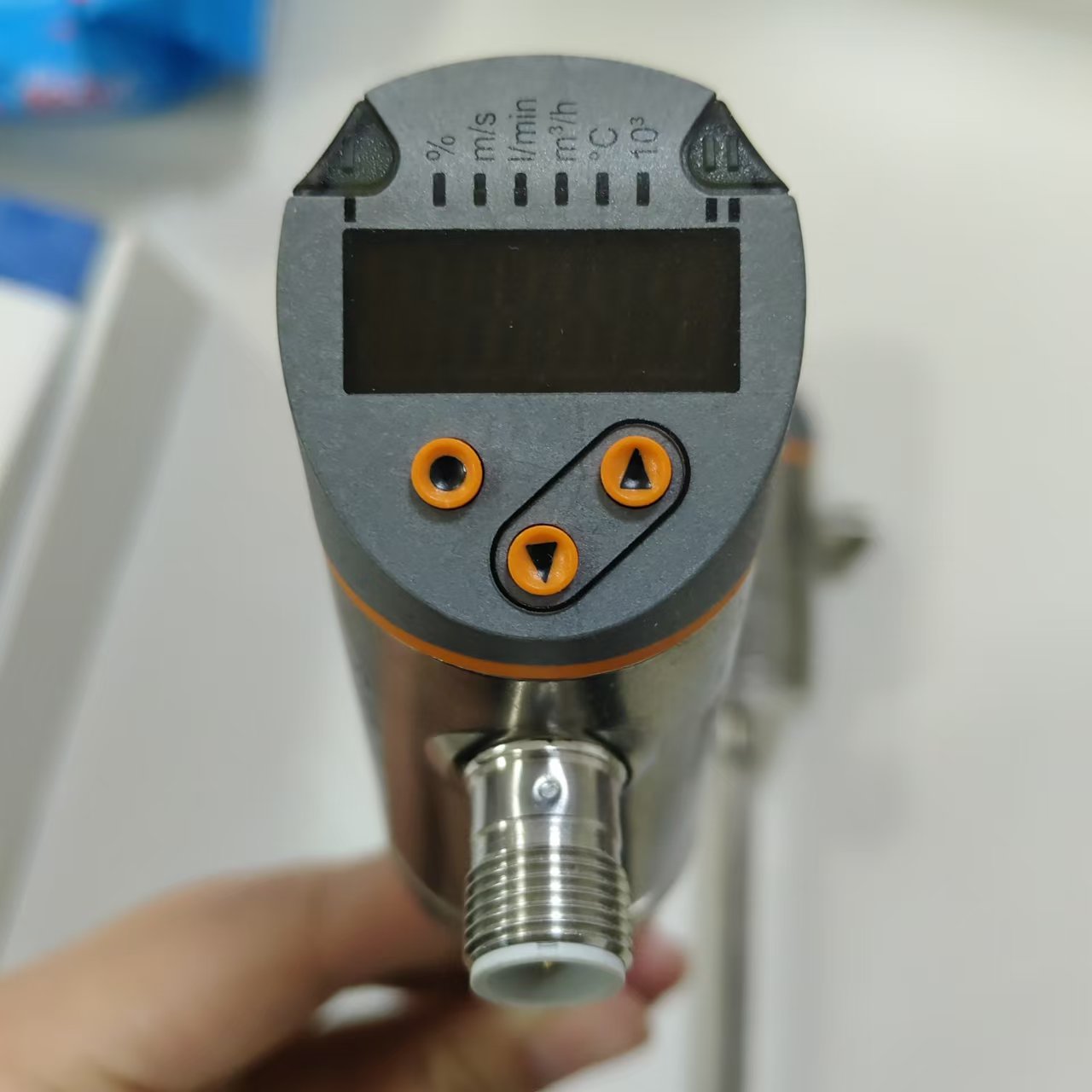

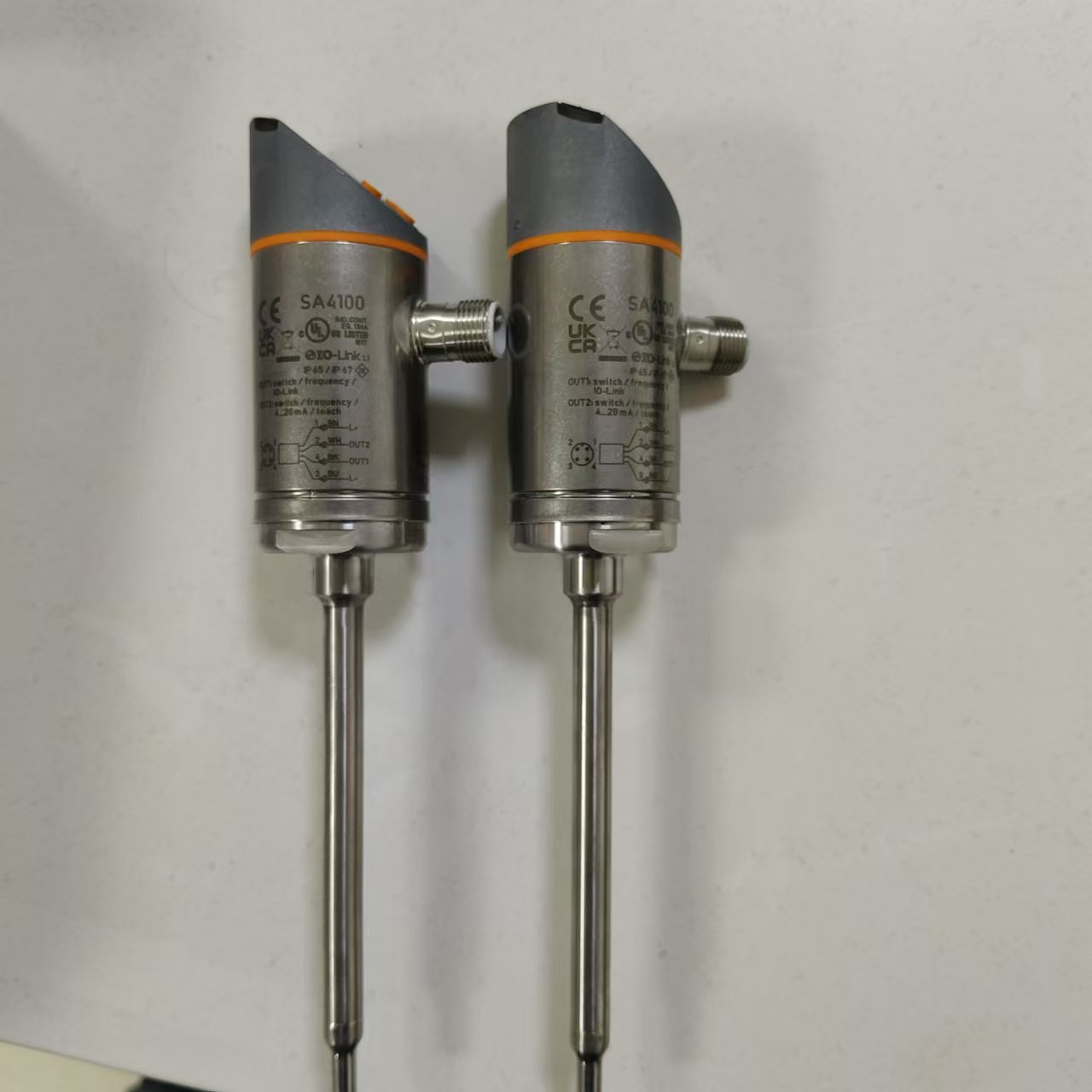

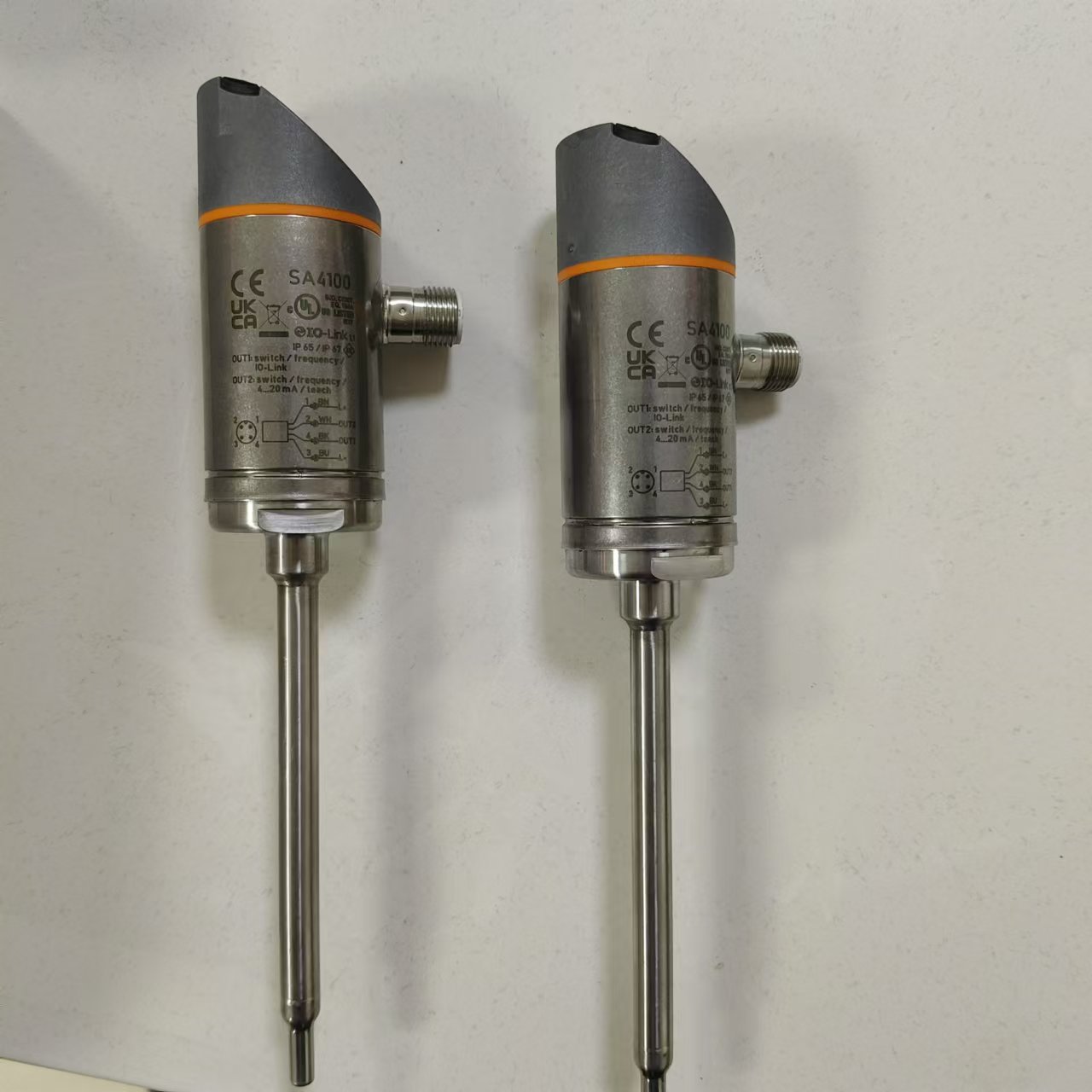

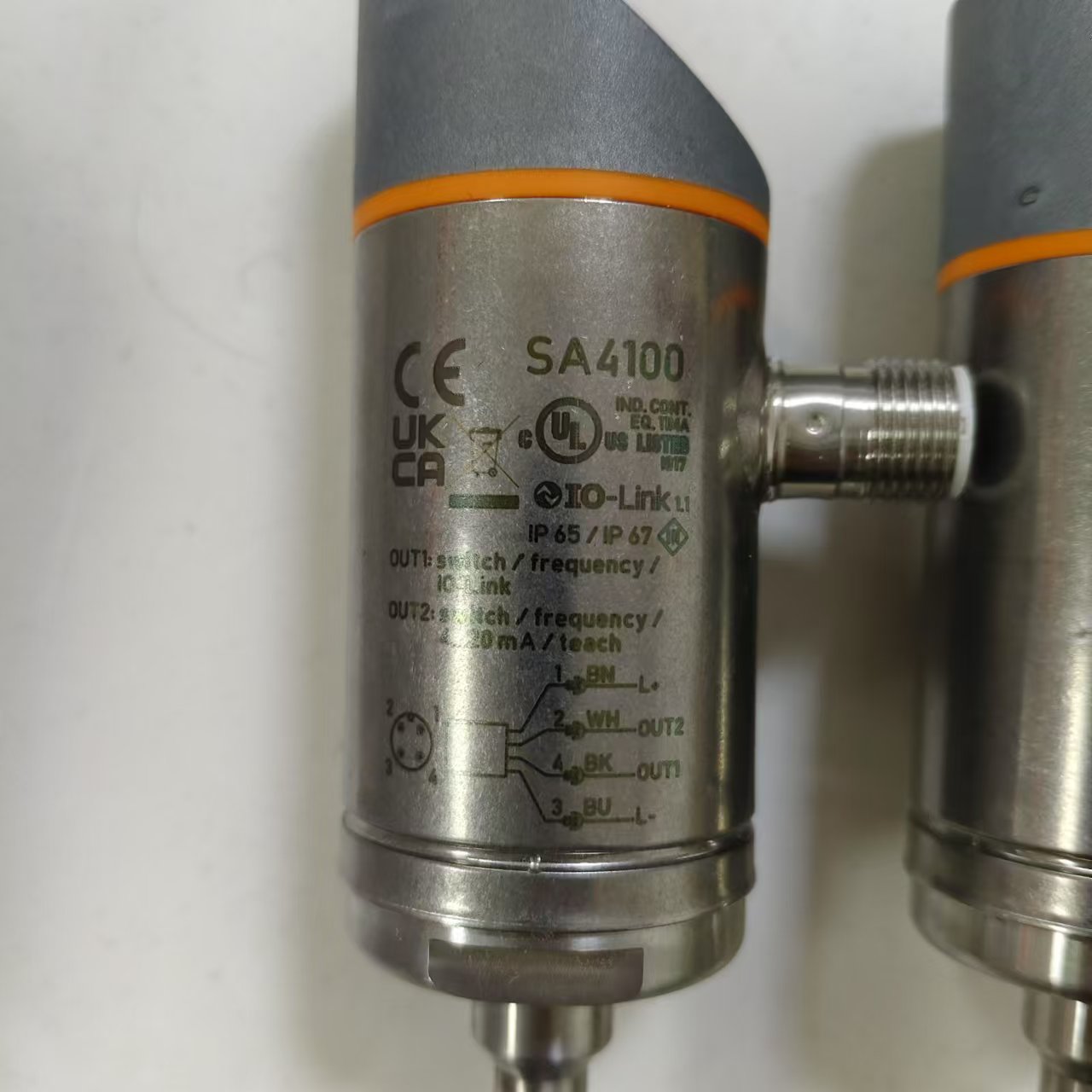

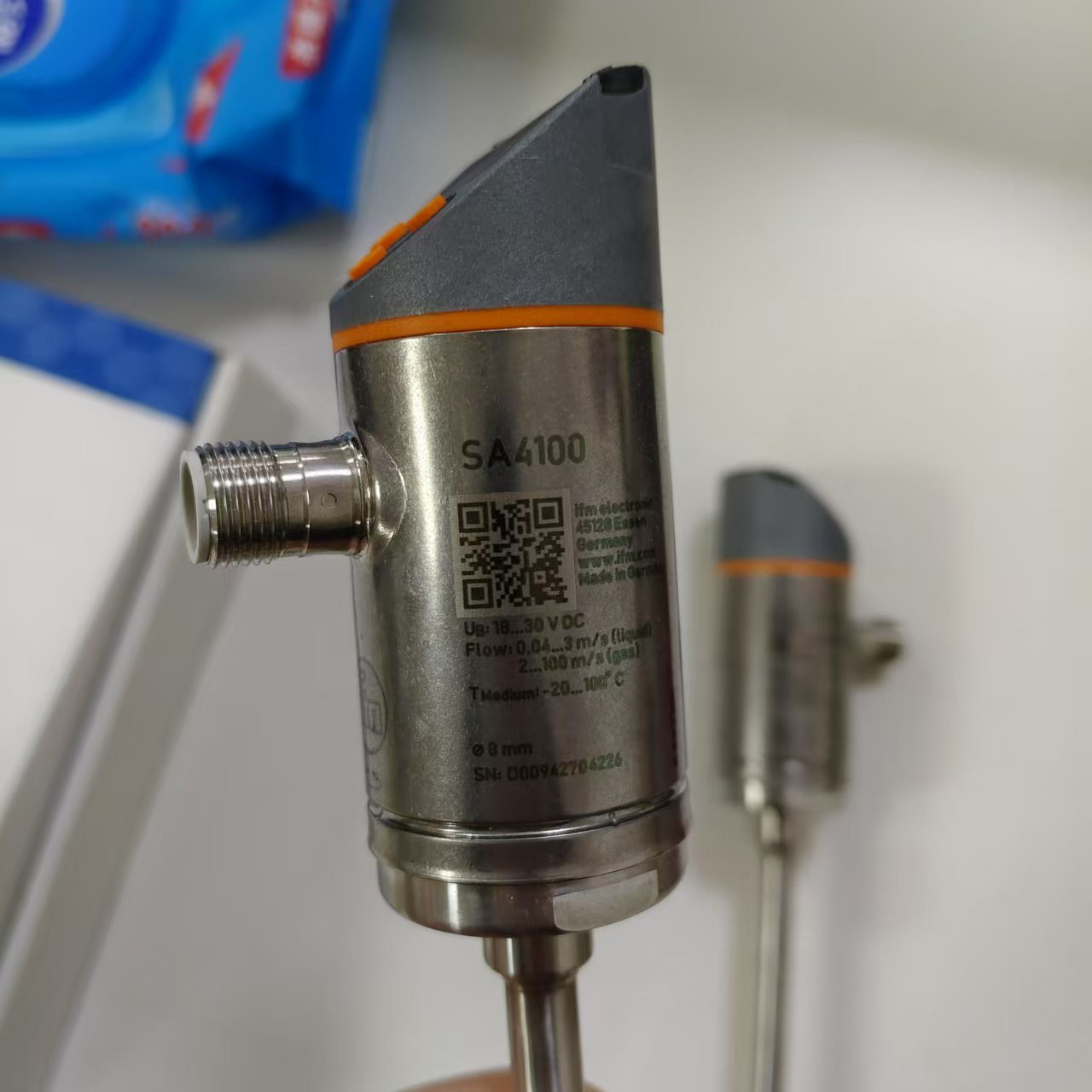

美国ifm 流量传感器、流量计、传感器、流量开关SA4100

一、核心产品特性

1. 智能通信与灵活配置：支持 IO-Link 1.1 版本智能通信，输出信号可配置（切换信号、模拟信号、频率信号），数字输出支持常开 / 常闭逻辑切换，模拟输出可扩展，适配不同控制需求；
2. 多介质兼容：可适配水、乙二醇溶液、低粘度油（≤40 mm²/s，40℃）、高粘度油（>40 mm²/s，40℃）、空气等多种介质，适用范围广；
3. 精准测量与监测：采用量热式测量原理，兼具流量与温度双监测功能，测量精度高、重复性好，温度分辨率达 0.2℃；
4. 高可靠性与防护：具备 IP65/IP67 防护等级，支持反向极性保护、短路保护（非锁存）与过载保护，适应恶劣工业环境；
5. 便捷操作与显示：配备 4 位红 / 绿字母数字显示，支持单位切换（%、米 / 秒、升 / 分钟、立方米 / 小时、℃、10⁻³），显示屏可旋转并关闭，搭配 LED 状态指示，操作直观。

二、详细技术参数

（一）基础信息

• 包装数量：1 件
• 重量：243 克
• 核心功能：流量传感器、流量计、流量开关（一体化设计）

（二）介质与工况参数

• 适配介质：水、乙二醇溶液、空气、低粘度油、高粘度油
• 介质温度范围：-20~100℃
• 压力等级：50 巴（5 MPa）；CRN 应用 MAWP：50 巴
• 介质温度梯度：100 K/min

（三）电气数据

• 工作电压：18~30 V DC
• 电流消耗：<100 毫安
• 反向极性保护：支持
• 开机延迟时间：10 秒
• 保护特性：短路保护（非锁存）、过载保护
• 切换输出直流电压降：2.5 V
• 切换输出直流额定电流：250 毫安
• 模拟输出负载：350 Ω

（四）输入 / 输出规格

• 数字输出数量：2 路（可配置常开 / 常闭）
• 模拟输出数量：1 路（4~20 毫安，可扩展）
• 总输出数量：2 路
• 输出信号类型：切换信号、模拟信号、频率信号、IO-Link（可配置）
• 电气设计：PNP/NPN
• 输出频率范围：0~1000 Hz

（五）测量与设定范围

1. 温度监测

• 测量范围：-20~100℃
• 分辨率：0.2℃

2. 液体介质（标准操作模式）

• 设定范围：0.04~3 米 / 秒
• 敏感度：0.04~3 米 / 秒

3. 液体介质（相对操作模式）

• 设定范围：0.04~6 米 / 秒
• 敏感度：0.04~3 米 / 秒

4. 气体介质（标准操作模式）

• 设定范围：2~100 米 / 秒
• 敏感度：30~100 米 / 秒

5. 气体介质（相对操作模式）

• 设定范围：2~200 米 / 秒
• 敏感度：30~100 米 / 秒

6. 探针长度（L）：100 毫米

7. 操作模式：相对模式（工厂默认）、液态模式、气态模式（推荐参考测量）

（六）准确性、重复性与温度漂移

1. 相对操作模式

• 准确性：±(7% MW + 2% MEW)（条件：灵敏度范围内；水 20~70℃；入口长度 1.5 m；DN25（DIN 2448）；按说明安装；其他介质 / 安装位置精度可能变化）
• 重复性：0.05 米 / 秒（水；流速 0.05~3 米 / 秒）

2. 温度监测

• 准确性：±0.3 K（水；流速 0.3~3 米 / 秒）；±1 K（空气；流速 > 10 米 / 秒）
• 温度漂移：±0.005 K/℃

3. 流量温度漂移：0.003 米 / 秒 × 1 / 开尔文（低于 20℃或高于 70℃）

（七）响应时间

• 流量响应时间：0.5 秒（T09；水）；0.8 秒（T09；乙二醇）；7 秒（T09；空气）；1.8 秒（T09；油）
• 温度监测动态响应（T09）：1.5 秒（水；流速 0.3~3 米 / 秒）

（八）软件编程与参数设置

• 可配置参数：滞后 / 窗口、常开 / 常闭、切换逻辑、电流 / 频率输出、介质选择、阻尼、示教功能、显示屏旋转 / 关闭、标准计量单位、过程值颜色
• 操作方式：通过 IO-Link 通信或示教功能进行参数配置

（九）接口通信规格

• 通信接口：IO-Link（1.1 版本）
• 变速器类型：COM2（38.4 kBaud）
• SDCI 标准：IEC 61131-9
• 功能配置文件：智能传感器（SSP 0），含通用配置、传感器功能、设备识别、处理数据变量、设备诊断功能
• SIO 模式：支持
• 所需主端口类：A
• 处理数据：模拟数据 2 路、二进制数据 2 路
• *小加工周期时间：3 毫秒
• 支持设备 ID：操作类型设备 ID（ModE=REL 时 533；ModE=GAS 时 547；ModE=LIQU 时 540）

（十）操作与储存环境

• 环境温度：-40~80℃
• 储存温度：-40~100℃
• 防护等级：IP 65、IP 67

（十一）机械数据

• 外壳形状：管状
• 尺寸规格：口径 φ8 mm / 长度 L=192 mm
• 外壳材料：不锈钢（1.4404/316L）、PBT-GF20、PBT-GF30
• 介质接触部分材料：不锈钢（1.4404/316L）
• 过程连接：夹具配件（口径 φ8 mm）
• 抗冲击性：DIN EN 60068-2-27，50 克（11 毫秒）
• 抗振动性：DIN EN 60068-2-6，5 g（10~2000 Hz）
• 平均无故障时间：180 年

（十二）显示与操作元素

• 显示装置：6 个绿色 LED（显示 %、米 / 秒、升 / 分钟、立方米 / 小时、℃、10⁻³）
• 切换状态指示：2 个黄色 LED
• 测量值显示：4 位红 / 绿字母数字显示

（十三）测试与认证

• 认证标准：DIN EN 60947-5-9
• UL 认证：UL 批准号 I017，文件编号 ULE174189

（十四）电气连接

• 连接器类型：1×M12 连接器
• 编码：A
• 触点：镀金
• 系统触点特性：镀金触点

三、备注说明

1. 缩写释义：MW = 测量值，MEW = 测量范围的*终值；
2. 产品需按安装说明规范布置，入口长度、安装位置等因素会影响测量精度；
3. 适配介质的粘度需符合标注要求，避免因介质特性超出范围导致测量偏差。
