产品介绍

意大利 MWM 制动器 POF-N024/15/FAC

一、品牌背景

意大利 MWM Freni e Frizioni（简称 MWM）成立于 1965 年，*初聚焦机械式离合器生产，2010 年拓展至卡钳离合器领域，2020 年实现全球业务布局。历经 55 年发展，MWM 专注于卡钳制动器、离合器、齿形离合器、扭矩限制联轴器等产品的设计与制造，凭借深厚技术积累和创新能力，可针对复杂需求提供定制化解决方案，产品融合前沿技术与工业经验，广泛服务于生产线、机器人、仓储物流、能源、船舶、风电等多领域。
其核心产品涵盖卡钳制动器、离合器、扭矩限制器等，按动力类型可分为气动、液压、电磁、手动等系列，覆盖汽车、工业炉、港口机械、舞台设备等数十个应用场景。

二、产品核心定位

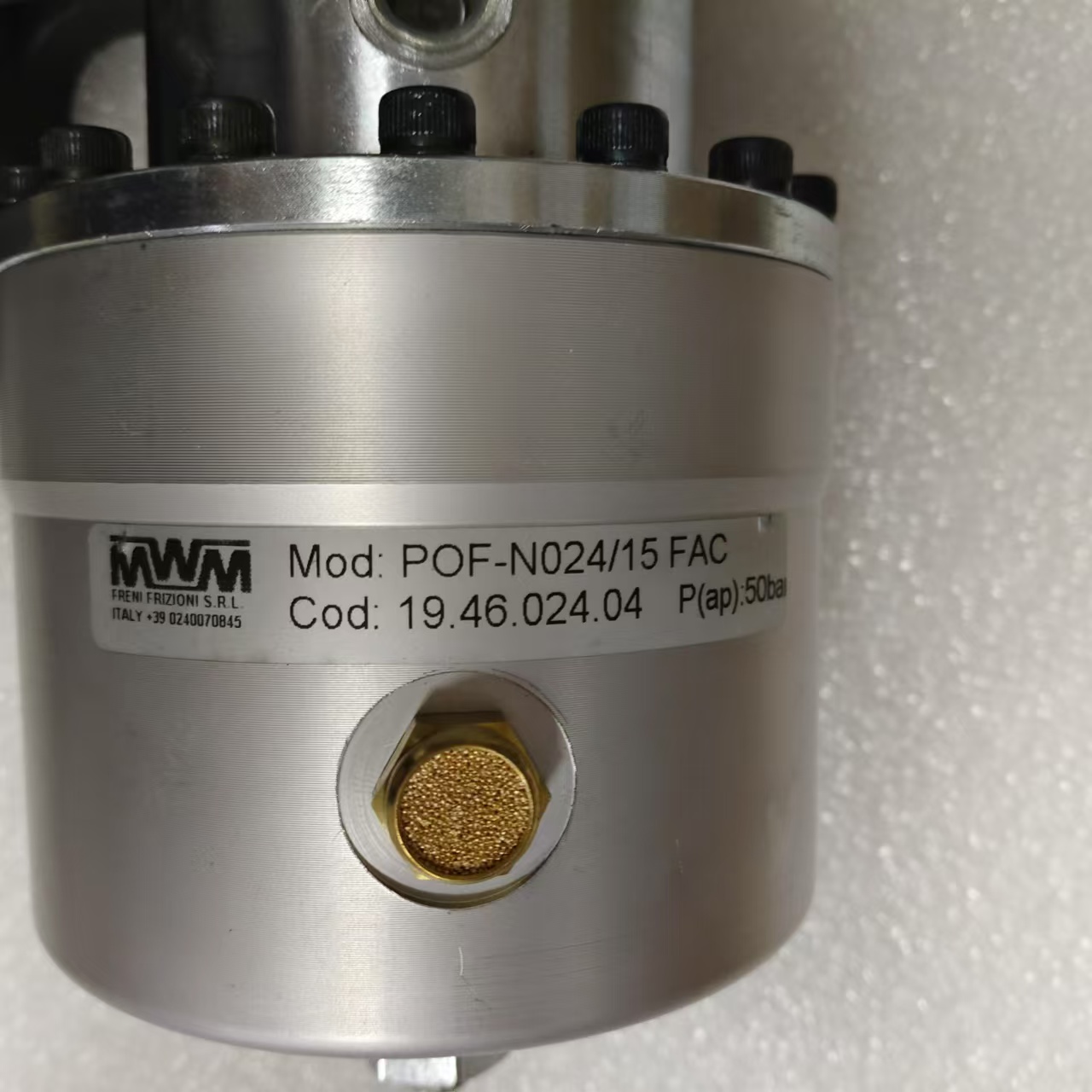

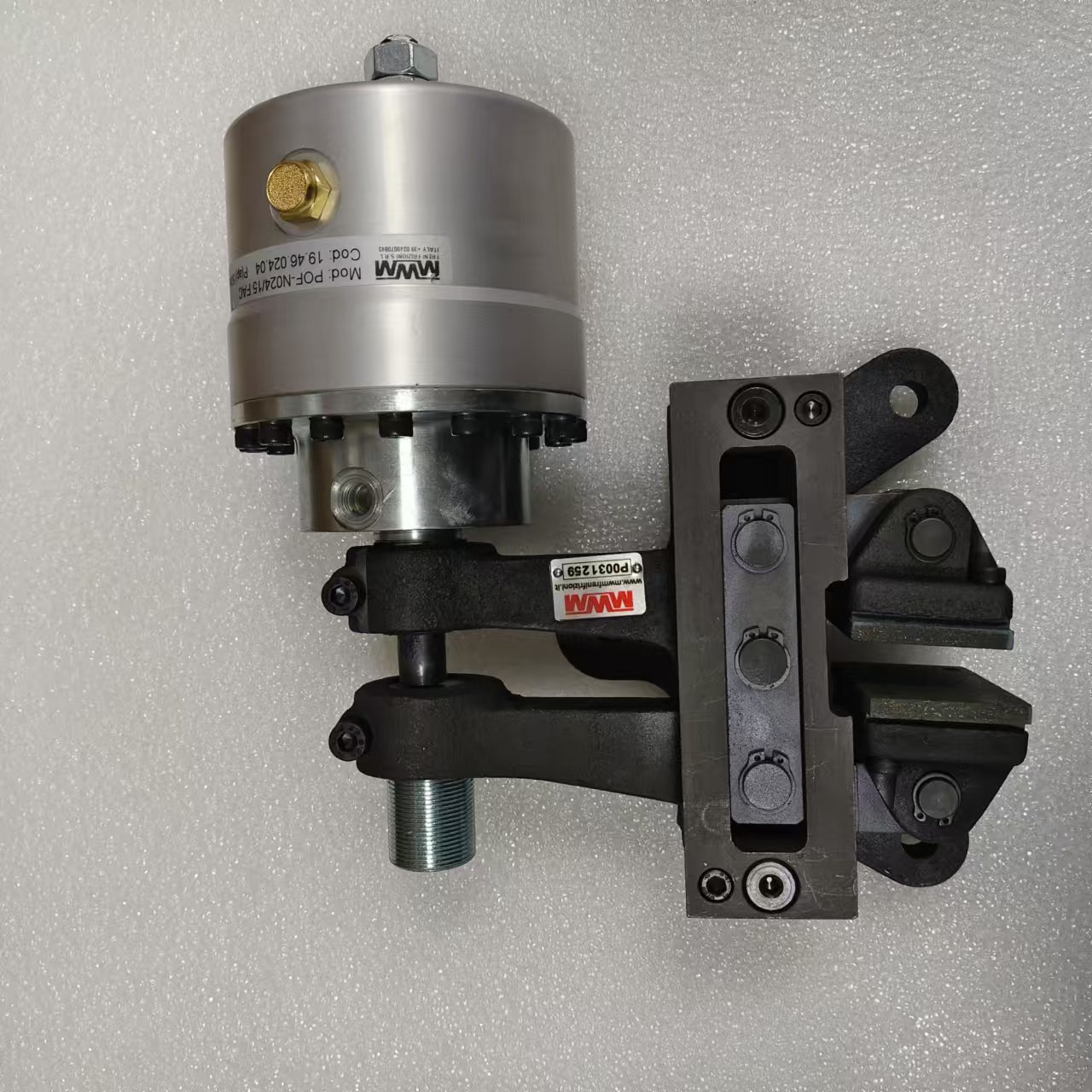

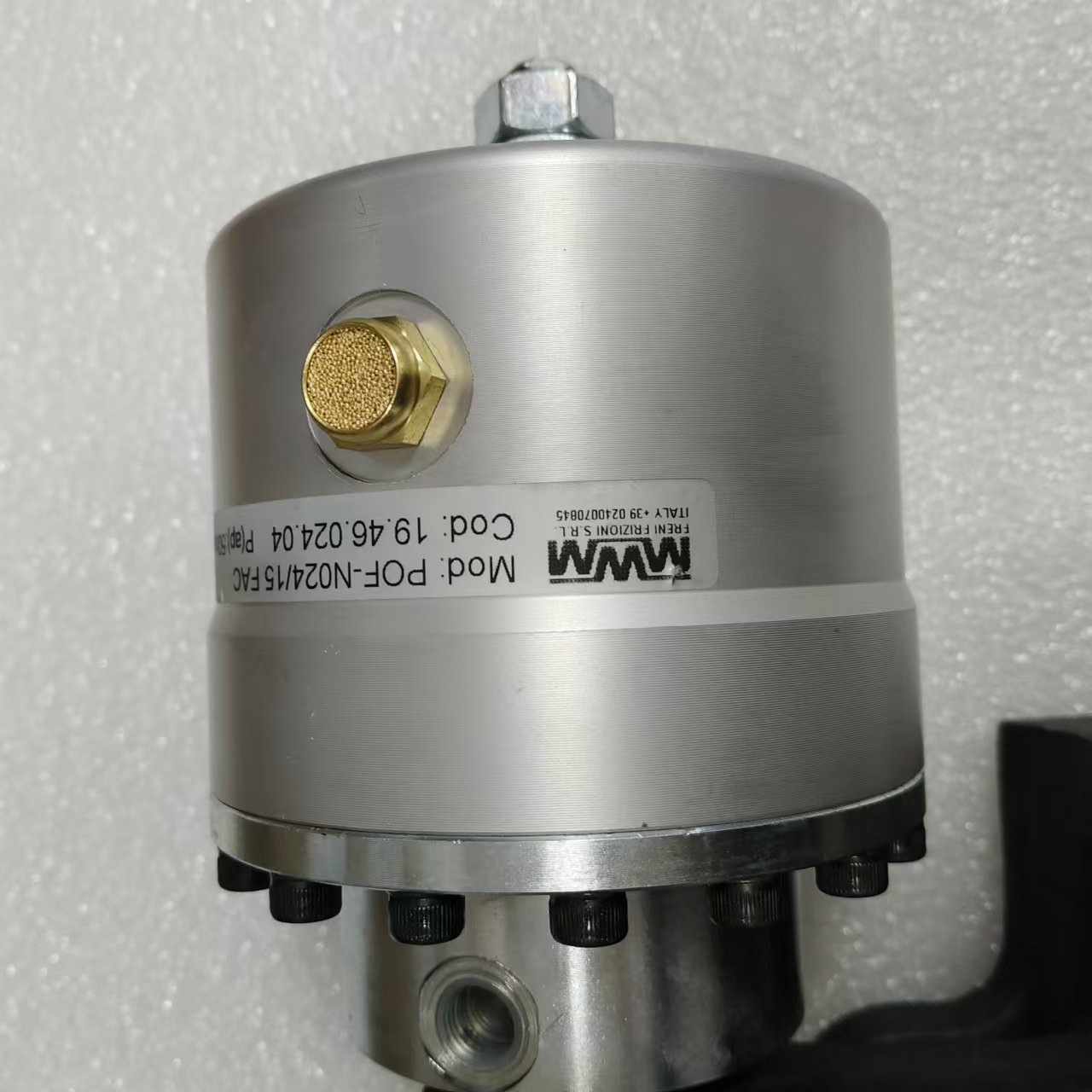

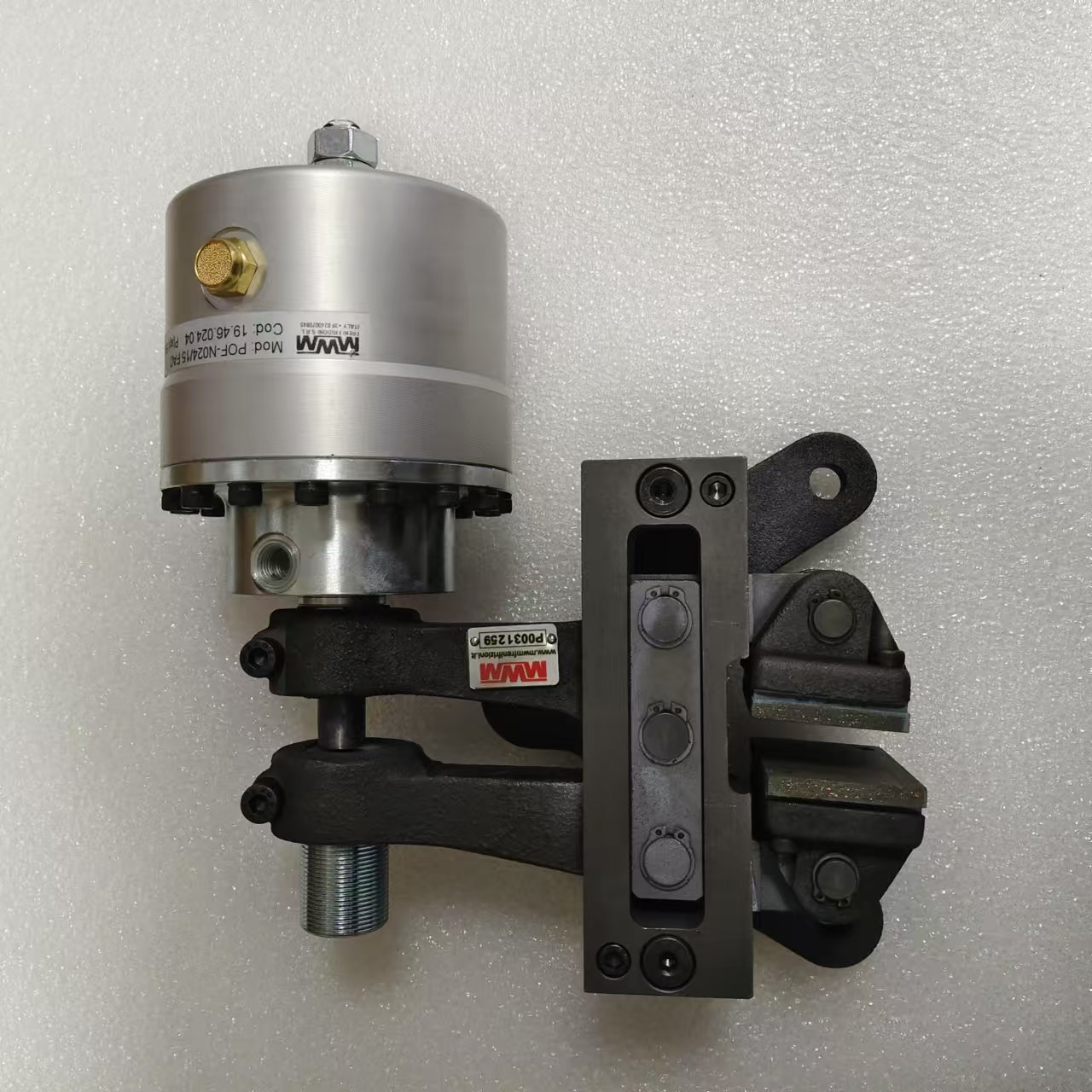

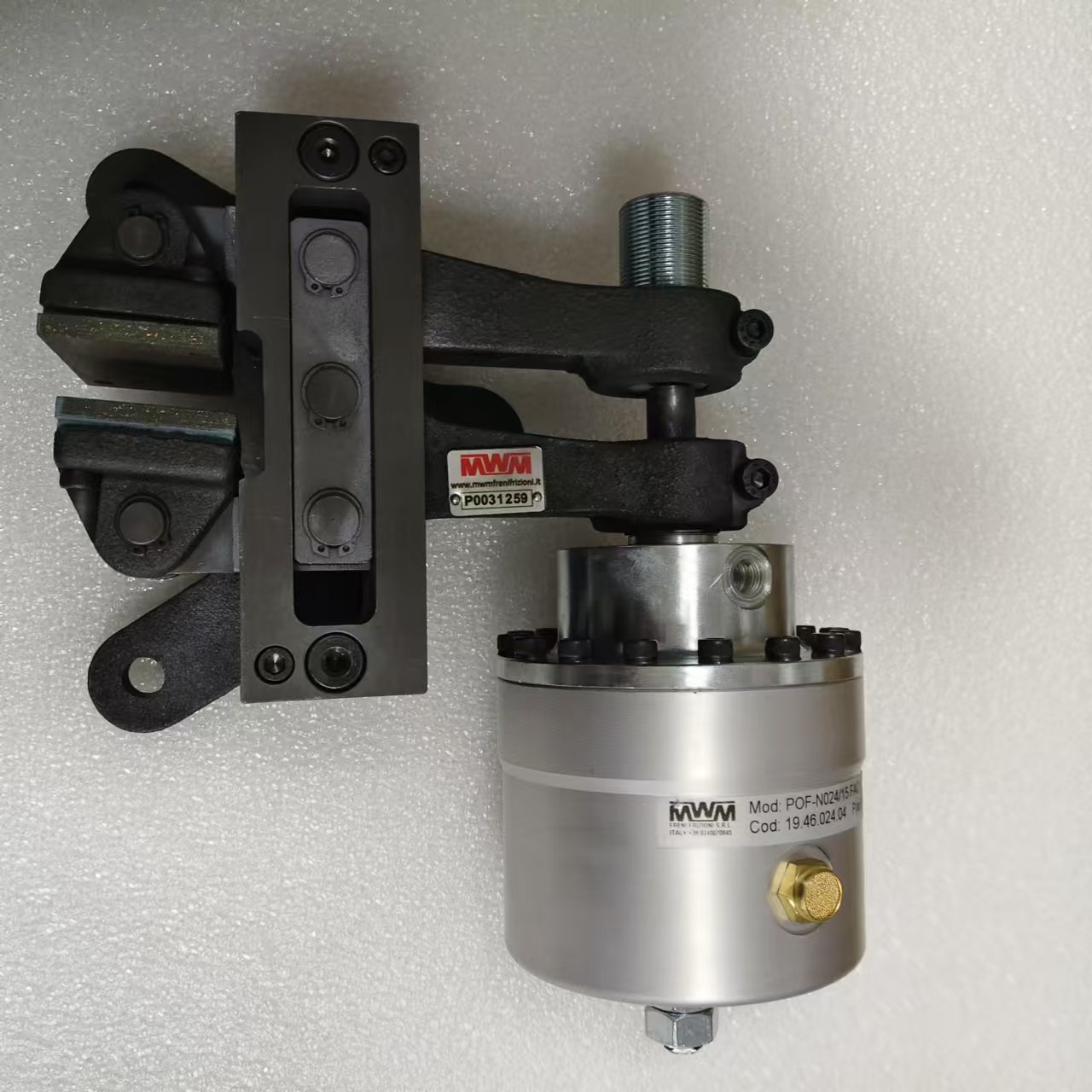

POF-N024/15/FAC 属于MWM POF-N024 系列，是一款液压释放式制动钳，属于安全级制动部件。其工作原理为 “弹簧提供制动力，液压油输入实现制动释放”，主要适配传输设备、旋转机构等工业机械，满足通用工业负载的紧急制动或静态制动需求，同时支持低温环境等特殊工况的定制化适配。

三、核心技术参数

（一）压力与气缸参数

• 释放压力：50bar，需通过液压系统稳定输入以确保制动释放到位；
• 气缸容积：32cm³，直接影响液压驱动部件的释放响应速度。

（二）制动力与制动性能

• 额定制动力：13170N（0bar 工况，无液压输入、弹簧完全作用时），适用于中高负载制动场景；
• 制动扭矩公式：ø（Ft​为制动力，ø为制动圆盘直径，单位：m），需结合实际圆盘尺寸计算具体扭矩；
• 初始制动扭矩：初始扭矩可能比额定值低 30%-50%，摩擦片完全贴合制动圆盘后达到额定值。

（三）摩擦片与圆盘适配

• 摩擦片：采用无石棉材料，总磨损量阈值为 9mm，磨损达标需及时更换；
• 适配圆盘：标准适配 12.7mm、25.4mm 厚度圆盘（对应型号 POF-N024/12.7、POF-N024/25.4）；本型号适配 15mm 厚度圆盘（需技术部门确认钳体开口调整方案）；圆盘材质推荐球墨铸铁（如 GS400-12）。

（四）尺寸与重量

• 核心尺寸：以同系列标准型号为例，POF-N024/12.7 关键尺寸为 A=12.7mm（圆盘厚度）、B=190mm、C=244mm、D *大 = 170mm、E *大 = 265mm；POF-N024/25.4 的 D *大 = 175mm、E *大 = 270mm；POF-N024/15/FAC 尺寸随 15mm 圆盘厚度适配调整，具体以技术图纸为准；
• 重量：12.1-12.3kg（12.7mm 版本约 12.1kg，25.4mm 版本约 12.3kg，15mm 版本介于两者之间）。

四、结构与功能特性

（一）材料与结构设计

• 主体材料：制动钳框架与钳体采用特殊钢材，提升耐磨损性与低温适应性；
• 核心组件：
  • 自动对中装置：确保制动钳与圆盘精准对齐，避免摩擦片偏磨；
  • 液压执行器：低温定制版本配备耐寒密封件与适配结构，防止液压油低温凝固。

（二）安装灵活性

• 安装方向：提供 “左侧安装”“右侧安装” 两种版本，适配设备空间布局；
• 圆盘适配：除标准 12.7mm、25.4mm 外，支持定制 15mm 等厚度圆盘（需技术部门确认钳体开口方案）。

五、安装与维护要求

（一）安装规范

• 遵循标准：符合欧盟 CE 指令 89/656、89/686；
• 人员防护：安装人员需佩戴手套、安全鞋、护目镜；
• 液压系统：使用矿物油（SAE ISO 46），禁止腐蚀性油品。

（二）维护要点

• 摩擦片：定期检查磨损，达 9mm 阈值时更换，更换前需释放液压压力；
• 液压部件：检查接口密封性，低温定制版本需定期补充防冻液（适配 - 30℃存储）；
• 禁止操作：接触液压油后需彻底清洁双手，无液压压力时禁止撬动制动钳。

六、特殊定制版本（低温适配型）

（一）工况适配

可在 - 20℃环境下正常工作，支持 - 30℃低温存储，适用于冷链、户外低温工业设备场景。

（二）特殊配置

• 外部同轴防冻液箱： 防止液压油低温凝固；
• 杠杆销注油嘴：便于低温下销轴注油，避免卡滞；
• 耐寒密封件：执行器密封件采用低温适配材质，保障 - 20℃下的密封性与灵活性。

七、相关系列型号

MWM POF 系列及同类制动产品相关型号包括：POF-N023_12,7、POF-N023_25,4、POF-N024_12,7、POF-N024_25,4、POPF-N230_12,7、POPF-N230_25,4、POPF-N240_12,7、POPF-N240_25,4、POH-N033_12,7、POH-N033_25,4、POH-N034_12,7、POH-N034_25,4、POHP-N330_12,7、POHP-N330_25,4、POHP-N340_12,7、POHP-N340_25,4、POT-N064_25,4、POT-N064_30、POT-N064_40、POD-N013_12,7、POD-N013_25,4、POD-N014_12,7、POD-N014_25,4、POTP-N660_40、POTP-N680_25,4、POTP-N680_30、POTP-N680_40、POTP-N700_25,4、POTP-N700_30、POTP-N700_40、POT-N066_25,4、POT-N066_30、POT-N066_40、POT-N068_25,4、POT-N068_30、POT-N068_40、POT-N070_25,4、POT-N070_30、POT-N070_40、POTP-N640_25,4、POTP-N640_30、POTP-N640_40、POTP-N660_25,4、POTP-N660_30 等。
