CR MAGNETICS平均有效值交流电压传感器CR4810、CR4820、CR4860

一、产品概述

CR4800 系列平均有效值交流电压传感器及变送器，核心功能是输出与交流电压输入成比例的直流信号，尤其适用于固定频率电压供电系统等通用场景，为电压监测与转换提供可靠解决方案。

二、型号说明（PART NUMBERS）

2.1 基础型号与输出对应

不同型号的元件数量、接线方式及输出类型如下：

型号	元件数量 / 接线方式	输出类型	特殊说明
CR4810	单元件	0-5 VDC 输出	-
CR4811	单元件	0-10 VDC 输出	UL 认证仅支持*高 300 VAC（UL Recognized up to 300 VAC）
CR4820	单元件	4-20 mADC 输出	-
CR4850	三元件、三线制	0-5 VDC 输出	-

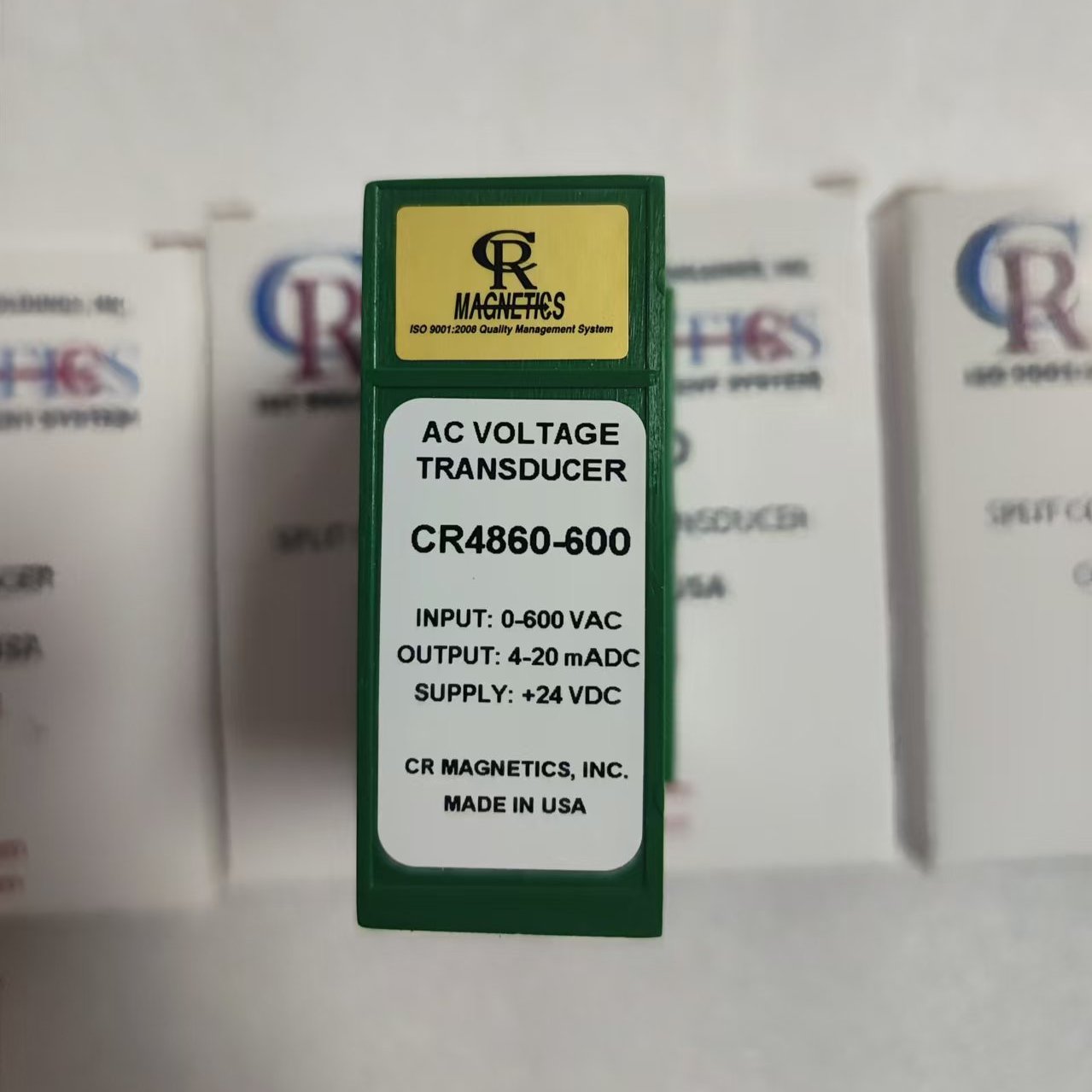

CR4860	三元件、三线制	4-20 mADC 输出	-
CR4870	三元件、四线制	0-5 VDC 输出	-
CR4880	三元件、四线制	4-20 mADC 输出	-

2.2 输入范围后缀

通过后缀可指定输入电压范围，对应关系如下：

后缀	对应输入电压范围
50	0-50 VAC
150	0-150 VAC
250	0-250 VAC
500	0-500 VAC

2.3 量程扩展说明

该系列传感器*大支持 600 VAC 输入（Ranges available up to and including 600 VAC）。若需进一步扩展量程，可搭配 CR Magnetics 专用电压互感器（Potential Transformers），具体方案可参考技术文档 “G 章节（Section G）”。

三、应用场景（Applications）

• 监测电机故障（Monitor Motor Faults）；
• 监测加热元件（Monitor Heating Elements）；
• 监测照明元件（Monitor Lighting Elements）；
• 远程电压检测（Remote Voltage Sensing）。

四、核心特性（Features）

• 安装灵活：支持 35mm DIN 导轨安装或面板安装（35mm DIN Rail or Panel Mount）；
• 输出多元：可选 0-5 VDC、0-10 VDC 或 4-20 mADC 输出（Available with 0-5 Vdc, 0-10Vdc or 4-20 mADC outputs），适配不同采集设备；
• 供电稳定：采用 24 VDC 供电（24 Vdc powered）；
• 隔离安全：输出与输入相互隔离（Outputs isolated from inputs），提升电气安全性；
• 调试便捷：外壳印有接线图，简化安装与维护流程（Connection diagram printed on case）。

五、监管认证（Regulatory Agencies）

• 安全标准：符合 UL 61010B-1（美国安全认证）、CAN/CSA-C22.2 No.61010-1-2004（加拿大 / 美国双标安全认证）、IEC 61010-1 及 BS EN 61010-1（国际电工委员会 / 英国标准）；
• 环保认证：符合 RoHS 有害物质限制指令，认证编号 E199795（RoHS E199795）；
• 质量管理：制造商通过 ISO 9001:2008 质量管理体系认证（ISO 9001:2008 Quality Management System）。

六、技术规格参数（SPECIFICATIONS）

参数项	规格详情
基本精度（Basic Accuracy）	0.5%
线性度（Linearity）	10%-100% 满量程（FS）
校准方式（Calibration）	平均检测、有效值校准（Average Sensing, RMS Calibrated）
温度漂移（Thermal Drift）	500 ppm/℃
工作温度（Operating Temperature）	0℃ 至 +60℃
振动测试标准（Vibration Tested To）	符合 IEC 60068-2-6:1995 标准
安装类别（Installation Category）	CAT II（第二类安装）
污染等级（Pollution Degree）	2 级
响应时间（Response Time）	250 毫秒（250 ms）
*大海拔（Altitude）	2000 米
绝缘电压（Insulation Voltage）	2500 VDC
供电电压（Supply Voltage）	24 VDC±10%
频率范围（Frequency Range）	50Hz-400Hz
平均无故障时间（MTBF）	大于 10 万小时（Greater than 100 K hours）
清洁方式（Cleaning）	湿布擦拭（Water-dampened cloth）
输出负载（Output Load）	4-20 mADC：0-500Ω；0-5 VDC：≥2kΩ
相对湿度（Relative Humidity）	5%-95%，无冷凝（Non-Condensing）
供电电流（Supply Current）	CR4810：典型 15mA，*大 30mA；CR4820：典型 23mA，*大 45mA；CR4850：典型 25mA，*大 110mA；CR4860：典型 55mA，*大 110mA；CR4870：典型 25mA，*大 110mA；CR4880：典型 55mA，*大 110mA
扭矩规格（Torque Specs.）	3.0 英寸・磅（0.4 牛・米，0.4Nm）
重量（Weight）	0.5 磅（约 0.23 千克）

七、外形与接线说明（OUTLINE DRAWING & CONNECTION DIAGRAM）

7.1 外形尺寸（单位：毫米 / 英寸，[] 内为毫米，后为英寸）

• 单元件型号（CR4810、CR4811、CR4820）：
  • 俯视图（Top View）：[73.1]×[26.6]（2.88×1.05）；[36.6]（1.44）；[3.3]（0.13）；
  • 端视图（End View）：[5.6]（0.22，典型值，TYP）；[83.3]（3.28）；总高 3.49 英寸。
• 三元件型号（CR4850、CR4860、CR4870、CR4880）：
  • 端视图（End View）：[25]（0.98）；[76.8]（3.02）；[5.6]（0.22，典型值，TYP）；总高 3.49 英寸。

7.2 可选安装件

配套 DIN 导轨安装夹（DIN RAIL MOUNTING CLIP），便于导轨式安装。

7.3 接线示意图

不同型号的接线标识与功能对应如下：

型号	接线标识	对应功能
CR4810	INPUT 1（输入 1）、OUTPUT 1（输出 1）	单元件交流电压输入、0-5 VDC 输出
CR4820	INPUT（输入）、OUTPUT（输出）	单元件交流电压输入、4-20 mADC 输出
CR4850	L1-N、L2-N、L3-N（输入）、OUTPUT（输出）、SUPPLY（供电）	三元件三线制交流电压输入（L1/L2/L3 对中性线 N）、0-5 VDC 输出、24 VDC 供电

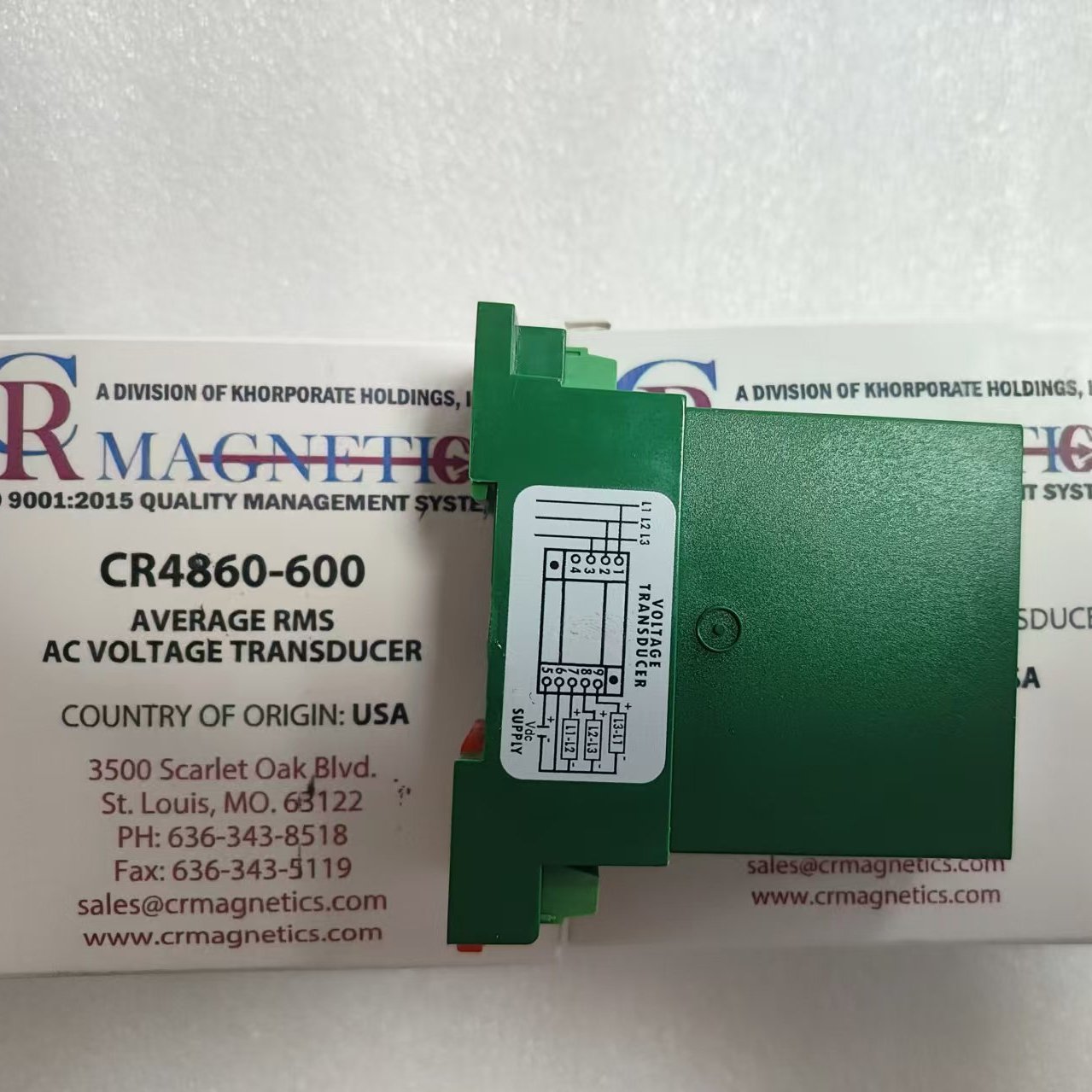

CR4860	L1-N、L2-N、L3-N（输入）、OUTPUT（输出）、SUPPLY（供电）	三元件三线制交流电压输入、4-20 mADC 输出、24 VDC 供电
CR4870	L1、L2、L3、N（输入）、OUTPUT（输出）、SUPPLY（供电）	三元件四线制交流电压输入（L1/L2/L3 及中性线 N）、0-5 VDC 输出、24 VDC 供电
CR4880	L1、L2、L3、N（输入）、OUTPUT（输出）、SUPPLY（供电）	三元件四线制交流电压输入、4-20 mADC 输出、24 VDC 供电

7.4 安装注意事项（NOTE）

建筑安装时，需在操作人员易触及且靠近设备的位置设置开关或断路器，并明确标识该开关 / 断路器为 “设备断开装置”（The building installation must have a switch or circuit-breaker that is in close proximity and within easy reach of the operator. The switch or circuit breaker shall be marked as the disconnecting device for the equipment.）。
