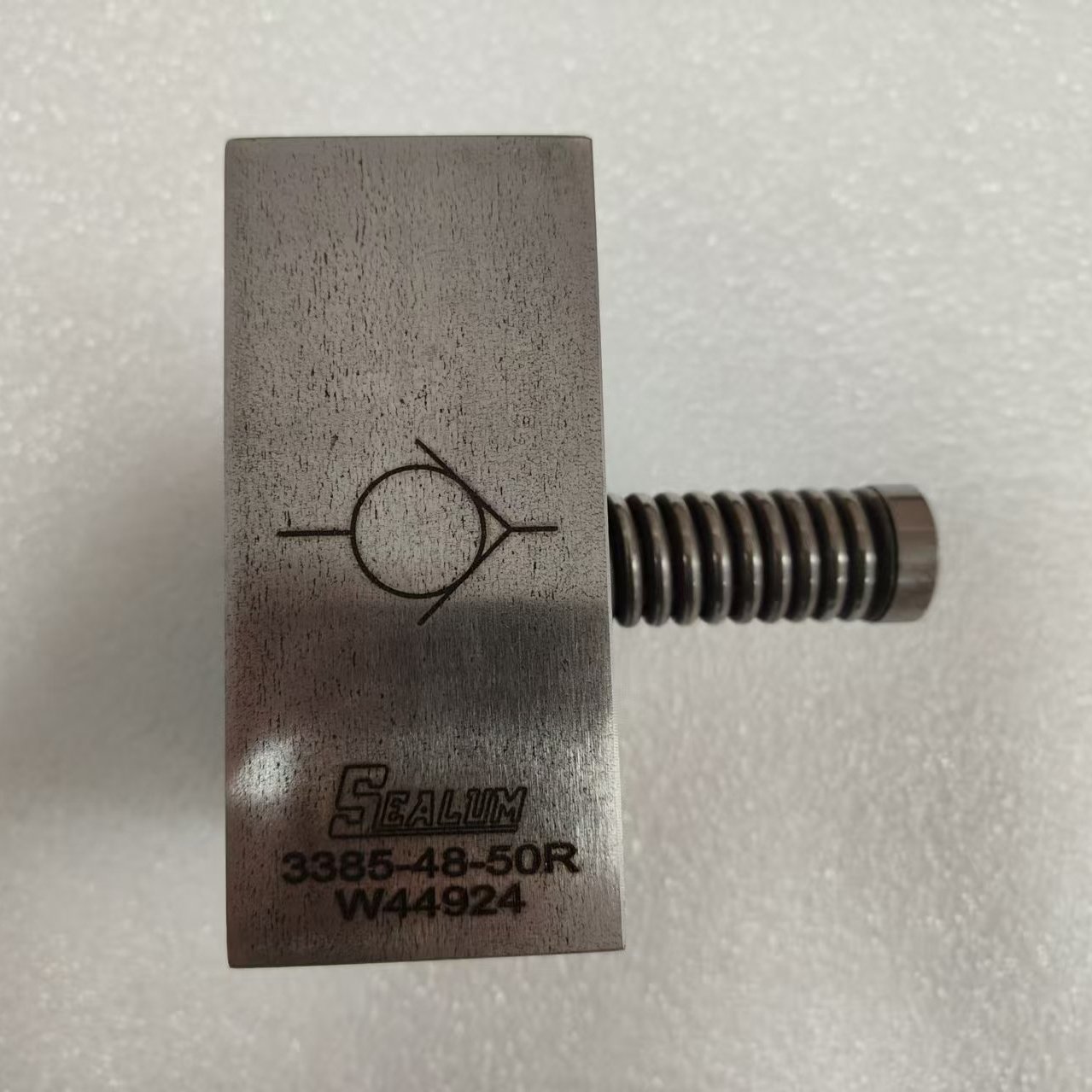

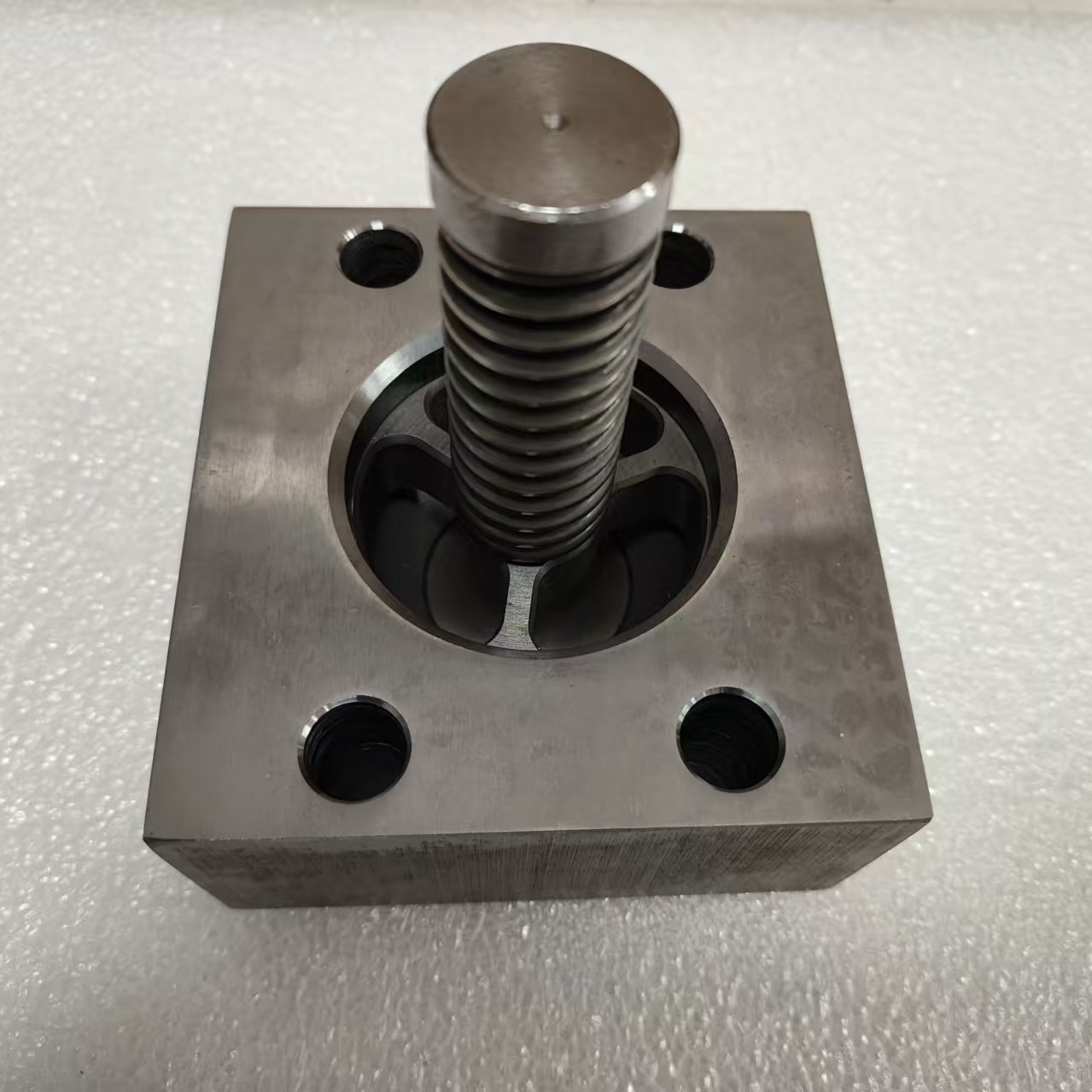

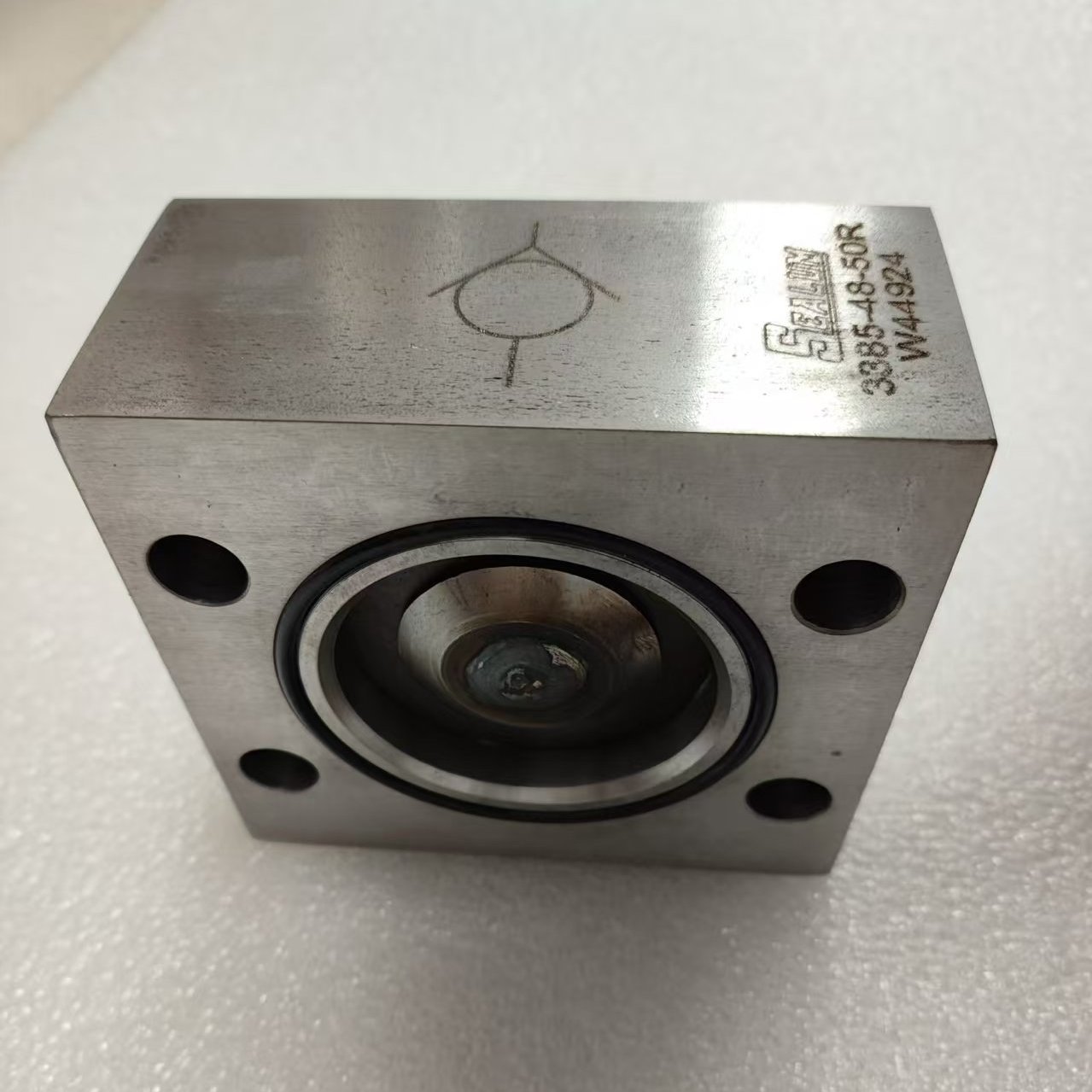

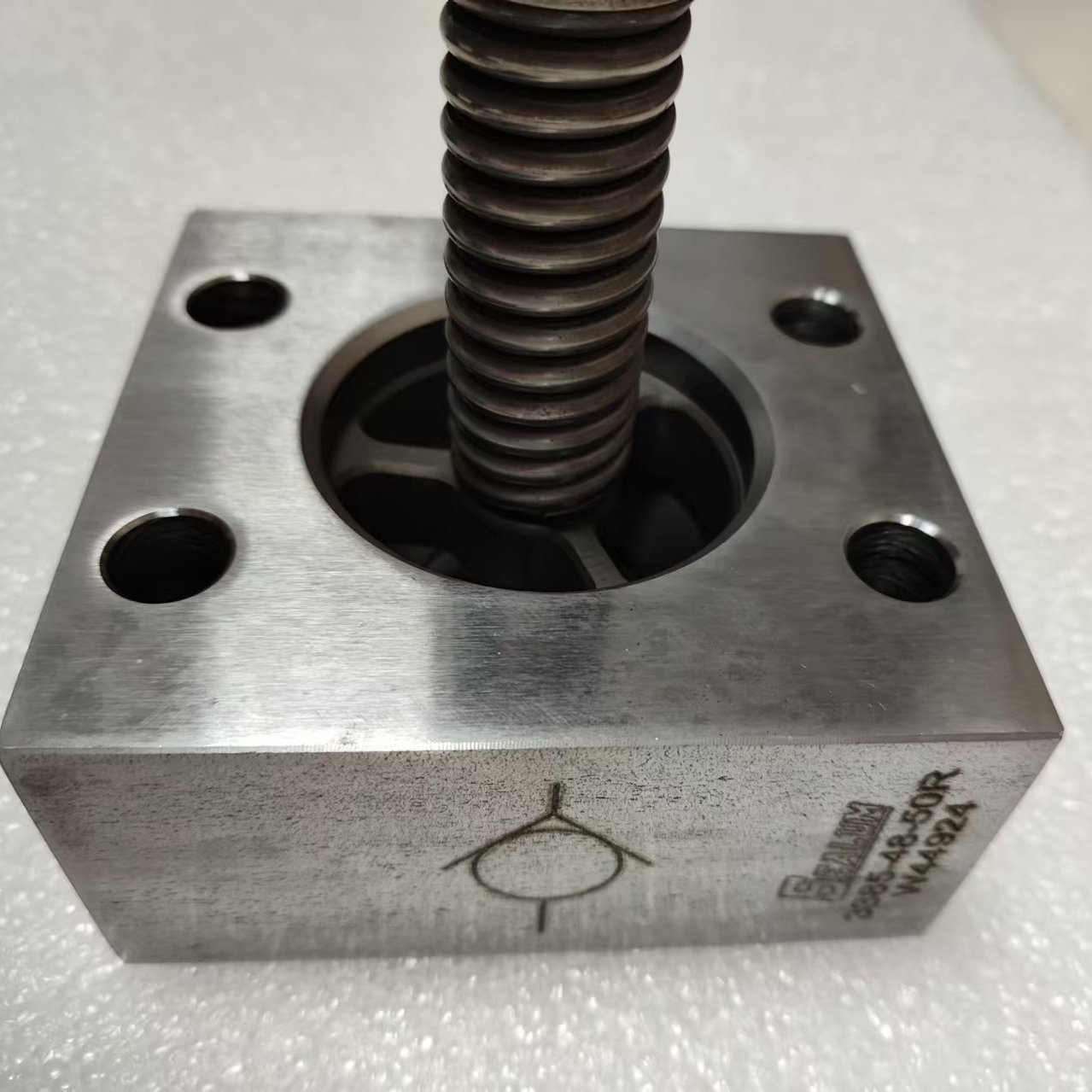

SEALUN 直列式止回阀3385-48-50R、B3295-12、B3673-28、B3255-100

产品介绍

一、品牌概况

SEALUN（加拿大 Sealum Industries Ltd）是工业密封与流体控制解决方案供应商，核心优势在于全流程自主化能力：不仅可在内部完成所有产品的设计与制造，还能自主生产产品线全品类组件。作为制造商，SEALUN 可严格把控产品质量与精度，多数情况下能高效推进定制化零件的生产，为客户提供快速响应。

二、直列式止回阀产品概述（含重点型号）

SEALUN 直列式止回阀（含 3385-48-50R、B3295-12、B3673-28、B3255-100 等型号）提供三种标准开启压力，适配不同工况需求，核心结构与材质参数如下：

部件（Component）	材质与工艺	功能特点
阀芯（Poppets）	4140 热处理钢加工制成	高强度、耐磨损，确保密封可靠性
阀座（Seats）	65-45-12 铸铁加工制成	适配阀芯，提升密封贴合度
阀体（Bodies）	常规库存：C1018 钢；按需可选：316 不锈钢	常规场景与耐腐蚀场景灵活适配
结构细节	阀杆与阀芯焊接固定，组件通过挡圈固定于阀体	连接稳固，避免松动，延长使用寿命

开启压力选项：5 磅 / 平方英寸（PSI）、30 磅 / 平方英寸（PSI）、50 磅 / 平方英寸（PSI），重点型号 3385-48-50R 的开启压力为 50PSI。

三、型号编码规则与订购信息

SEALUN 直列式止回阀型号采用分段编码，可通过型号快速识别产品规格，以3385-48-50R（重点型号） 与示例 “3385-32-50R SS” 为例，编码规则解析如下：

型号分段	代表含义	具体说明（以重点型号为例）
前半段（如 3385-48）	产品样式 + 尺寸规格	“3385” 代表三明治式 Code 61 规格；“48” 对应法兰尺寸 3.00 英寸（3385-48-*** 为 3.00 英寸法兰型号）
中间数字（5/30/50）	开启压力	“50” 代表开启压力 50PSI（3385-48-50R 的开启压力为 50PSI）
R / 空白	流动方向	“R” 代表反向自由流动；空白为标准自由流动（3385-48-50R 为反向自由流动）
末尾字符（SS / 空白）	阀体材质	“SS” 为 316 不锈钢；空白为 C1018 钢（未标注则默认 C1018 钢）

示例参考：3385-32-50R SS 代表 “三明治式 Code 61 规格、2.00 英寸法兰、50PSI 开启压力、反向自由流动、316 不锈钢阀体” 的止回阀。

四、直列式止回阀分类与技术参数

SEALUN 直列式止回阀按安装方式与接口类型分为四大类，各类型下细分规格，核心参数（单位：英寸，未标注除外）如下：

4.1 三明治式直列式止回阀（Code 61/62 规格）

4.1.1 Code 61 规格（含重点型号 3385-48-50R）

注：“L” 代表对应开启压力下的尺寸（5PSI L=5PSI 开启压力尺寸、30PSI L=30PSI 开启压力尺寸、50PSI L=50PSI 开启压力尺寸）

型号	法兰尺寸	GG	Q	EE	O	T	5PSI L	30PSI L	50PSI L	备注（重点型号关联）
-	-	1.03	2.06	2.00	2.81	1.25	-	-	-	通用尺寸参数
-	-	1.19	2.31	2.50	3.13	1.25	-	-	-	通用尺寸参数
-	-	1.41	2.75	3.00	3.69	1.50	-	-	-	通用尺寸参数
-	-	1.69	3.06	3.50	4.00	2.00	-	-	-	通用尺寸参数
-	-	2.00	3.50	4.00	4.50	2.00	-	-	-	通用尺寸参数
-	-	2.44	4.19	5.00	5.31	2.50	-	-	-	通用尺寸参数
-	-	2.75	4.75	5.00	6.00	3.00	-	-	-	通用尺寸参数
-	-	3.06	5.13	6.00	6.38	3.00	-	-	-	通用尺寸参数
3385-16-***	1.00	-	-	-	-	-	1.56	1.94	2.34	-
3385-20-***	1.25	-	-	-	-	-	1.69	2.31	2.56	-
3385-24-***	1.50	-	-	-	-	-	1.97	2.53	2.94	-
3385-32-***	2.00	-	-	-	-	-	2.78	3.78	4.62	-
3385-40-***	2.50	-	-	-	-	-	3.09	4.68	5.59	-
3385-48-*	3.00	-	-	-	-	-	3.62	5.25	5.68	含重点型号 3385-48-50R
3385-56-***	3.50	-	-	-	-	-	4.13	6.25	7.00	-
3385-64-***	4.00	-	-	-	-	-	4.62	7.31	8.31	-

4.1.2 Code 62 规格

型号	法兰尺寸	GG	Q	EE	O	T	5PSI L	30PSI L	50PSI L
3386-16-***	1.00	1.09	2.25	2.2	3.25	1.25	1.56	1.94	2.34
3386-20-***	1.25	1.25	2.63	3.0	3.75	1.25	1.69	2.31	2.56
3386-24-***	1.50	1.44	3.13	3.5	4.44	1.50	1.97	2.53	2.94
3386-32-***	2.00	1.75	3.81	4.0	5.25	2.00	2.78	3.78	4.62

4.2 法兰安装式直列式止回阀（Code 61/62 规格）

4.2.1 Code 61 规格

型号	法兰尺寸	GG	Q	EE	O	T	5PSI L	30PSI L	50PSI L
-	-	1.03	2.06	2.75	2.75	1.25	-	-	-
-	-	1.19	2.31	3.13	3.00	1.25	-	-	-
-	-	1.41	2.75	4.00	3.69	1.50	-	-	-
-	-	1.69	3.06	4.00	4.00	2.00	-	-	-
-	-	2.00	3.50	4.50	4.50	2.00	-	-	-
-	-	2.44	4.19	5.50	5.31	2.50	-	-	-
-	-	2.75	4.75	6.00	6.00	3.00	-	-	-
-	-	3.06	5.13	6.50	6.19	3.00	-	-	-
3387-16-***	1.00	-	-	-	-	-	1.56	1.94	2.34
3387-20-***	1.25	-	-	-	-	-	1.69	2.31	2.56
3387-24-***	1.50	-	-	-	-	-	1.97	2.53	2.94
3387-32-***	2.00	-	-	-	-	-	2.78	3.78	4.62
3387-40-***	2.50	-	-	-	-	-	3.09	4.68	5.59
3387-48-***	3.00	-	-	-	-	-	3.62	5.25	5.68
3387-56-***	3.50	-	-	-	-	-	4.13	6.25	7.00
3387-64-***	4.00	-	-	-	-	-	4.62	7.31	8.31

4.2.2 Code 62 规格

型号	法兰尺寸	GG	Q	EE	O	T	5PSI L	30PSI L	50PSI L
3388-16-***	1.00	1.09	2.25	3.2	3.25	1.25	1.56	1.94	2.34
3388-20-***	1.25	1.25	2.63	4.0	3.75	1.25	1.69	2.31	2.56
3388-24-***	1.50	1.44	3.13	4.5	4.44	1.50	1.97	2.53	2.94
3388-32-***	2.00	1.75	3.81	5.2	5.25	2.00	2.78	3.78	4.62

4.3 O 型圈凸台接口（ORB）直列式止回阀

4.3.1 雌型 ORB + 雄型 ORB（标准自由流动）

型号	雌型 ORB 规格	雄型 ORB 规格
3024-20-***	#20（1 又 5/8 英寸 - 12 牙）	#20（1 又 5/8 英寸 - 12 牙）
3024-24-***	#24（1 又 7/8 英寸 - 12 牙）	#24（1 又 7/8 英寸 - 12 牙）
3024-32-***	#32（2 又 1/2 英寸 - 12 牙）	#32（2 又 1/2 英寸 - 12 牙）

4.3.2 双雌型 ORB

型号	雌型 ORB 规格 1	雌型 ORB 规格 2
3025-20-***	#20（1 又 5/8 英寸 - 12 牙）	#20（1 又 5/8 英寸 - 12 牙）
3025-24-***	#24（1 又 7/8 英寸 - 12 牙）	#24（1 又 7/8 英寸 - 12 牙）
3025-32-***	#32（2 又 1/2 英寸 - 12 牙）	#32（2 又 1/2 英寸 - 12 牙）

4.4 国家管螺纹（NPT）直列式止回阀

4.4.1 雌型 NPT + 雄型 NPT（标准自由流动）

型号	雌型 NPT 规格	雄型 NPT 规格
3022-20-***	1.25 英寸 - 11.5 牙	1.25 英寸 - 11.5 牙
3022-24-***	1.50 英寸 - 11.5 牙	1.50 英寸 - 11.5 牙
3022-32-***	2.00 英寸 - 11.5 牙	2.00 英寸 - 11.5 牙
3022-40-***	2.50 英寸 - 8 牙	2.50 英寸 - 8 牙
3022-48-***	3.00 英寸 - 8 牙	3.00 英寸 - 8 牙
3022-56-***	3.50 英寸 - 8 牙	3.50 英寸 - 8 牙
3022-64-***	4.00 英寸 - 8 牙	4.00 英寸 - 8 牙

4.4.2 双雌型 NPT

型号	雌型 NPT 规格 1	雌型 NPT 规格 2
3023-20-***	1.25 英寸 - 11.5 牙	1.25 英寸 - 11.5 牙
3023-24-***	1.50 英寸 - 11.5 牙	1.50 英寸 - 11.5 牙
3023-32-***	2.00 英寸 - 11.5 牙	2.00 英寸 - 11.5 牙
3023-40-***	2.50 英寸 - 8 牙	2.50 英寸 - 8 牙
3023-48-***	3.00 英寸 - 8 牙	3.00 英寸 - 8 牙
3023-56-***	3.50 英寸 - 8 牙	3.50 英寸 - 8 牙
3023-64-***	4.00 英寸 - 8 牙	4.00 英寸 - 8 牙

五、压降与流量规格（止回阀性能参数）

5.1 测试条件

• 测试介质：德士古 Rando HDZ-32 液压油
• 测试温度：50℃
• 油液粘度：130SSU（赛氏通用粘度）
• 数据说明：5PSI 止回阀为实测数据，30PSI、50PSI 止回阀数据由实测结果推算得出。

5.2 各尺寸止回阀性能参数

（横坐标：流量，单位加仑 / 分钟（GPM）；纵坐标：压降，单位 PSI）

止回阀尺寸	流量范围（GPM）	压降范围（PSI）	压降规律
1.00 英寸	0-140	0-360	50PSI 开启压力压降*高，5PSI *低
1.25 英寸	0-140	0-240	50PSI 开启压力压降*高，5PSI *低
1.50 英寸	0-140	0-160	50PSI 开启压力压降*高，5PSI *低
2.00 英寸	0-140	0-80	50PSI 开启压力压降*高，5PSI *低
2.50 英寸	0-140	0-50	50PSI 开启压力压降*高，5PSI *低
3.00 英寸	0-140	0-50	50PSI 开启压力压降*高，5PSI *低

六、SEALUN 其他流体控制产品与应用

6.1 产品应用领域

SEALUN 阀门（含止回阀、液压阀、法兰等）核心服务于严苛工业环境，主要应用领域包括：石油化工、天然气、液化气、化学工业、管道输送系统、储罐、装卸系统、加热炉、反应器、机械工业、农业工程、食品工业、自动化工程、医学工程、铁路行业、汽车制造、航空航天、航运工程、气动工程、制药、材料处理、厂房建设等。

6.2 核心产品品类（除直列式止回阀外）

• 执行元件：液压缸、气缸
• 阀类组件：歧管阀、阀组、插入阀、液压阀、球阀
• 连接与固定件：接头、法兰、双螺栓法兰、方形法兰、轴台、拉紧单元、轴毂连接
• 其他配件：钢珠、凸轮和滚柱从动件、直线衬套、ASK 轴承单元等

6.3 主要产品型号（含重点型号）

（1）B3295 系列（重点型号：B3295-12、B3295-28）

B3295-12、B3295-16、B3295-20、B3295-22、B3295-24、B3295-28、B3295-32、B3295-36、B3295-44、B3295-56、B3295-64

（2）B3673 系列（重点型号：B3673-28）

B3673-28、B3673-48、B3673-56、B3673-64

（3）B3255 系列（重点型号：B3255-100）

B3255-20、B3255-100

（4）其他系列

B3676-56、B3678-24、B3678-4、B3678-12、B3296-20、B3296-44、B2078-4-4、B3806-60、B3790-15-L、B3790-80-L、TH30-(stroke)-18-C1486、TH60-(stroke)-35-C1551、SS29-20.8-09-H5028、MB201-0-8AM、MB203-0-12AM、MB504-0-12AM、MB654-0-12AM、MB2210-12A、MC1466-0-20C1S、MB652-0-16AM、MB2211-16A、MC1313-0-20C1S、MC700-0-24C1S、MC1467-24S、MB2557-0-16-AM、MB2558-0-20-AM、MB532-12S、MB529-12S、MB530-16S、MB527-16S、MB515-20S、MB528-20S、MB992-12S、MB995-12S、MB999-20S、MB996-20S、MB2051-12S、MB993-12S、MB2049-8S、MB1043-8S、MB2052-20S、MB1049-20S、MC912-0-8-12-8A、MB1050S、MB1057S、MB740S、MB2083S、MB1626S、MB2072S、MB604S、MB491S、MB2491-1、MB2491-2、MB2491-3、MB1151-1、MB1151-2、MB1151-3、MB2496-1、MB2496-2、MB2496-3、MB2520-1、MB2520-2、MB2520-3、MB2531-1、MB2531-2、MB2531-3、MB2512-1、MB2512-2、MB2512-3、MB1162-094、MB1162-156、MB1162-188、MB2552-188、MB2552-375、MB581-3、MB831-8、1810-16-16-16-16、2602 16 16 16 16、1203-08-08、1203-20-24、1203-32-32、1203-32-40、1202-24-24、1202-32-40、1200-16-20、1200-48-56、1210-56-64、1211-64-64、1208-32-32、1209-24-24

七、SEALUN 产品核心优势

1. 多样化产品线：覆盖密封件（密封垫、密封圈等）、流体控制阀门（止回阀、球阀等）、执行元件（液压缸等），适配石油、化工、食品、制药等多行业；
2. 高品质材料与工艺：采用 4140 热处理钢、316 不锈钢、65-45-12 铸铁等优质材料，结合精密加工与焊接工艺，确保产品耐腐蚀性、耐高温性、耐磨损性优异；
3. 定制化能力：可根据客户特殊尺寸、材料、设计需求提供解决方案，快速响应定制化订单；
4. 技术支持：拥有工程师团队，提供产品选型、安装指导、维护保养全流程服务；
5. 环保可持续：采用环保材料，优化制造流程以降低能耗与废物产生，践行绿色生产理念。

八、品牌愿景

SEALUN 凭借全流程自主化能力与严苛品质管控，已在全球建立广泛的销售与分销网络，赢得客户信任。未来将持续聚焦技术创新与服务升级，满足客户日益复杂的工业密封与流体控制需求。
