产品信息

湿度控制器说明

适用指令 / 标准

• 低电压指令 2014/35/EU
• EMC 指令 2014/30/EU
• DIN EN 60730-1
• DIN EN 60730-2-13
• DIN EN 45545-2（HL3）：若安装于铁路车辆内部，需符合 EN 45545-2 4.2.h. 要求的技术柜

电压注意事项

产品信息表

应用领域

技术参数

• 微动开关（银触点）
  • *大分断能力（交流）：
    • 阻性负载：15A 250V AC；2A 250V AC
    • 感性负载（功率因数 > 0.8）：2A 250V AC
  • *小开关电流：0.5A 125V DC；100mA¹（¹ 高阻负载（>10kΩ）切换时不适用，如逻辑电平）
• 微动开关（金触点）
  • *大分断能力：1A 125V AC
  • *小开关电流：- mA¹（¹ 高阻负载切换时不适用）
• 其他参数

  允许储存温度	-30…+60°C
  允许工作温度	0…60°C
  允许风速	8m/s（带纱布保护罩（订货号 20.014）时 15m/s；带 PTFE 过滤器（订货号 23.063）时 15m/s）
  外壳	防护类型（外置旋钮）：浅灰色 ABS；墙装控制台（订货号 20.009）

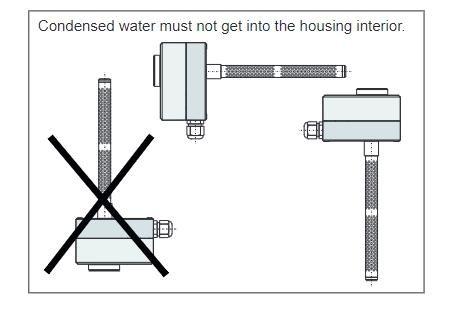

  安装位置	传感器垂直向下或水平
  连接端子	适用于 1.5mm² 导线截面积
  电缆连接	通过 M20x1.5 螺纹接头
  重量	HG80 约 360g；HG80-2 约 390g

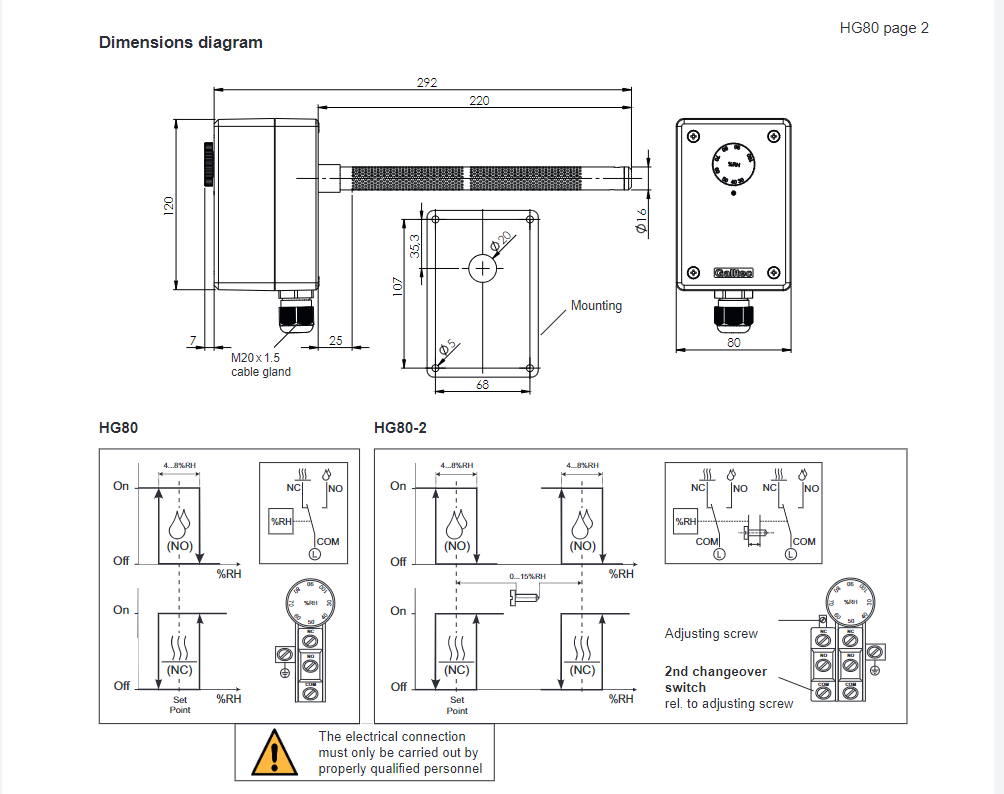

尺寸图（略）

安装

• 湿度控制器不得直接接触水（如清洁气候箱时的溅水等）。
• 安装位置应确保能可靠测量空气湿度，即安装位置的湿度读数应尽可能与室内一致。
• 湿度控制器应暴露于气流中。

操作说明

首选安装位置

1. 确保环境湿度和温度恒定。
2. 尽可能使用湿度计检查（禁止使用带电容传感器的检查设备）。
3. 将待检查设备在恒定检查环境中放置至少 1 小时。
4. 调节螺钉位于传感器末端，用螺丝固定胶固定。去除胶后可移动调节螺钉，右旋使测量值降低，左旋使测量值升高。校准后应重新固定调节螺钉。

重要提示

注意

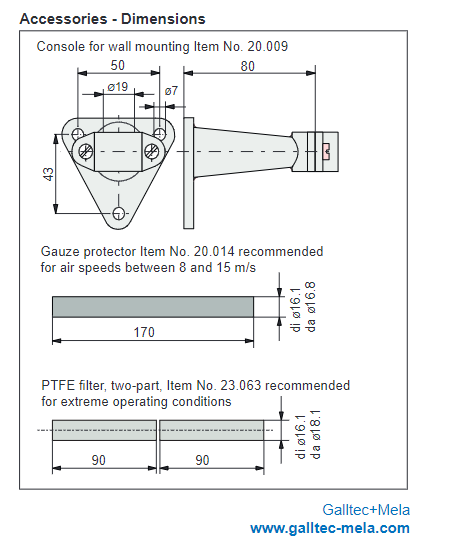

配件

维护说明

污染影响

清洁说明

1. 断开设备电源！
2. 将传感器管浸入盛有清水（20°C）的容器中，轻轻旋转以分散污垢。若污垢含油脂，建议在水中加入 mild 洗涤剂。禁止使用刷子或其他清洁工具，仅传感器管可浸入水中，外壳不得浸水（传感器管与外壳内部通过 0.8mm 孔连通）。
3. 由于 mild 洗涤剂含化学物质，清洁后需仔细冲洗，残留会影响测量结果。
4. 若测量元件被水浸湿，设备会显示 100% RH。必要时可在传感器末端的调节轴处进行灵敏重新校准（仅在偏差较大时操作）。湿元件调节轴的轻微移动会导致干燥区域测量值严重偏差，线性化效应（系数 6）会加剧此问题。湿元件显示 98…100% RH 即视为正常。干燥区域的精度需在正常气候条件下测定。
5. 测量元件禁止用暖空气或热空气（吹风机）干燥，清洁时间不得超过数秒。
6.
