BURNS热电阻200C10C2A1A025TT302

BURNS热电阻200C10C2A1A025TT302

详细信息

加工定制：否	品牌：BURNS	型号：200C10C2A1A025TT302
类型：热电阻	分度号：——	允差等级：——
装箱数：——	安装方式：——

产品信息

系列 200 规格
元件电阻：在 0°C 时标称电阻为 100 欧姆
电阻温度系数：标称值为 0.00385 欧姆 / 欧姆 /°C
温度范围：-200°C 至 500°C
精度：在 0°C 时，电阻精度可达 ±0.10% 和 ±0.05%，典型 α 精度为 0.00385±0.000005 欧姆 / 欧姆 /°C
互换性：对于 100 欧姆元件，任意温度下的公差值如下：

精度代码 05：公差（°C）=±(0.13+0.00185|t|)
精度代码 10：公差（°C）=±(0.26+0.0037|t|)
（t = 温度绝对值，单位为 °C，如 - 100°C 记为 100）

时间常数：在流速为 3 英尺 / 秒的水中，对阶跃变化的响应达到 63.2% 时，*大时间常数为 4 秒。
绝缘电阻：在 500VDC、20°C 条件下，相对湿度 100% 时，至少 30 天内保持大于 500 兆欧。
重复性：在 - 200°C 至 500°C 之间连续循环 10 次后，冰点电阻变化小于 ±0.04%。

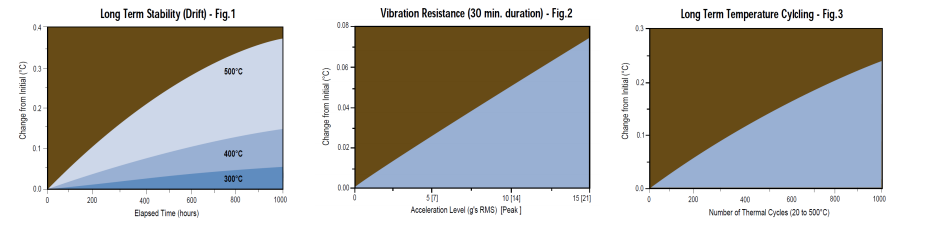

长期稳定性：在 400°C 下持续 1000 小时后，冰点电阻漂移小于 ±0.05%（对于 100 欧姆 RTD，相当于 ±0.13°C）。（见图 1）
抗振性：在 20°C 下，对于未支撑杆长度 5.5 英寸或更短的情况，承受 21g 峰值振动（5-350Hz 连续扫频）30 分钟后，冰点漂移小于 ±0.03%（对于 100 欧姆 RTD，相当于 ±0.075°C）。（见图 2）
长期温度循环：在 20°C 至 500°C 之间循环 1000 次后，冰点电阻变化小于 ±0.1%（对于 100 欧姆 RTD，相当于 ±0.25°C）。（见图 3）
自热：在流速为 3 英尺 / 秒的水中，自热为 18mW/°C。
弯曲半径：护套可弯曲的*小半径为 0.75 英寸，但靠近尖端的 2 英寸敏感区域除外。
滞后性：在 - 200°C 至 500°C 之间，*大滞后性为 0.04%。
引线：标准为 22AWG 特氟龙™绝缘镀镍绞合铜导线（双线为 24AWG）。也可提供玻璃纤维和聚酰亚胺™绝缘版本。
护套材料：高纯度压实陶瓷绝缘层，外覆 316 不锈钢护套。
可靠性验证测试：100% 测试 0°C 时的精度和绝缘电阻。
引线颜色定义：

A - 三线制：白色、白色、红色
B - 四线制：红色、红色、红色、红色
C - 三线双制：白色、黑色、红色、红色、绿色、绿色

温度使用与漂移表

温度范围	1000 小时*大漂移	1000 小时平均漂移
至 300°C	0.06°C	0.03°C
至 400°C	0.13°C	0.06°C
至 500°C	0.38°C	0.19°C

互换性温度对照表

温度		互换性公差
°C	°F	0.05% 精度		0.10% 精度
-200	-328	±0.50°C	(0.90°F)	±1.00°C	(1.80°F)
-100	-148	±0.32°C	(0.57°F)	±0.64°C	(1.15°F)
0	32	±0.13°C	(0.23°F)	±0.26°C	(0.46°F)
100	212	±0.32°C	(0.57°F)	±0.64°C	(1.15°F)
200	392	±0.50°C	(0.90°F)	±1.00°C	(1.80°F)
300	572	±0.69°C	(1.24°F)	±1.38°C	(2.48°F)
400	752	±0.87°C	(1.56°F)	±1.74°C	(3.13°F)
500	932	±1.06°C	(1.90°F)	±2.12°C	(3.82°F)

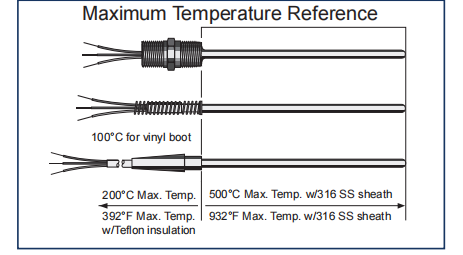

*高温度参考

乙烯基保护套：100°C
*高温度（特氟龙绝缘）：200°C（392°F）
*高温度（316 不锈钢护套）：500°C（932°F）
