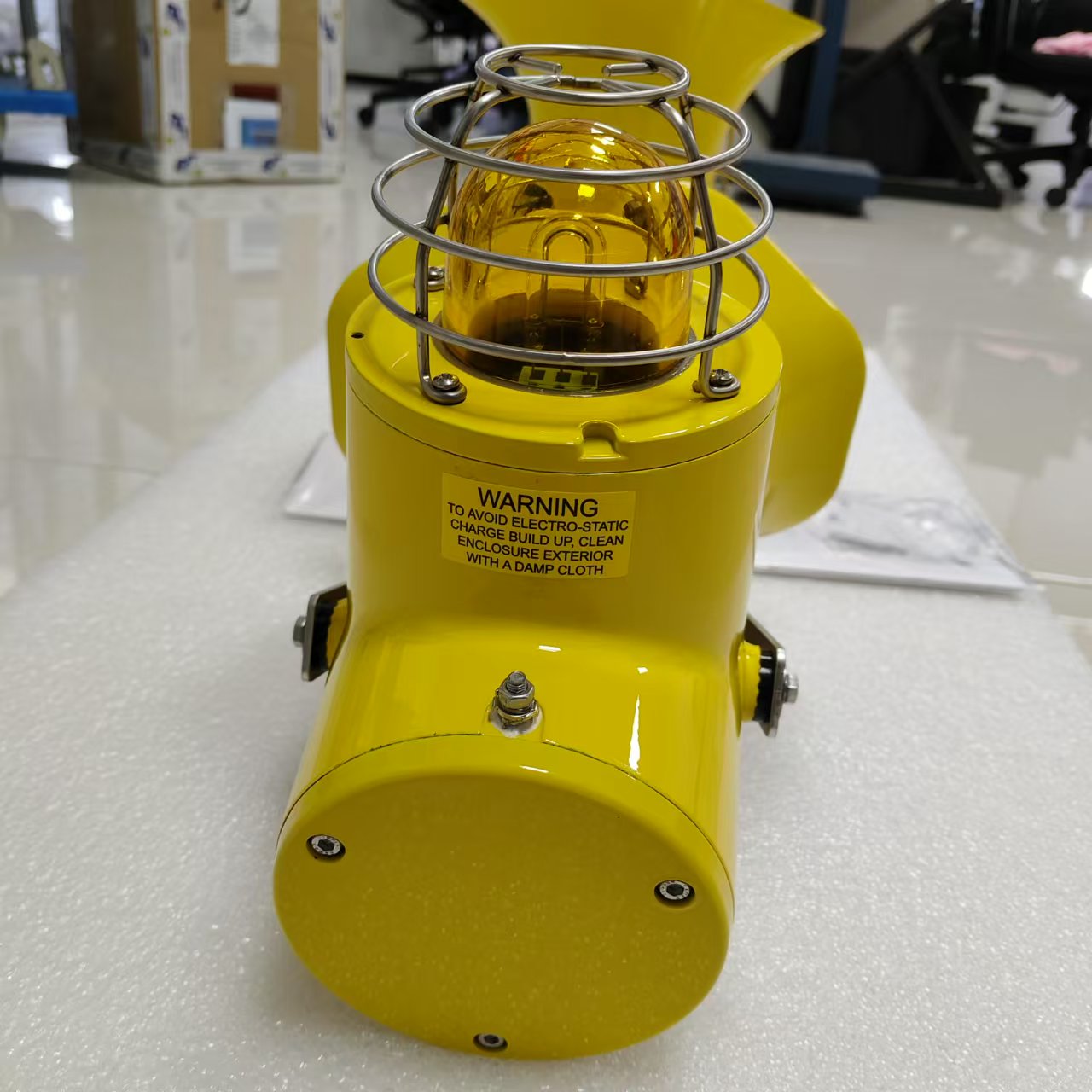

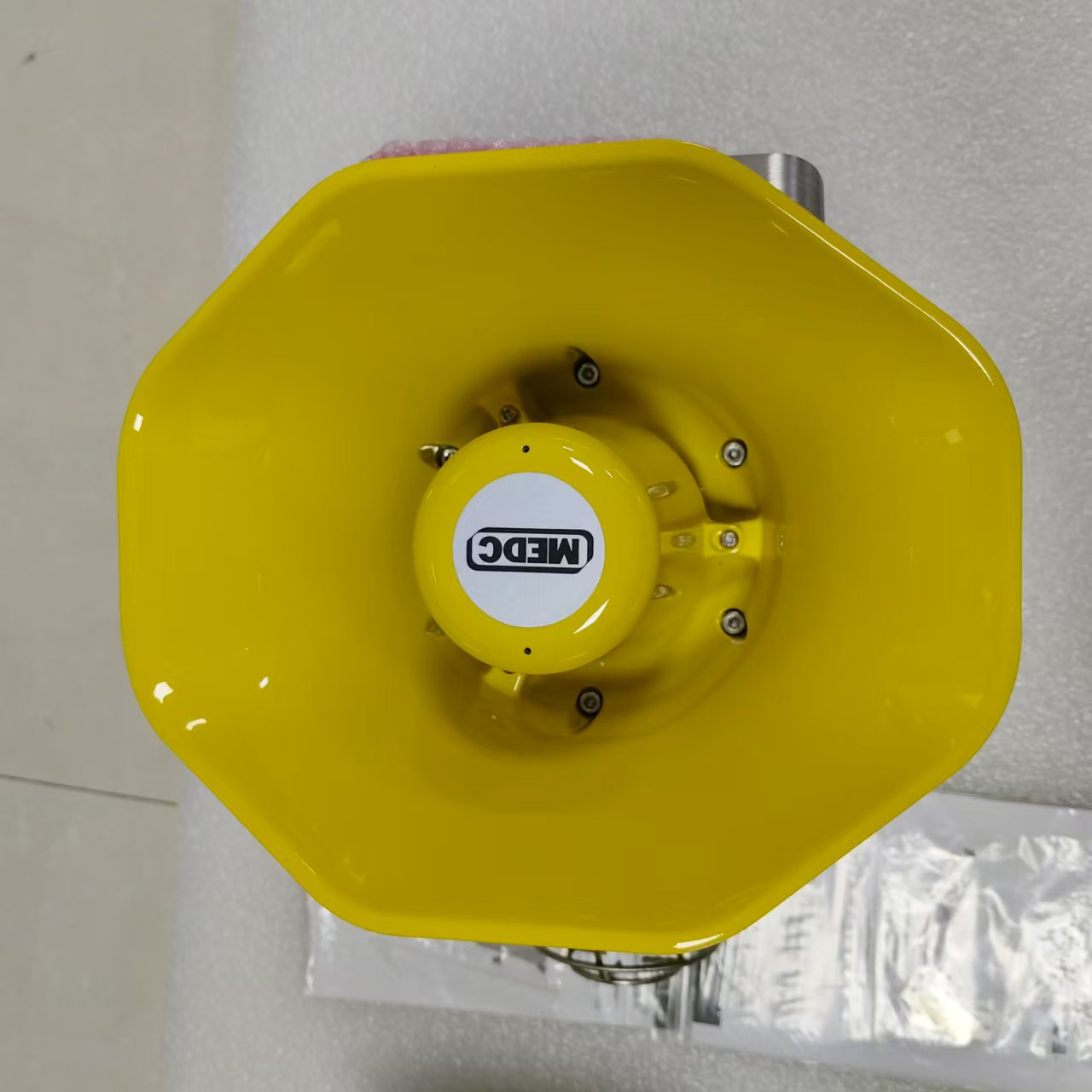

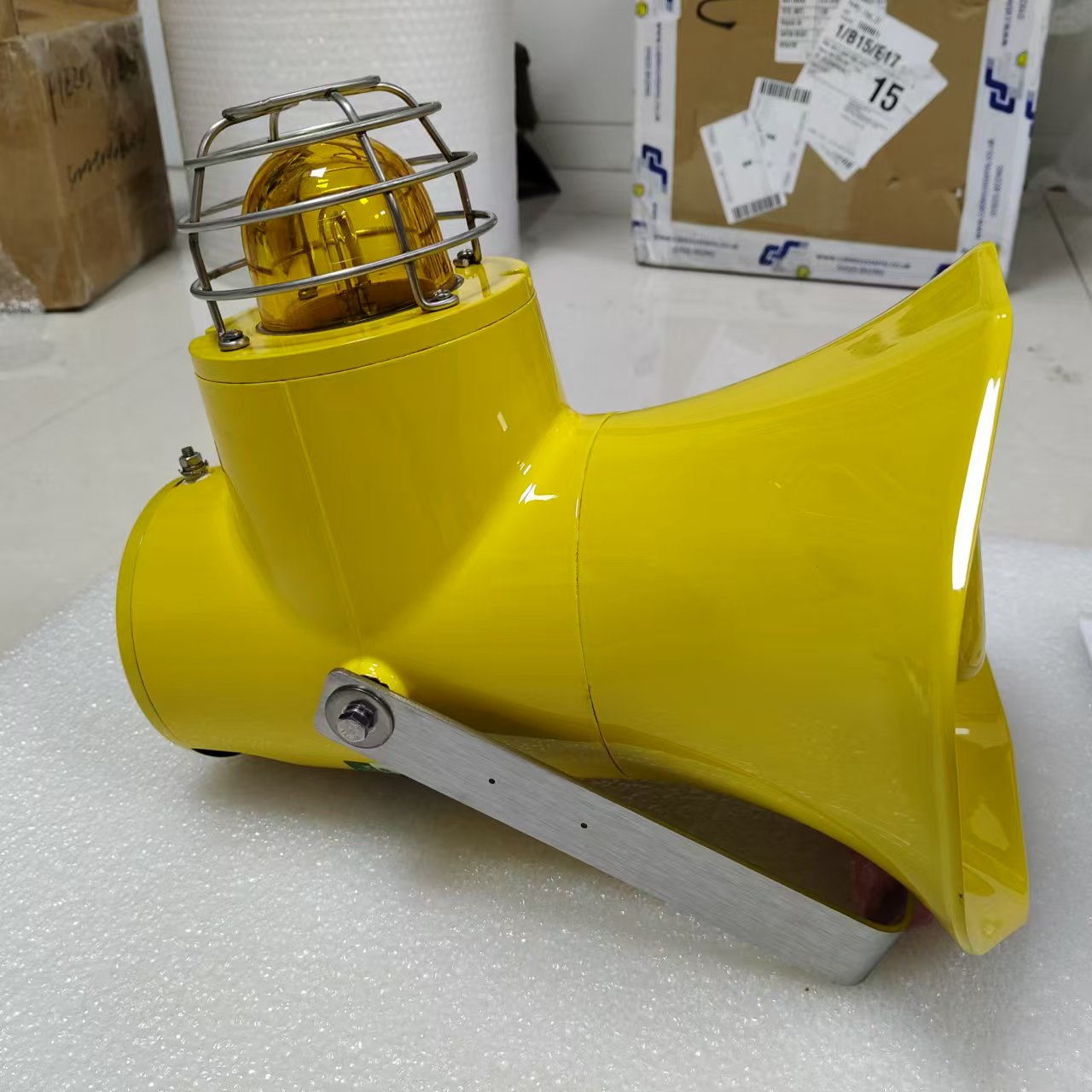

概述

本系列信标 / 发声器单元可应用于潜在爆炸性气体环境，声输出峰值达 116 分贝（A），信标灯管能量*高为 10 焦耳 。适配石油、天然气及石化行业的海上与陆上恶劣工况。
外壳、火焰路径和主体采用抗紫外线玻璃纤维增强聚酯（GRP）制造，搭配不锈钢螺丝与安装支架，保障产品耐腐蚀性能。锥形火焰路径设计，攻克了平行套管火焰路径的组装难题。

特点

• 防爆认证：可用于 1 区、2 区及非防爆场景，符合 Ex de IIB T4 标准，已通过 ATEX、IECEx、INMETRO、CCC 等认证 。
• 防护等级：达到 IP66 和 IP67 。
• 认证温度范围：标准单元（CU1S/CU1SP）适用温度为 - 50°C 至 + 50°C（* 为补充说明标记 ）。
• 声输出：标准单元声输出*高 116 分贝（A）（* 具体数值因型号、音调有差异 ）。
• 独立运行模式：可选配信标 / 发声器独立操作版本 。
• 音调选择：提供 27 种用户可选音调，直流电压供电时支持双音调选项，符合 UKOOA/PFEER 指南 。
• 具备集成音量控制功能，采用 GRP 耐腐蚀火焰路径、棘轮旋转安装支架、不锈钢紧固件，运用锥形火焰路径设计。

规格参数

项目	详情
材料	主体、火焰罩及盖板：玻璃纤维增强聚酯（GRP）；透镜：玻璃；标准配置防护罩：不锈钢；盖板螺丝及安装带：不锈钢 。
表面处理	自然黑色，也可按客户要求喷漆 。
认证温度	标准单元（CU1S、CU1SP）：-50°C 至 + 50°C 。
重量	约 6.5 公斤 。
防护等级	IP66 和 IP67 。
进线口	*多设 2 个 M25 接口，或 2 个 M20 接口（配 ¾ 英寸 NPT 适配器），接入端子（Ex e）腔室 。
端子	8 个 4.0mm² 端子 。
继电器启动	所有版本均支持，仅适配 24Vdc 启动电源 。
安装方式	采用带棘轮功能的不锈钢支架 。
灯管能量	5 或 10 焦耳 。
声输出	标准单元：116dB (A)±3dB (A)（依音调而定） 。
音调选择	27 种用户可选音调 。

电流消耗（满功率，60 次 / 分钟闪光率 ）

输入电压	CU1S 10J	CU1S 5J
24Vdc	1680mA	1390mA
48Vdc	864mA	-
110Vac	365mA	-
120Vac	417mA	-
230Vac	172mA	-
240Vac	182mA	-
254Vac	241mA	-

集成音量控制（信标闪光率设为 60 次 / 分钟，不适用于 CU1H ）

标称声输出 dB (A)	CU1S 10J	CU1S 5J
105dB(A)	850mA	650mA
108dB(A)	1000mA	780mA
111dB(A)	1150mA	940mA
114dB(A)	1400mA	1190mA
116dB(A)	1680mA	1390mA
* 输出值基于 24Vdc 输入电压，音调设为 970Hz 连续音 。

订购要求（单元类型代码示例 ）

项目	CU1S 标准单元代码示例
单元类型	CU1S（标准单元），CU1SP（带认证插头的标准单元） 。
电压	24Vdc（代码 024）、110Vac（代码 110）等 。
闪光率	60 次 / 分钟（代码 06）、120 次 / 分钟（代码 12，需定制） 。
透镜颜色	红色（R）、蓝色（B）、绿色（G）等 。
选项	无（N）、继电器启动（R†）、独立运行（I†）等 。

相关系列参数

MEDC 信号与报警装置

CROUSE - HINDS 系列

CU1 组合信标发声器系列

（防爆 d/e 型，具备防风雨特性 ）

概述

本系列信标 / 发声器单元，适用于存在潜在爆炸性气体的环境，声输出*高能达到 116 分贝（A），信标灯管能量峰值可达 10 焦耳 。可应用于石油、天然气以及石化行业的海上和陆上恶劣环境。
火焰路径、火焰罩和主体采用抗紫外线玻璃纤维增强聚酯（GRP）制作，搭配不锈钢螺丝与安装支架，保障产品具备耐腐蚀性能。锥形火焰路径的设计，解决了平行套管火焰路径在组装时遇到的问题。

特点

• 防爆区域：可用于 1 区、2 区以及非防爆场景，符合 Ex de IIB T4 标准 。
• 认证情况：
  • 获 ATEX 认证，认证标识为 Ex II 2 G ；
  • 取得 IECEx 认证，认证标识为 Gb ；
  • 完成 INMETRO 认证 ；
  • 拥有 CCC 防爆认证 。
• 防护等级：达到 IP66 和 IP67 。
• 认证温度范围：-50°C 至 + 70°C（* 该范围取决于具体型号 ）。
• 声输出：*高可达 116 分贝（A）（* 具体数值因型号不同有差异 ）。
• 独立运行版本：支持信标与发声器各自独立操作 。
• 音调选择：提供 27 种可供用户选择的音调，在直流电压供电时，支持双音调选项，符合 UKOOA/PFEER 指南要求 。
• 具备集成音量控制功能，采用 GRP 耐腐蚀火焰路径、棘轮旋转安装支架、不锈钢紧固件，运用锥形火焰路径设计 。

认证信息

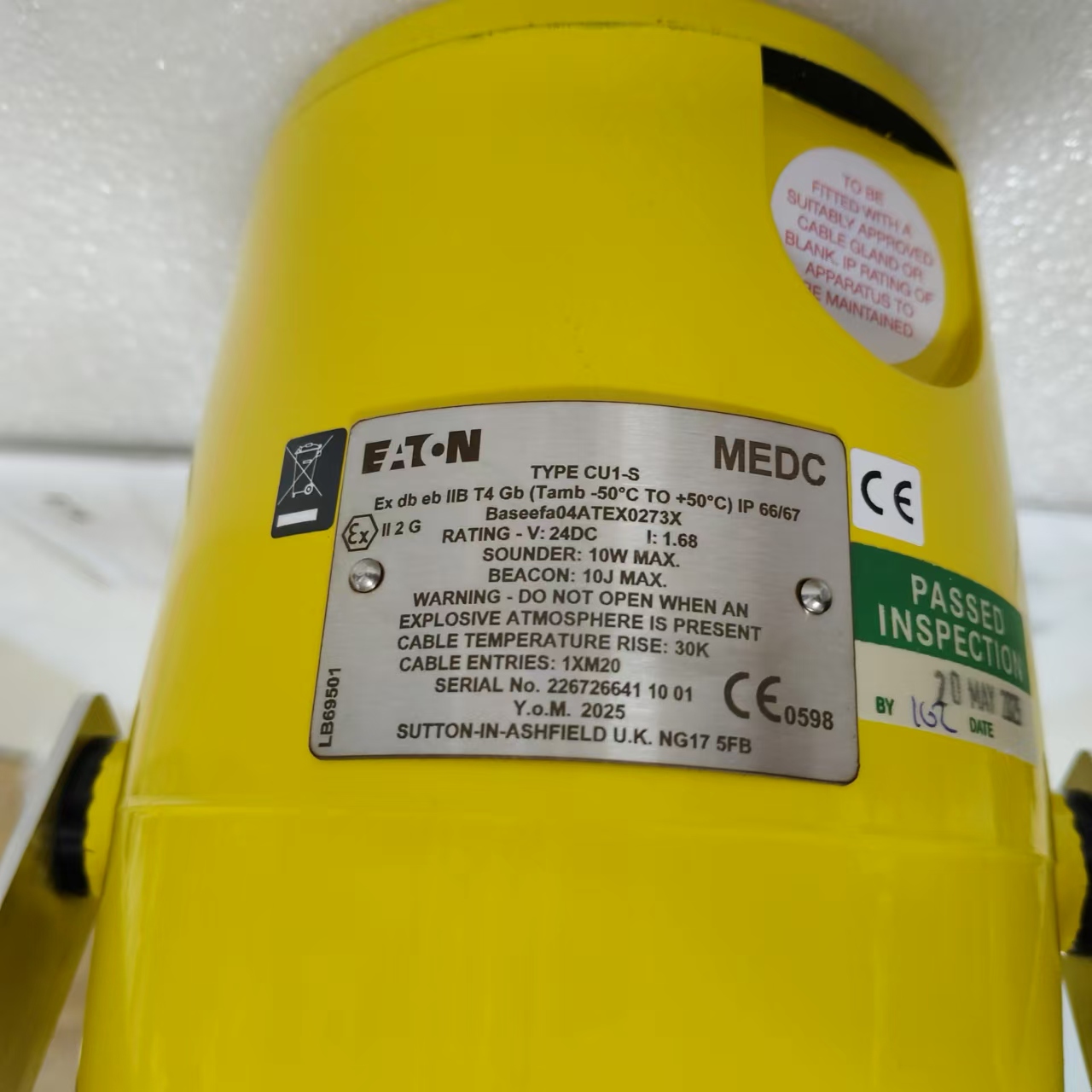

• ATEX Ex de：证书编号为 Baseefa04ATEX0273X，符合 EN60079 - 0、EN60079 - 1、EN60079 - 7 标准，认证标识为 Ex II 2G，Ex de IIB T4 Gb 。
• IECEx Ex de：证书编号是 IECEx BAS 11.0149X，符合 IEC60079 - 0、IEC60079 - 1、IEC60079 - 7 标准，认证标识为 Ex de IIB T4 Gb 。
• INMETRO Ex d e：认证标识为 Ex de IIB T4 Gb 。
• CCC Ex d e：认证标识为 Ex d e IIB T4 Gb 。

规格参数

项目	详情
材料	主体、火焰罩及盖板：采用玻璃纤维增强聚酯（GRP）；透镜：为玻璃材质；标准配置的防护罩：是不锈钢材质；盖板螺丝及安装带：选用不锈钢 。
表面处理	常规为自然黑色，也可依据客户规格进行喷漆处理 。
认证温度	标准单元（CU1S 和 CU1SP ）：-50°C 至 + 50°C ；高温单元（CU1H 和 CU1HP ）：-50°C 至 + 70°C 。
重量	约 6.5 公斤 。
防护等级	达到 IP66 和 IP67 。
进线口	*多可设 2 个 M25 接口，或者 2 个 M20 接口（搭配 ¾ 英寸 NPT 适配器 ）接入端子（Ex e）腔室；也可用 ½ 英寸 NPT 适配器或 2 个 M25 接口 。
端子	配置 8 个 4.0mm² 的端子 。
继电器启动	所有版本均支持该功能，但仅适用于 24Vdc 的启动电源 。
安装方式	采用带有棘轮功能的不锈钢支架 。
接地连续性	属于可选配置 。
标签	能够按照客户需求，提供职责标签和标牌标签 。
灯管能量	有 5 焦耳或 10 焦耳两种可选 。
声输出	标准单元：116dB (A)±3dB (A)（取决于所选音调 ）；高温单元：110dB (A)±3dB (A)（取决于所选音调 ）。
音调选择	共 27 种用户可选择的音调 。
双阶段单元（仅直流）	可通过以下方式在两种音调间切换： （i）反转电源极性 ； （ii）借助三线共正系统，在两条负线之间进行切换。 （ 此操作不影响信标正常运行 ）
独立信标 / 发声器操作	直流供电时：采用标准三线共负模式（可根据需求提供四线模式 ）；交流供电时：采用四线模式 。
线路反向监控	属于可选功能，若需了解详情，可联系 MEDC 技术销售团队 。

满功率电流消耗（闪光率 60 次 / 分钟 ）

输入电压	CU1S 10J	CU1H 10J	CU1S 5J	CU1H 5J
24Vdc	1680mA	960mA	1390mA	750mA
48Vdc	864mA	-	-	-
110Vac	365mA	360mA	-	-
120Vac	417mA	370mA	-	-
230Vac	172mA	165mA	-	-
240Vac	182mA	165mA	-	-
254Vac	241mA	220mA	-	-

集成音量控制（信标闪光率设为 60 次 / 分钟，不适用于 CU1H ）

标称声输出 dB (A)	CU1S 10J	CU1S 5J
105dB(A)	850mA	650mA
108dB(A)	1000mA	780mA
111dB(A)	1150mA	940mA
114dB(A)	1400mA	1190mA
116dB(A)	1680mA	1390mA

* 输出值基于 24Vdc 输入电压，且音调设为 970Hz 连续音。高温型 CU1H 默认声输出设为 107dB (A)，24Vdc 版本中，10J 型号电流为 960mA，5J 型号电流为 750mA 。

订购要求

请依照以下代码规则组合参考编号，来选定合适的单元：

项目	代码说明
单元类型	标准单元：CU1S；带认证插头的标准单元：CU1SP；高温标准单元：CU1H；双阶段单元：CU1HP（仅适用于直流供电场景 ）。
认证	ATEX（代码无特殊标识 ）、IECEx（代码无特殊标识 ）、INMETRO（代码无特殊标识 ）、CCC（代码无特殊标识 ）、防风雨：F* 。
电压	24Vdc（代码 024 ）、48Vdc（代码 048 ）、110Vac（代码 110 ）、120Vac（代码 120 ）、230Vac（代码 230 ）、240Vac（代码 240 ）、254Vac（代码 254 ）。
闪光率	60 次 / 分钟（代码 06 ）、120 次 / 分钟（代码 12，需定制 ）。
表面处理	自然黑色（无对应代码 ）、红色（代码 D* ）、特殊颜色（代码 T* ）。
标签	无（代码 N ）、职责标签（代码 R ）、标牌标签（代码 S* ）。
进线口	1 个 M20（代码 1B ）、2 个 M20（代码 2B ）、1 个 M25（代码 1C ）、2 个 M25（代码 2C ）、1 个 ½ 英寸 NPT（代码 1M ）、2 个 ½ 英寸 NPT（代码 2M ）、1 个 ¾ 英寸 NPT（代码 1N ）、2 个 ¾ 英寸 NPT（代码 2N ）。
功率	5 焦耳（无代码 ）、10 焦耳（代码 J ）。
透镜颜色	红色（代码 R ）、蓝色（代码 B ）、绿色（代码 G ）、琥珀色（代码 A ）、黄色（代码 Y ）、透明（代码 C ）。
选项	无（代码 N ）、电话启动（代码 T† ）、继电器启动（代码 R† ）、独立运行（代码 I† ）、接地连续性（代码 C ）、特殊音调（代码 S* ）、终端电阻（代码 E* ）。



品牌介绍

   伊顿集团旗下的 MEDC，专注提供高品质信号灯与警报器，这些产品适用于潜在爆炸性环境以及恶劣的工业、海洋场景，是伊顿全品类创新报警方案里至关重要的组成部分。
  Cooper MEDC Limited 于 1975 年在英国诺丁汉成立，如今归属于伊顿 Crouse - Hinds 业务板块，专门从事报警、信号、控制及通知设备的设计与制造。面对离岸和岸上存在的易燃、易爆等恶劣环境风险，Cooper MEDC 深入挖掘需求，携手客户开发出种类丰富的手动、视觉、听觉报警及扬声器产品，在性能和安全方面实现了*优平衡，广泛应用于石油、天然气、重型工业等行业。
  其核心产品涵盖手动报警按钮、疝气灯、防爆灯具、扬声器、喇叭、指示灯、手动报警呼叫点、探测器等。

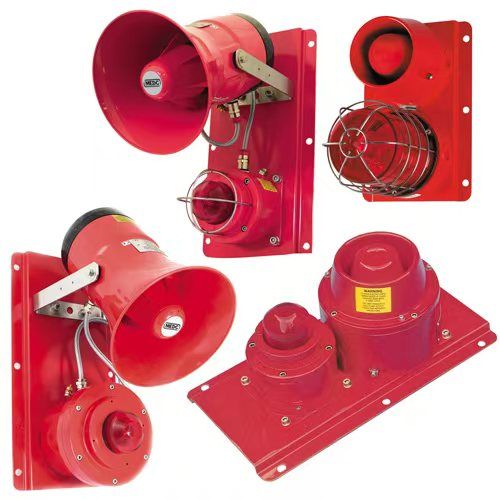

  伊顿 Crouse - Hinds 系列的 MEDC 背板组合装置，能够依据特定需求进行定制设计，可适配各类危险或安全区域设备的规范与认证要求，还能灵活集成多种视听产品单元。
以下是常见的设备组合：

• DB38/XB11：采用全玻璃钢无腐蚀材质，配备 5J 防爆氙气，发声器响度可达 122dB（A）
• DB38/XB15：全玻璃钢无腐蚀，配置 15J 防爆氙气，发声器响度为 122dB（A）
• DB1/SM87HXB：具备 LM25 或不锈钢结构，红色饰面，5J 防爆氙气，发声器响度达 110dB（A）
• DB38/SM87HXB：为 GRP 结构，红色饰面，采用 LM25 或不锈钢材质，5J 防爆氙气，发声器响度可达 122dB（A）
• DB12/XB13 或 DB15/XB13：面向重型工业与船舶场景，氙气为 10J，DB12（DB15）发声器响度分别为 110dB（A） 、117dB（A）

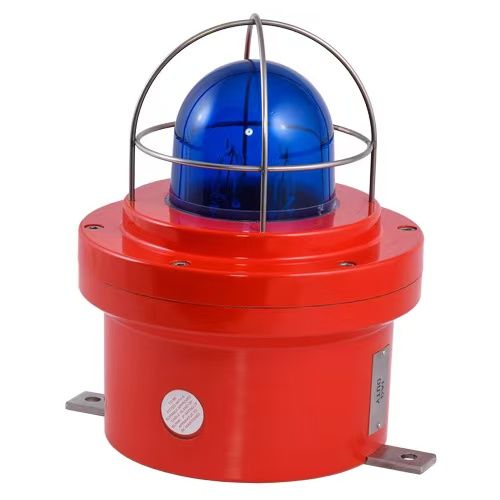

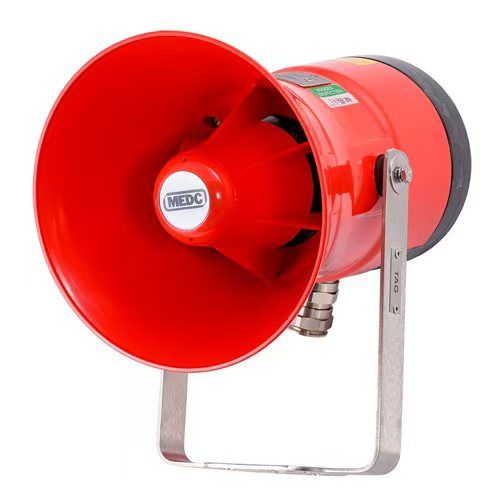

MEDC Cooper 的主要型号繁多，具体有 dsLB 20、dsLB 20 LED、Expertline、FB4/FL4、FB5/FL5/MF5/H55、FB11/FL11、FB12/FL12、FB15、LD15、SM87、SM87HXB、SM87LED SM87、LU1/LU3、TH12、XB4、XB5/TH5、XB8、XB9、XB10、XB11、XB12、XB13、XB15、XB16、D86、dGW21、MCS1W、MCS2、MCS3W、MCS4、MCS7、MCS8、CU1、DB1/SM87HXB、DB3/SM87HXB、DB3/XB11、DB12/XB13、PAS1、PAS2、HD1、DB4、D84B、D810、D814、D816、D818、D820、D821C、IMCOS 5242、IMCOS 5253、IMCOS 6801、IMCOS 6811、IMCOS 6899、BG、BG2、BG3、BG3W、PB、PH1、SM87BG、SM87PB、DB1、DB3、DB38、DB3V、D85、D87、DB12、DB15、dEV20、SL5、SL15、SM87SL、XB11SL、XB12SL、AX03、AX05 等 。
