SP2000 - H 气体采样探头说明

一、特殊功能

二、技术参数

三、应用场景

四、设计特点

（一）加热系统

（二）过滤系统

（三）温度控制

五、可选配置

（一）加热升级

（二）材料增强

（三）功能扩展

• /R：反吹 / 校准气阀，开启压力 0.7 bar 。
• /GF150：玻璃纤维过滤器元件，孔隙率 0.1 µm 。
• /FW：特殊过滤器外壳盖，内部含玻璃棉填充 。
• /VA/3VA：集成二位 / 三位球阀，支持气动（/MS1、/MS3 ）或电动（/EA230、/EA115、/EA24 ）驱动 。
• 传感器配置：可用 / PT100、/Fe - CuNi、/Ni - CrNi 等温度传感器替代恒温器 。

六、压差与响应时间

（一）压差（新过滤器元件 S - 2K150/GF150 ）

（二）T90 时间（无采样管 ）

七、气体预热器配置

（一）GVW1/2 功能

（二）技术参数

• 材料：不锈钢 SS 316Ti 。
• *高工作温度：350°C 。
• *大流量：GVW1 在 6 bar 入口压力下，*大流量可达 8.5 m³/h 。

相关系列描述及应用


应用

产品描述

技术数据

（一）基础参数

（二）压差和 T90 时间

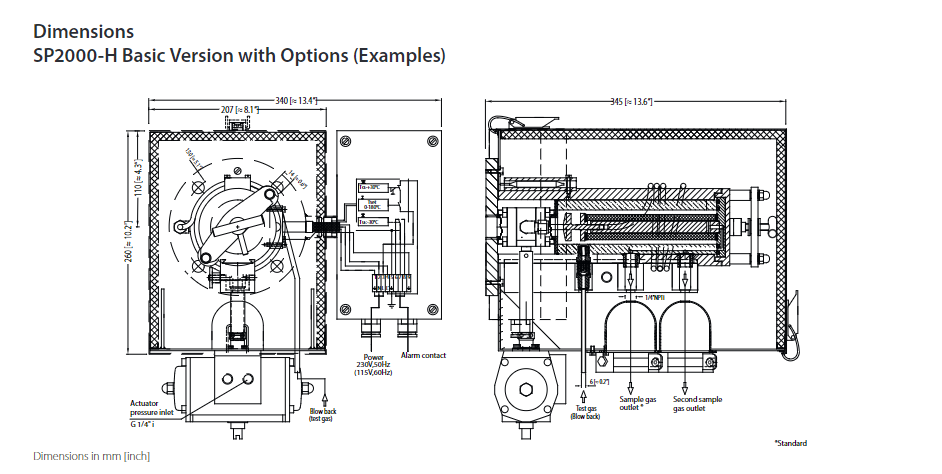

基本版本与可选配置

（一）基本版本

（二）集成选项（部分典型配置 ）

• 电源适配：115 V/60 Hz 电源适配，零件号 20S9030
• 密封升级：过滤器外壳顶部带 PTFE 环 + PTFE 密封件，/7aT 配置，零件号 20S9010
• 接口扩展：第二个样气出口（1/4" NPT 内螺纹 ），/2x 配置，零件号 20S9015
• 反吹 / 校准功能：反吹 / 校准气阀（开启压力 0.7 bar、管 6 mm，经过滤器腔反吹 + 测试气进料 ），/R 配置（SP2400 - H 对应 /R - Ti ，零件号 20S9048 ），常规 /R 零件号 20S9045
• 过滤元件替换：玻璃纤维过滤器元件（0.1μm 孔隙率、PTFE 密封 ），/GF150 配置，零件号 20S9020
• 特殊防护与加热：含玻璃棉填充物的特殊过滤器外壳盖 + 螺纹插座（密封 FPM、Novapress? ），/FW 配置（适配 320°C 时选 /FW 320 ，零件号 20S9046 ），常规 /FW 零件号 20S9047 ；外部过滤器电加热（0 - 320°C ），/H320 配置，零件号 20S9021
• 压力与安装适配：工作压力 25 bar、安装法兰 DN 50 PN 25 ，/HP 配置，零件号 20S9017 ；气体预热器（SS 304 材质 ），/GVW1 配置，零件号 20S9058 ；气体预热器连接阀门 “R” + 气体入口，/GVW 配置，零件号 20S9062
• 传感器替换：PT100 传感器替代恒温器（无温度控制器 ），/PT100 配置，零件号 20S9025 ；热电偶 FE - CuNi（J 型 ）替代恒温器（无温度控制器 ），/Fe - CuNi 配置，零件号 20S9027 ；热电偶 Ni - CrNi（K 型 ）替代恒温器（无温度控制器 ），/Ni - CrNi 配置，零件号 20S9028 ；第二个 PT100 传感器，/2 - PT100 配置，零件号 20S9026
• 安全与加热模式：符合 VDE106T101 、与恒温器连接的电气安全隔离版本，/ST 配置，零件号 20S9031 ；蒸汽加热（无控制器 + 阀门 ），/D 配置，零件号 20S9033
• 安装适配：适配器法兰（尺寸 DN..PN 6 或 ANSI..150 lbs ），/DN 配置，零件号 20S9004 ；安装配件（R2"a 或 2"-NPT a ，替代安装法兰 ），/SO1 配置，零件号 20S9005
• 阀门集成：入口处集成带锁定功能二位球阀，/VA 配置，零件号 20S9050 ；入口处集成带 T 功能三位球阀，/3VA 配置，零件号 20S9325 ；适配 320°C 的带锁定功能二位球阀，/VA320 配置，零件号 20S9053 ；适配 320°C 的带 T 功能三位球阀，/3VA320 配置，零件号 20S9330
• 驱动配置：球阀 VA/3VA 气动驱动器（2 种工作状态 ），/MS1 配置（适配 320°C 选 /MS3 ），/MS1 零件号 20S9055 ，/MS3 零件号 20S9056 ；球阀 VA/3VA 电动执行驱动器（2 种工作状态，适配 230 V/50 Hz 、115 V/60 Hz 、24 V DC 等电压 ），对应 /EA230（零件号 20S9342 ）、/EA115（零件号 20S9342a ）、/EA24（零件号 20S9342d ）配置
• 高流量过滤：带 0.1GF 过滤器元件的高流量过滤器外壳盖，/HF 配置，零件号 20S9016
