扫一扫，手机浏览- JAQUET单通道带显示转速表T411/412/EX58AM25
详细信息
品牌：JAQUET 型号：T411/412/EX58AM25 加工定制：否 类型：数字式 测量范围：0 至 35,000 Hz 电源：+5V 产品参数
T411.03 单通道带显示转速表
一、型号与部件信息
- 产品名称：单通道带显示转速表（Single Channel Tachometer with Display）
- 型号：T411.03
- 部件编号：383Z-05595
- 传感器电源：+5V DC
二、核心功能概述
T411.03 隶属于 T400 系列转速表，具备以下关键性能：- 测量范围：0~35,000 Hz（频率信号，与转速成比例）
- 输出配置：
- 模拟输出：0/4-20mA 可配置电流信号
- 继电器输出：1 组单稳态转换继电器（常开 / 常闭触点）
- 监控保护功能：支持传感器电流实时监控、故障报警机制及参数集切换功能
- 参数配置：通过 T400 专用 PC 软件及 RS232 接口设置，所有参数以转 / 分钟（rpm）为单位
三、详细技术参数
1. 传感器输入特性
- 供电规格：+5V DC，*大 35mA 短路保护
- 接口类型：
- 模拟传感器接口（Sign）：
- 频率响应：0.01 Hz~35 kHz（-3dB）
- 输入阻抗：30 kΩ，*大耐受电压 80V rms
- 触发电平：自适应调节，可通过跳线 J2 配置为 28mV~6.5V（>20mV rms）
- 数字传感器接口（IQ）：
- 频率响应：0.01 Hz~35 kHz（-3dB）
- 输入阻抗：46 kΩ，*大耐受电压 ±36V 峰值
- 触发电平：低电平 ≤1.6V，高电平 ≥4.5V
- 模拟传感器接口（Sign）：
2. 电气与环境参数
- 电源范围：10-36V DC，功耗随电压变化（10V 时 2.3W，24V 时 2.6W，36V 时 3W）
- 隔离性能：电源、传感器输入与输出间隔离电压达 700V DC/500V AC
- 环境适应性：
- 工作温度：-20°C~+70°C
- 存储温度：-20°C~+70°C
- 防护等级：外壳 IP40，端子 IP20
3. 输出性能指标
- 模拟电流输出：
- 输出范围：0-20mA 或 4-20mA（软件可配置）
- 负载能力：*大 500Ω
- 精度参数：满量程误差 ≤0.5%，线性误差 ≤0.1%
- 继电器输出：
- 类型：单稳态转换触点（常开 / 常闭）
- 额定值：AC 250V/1250VA，DC 30V/2A
- 滞后功能：可自定义上下限值滞后区间
4. 硬件与配置细节
- 电源保护机制：传感器电源过载时需断开电源重置保护
- 二进制输入：用于参数集切换（逻辑 1=A，逻辑 0=B），输入电阻 ≥10kΩ
- 软件配置：支持通过 T400 软件设置机器因子、测量时间等参数，RS232 通信波特率 2400
四、安全安装与故障处理
- 安装要求：
- 仅限人员安装，PE 端子必须可靠接地
- 传感器电缆屏蔽层需连接至 Sh 端子以抑制干扰
- 故障响应：
- 传感器故障时，模拟输出归零，继电器按报警配置状态动作
- 电源中断超过允许时间（如 24V 时 25ms），所有输出复位
五、型号差异与应用场景
- 与 T411.00 对比：
- T411.03 采用 +5V 传感器电源，适配低电压传感器；T411.00 为 +14V 电源设计
- 典型应用领域：
- 工业设备转速监测（机床、电机等）
- 自动化系统速度信号转换与控制
- 编码器、接近开关等低电压传感器接口场景
技术术语说明：
- -3dB 频率响应：信号功率衰减至额定值一半时的频率范围
- 单稳态转换继电器：常态下保持单一触点状态，触发后切换并保持直至复位
- 滞后功能：避免因信号波动导致继电器频繁动作的阈值区间设置

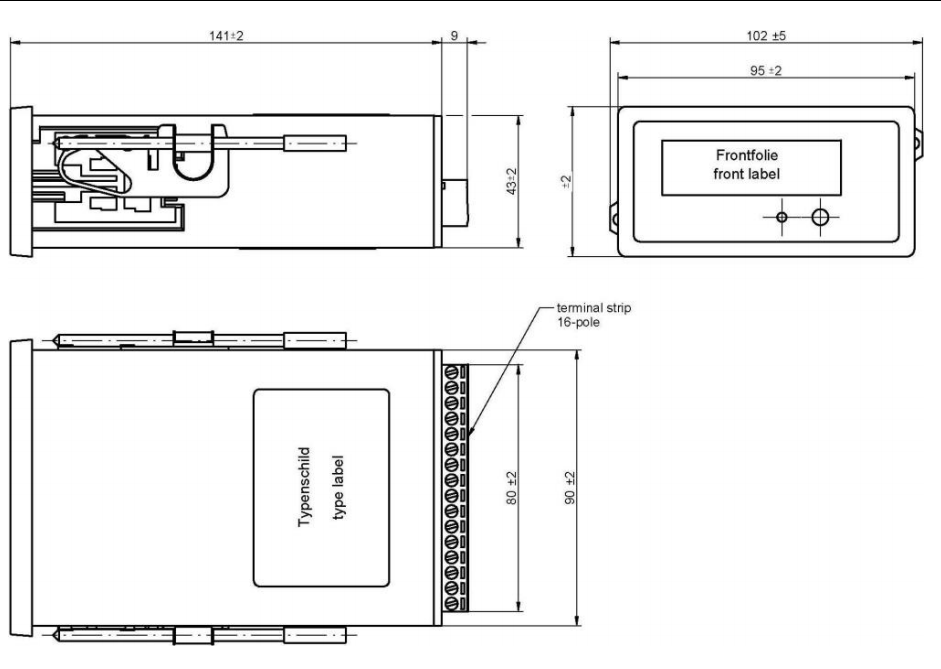

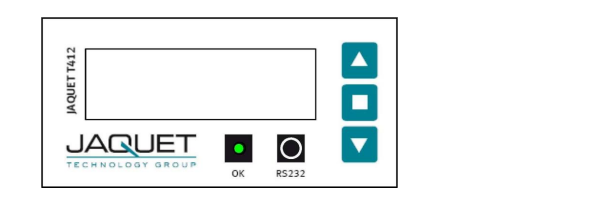

相关系列参数与说明JAQUET T411/T412 单通道带显示转速表
1. 安全须知
- T400 系列转速表仅允许由经过培训且具备资质的人员进行连接。
- 当连接至可能带有危险电压的电路时，转速表的其他部件可能会带有危险电位（T400 系列转速表本身不产生危险电位）。
- 打开转速表（进行硬件配置）前，必须将设备与所有可能带有危险电位的电路断开。
- 本仪器属于 I 类防护等级，因此必须将 PE 端子可靠接地。
- 请严格遵守本操作指南的所有说明，否则可能导致人员伤亡、设备损坏或工厂事故。
- 若仪器在电气、气候或机械过载后出现异常，需立即断开连接并返回制造商维修。
- 仪器的开发与生产符合 IC-348 标准，出厂时状态完好。
2. 产品特性
T400 系列转速表可测量及监控 0 至 35,000 Hz 范围内的频率（与转速成比例的参数），具备以下功能：- 输出配置：1 路电流 / 电压输出（T411 为电流输出，T412 为电压输出）、1 路传感器频率输出、1 个继电器
- 监控功能：2 个限值设定、2 组参数集（可通过二进制输入切换）、传感器监控、系统监控
- 配置方式：通过 T400 PC 配置软件进行参数设置，所有参数以转 / 分钟（rpm）为单位
- 型号规格：
- T411.00：单通道带显示转速表，+14V 传感器电源，继电器及 0/4-20mA 输出
- T412.00：单通道带显示转速表，+14V 传感器电源，继电器及 0/2-10V 输出
- T411.03：单通道带显示转速表，+5V 传感器电源，继电器及 0/4-20mA 输出
- T412.03：单通道带显示转速表，+5V 传感器电源，继电器及 0/2-10V 输出
3. 技术规格
3.1 概述
参数项 T411/T412 技术指标 *低测量范围 0～1.000 Hz *高测量范围 0～35.00 kHz *小测量时间（固定时间） 可选值：2/5/10/20/50/100/200/500 ms 有效测量时间 1/2/5 秒 频率计算逻辑 基于*小测量时间与实测频率，典型值 t有效= 固定时间，*大值 tmax=2× 固定时间 输入频率周期 > 固定时间 测量结束于固定时间后的下一个信号边沿 传感器信号失效处理 t有效= 固定时间 + 2× *后输入频率周期 分辨率 0.05% 电源范围 10～36 VDC 功耗 10V:2.3W / 24V:2.6W / 36V:3W 电源故障桥接时间 16V:4ms / 24V:25ms / 36V:75ms 隔离性能 电源、传感器输入（含电源）、二进制输入、串行接口、模拟输出、继电器输出、集电极开路输出之间均为电流隔离 隔离电压 700 VDC / 500VAC 3.2 输入特性
3.2.1 模拟传感器连接（Sign 接口）
- 频率范围（-3dB）：0.01 Hz～35 kHz
- 输入阻抗：30 kΩ，*大输入电压 80V rms
- 触发电平：自适应调节，可通过跳线 J2 配置为 250mV～6.5V（>500mVpp，工厂默认）或 28mV～6.5V（>20mV rms）
- 传感器电源：T41x.00 为 + 14V（*大 35mA 短路保护），T41x.03 为 + 5V（*大 35mA 短路保护），过载时需断开电源重置保护
- 屏蔽端子：传感器电缆屏蔽层需连接至 0VS 端子（传感器电源 0V）
- 传感器监控：支持 3 种配置（软件设定），两线制传感器断开时视为故障
3.2.2 数字传感器连接（IQ 接口）
- 频率范围（-3dB）：0.01 Hz～35 kHz
- 输入阻抗：46 kΩ，*大输入电压 ±36V 峰值
- 触发电平：低电平≤1.6V，高电平≥4.5V
- 传感器电源：同模拟接口，支持监控供电传感器电流（0.5～25mA）
3.2.3 二进制输入
- 功能：外部切换参数集 A/B（逻辑 1=A，逻辑 0=B）
- 电平阈值：逻辑 1>V>+3.5V，逻辑 0
- 电路特性：内部上拉至 5V，短路至传感器 0V 时为逻辑 0，输入电阻≥10kΩ
3.3 输出特性
3.3.1 模拟输出
参数项 T411（电流输出） T412（电压输出） 输出范围 0/4-20mA（可配置） 0/2-10V（可配置） 负载能力 *大 500Ω *小 7 kΩ，*大 1.4mA 开路电压 *大 13V — 传递函数 正常 / 反向（上升 / 下降特性） 正常 / 反向（上升 / 下降特性） 分辨率 12 位（4096 步） 12 位（4096 步） 线性误差 ≤0.1% ≤0.1% 精度 满量程的 0.5% 满量程的 0.5% 温度漂移 典型 ±100 ppm/K，*大 ±300 ppm/K 典型 ±100 ppm/K，*大 ±300 ppm/K 反应时间 有效测量时间 + 7.5ms 有效测量时间 + 7.5ms 3.3.2 继电器输出
- 类型：单稳态转换（常开 / 常闭触点）
- 限值滞后：可编程（每个限值独立设置上下阈值）
- 功能：支持 2 组参数集切换、报警 / 故障联动、保持功能（二进制输入重置）
- 触点额定值：AC 250V/1250VA，DC 30V/2A，隔离电压 1500VAC
3.3.3 集电极开路输出
- 类型：光耦隔离（无源），外部上拉电阻 R=143×V（批次 1608 前）/91×V（批次 1608 后）
- 负载条件：电压 5～30V，*大电流 25mA，隔离电压 1500VAC
3.4 数据通信
- 串行接口（RS232）：+5V CMOS 电平，*大电缆长度 2m，传输速率 2400 波特，前面板 3.5mm 插孔连接
3.5 环境要求
- 气候条件：工作温度 - 20～+70℃，存储温度同范围，相对湿度年均 75%（短期≤90%，无冷凝）
- 电磁抗扰度：符合 EN 50081-2（辐射）、EN 50082-2（抗扰）等标准，静电放电接触 6kV / 空气 8kV
- 认证标准：EN 50155（铁路）、GL（德国劳氏）、UL（可选）、CSA 等
4. 工作原理
4.1 核心逻辑
- T400 转速表基于微处理器控制，采用周期测量原理（测量输入周期并计算频率 / 转速），通过 “机器因子” 建立频率与转速的关系：（为机器因子，为信号频率，为转速）
- 模拟输出与继电器状态由实时转速决定，支持 2 组参数集切换（二进制输入控制），系统持续监控自身及传感器状态，故障时通过 LED 报警。
4.2 机器因子计算
- 已知测量法：M=nf（已知转速 n 时的频率 f）
- 极轮计算法：f=60n×p，故M=60p（p 为极轮齿数）
- 变速箱场景：M=60p×i（i 为速比，i=n2n1=p1p2）
5. 安装指南
- 人员资质：仅允许人员安装，需确保设备完好、配置有效。
- 安全措施：紧急情况下需可快速断电，PE 端子必须接地，通电前校验电源电压。
- 抗干扰处理：传感器电缆屏蔽层连接至 Sh 端子（内部接 0VS）。
- CSA 要求：永久连接设备需满足 CEC 及加拿大标准，配置过流与故障保护。
相关产品及型号JAQUET 产品分类整理（含完整型号及技术参数）
一、T400 系列单通道转速计
1. 带继电器及 0/4-20mA 电流输出- T401（无显示屏）
- 产品编号：383Z-05307
- T411（带显示屏）
- 产品编号：383Z-05318
- 子型号 T411.03：
- 传感器电源：+5V DC
- 供电范围：10/24/36V DC
- 功耗：<4.2W
- 版本：1.27
2. 带继电器及 0/2-10V 电压输出- T402（无显示屏）
- 产品编号：383Z-05308
- T412（带显示屏）
- 产品编号：383Z-05319
二、T500 系列双通道转速计
- T501.50（交流电版本）
- 供电范围：90-264VAC / 120-370VDC
- 产品编号：J384Z-05600
- T501.10（直流电版本）
- 供电范围：18-36VDC
- 产品编号：J384Z-05601
三、速度传感器（Speed Sensors）
1. DSD 系列- DSD1820.17S11HW
- DSD1820.17S21HW
- DSD18/20.19S10HW
- DSD1810.03ATV
- 对应编号：J374Z-03960
- DSD1820.17S6HR
- DSD1210.01.SHV
- 对应编号：J374Z-03761
- DSD1820.17S7HV
- DSD1010.00KTV EX
- DSD1830.22MHW
- DSD 2210 01 STV
2. DSF 系列（霍尔效应传感器）- DSF1810.00 SHV
- 产品编号：374Z-03871
- DSF1210.00 SHV
- 产品编号：374Z-03869（2M 线缆）
- DSF1210.00 STV Ex
- 产品编号：374Z-03789（5M 线缆，防爆认证）
- DSF2210.00 SHV Ex-ATEX
- 产品编号：374Z-05069
- DSF1410.02 AHV
- 规格：L=100
- 产品编号：374Z-04427
- DSF1210.00 STV
- 产品编号：374Z-03870（5M 线缆）
3. 其他型号- DSY1205.02.SHW
- DSE 0505.21PHZ S LEMD FFE.OS
- DSE1410.07SHZ S CE
四、测速探头（Speed Probes）
- EX58AM25
- EX58H35
- EX58H
- 关联型号：DSE EH20.06S1HZ-Ex（0~20kHz）
五、适配器及配件
- FTG10850.01SS22
- 配置：带 2 米线缆
- FTFW 1422UC3
- 编号：0605424
- FTFU 3024-E01
- 对应型号：J377Z-03981
- FTV3090
- 对应型号：J377Z-03985
- FTK 3073
六、特殊型号及补充说明
- T411.03
- 核心参数：电流输出 & 继电器，DC 10/24/36V 供电，版本 1.27
- DSF1200
- 产品编号：374Z-05176 / J374Z-05176
- DSF 1210.00 SHV-Ex
- 防爆认证型号，适用于危险环境
- DSS1210.00 STV
- 别名：CDSS 1210.00 S2TV
- 产品编号：J4004000048
七、型号对应关系表
产品名称 型号 产品编号 / 别名 单通道转速计（带显示） T411.00 383Z-05318 / J383Z-05318 双通道转速计（交流电） T501.50 J384Z-05600 霍尔效应传感器 DSF1210.00 SHV 374Z-03869（2M 线缆） 防爆型传感器 DSF1210.00 STV Ex 374Z-03789（5M 线缆，Atex 认证） 测速探头 EX58H 适配 DSE EH20.06S1HZ-Ex（0~20kHz）
