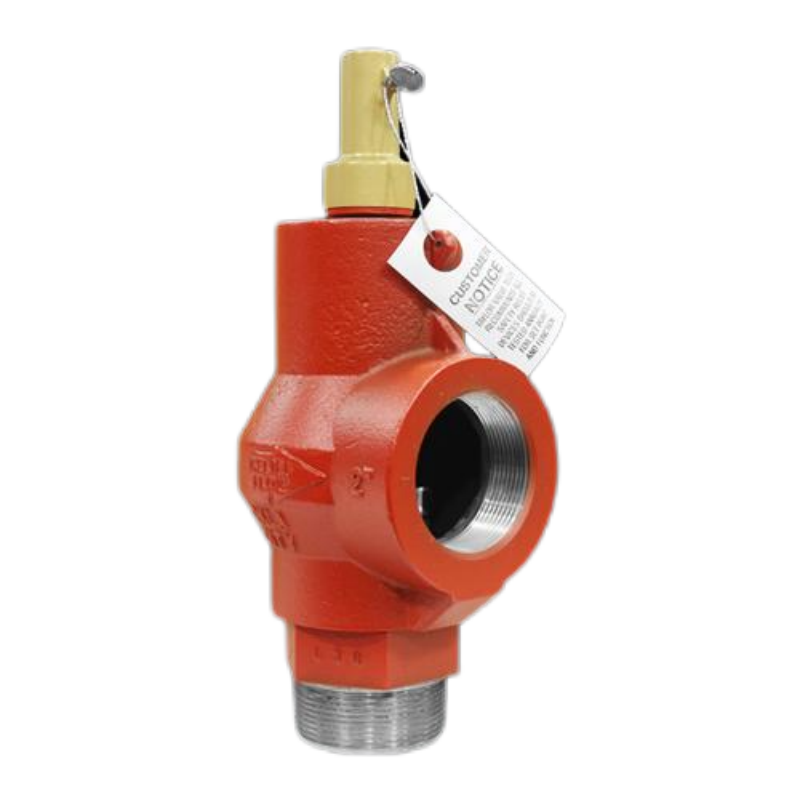

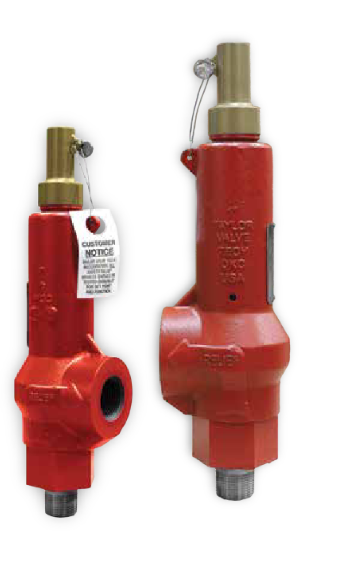

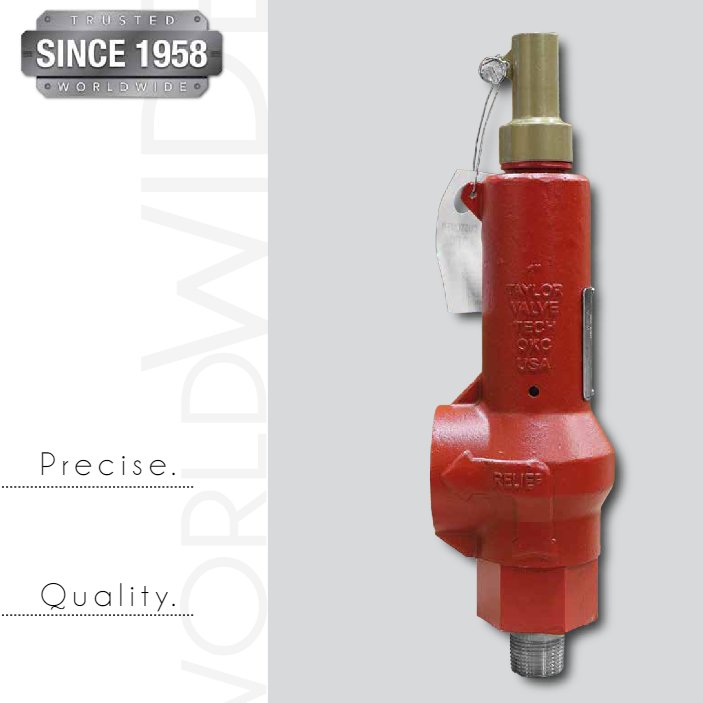

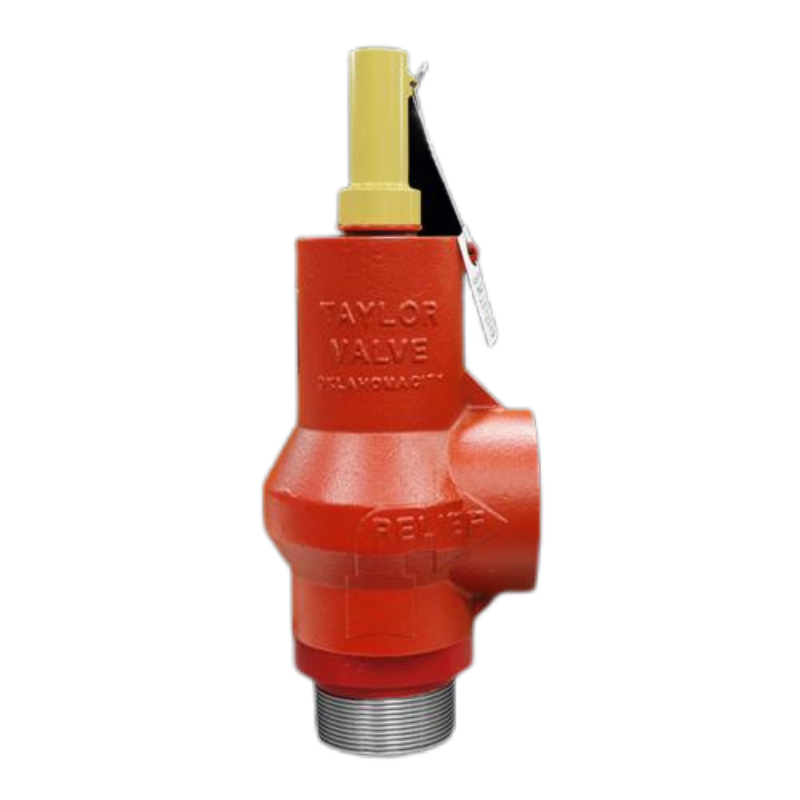

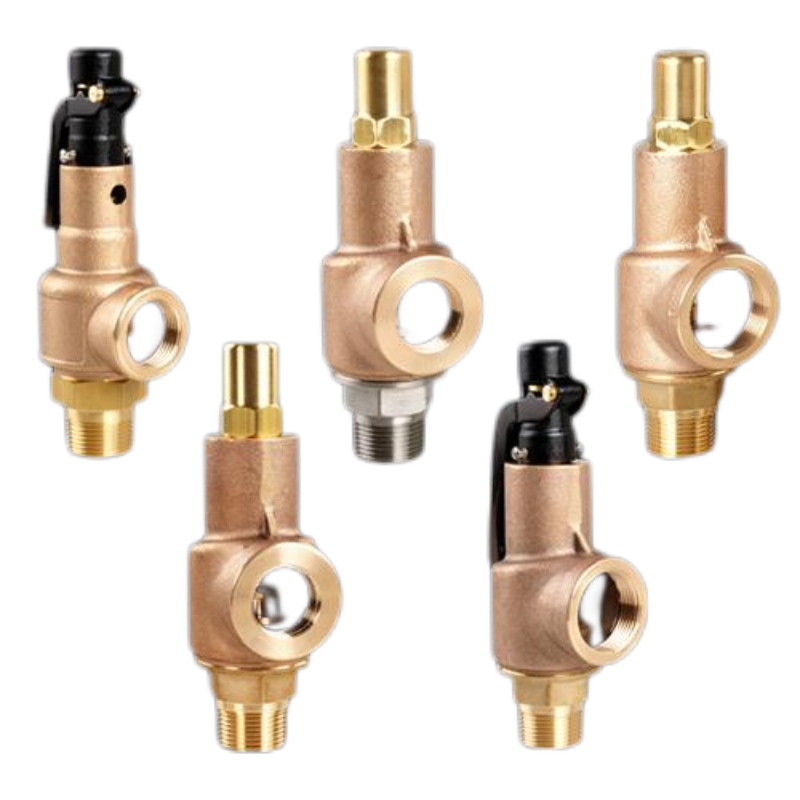

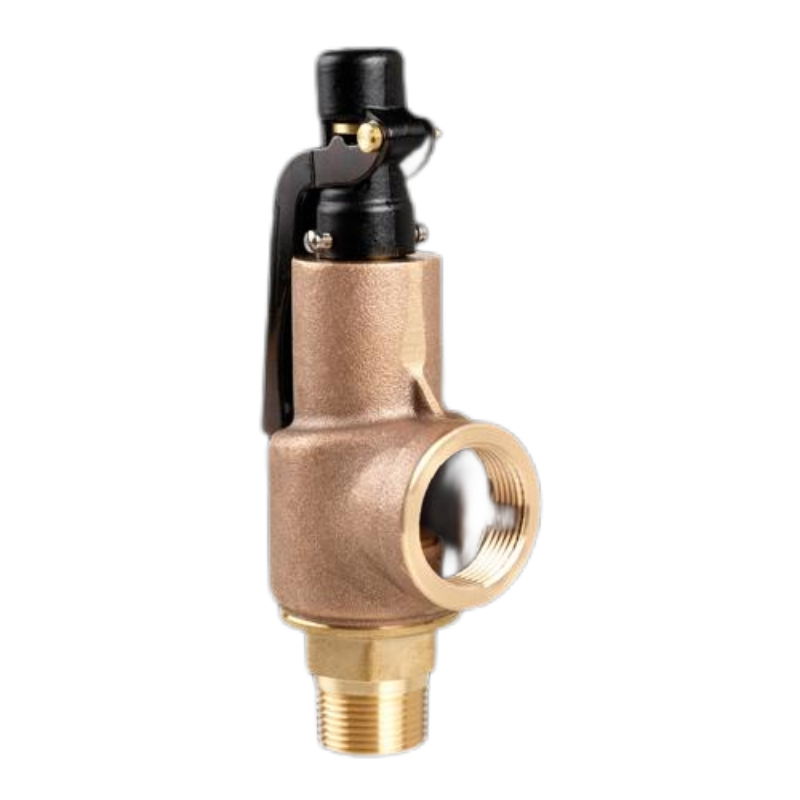

Taylor Valve 19BV 系列压力释放阀、安全阀 19BV .250/8400系列

产品参数

19BV 系列安全阀技术规格与应用说明

一、产品概述

19BV 系列安全阀为经济型直接弹簧操作式软密封平衡阀，配备平衡盘与笼式导向组件，优化液体及空气介质工况下的性能，尤其适用于存在背压的场景。其设计特点如下：

• 平衡结构：入口孔处阀座与笼式导向组件的 O 形环区域一体化，通过塑料气泡密封座应对上游压力，O 形环导向板平衡下游背压。
• 背压适应性：阀体上部与大气连通，确保平衡导向板 / 笼组件在叠加背压条件下稳定工作，对设定压力影响极小。
• 设计优势：作为高端波纹管阀门的经济替代方案，兼具简单性与可靠性。

二、规格参数对比

型号	19BV .250	19BV .500
孔径	0.250 英寸	0.500 英寸
入口尺寸	1/2 英寸（法兰连接）、3/4 英寸、1 英寸	3/4 英寸、1 英寸
连接方式	NPT 螺纹、法兰连接	NPT 螺纹、法兰连接
温度范围	-65°F 至 + 400°F（-54°C 至 + 205°C）	-65°F 至 + 400°F（-54°C 至 + 205°C）
设定压力	50~1600 psig	50~1600 psig
认证标准	ASME 第 XIII 卷第 I 部分	ASME 第 XIII 卷第 I 部分

三、应用场景

19BV 系列压力释放阀适用于双孔口气体 / 液体介质认证场景，可安装于可变背压环境，典型应用包括：

• 热力阀门系统
• 泵循环回路
• 分离器（液体侧）
• 分水器及类似压力控制场景

四、核心优势

1. 密封性能：软密封设计在设定压力 90% 范围内实现无泄漏
2. 维护便捷：结构简单，便于现场检修
3. 背压适应：单 O 形圈平衡密封的阀瓣 / 阀笼组件支持高背压工况
4. 可靠性：无振动设计与简化密封结构提升稳定性
5. 合规性：符合 ASME 标准，通过美国锅炉及压力容器国家委员会认证

五、零件材料配置表

零件编号	零件名称	标准配置（常规应用）	NACE 应用配置
1	入口喷嘴	316SS SA479	316SS SA473
3	阀体	2A210 GR WCC（碳钢）/ SA351 CF8M（不锈钢）	同上
5	阀笼	316SS SA479	316SS SA479
7	阀座嵌件	PTFE	PTFE
8	阀瓣	316SS SA179	316SS SA179
12	弹簧	17-7PH SS SA564（不锈钢）	需咨询工厂（可选 316SS/MP35N 等）

六、流量性能参数

▶ 空气流量（超压 110% 条件）

参数	0.250 英寸孔径	0.500 英寸孔径
孔口面积	0.049 平方英寸	0.196 平方英寸
斜率	0.76	3.03
流量系数 Kd	0.845	0.842
50 psig 流量	52 SCFM	211 SCFM
1600 psig 流量	1348 SCFM	5377 SCFM

▶ 水流量（超压 110% 条件）

参数	0.250 英寸孔径	0.500 英寸孔径
孔口面积	0.049 平方英寸	0.196 平方英寸
斜率	1.25	4.79
流量系数 Kd	0.670	0.642
50 psig 流量	9.2 GPM	35 GPM
1600 psig 流量	52.4 GPM	200 GPM



七、流量计算公式

核心参数定义：

• V：体积流量（SCFM）
• W：质量流量（lb/hr）
• A：孔口面积（平方英寸）
• Kd：流量系数
• P1：设定压力（psia）
• T：入口温度（°R）

八、1 英寸螺纹阀门连接尺寸

孔径	入口 × 出口（英寸）	入口法兰等级	尺寸（英寸）
1/4 英寸	1/2×1	150	A=4.82, B=4.75, C=12.96
1/2 英寸	1×1	600	A=4.72, B=4.75, C=12.86
1 英寸	1×1	2500	A=5.72, B=6.75, C=13.86

九、零件编号系统

格式：19 - A BB C E F G H I J K L

• A：孔径（2=.250 英寸，5=.500 英寸）
• BB：弹簧范围（如 02=50-62 psig，08=1201-1600 psig）
• C：阀体材料（5 = 不锈钢，6 = 碳钢主体 / 不锈钢入口）
• E：选项（1 = 标准封闭顶部，3 = 提升杆）
• H/I：入口尺寸与等级（如 H=1 英寸，I=150 级）
• J/K：出口尺寸与等级（如 J=1 英寸，K=300 级）
