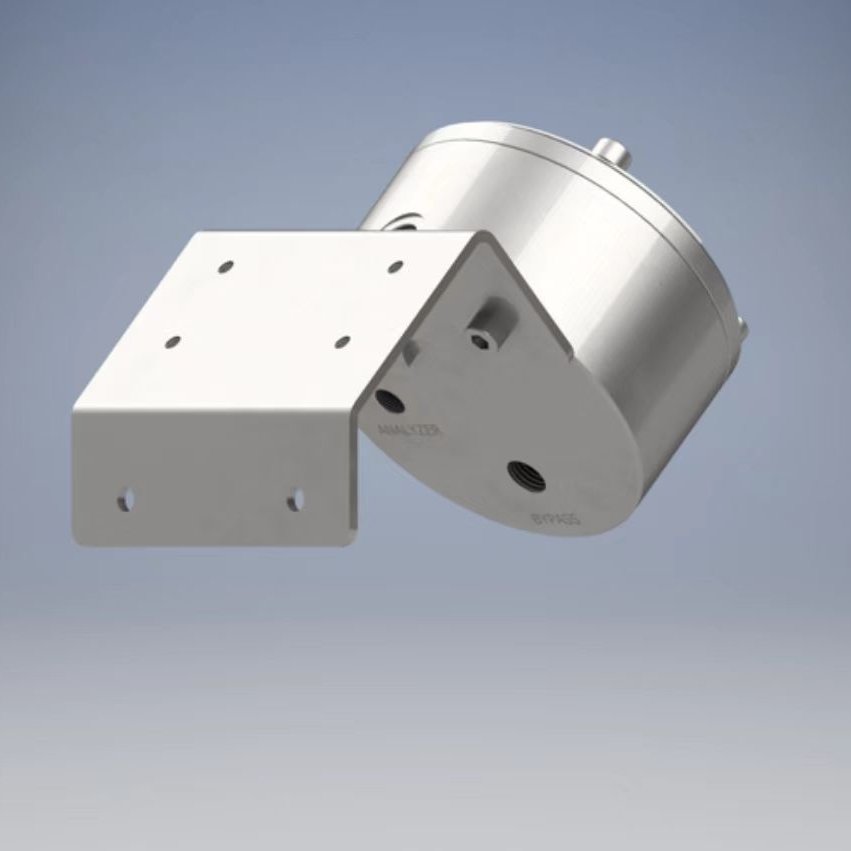

德国SUN-Control-Analytik 水-油分离器，超细颗粒过滤器WT 20.83 E XL

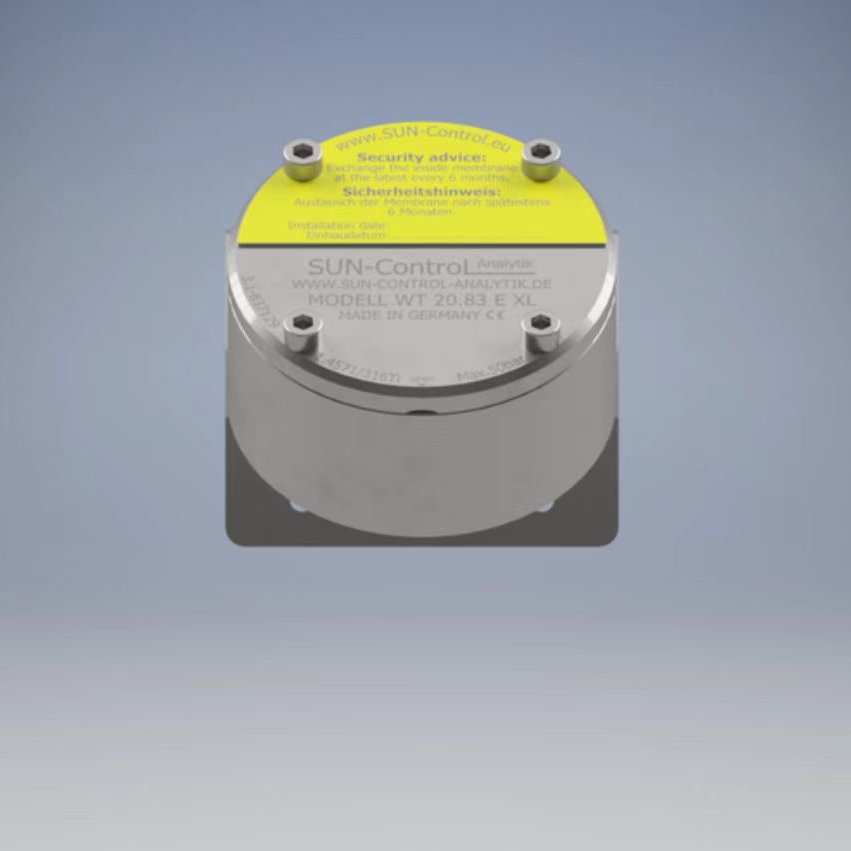

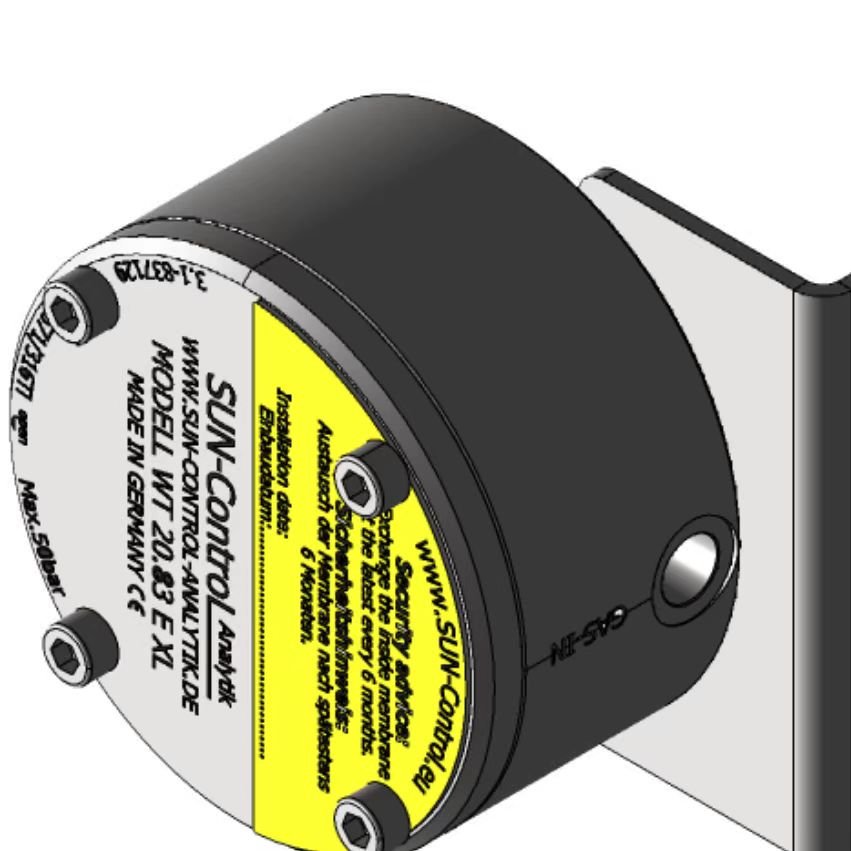

WT 20.83 E XL 不锈钢外壳水 - 油分离器（配超细颗粒过滤器）

核心技术优势

• 过滤膜组高效协同：采用过滤器与分离膜的优化组合设计，通过双膜系统实现精密截留，可有效阻隔水、酸、碱、液态烃类物质及超细颗粒。

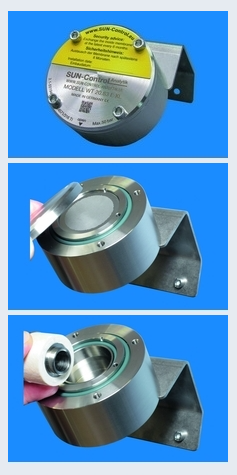

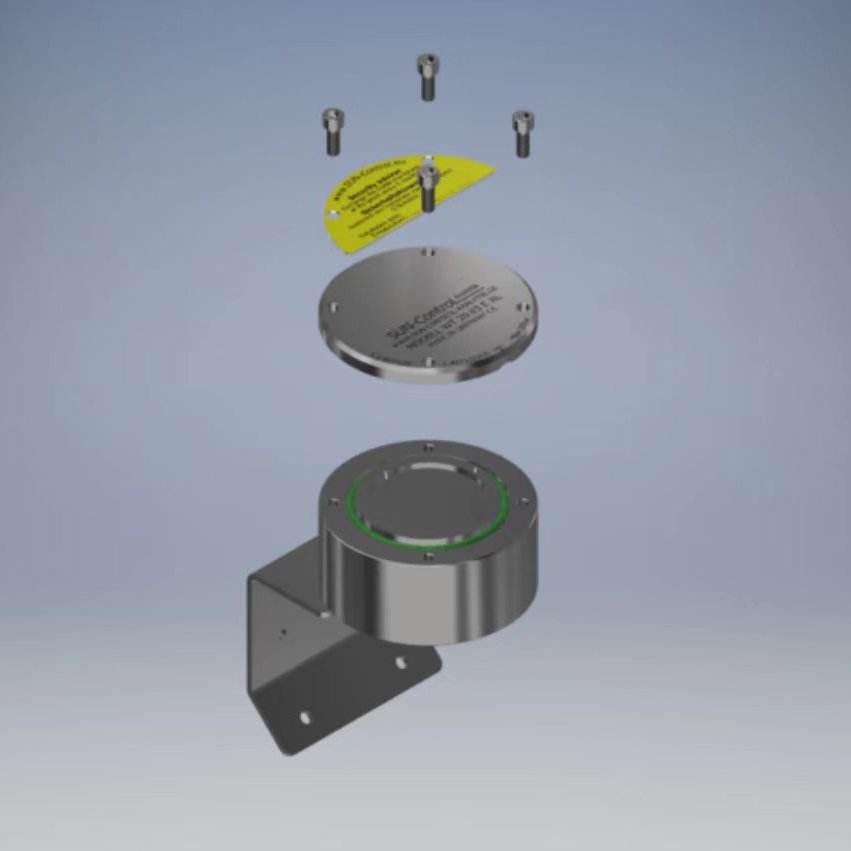

• 便捷维护系统：搭载 “Easy Change System” 快速换膜结构，无需拆卸管路螺丝，仅卸下盖体螺丝即可完成隔膜更换，大幅缩短维护时间。
• 全集成功能设计：
  • 外壳底部集成气路连接端口，便于系统集成；
  • 内置 XL 级颗粒捕集器，高效沉积液态杂质与固体颗粒；
  • 标配旁路功能，支持工况切换与压力平衡。

技术亮点

核心防护功能

水 - 油分离器（又称 “过滤器”）专为气体分析仪前端防护设计，可有效阻隔水、酸、碱、液态烃等液体杂质及固体颗粒，通过集成旁通连接实现系统冗余保护。装置直接安装于管道气体分析仪上游，当上游气体处理设备（冷却器、蠕动泵、除尘器等）发生故障时，其内置的 SUN-C 双膜系统 ® 半渗透膜立即启动防护机制，通过膜分离技术将气体与冷凝液、超细粉尘高效分离。

创新设计亮点

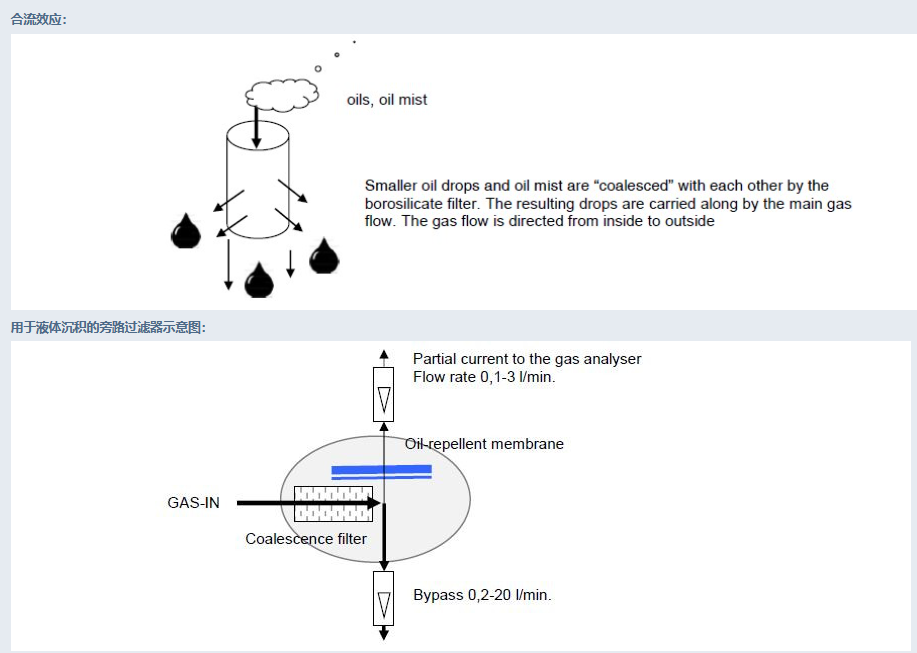

1. 旁路过滤系统：
   • 主气流可经旁路直接排放，同时按 1:2 至 1:20 比例分流小股气流至分析仪，确保快速响应；
   • 携带的冷凝液同步通过旁路排出，膜面流向设计兼具自清洁效果，减少维护需求。
2. 多级净化组件：
   • 集成聚结过滤器，强化油类与气溶胶的沉积分离；
   • 附加颗粒物吸附层，实现液态 - 固态杂质的双重截留；
   • 上游配置可变面积流量计，支持电气报警信号输出（需客户方接入），实时监测异常工况。

技术原理

双膜系统利用压差驱动实现精密分离，气流通过时膜结构自动阻隔冷凝物，同时允许目标气体透过，既保障分析仪测量精度，又避免液体倒灌导致的设备损坏。该设计兼顾防护可靠性与系统响应速度，适用于炼油、化工等工业气体在线分析场景。



交付范围

膜片压力参数（搭配 DMS 双膜系统 ®）

• 水压膜片：0 - 2.0 bar（适用于水基介质）
• 油压膜片（10W40 机油）：0 - 0.3 bar（工业润滑系统专用）
• 汽油膜片（95 号辛烷值）：0 - 0.2 bar（燃油系统适配）

气体处理参数

• 工作压力：0 - 50 bar（可选 220 bar 高压版本，型号 WT 20.83 E XL HD）
• 气体流量：0 - 180 L 空气 /h
• 压降特性：
  • 60 L/h：约 20 mbar
  • 120 L/h：约 40 mbar
  • 180 L/h：约 60 mbar
• 膜片孔径：<0.1μm（纳米级过滤精度）
• 工作温度：-20°C 至 + 190°C（宽温域适应性）

物理参数

• 有效过滤面积：30 cm²
• 外壳容积：30 ml
• 材质配置：
  • 主体：不锈钢 1.4571（耐腐蚀）
  • 密封件：FKM 氟橡胶、PTFE 聚四氟乙烯
  • 过滤元件：硅酸盐玻璃
• 外形尺寸：直径 100 mm × 高度 80 mm × 深度 160 mm（含支架）

接口与安装

• 气体接口：
  • 进气口（GAS-IN）：1/4" NPT 内螺纹
  • 旁通口（BYPASS）：1/4" NPT 内螺纹
  • 出气口（GAS-OUT）：1/8" NPT 内螺纹

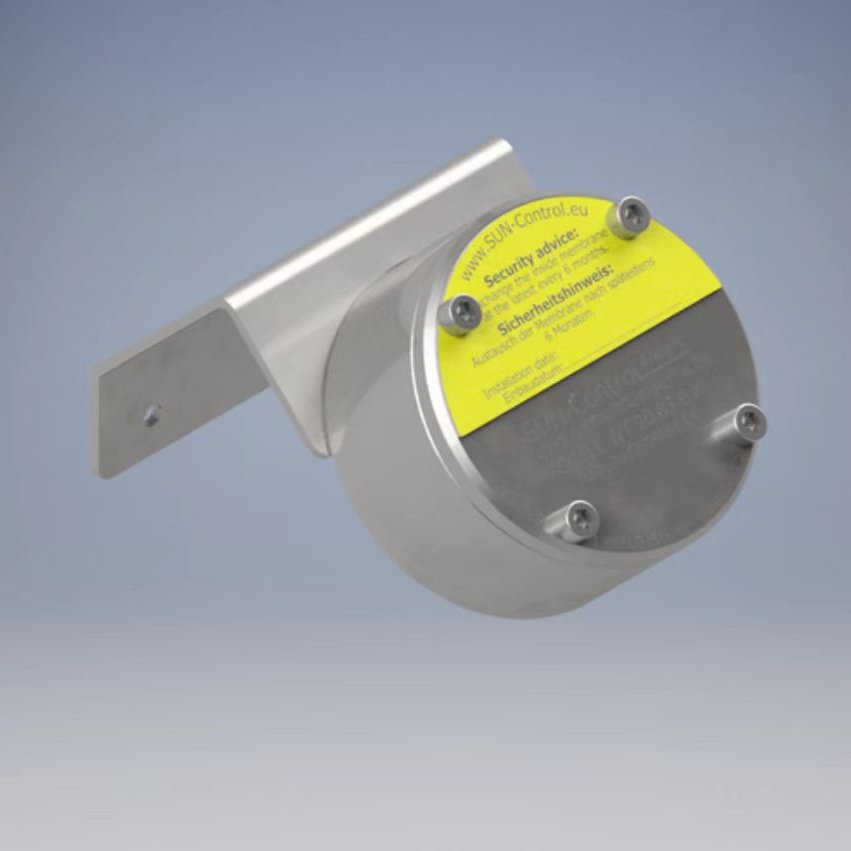

• 安装方式：壁挂式安装（标配支架）
• 安装建议：优先安装旁通管路以平衡压力；若无旁通，需严格控制膜片承压不超过额定值。

安全认证与测试

• 防爆认证（ATEX）：
  • 气体防爆：EX II 2G Ex h IIC Gb（-20°C ≤ Ta ≤ +190°C，认证号 EPS 19 ATEX 2 178 U）
  • 粉尘防爆：EX II 2D Ex h IIIC Db（同温度范围）
• 氦气泄漏测试：泄漏率≤2×10⁻⁸ mbar・L/s（高密封性验证）
• 证书清单：
  • 3.1 材质质量证书
  • NACE-MR0175-98 防腐认证
  • ATEX 2014/34/EU 合规证书

特殊工况适配

• 爆炸环境应用：
  • 适用区域：1 区、2 区（气体）；21 区、22 区（粉尘）
  • 爆炸等级：IIA、IIB、IIC
  • 安全特性：无自热设计，适配 T6 温度等级气体
• SUNOX100 工艺：提供无油无脂定制款，适用于 100% 氧气环境（需提前定制）。

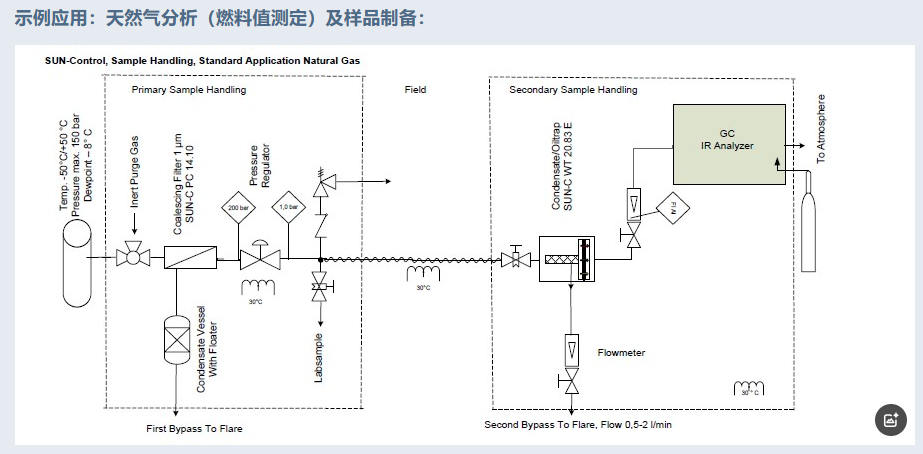

典型应用场景



WT 20.83 E XL 油水分离器产品编号及配件清单

一、油水分离器主体型号

产品描述	产品编号
WT 20.83 E XL 型油水分离器，材质为不锈钢 1.4571（316 Ti），标准配置 FKM 氟橡胶 O 型圈	WT2083EXL
WT 20.83 E XL 型油水分离器，材质为不锈钢 1.4571（316 Ti），PTFE 聚四氟乙烯 O 型圈	WT2083EXLORPTFE
WT 20.83 E XL 型油水分离器，材质为不锈钢 1.4571（316 Ti），FFKM 全氟橡胶 O 型圈	WT2083EXLORFFKM
材质为哈氏合金 HC 22 或 1.4462 超级双相钢的定制款	需另行咨询

二、配件明细

1. 核心替换部件
   • 备用膜组件（含白色膜、灰色膜及指示板）：MEM2083
   • 聚结过滤器套装（5 件装）：KF2083XL
2. 密封件套件
   • FKM 氟橡胶 O 型圈套装（标准绿色）：OR2083FKM
   • PTFE 聚四氟乙烯 O 型圈套装（白色）：OR2083PTFE
   • FFKM 全氟橡胶 O 型圈套装（黑色）：OR2083FFKM
3. 支撑与过滤组件
   • 支撑筛网：STUESI2083
4. 综合配件套件
   • 配件套件 1（型号：ET1PA2083EXL）包含：
     • 1 个 MEM2083 备用膜组件
     • 1 套 OR2083FKM O 型圈
     • 1 个 STUESI2083 支撑筛网
     • 1 套 KF2083XL 聚结过滤器

品牌介绍

深耕气体分析技术的创新引领者 ——SUN-Control-Analytik GmbH

自 1991 年创立以来，SUN-Control-Analytik GmbH 始终以技术革新驱动气体分析领域的发展。其首款产品 “气体分析仪专用水阱”（Water-Trap）凭借卓越的冷凝水与粉尘防护性能，迅速成为排放测量系统的核心组件，至今仍在全球多数监测场景中发挥关键作用。
依托首秀产品的技术积淀，公司相继推出不锈钢材质的油水分离器（Water-Oil-Traps），其独创的双膜系统（Double Membrane System）获实用新型专利认证，为工艺分析场景提供了革命性的杂质截留方案。2017 年，工艺气体冷却器（Process Gas Coolers）的加入进一步完善产品矩阵；2018 年，防爆型冷却器的问世开拓新市场领域并再度斩获专利保护，彰显其在危险工况应用中的技术突破。
2019 年，SUN-Control-Analytik GmbH 实现技术里程碑跨越 —— 产品通过危险区域认证并适配氢能应用（可再生能源领域），为绿色能源产业提供精准气体分析保障。2022 年 5 月，公司正式成为氢电解器（Hydrogen-Electrolyzers）气体分析技术的官方供应商，以全系列解决方案（涵盖气体预处理、水阱、油水分离器、冷凝水防护装置、酸过滤器、吸收器及工艺分析冷却器等），持续赋能氢能产业链高质量发展。
三十余载匠心深耕，从基础防护到复杂工况应用，从单一产品到全场景技术体系，SUN-Control-Analytik GmbH 始终以 “专利技术 + 行业认证” 双轮驱动，成为全球气体分析领域值得信赖的创新伙伴。



产品相关型号

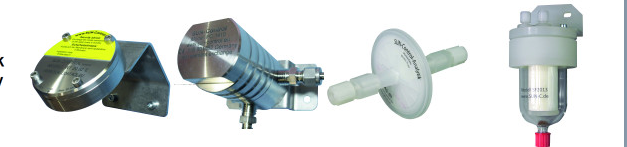

SUN-Control-Analytik 主要型号有：WT 20.5、WT 20.48 KOBE - KOBU、WT 20.5 A、WT 20.83 PVDF XL、WT 20.83 E XL、WT 20.83 E、WT 20.83 E XL HD、WT 20.82 E、WT 30.5 E、PC 1410 E、PC 1410 E XL、PC 1410 PVDF / EL、SF 20.13、PF 20.17、ABS 20.03、GEF 26、KVE、SPENIV、GTSx5 系列等 。
