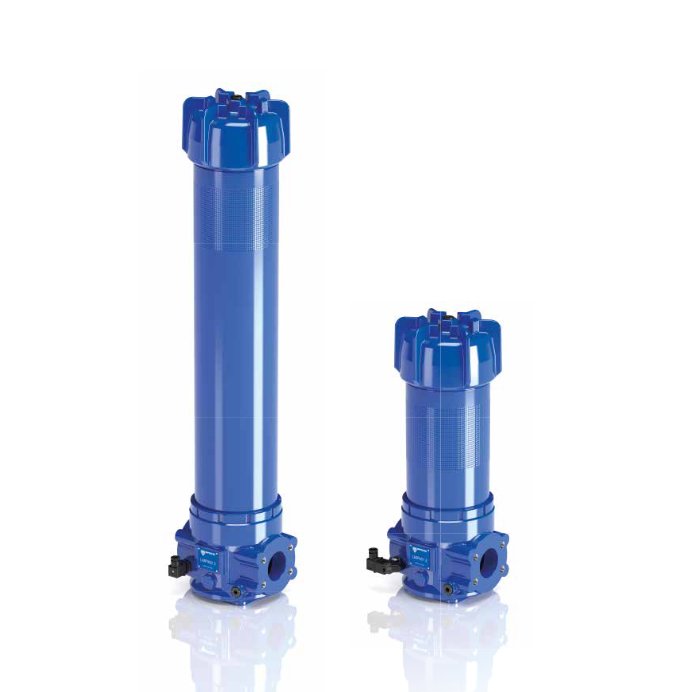

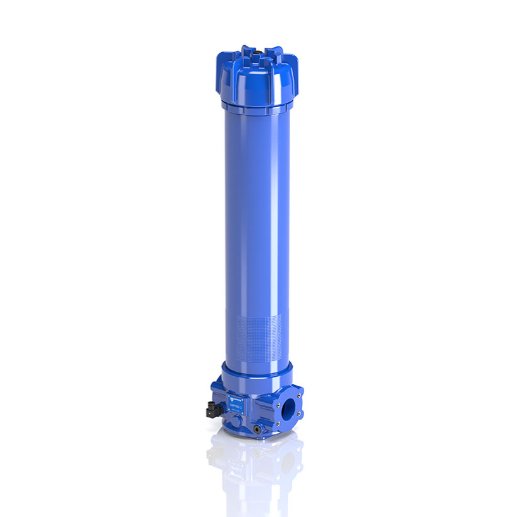

意大利 MP FILTRI 倒置低压、高流量高粘度在线过滤器 LMP9503BVF1A25NP02

一、MP FILTRL倒置低压、高流量高粘度在线过滤器LMP9503BVF1A25NP02型号组成与配置说明

• LMP9503：系列及尺寸标识，属于 LMP 950 系列，长度规格为 3。
• B：旁通阀配置，开启压力为 3.5 bar（±10%）。
• V：密封件材质，采用 FPM 系列（氟橡胶）。
• F1：连接方式，3” SAE 3000 psi/M 法兰，直列进出口设计。
• A25：过滤精度等级，无机微纤维材质，过滤精度 25μm。
• N：滤芯压差类型，微纤维滤芯（N 系列），允许压差 20 bar。
• P02：执行标准，带内部限流管（适用于流量低于 100/150 l/min 的场景）。

二、MP FILTRL倒置低压、高流量高粘度在线过滤器LMP9503BVF1A25NP02技术参数与性能指标

1. 压力与流量

• 工作压力：3 MPa（30 bar）
• 流量：2400 l/min（压差 Δp=0.7 bar 时，参考流体运动粘度 30 cSt，密度 0.86 kg/dm³）
• 测试压力：4.5 MPa（45 bar）
• 爆破压力：12 MPa（120 bar）

2. 结构与材料

• 壳体材料：阳极氧化铝（头部与壳体），旁通阀为阳极氧化铝
• 滤芯：流体从外向内流经滤芯，适配 CU950 系列无机微纤维滤芯
• 密封件：FPM 材质，工作温度范围：-25°C 至 + 110°C

3. 功能特性

• 旁通阀：当滤芯堵塞时开启，释放过高压差
• 排污口与排气口：维护前排放流体，避免空气进入系统
• 差压指示器：支持可视、电气及电子信号指示滤芯堵塞状态

三、MP FILTRL倒置低压、高流量高粘度在线过滤器LMP9503BVF1A25NP02连接与安装要求

1. 连接方式与尺寸

• 高度（H）：1230 mm
• 维护间隙（H2）：900 mm
• 固定孔：4 个，深度 25 mm，螺纹 M16
• F1 接口：3” SAE 3000 psi/M 法兰，直列进出口设计（LMP950 系列特征）

2. 安装方式

四、MP FILTRL倒置低压、高流量高粘度在线过滤器LMP9503BVF1A25NP02过滤精度与应用场景

• A25 过滤精度：25μm 无机微纤维过滤介质，适用于一般清洁度要求的液压系统，如油箱离线过滤、润滑系统。
• 典型应用：
  • 油箱离线过滤系统
  • 工业设备润滑系统
  • 液压油污染控制场景

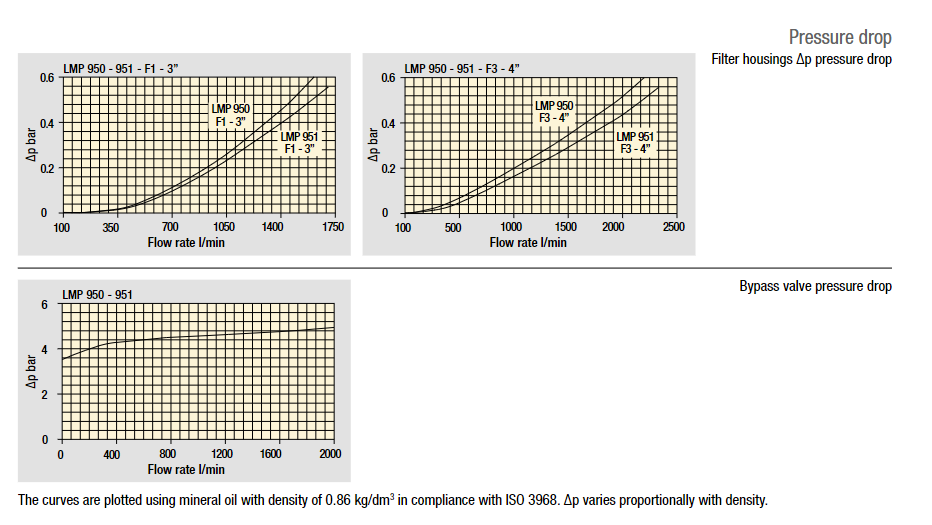

五、MP FILTRL倒置低压、高流量高粘度在线过滤器LMP9503BVF1A25NP02流量与压差曲线

六、备件与订购信息

• 密封套件（FPM 材质）：02050368
• 滤芯：CU950 3 A25 V N P02（需单独订购）
• 旁通阀组件（长度 3 配置）：02001379

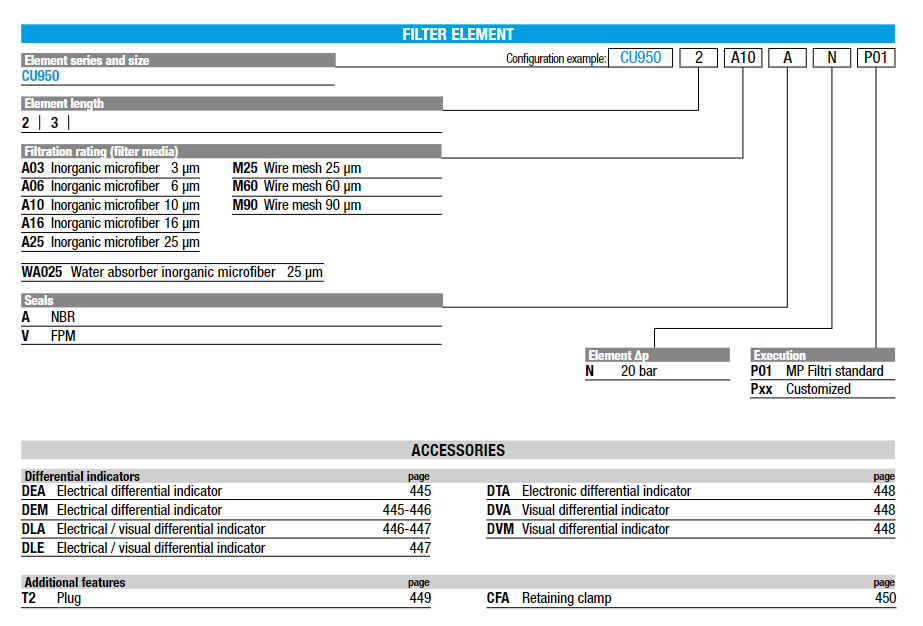

七、型号配置对照表

MP Filtri 品牌介绍

企业概述

MP Filtri 是由 Bruno Passotto 于 1964 年创立的家族企业，凭借卓越的商业直觉与前瞻视野逐步跻身国际舞台。2007 年，新一代管理者以满腔热忱与坚定决心续写成功篇章，将其发展为跨国企业。公司构建了职能架构，核心管理团队凝聚了激情、动力、决心与素养。在后续发展中，MP Filtri 始终保持增长态势，如今已在液压过滤解决方案、污染监测系统及液压回路动力传输组件领域占据领先地位。其企业模式以战略平衡为核心，在生产灵活性、效率与技术质量方面的战略性投入，与响应活跃市场需求的商业洞察力形成协同发展的企业 DNA 特质。

技术研发与创新实力

MP Filtri 的每一款产品均源于精心的研发积淀，通过技术创新与行业经验的深度融合，持续提升效率标准。公司与意大利高校展开深度合作，并依托 1200 平方米的内部研发实验室，在现有产品验证与新型原型开发中实现可靠性与质量的双重突破，为客户提供定制化解决方案。

核心应用领域

产品广泛应用于工程机械、建筑机械、机床工业、石油化工、钢铁冶金、电力能源、矿石开采、注塑机械等行业。

主要产品体系

过滤设备系列：涵盖过滤器、滤芯、油过滤器、回流过滤器、吸油过滤器、压力过滤器、在线过滤器、低压过滤器、高压过滤器等全品类产品。

代表性产品型号

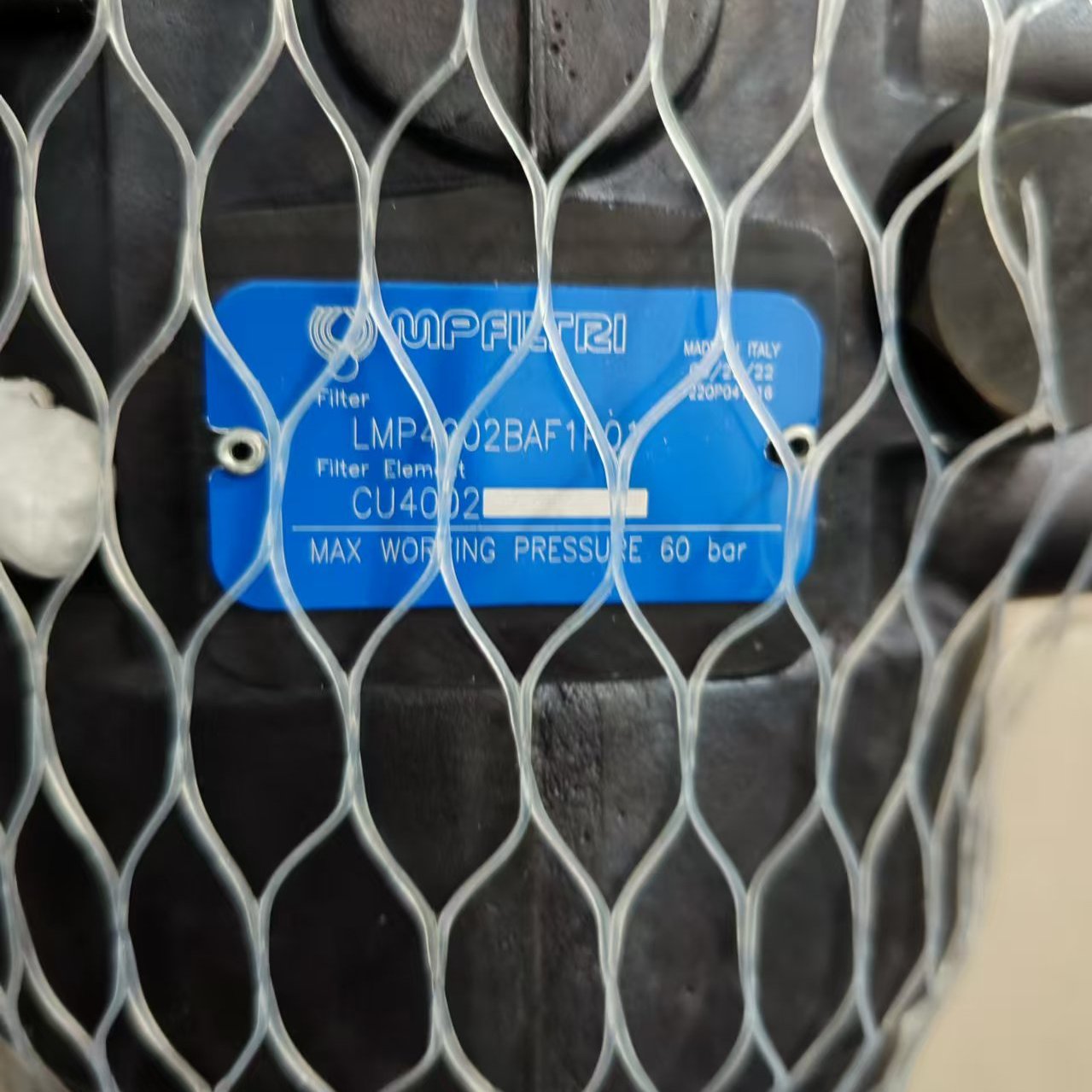

STR、STRB、MPA、MPM、SFEX ELIXIR® SERIES、SF2 250-350、SF2 500、RFEX ELIXIR® SERIES、MPX、MPLX、MPTX、MBFX、MPF、MPT、MFB、MPH、MPI、FRI、RF2、MPS、MS、HFEX ELIXIR® SERIES、LMP 110-120-123 MULTIPORT、LMP 210-211、LMP 400-401-430-431、LMP 950-951、LMP 952-953-954、LMD 211、LMD 400-401-431、LMD 951、LDP & LDM FBN 24550、LMP 900-901 DIN 24550、LMP 902-903 DIN 24550、FZP、FZH、FZX、LZD、ZDB、DE20HP03、DE50HP03、LMP2101BAG1A06NP01、FMM0501BAD1A01NP001、FMP0652BAG1A06NP01、MP05050R61、CS050A06A、LMP4005BAF2A10NP01、HFB3201BAF1P01、LMP4002BAF1P01、CU4002A10ANP01、HP3201A2***NP01 等。
