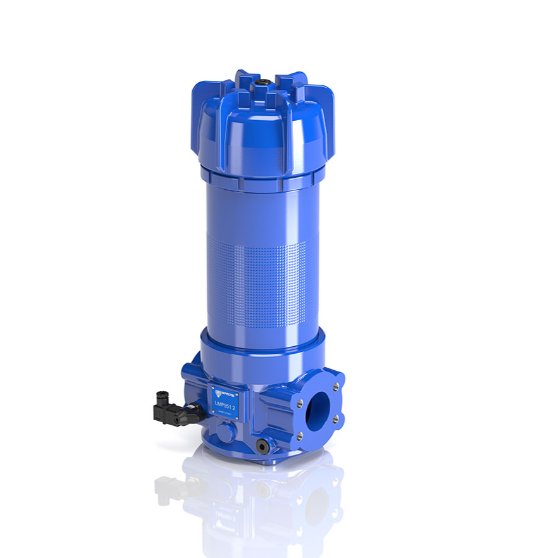

意大利 MP FILTRI 倒置低压、高流量过滤器 LMP9513BVF1A03NP01

一、9513BVF1A03NP0型号组成与配置说明

• LMP9513：系列及尺寸标识，属于 LMP 951 系列，长度规格为 3。
• B：旁通阀配置，开启压力为 3.5 bar（±10%）。
• V：密封件材质，采用 FPM 系列（氟橡胶）。
• F1：连接方式，3” SAE 3000 psi/M 法兰，90° 进出口设计。
• A03：过滤精度等级，无机微纤维材质，过滤精度 3μm。
• N：滤芯压差类型，微纤维滤芯（N 系列），允许压差 20 bar。
• P01：执行标准，MP Filtri 标准配置（无内部限流管）。

二、意大利MP FILTRL倒置低压、高流量过滤器LMP9513BVF1A03NP01技术参数与性能指标

1. 压力与流量

• 工作压力：3 MPa（30 bar）
• 流量：2400 l/min（压差 Δp=0.7 bar 时，参考流体运动粘度 30 cSt，密度 0.86 kg/dm³）
• 测试压力：4.5 MPa（45 bar）
• 爆破压力：12 MPa（120 bar）

2. 结构与材料

• 壳体材料：阳极氧化铝（头部与壳体），旁通阀为阳极氧化铝
• 滤芯：流体从外向内流经滤芯，适配 CU950 系列无机微纤维滤芯
• 密封件：FPM 材质，工作温度范围：-25°C 至 + 110°C

3. 功能特性

• 旁通阀：当滤芯堵塞时开启，释放过高压差
• 排污口与排气口：维护前排放流体，避免空气进入系统
• 差压指示器：支持可视、电气及电子信号指示滤芯堵塞状态

三、意大利MP FILTRL倒置低压、高流量过滤器LMP9513BVF1A03NP01连接与安装要求

1. 连接方式与尺寸

• 高度（H）：1230 mm
• 维护间隙（H2）：900 mm
• 固定孔：4 个，深度 25 mm，螺纹 M16
• F1 接口：3” SAE 3000 psi/M 法兰，90° 进出口设计（LMP951 系列特征）

2. 安装方式

四、意大利MP FILTRL倒置低压、高流量过滤器LMP9513BVF1A03NP01过滤精度与应用场景

• A03 过滤精度：3μm 无机微纤维过滤介质，适用于要求高清洁度的液压系统，如离线过滤、润滑系统。
• 典型应用：
  • 油箱离线过滤系统
  • 工业设备润滑系统
  • 液压油污染控制场景

五、意大利MP FILTRL倒置低压、高流量过滤器LMP9513BVF1A03NP01流量与压差曲线

六、备件与订购信息

• 密封套件（FPM 材质）：02050368

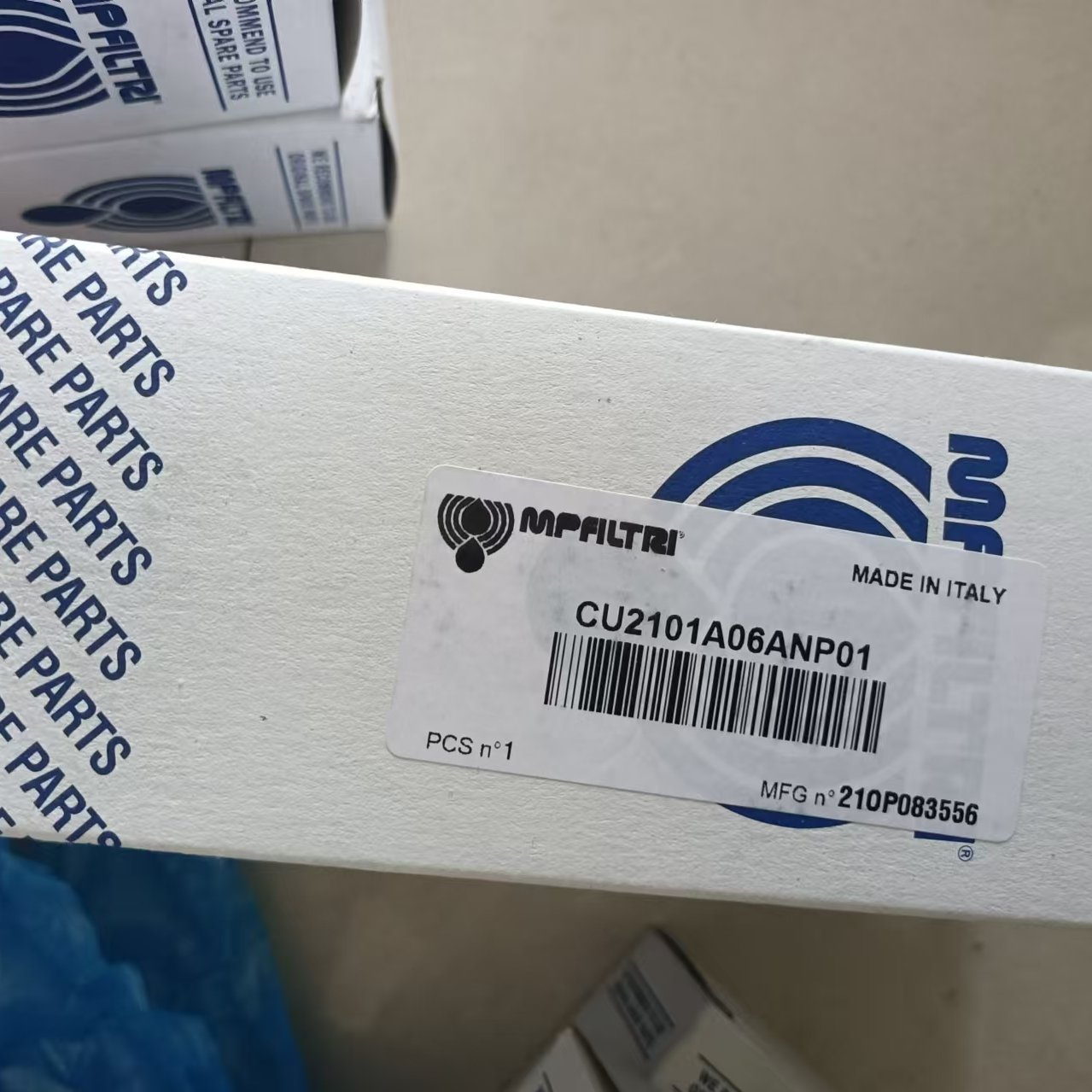

• 滤芯：CU950 3 A03 V N P01（需单独订购）
• 旁通阀组件（长度 3 配置）：02001379

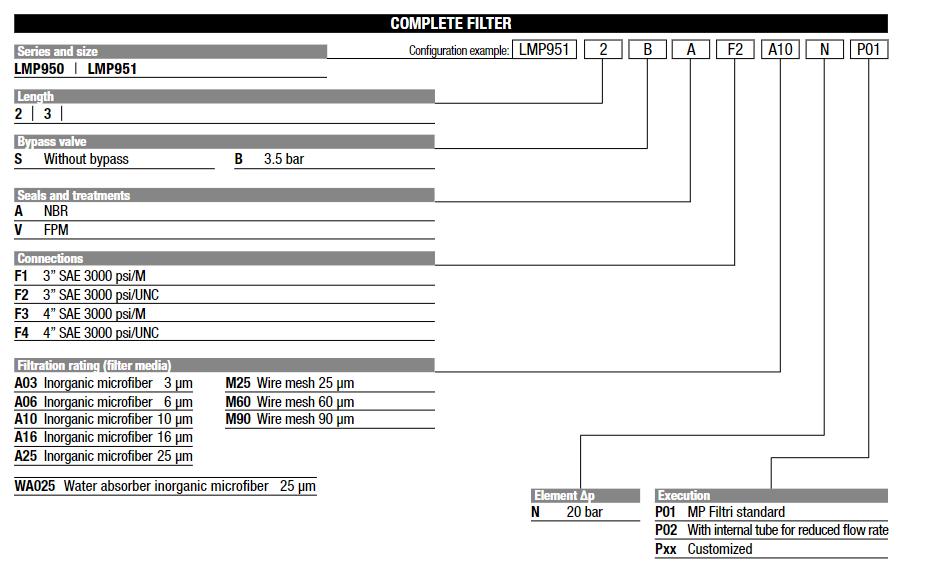

七、意大利MP FILTRL倒置低压、高流量过滤器LMP9513BVF1A03NP01型号配置对照表
