Liqui-Cel EXF 6X28，系列膜接触器、脱气膜，聚丙烯EXF G520R 6×28

详细信息

	品牌：Liqui-Cel		型号：EXF G520R 6×28		加工定制：否
	适用范围：脱去液体中的二氧化碳		材质：聚丙烯 / 环氧树脂		孔径：168 mm（6.6 in） mm

产品信息

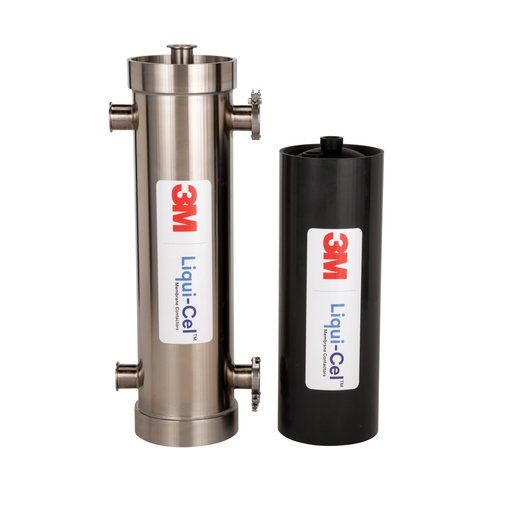

3M™ Liqui-Cel® EXF-6x28 系列膜接触器（型号：Liqui-Cel EXF 6X28 系列膜接触器 G520R 脱气膜）

一、典型特性

膜特性	详情说明
滤芯配置	带中心挡板的 Extra-Flow
液体流量指南	1–11 m³/hr（5–50 gpm）
膜类型及应用	- X50 纤维：推荐用于液体脱除 CO₂及其他气体传输应用 - X40 纤维：推荐用于液体脱除 O₂及其他气体传输应用
膜 / 灌封材料	聚丙烯 / 环氧树脂
初始体积（约）	壳程：X50 纤维与 X40 纤维均为 6.7 L（1.8 gal）膜丝侧：X50 纤维 2.6 L（0.7 gal）；X40 纤维 2.3 L（0.6 gal）

二、压力指南 *

项目	X50 纤维	X40 纤维
温度 / 压力	60°C，2.1 barg（140°F，30 psig）	70°C，2.1 barg（158°F，30 psig）
压力补充说明	若不使用真空，上述压力可增加 1 barg（15 psig）	若不使用真空，上述压力可增加 1 barg（15 psig）
施加气体压力	25°C 时 4.1 barg（77°F 时 60 psig）	25°C 时 4.1 barg（77°F 时 60 psig）
施加气体压力用途	用于环境温度下的完整性测试，正常工作压力通常更低	用于环境温度下的完整性测试，正常工作压力通常更低

有关外壳和膜的完整温度 / 压力限制，请参阅操作指南。注意：液体压力应始终超过气体压力。

三、外壳选项和特性

材料：ABS
法兰连接：
- 壳程（湿润表面）：符合 ANSI B16.5 的 2 英寸 150 级凸面法兰；符合 JIS B2238 的 50A 10K 平面法兰
- 膜丝侧：符合 ANSI B16.5 的 1 英寸 150 级凸面法兰；符合 JIS B2238 的 25A 10K 平面法兰
重量（约）：
- 干燥时：10 kg（23 lbs）
- 充水时：17 kg（38 lbs）

四、法规合规

符合（欧盟）2015/863 修订版《限制有害物质指令》（2011/65/EU）附件 II 的限制。仅在环境温度下与非酒精液体接触时，湿润部件由符合 FDA Title 21 CFR § 170-190 的材料构成。

五、尺寸（标称值）

168 mm（6.6 in）
1009 mm（39.7 in）
765 mm（30.1 in）

六、性能曲线说明

曲线为标称值，操作条件不同时特性可能变化。

O₂ 脱除（X40 膜，20°C/68°F）：氮气组合模式，真空度 75 mm Hg，氮气吹扫 1.4 L/min（0.05 scfm）。
CO₂ 脱除（X50 膜，20°C/68°F）：空气组合模式，空气吹扫 0.25 G/L，真空度 150 torr。

产品介绍：Liqui-Cel 脱气膜 —— 原理、特点与型号全览

一、工作原理

Liqui-Cel 脱气膜通过置于接触器外壳内的微孔或无孔半透性中空纤维膜实现功能。不同系列膜的流体与真空 / 吹扫气体流动方式存在差异：

EXF、SP 及 MM-0.5x1、MM-0.75x1 系列：液体在中空纤维膜外部流动，真空或吹扫气体施加于纤维内部；
其他 MM 系列：液体在中空纤维膜内部流动，真空或吹扫气体作用于外部。

借助真空或吹扫气体，可在中空纤维膜内腔侧与壳侧构建气体浓度差，驱动溶解气体快速、高效转移。

二、应用领域

主要服务于蒸汽发电厂、饮料生产、工业用水等场景，助力各领域实现对溶解气体的精准控制。

三、产品特点

气体传输高效：采用经流体动力学优化设计的微孔中空纤维膜，保障气体快速、高效传输；
脱气水平极低：在合理系统设计下，出口处可实现低至 1ppb O₂、0.5ppm CO₂的极低碳溶气水平；
无化学品运行：运行过程无需使用化学品，削减工厂运营中的化学品消耗，契合环保与成本控制需求；
多样材质可选：提供多种结构材料的产品选项，适配不同应用场景；
空间与能耗优化：设计紧凑，支持在线操作且压降小，利于节省空间、提升生产率，减少泵的使用数量；
适配多种规模：拥有广泛流量范围的产品组合，满足不同运营规模的需求；
耐受特殊工况：可处理高液体压力（达 300psi/20bar），支持热水消毒，能适应复杂的工业环境。

四、主要型号清单

（一）Liqui-Cel Extra-Flow 2.5 x 8 系列

Liqui-Cel Extra-Flow 2.5 x 8：G280 (X40)、G420 (X40)、G453 (X50)、G648 (X50)、G940

（二）Liqui-Cel Extra-Flow 4 x 13 系列

Liqui-Cel Extra-Flow 4 x 13：G492 (X50)、G574 (X50)、G491 (X40)、G614 (X50)

（三）Liqui-Cel Extra-Flow 4 x 28 系列

Liqui-Cel Extra-Flow 4 x 28：G288 (X40)、G324 (X40)、G333 (X40)、G503 (X50)、G504 (X50)、G506 (X50)

（四）Liqui-Cel Extra-Flow 6 x 28 系列

Liqui-Cel Extra-Flow 6 x 28：G520 (X50)、G520R (X50)、G580R (X40)

（五）Liqui-Cel Industrial Extra-Flow 8 x 20 系列

Liqui-Cel Industrial Extra-Flow 8 x 20：G868 (X40)

（六）Liqui-Cel Stainless Steel Extra-Flow 8 x 20 系列

Liqui-Cel Stainless Steel Extra-Flow 8 x 20：G869 (X40)

（七）Liqui-Cel Extra-Flow 10 x 28 系列

Liqui-Cel Extra-Flow 10 x 28：G440H (X40)、G449H (X40)、G511H (X50)、G655 (X40)、G700H (X50)、G855H (X40)、G858RH (X40)、G886H (X50)

（八）Liqui-Cel Industrial 14 x 28 系列

Liqui-Cel Industrial 14 x 28：G531S (X40)、G531RS (X40)、G533S (X50)、G533RS (X50)

（九）MicroModule 0.5 x 1 系列

MicroModule 0.5 x 1：G591 (X50)、G680 (SP)、G884 (X50)

（十）MiniModule 1 x 5.5 系列

MiniModule 1 x 5.5：G543 (X50)

（十一）MiniModule 1.7 x 5.5 系列

MiniModule 1.7 x 5.5：G542 (X50)

（十二）MiniModule 1.7 x 8.75 系列

MiniModule 1.7 x 8.75：G541 (X50)

（十三）Superphobic 1×6″系列

Superphobic 1×6″：G090W (SP)

（十四）Superphobic 2×6″系列

Superphobic 2×6″：G638 & G638W (SP)、G642W (SP)、G923 (SP)、G924W (SP)、G925W (SP)、G926W (SP)、G927W (SP)

（十五）Superphobic 2.5×8″系列

Superphobic 2.5×8″：G604-SP、2.5×8 UP、G631
