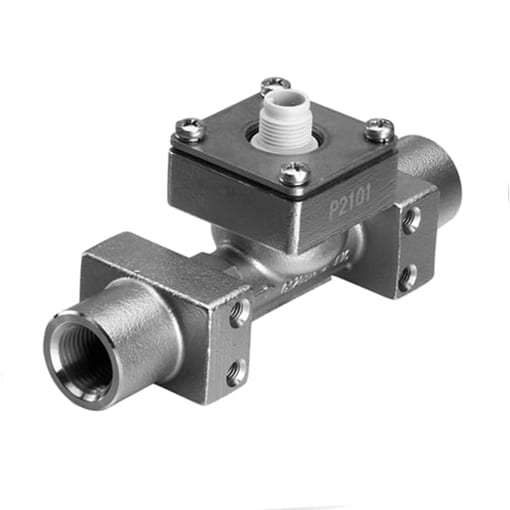

Proteus V7000 系列 紧凑型不锈钢涡街流量计 0V7006F32、0V7006FA32

一、核心特点

• 流量范围：1.8–150 升 / 分钟（LPM），对应 0.48–40 加仑 / 分钟（GPM）
• 测量精度：优于流量范围的 ±3%
• 可选温度测量：集成 Pt1000 铂电阻温度传感器（RTD），测量范围 - 40–125℃（对应 - 40–257℉）
• 可选压力测量：测量范围 0–1200 千帕（kPa），对应 0–174 磅 / 平方英寸（psi）
• 结构与耐用性：采用不锈钢材质，结构坚固，耐用性较好
• 输出方式：支持脉冲输出、电阻输出、0–10 伏直流（VDC）或 4–20 毫安（mA）多种形式
• 校准适配性：可针对运动粘度 0.3–14 厘沲（cSt）的流体校准流量响应，也可提供可溯源校准服务
• 抗干扰能力：无活动部件，对流体中的悬浮固体具有较高耐受性
• 现场显示：可选配数字显示屏，用于现场查看液体瞬时流量
• 流体兼容性：兼容 Galden、Fluorinert 及其他适配的传热流体
• 材料合规性：接触流体的材料符合美国食品药品监督管理局（FDA）认证标准，可接触食品与饮用水

二、产品定位

V7000 系列流量计采用紧凑型不锈钢阀体与灵敏稳定的涡街传感器，属于高性价比的流量管理工具。Proteus 凭借校准能力，可将标准流量计调整为高精度测量仪器，为对温度敏感的关键工艺与设备提供可靠的测量支持。

三、工作原理

当液体流经流道内的钝体（Bluff Body）时，会形成旋转涡街，且涡街会随流体以相同流速向下游移动。涡街特有的交替局部高压区与低压区，可被压电晶体（Piezoelectric Crystal）检测到 —— 每有一个涡街经过传感器元件，压电晶体就会产生一个脉冲信号。涡街的产生数量与液体的线速度直接成正比，进而与液体的体积流量成正比。

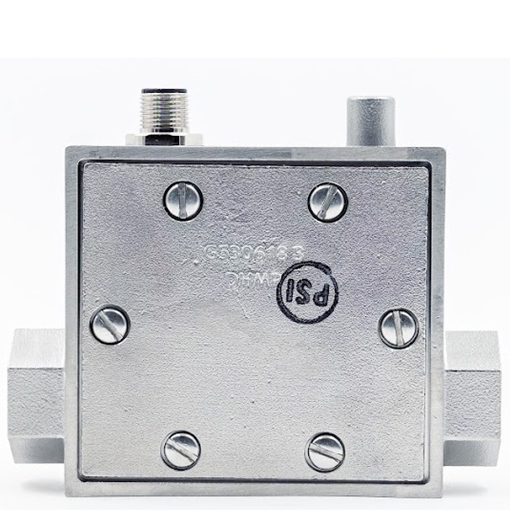

四、流量、温度、压力一体化测量（低成本设计）

V7000 系列可在单台设备中实现流量、温度、压力的同步测量，无需额外增加多个测量单元，具体参数如下：

测量参数	详细说明
流量	提供三种标准输出选项：脉冲输出、4–20 毫安（mA）或 0–10 伏直流（VDC）；可额外选配数字显示屏，用于现场显示液体瞬时流量
温度	钝体内集成 Pt1000 铂电阻温度传感器（RTD），无需额外加装探头或接头即可直接测量液体温度；脉冲输出或电流输出型设备中，温度信息以电阻信号传输；电压输出型设备中，温度信息以 0–10 伏直流（VDC）信号传输
压力	耐用型压力传感器可适配所有尺寸的电压输出型设备，能精准测量*高 1200 千帕（kPa）（对应 174 磅 / 平方英寸（psi））的液体压力

五、校准服务（保障关键工艺可控性）

Proteus 的校准能力依托深厚的技术积累、丰富经验及参考仪器，可覆盖流量、温度、压力三大参数。每台 V7000 系列设备出厂时均附带校准证书，明确标注各传感器的实际性能参数，且响应系数同时以国际单位制（SI）与英制单位（US）呈现。

1. 标准校准与专项校准的差异

可结合流量、温度、压力测量工具与技术，为客户提供专项校准服务，具体差异如下：

测量参数	标准校准	专项校准
流量	在 22℃（72℉）水介质中，于三个流量点测量并验证流量响应	可针对运动粘度 0.3–14 厘沲（cSt）的液体确定 V7000 系列设备的流量响应，无需客户提供测试液体
温度	在室温环境下验证温度响应	可在设备工作温度范围（-40–125℃/-40–257℉）内的一个或多个温度点确定温度响应
压力	在 138 千帕（20 磅 / 平方英寸）与 1034 千帕（150 磅 / 平方英寸）压力下验证压力响应	可在设备工作压力范围（0–1200 千帕 / 0–174 磅 / 平方英寸）内的多个测试压力点进行定制化压力校准

2. 可溯源校准

参考仪器与测量保障体系，可提供可溯源至美国国家标准与技术研究院（NIST）、符合 ISO 17025 标准及 Z540.3 标准的校准服务。

六、性能特征

1. 流量性能

• 三款经校准的 V7000 系列涡街流量计，在 30 升 / 分钟（7.9 加仑 / 分钟）的流量范围内，重复性表现较好；
• 橙色线条代表未校准流量计的规定公差范围；
• Proteus 的校准设备与流程，可提供针对运动粘度 0.3–14 厘沲（cSt）液体的精确响应系数。

2. 温度性能

• 在 20℃（68℉）水介质中，10 个温度传感器的测量精度均处于 Class A 级 Pt1000 铂电阻温度传感器的规定公差范围内；
• 专项温度校准可进一步帮助确保产品或工艺的冷却 / 加热温度处于精准可控状态。

3. 压力性能

• 三款压力传感器在 690 千帕（100 磅 / 平方英寸）的压力范围内，输出偏差均控制在 ±0.4 千帕（±0.06 磅 / 平方英寸）以内；
• 压力校准可验证每个压力传感器的公差内响应，提供的校准系数可进一步提升设备在工作压力下的测量精度。

七、流量范围与连接方式对应表

流量范围（升 / 分钟）	流量范围（加仑 / 分钟）	频率范围（赫兹）	连接尺寸选项
1.8–30	0.48–7.9	~25–350	3/8 英寸内螺纹（FNPT）、1/2 英寸内螺纹（FNPT）、1 英寸内螺纹（FNPT）、3/4 英寸内螺纹（FNPT）
3.5–50	0.92–13	~20–270	1/2 英寸内螺纹（FNPT）、3/4 英寸内螺纹（FNPT）、1 英寸内螺纹（FNPT）、1 英寸外螺纹（MNPT）
5.0–85	1.3–22	~15–230	1 英寸外螺纹（MNPT）、3/4 英寸外螺纹（MNPT）、3/4-14 SAE（美国汽车工程师学会标准）、1 又 1/4 英寸外螺纹（MNPT）
9.0–150	2.4–40	~12–200	3/4 英寸内螺纹（FNPT）、1 又 1/16-12 SAE（美国汽车工程师学会标准）、1 又 5/16-12 SAE（美国汽车工程师学会标准）、1 英寸外螺纹（MNPT）、1/2 英寸外螺纹（MNPT）、3/4 英寸外螺纹（MNPT）
