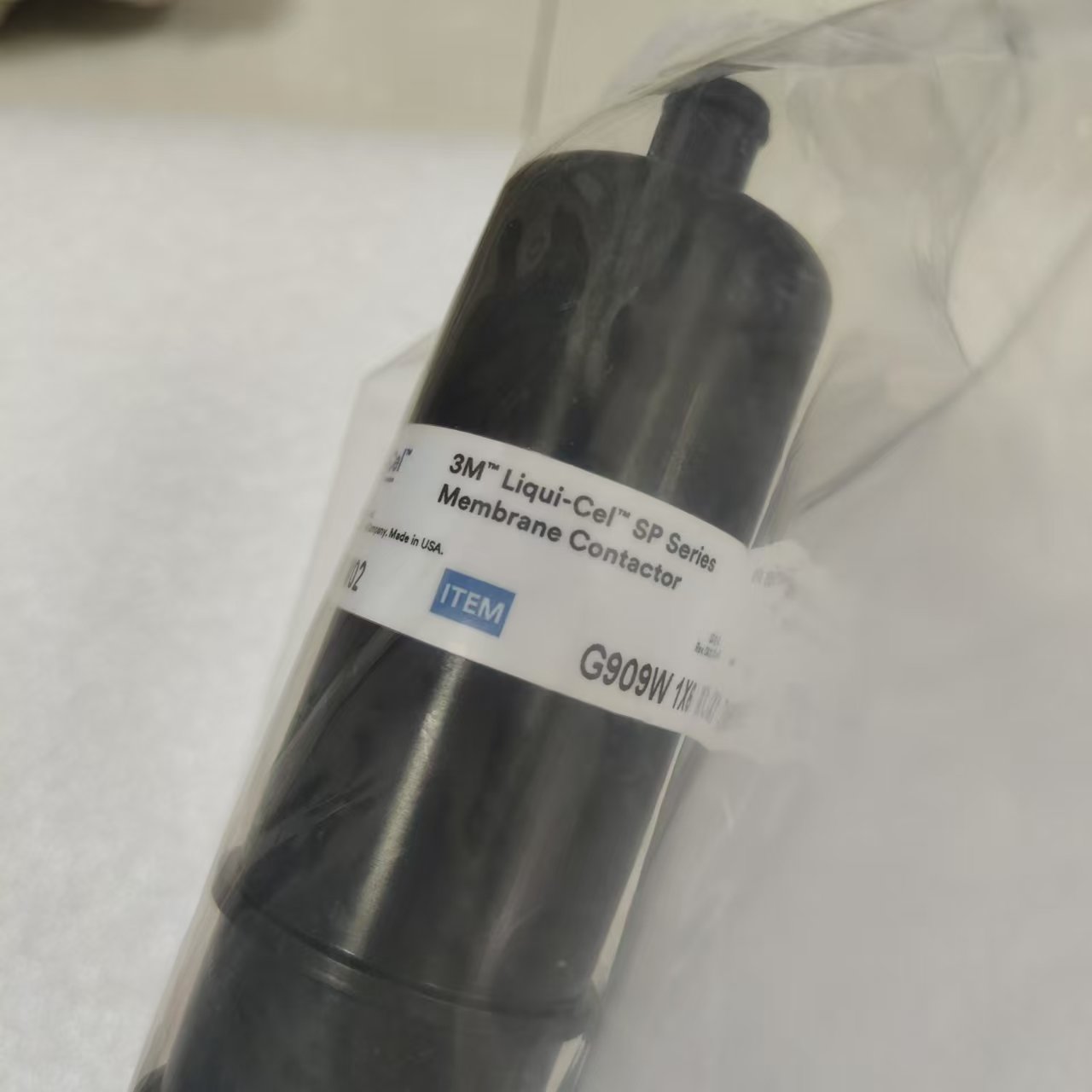

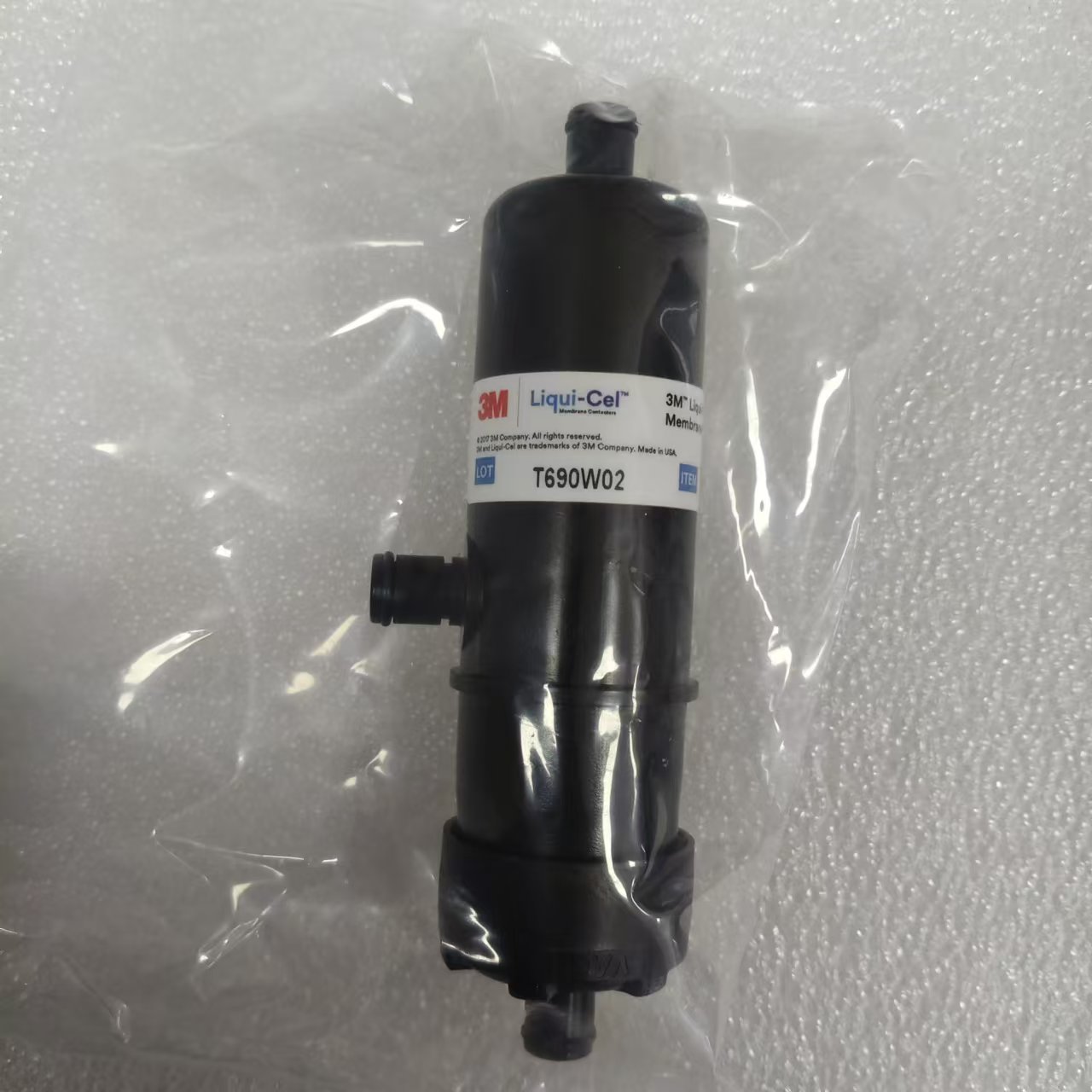

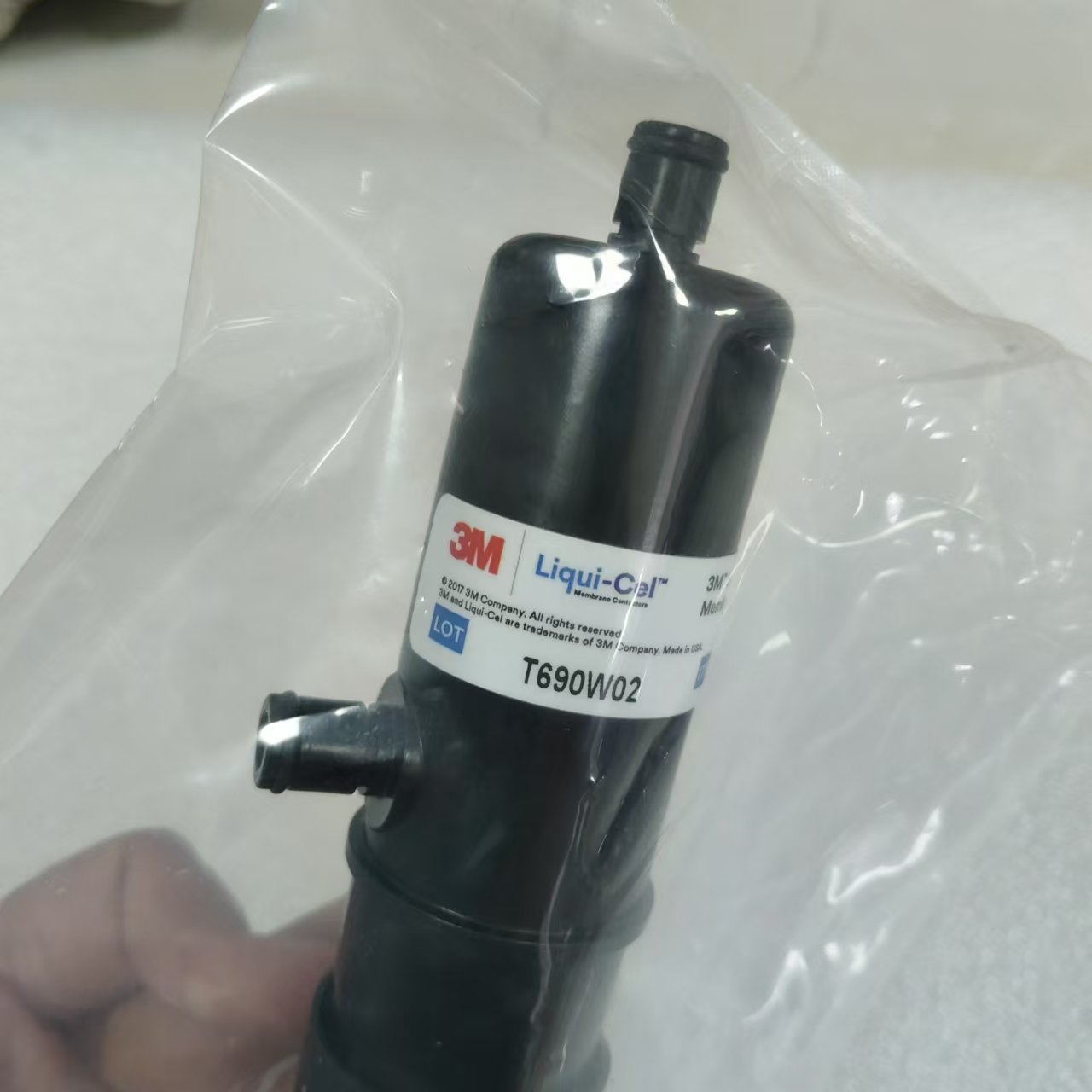

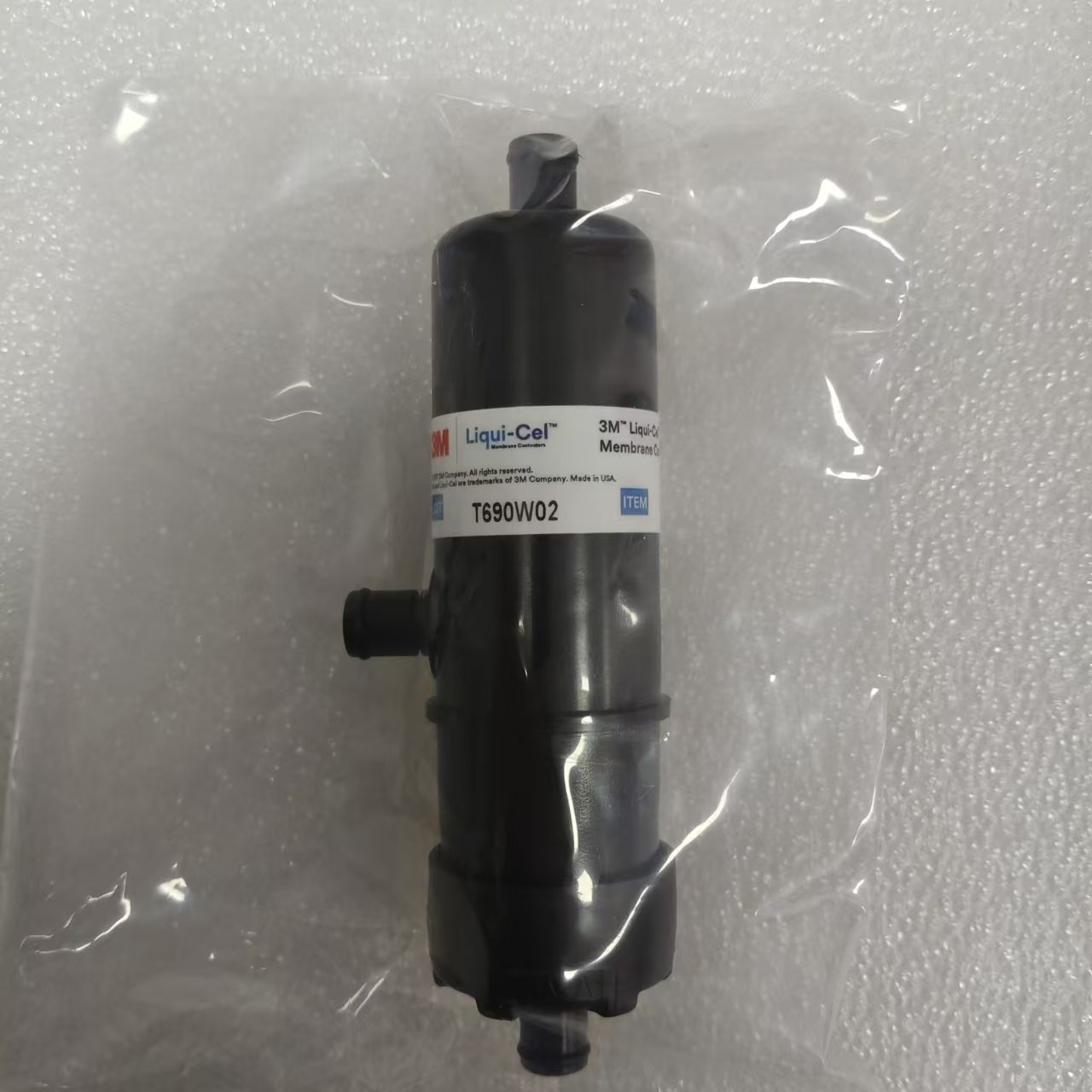

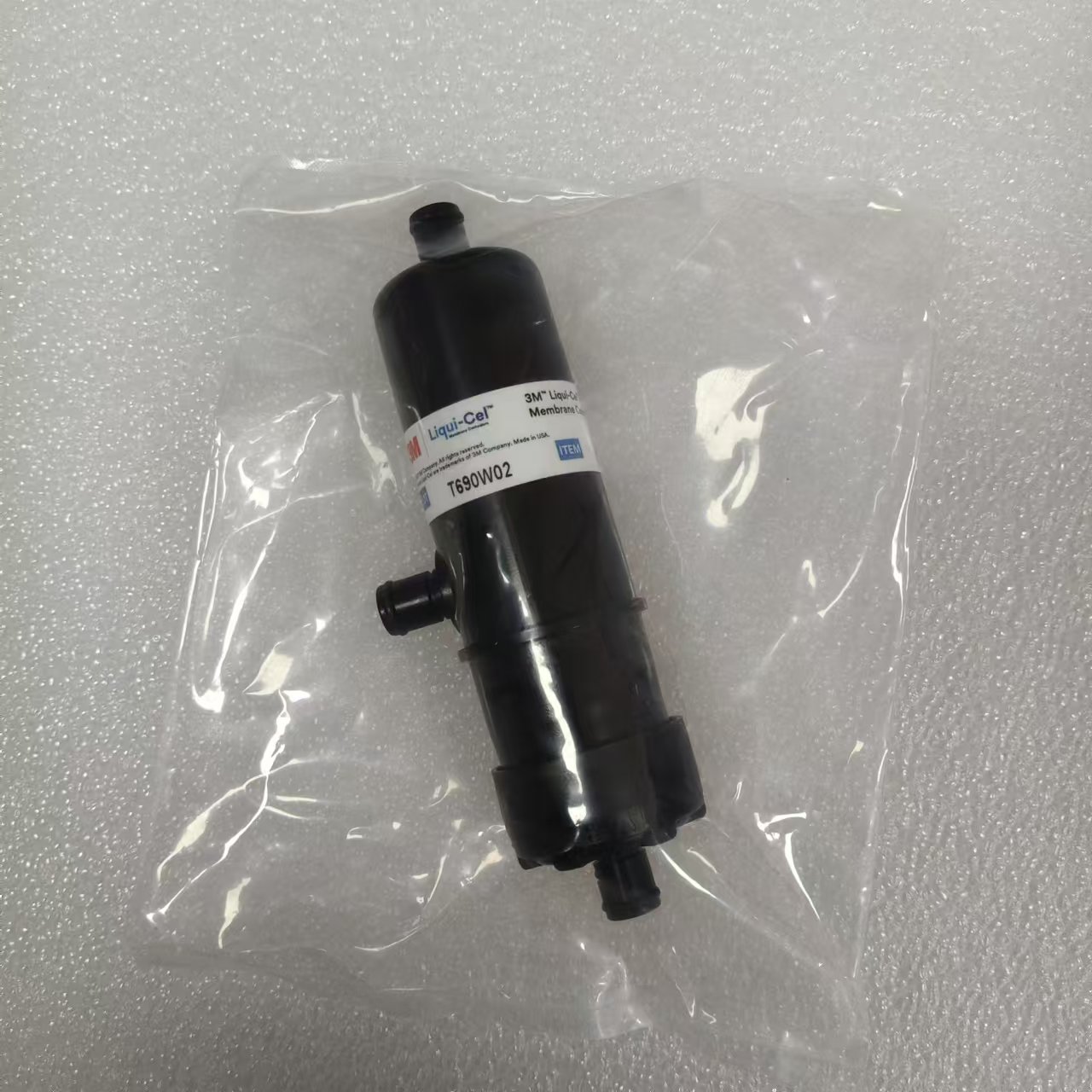

3M Liqui-Cel SP-1×6 系列膜接触器

一、典型特性

1. 膜特性

• 膜类型：UP II（推荐用于低表面张力流体）
• 膜 / 灌封材料：聚烯烃 / 聚乙烯

2. 组件配置

• 流动方式：径向流
• 液体流速范围：15–300 毫升 / 分钟（液体须在壳程流动）
  注：流速仅作为产品选型参考，反映产品测试阶段的流量范围；根据脱气液体类型及用户对溶解气体的目标要求，产品实际适用流速可能高于所列范围。

3. 压力指南

注：液体压力应始终大于气体压力。

4. 壳程灌注体积（近似值）：62 毫升

二、外壳选项及特性

** 注：不建议使用金属接头。

三、密封选项

四、重量（近似值）

• 干燥状态：60 克

五、法规合规性

1. 符合（EU）2015/863 号法规对《关于限制在电子电气设备中使用某些有害成分的指令》（2011/65/EU，即 RoHS 指令）附件 II 的修订要求。
2. 3M Liqui-Cel SP-1×6 系列膜接触器在环境温度条件下，其与液体接触的部件材料符合美国 FDA《联邦法规汇编》第 21 篇 §174-186 的要求。

六、尺寸

• 总长度：149 毫米（5.9 英寸）
• 直径：40 毫米（1.6 英寸）
• 接口标识：液体入口、液体出口、真空接口

七、性能图表

1. 溶解氧去除率与水流速关系

• 纵坐标：溶解氧去除率（%），范围 0
• 横坐标：水流速（毫升 / 分钟），范围 0–300
• 测试条件：真空模式，水温 25°C，真空度 50 托

2. 压降与水流速关系

• 纵坐标：压降（毫米水柱），范围 0–6
• 横坐标：水流速（毫升 / 分钟），范围 0–300
• 测试条件：与溶解氧去除率测试一致
