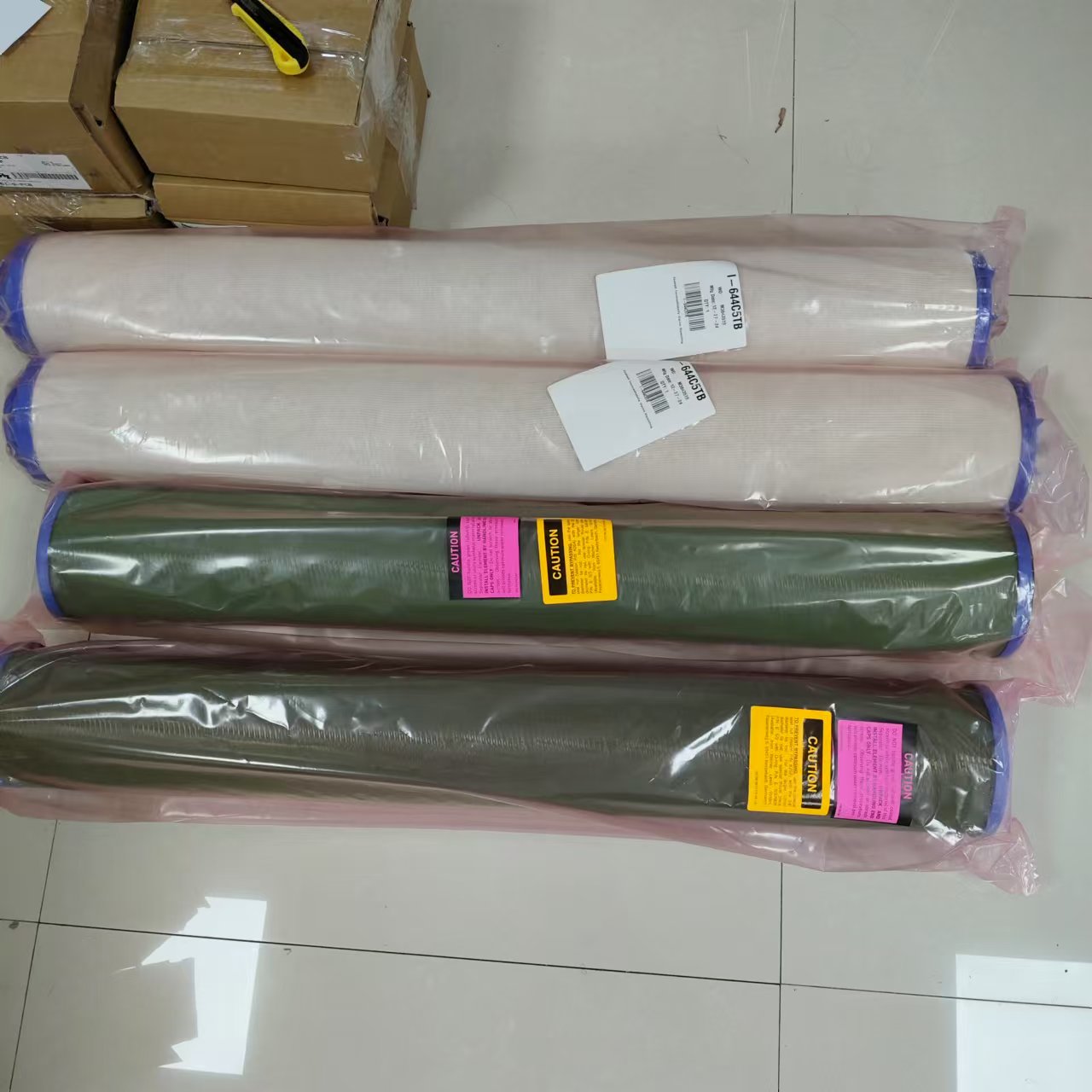

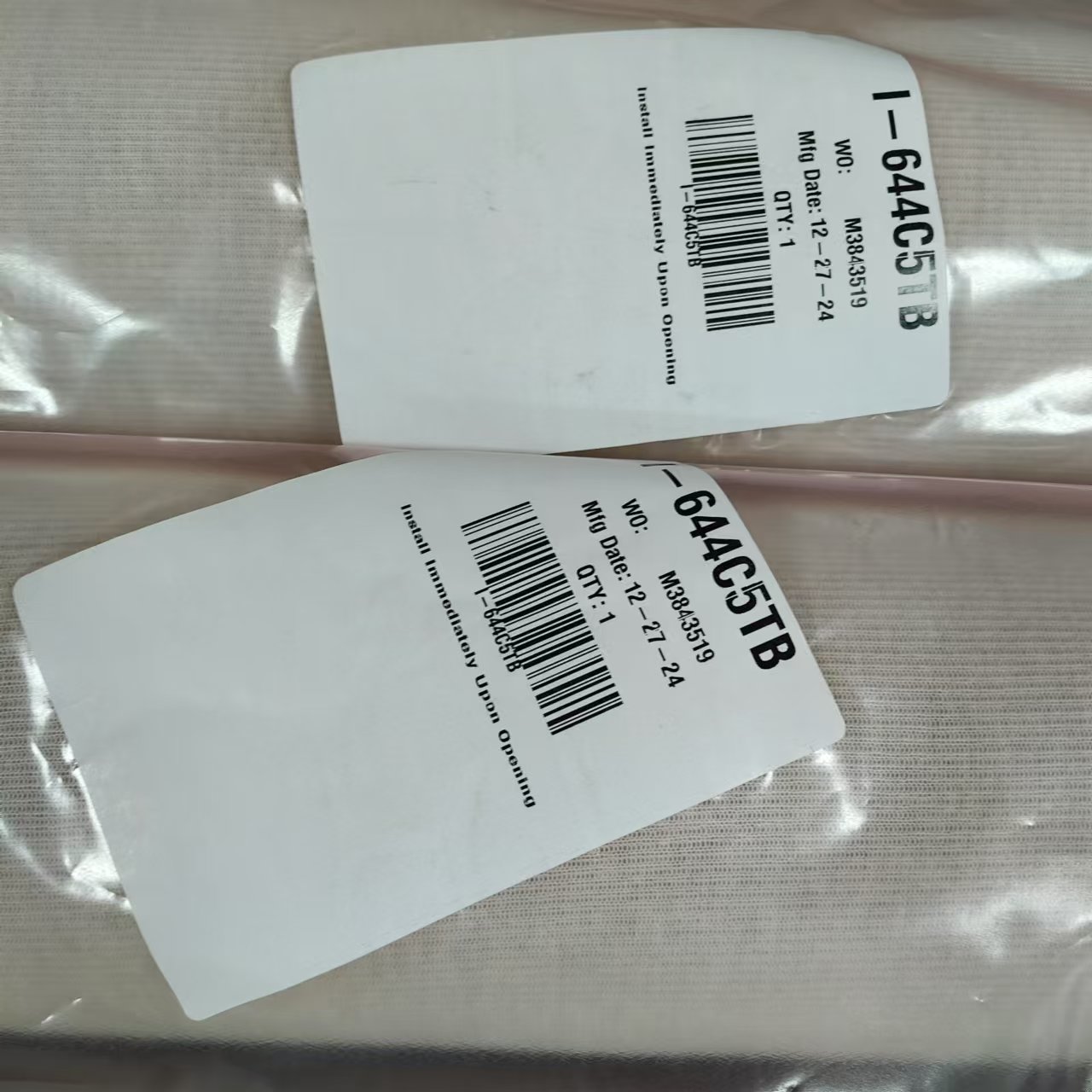

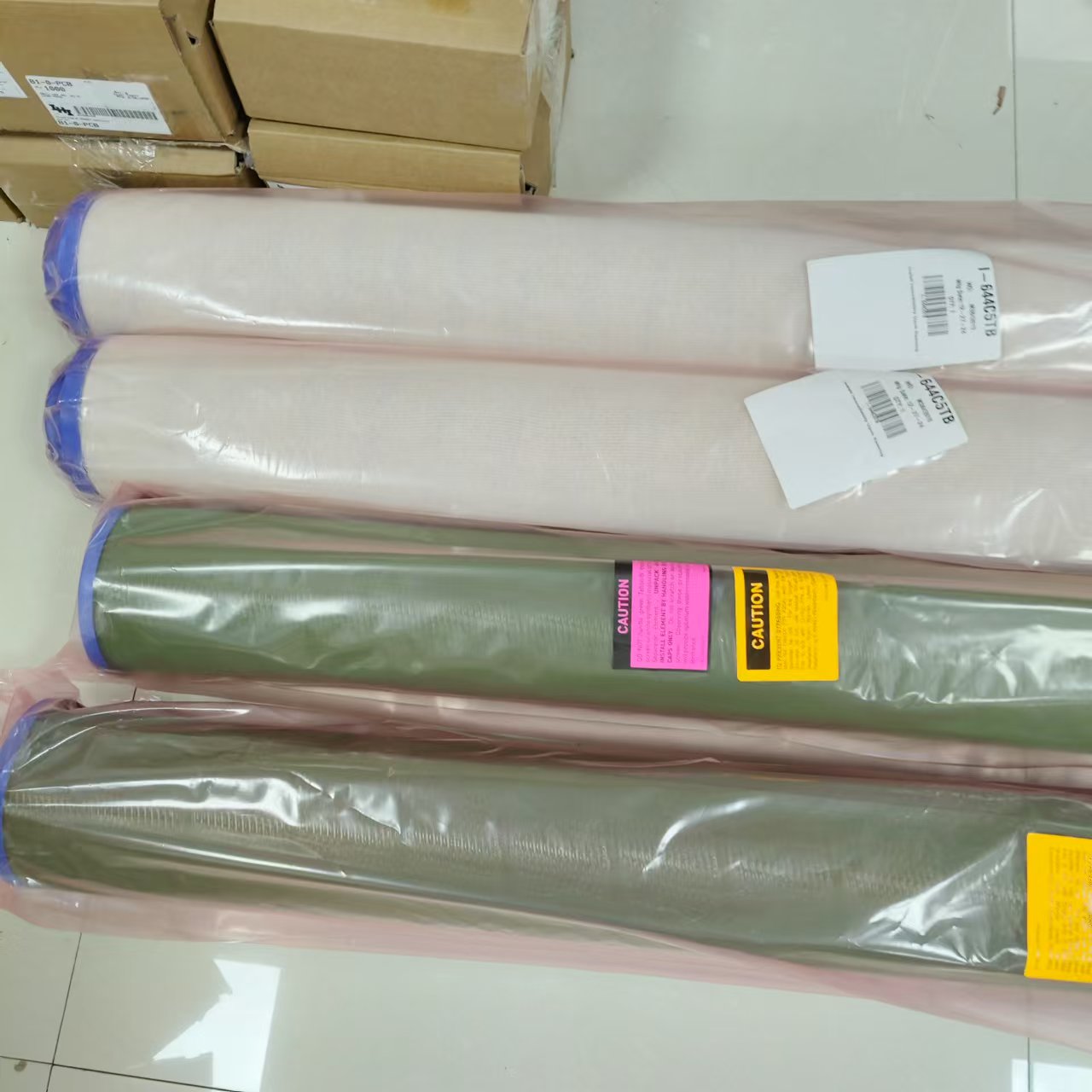

VELCON I-644C5TB 聚结器滤芯及系列产品介绍

一、核心概述

二、详细规格参数

三、产品功能与特点

1. 核心功能

• 颗粒去除：依托精准的多层褶皱介质结构，高效拦截碳氢化合物流体中的颗粒污染物，适配不同精度过滤需求。
• 水相聚结：将流体中高度分散的乳化水颗粒聚合为大尺寸水滴，为后续的水分分离环节奠定基础。

2. 产品优势

• 成本效益优：在保障过滤与聚结效率的前提下，实现经济性运行，适配商业及军事等多类场景需求。
• 一体式设计：结构集成度高，减少密封件使用数量，有效提升整体运行的可靠性。
• 安装维护便捷：支持两种配置 —— 螺纹底座无需额外盖板、螺母等配件，简化安装与更换；开口端采用单单元结构，降低维护复杂度。
• 介质可选适配：提供全玻璃纤维介质、“玻璃纤维 + 褶皱介质” 组合两种选择，均经现场验证，可匹配不同流体特性与工况。
• 合规性强：持续通过资格测试，符合 EI 1581 等行业规范，适配不断更新的标准要求。

四、应用场景

1. 主要应用领域

• 航空领域：核心用于航空喷气燃料过滤，是燃油净化系统的关键组件。
• 燃料行业：适配柴油、汽油等各类燃料的过滤除水需求。
• 石油化工：应用于炼油厂、石化厂工艺流，及天然气生产中的凝析油流处理。

2. 分离适用条件

• 液体之间不互溶且比重不同；
• 不含高浓度表面活性剂；
• 混合物样品在 1-2 小时内可自然分离（若 24 小时后仍未分离，则聚结效果不佳）。

五、结构设计

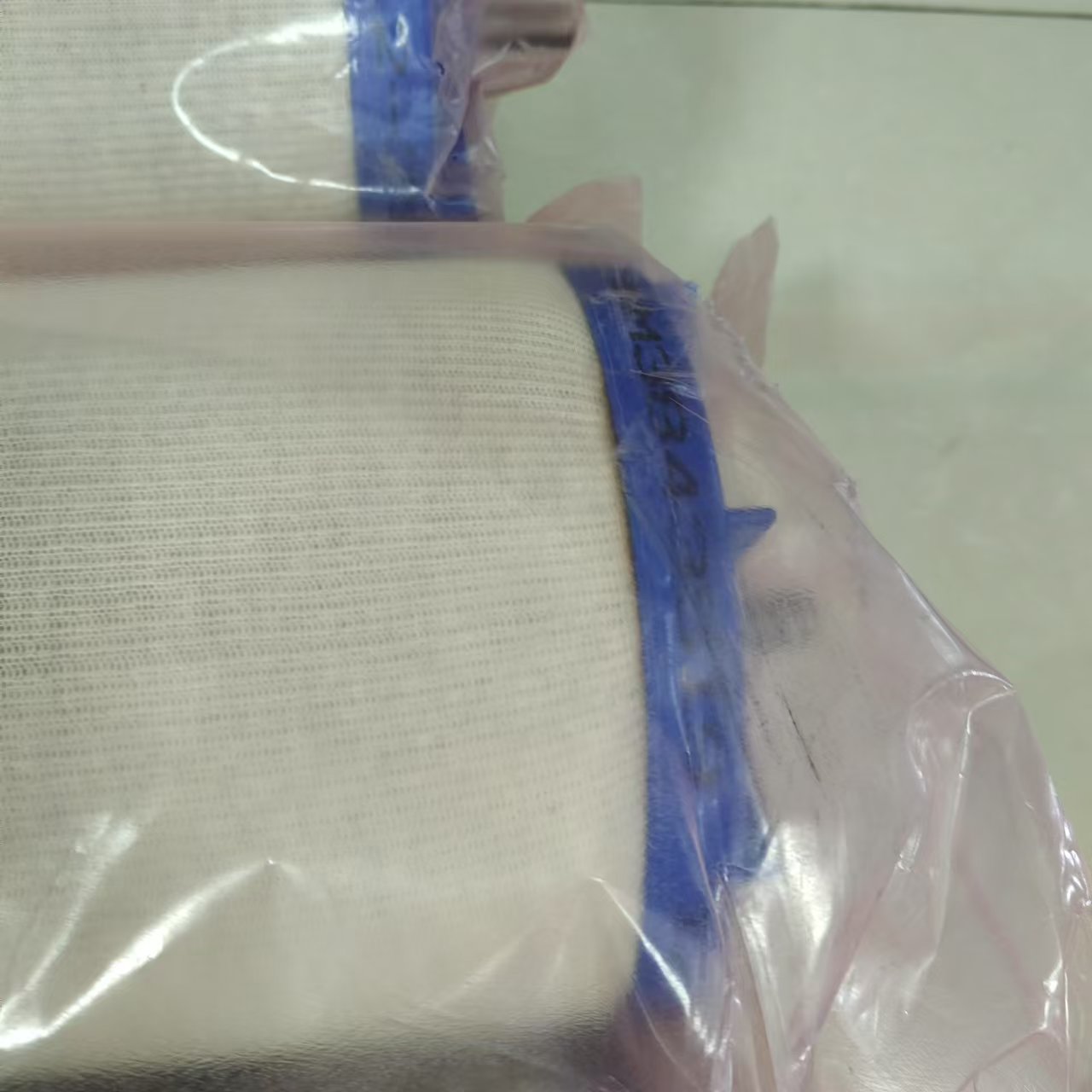

1. 端盖与连接设计

2. 介质结构类型

• 全玻璃纤维介质：整合深度微粒过滤与聚结结构，采用 “连续变细介质层” 实现颗粒深度拦截，纤维直径 1-10 微米，经酚醛树脂浸渍处理。
• 玻璃纤维 + 褶皱介质组合：以模制玻璃纤维层压圆柱体为基底，内置多层褶皱介质，通过褶皱波纹保持通道畅通，扩展过滤表面积；掺入＜1 微米纯微玻璃纤维提升效率，适配高颗粒负载场景（如 85、87、C5 系列）。

3. 核心结构材质

• 中心管：铝制；
• 垫片：丁腈橡胶；
• 端盖粘合：6 英寸滤芯采用高强度环氧树脂或聚氨酯；
• 介质基底：玻璃纤维（酚醛树脂浸渍）。

4. 尺寸规格标准

• 6 英寸直径（行业标准）：长度可选 11、14、22、28、33、38、44、56 英寸（不同系列适配长度及端盖设计有差异）；
• 4 英寸直径（旧设备适配）：长度 8-40 英寸，多规格可选。

六、系列型号说明

七、补充说明

1. 规范机构说明

2. 滤芯型号名录

（1）常用型号

（2）主要系列型号

• SI 系列：SI-422A、SI-522、SI-522E、SI-542
• SO 系列：SO-3xxC、SO-3xxV、SO-4xxC、SO-4xxV、SO-6xxC、SO-6xxCA、SO-6xxCM、SO-6xxVA(5)、SO-6xxV(5)、SO-6xxPV(5)、SO-6xxPLF3、SO-6xxPLBZ、SO-6xxVASN(5)、SO-6xxVSN(5)、SO-6xxPVSN(5)、SO-640V
• CDF 系列：CDF-205P、CDF-210P、CDF-215P、CDF-220P、CDF-225P、CDF-230P
• ACO 系列：ACO-21001P、ACO-31001P、ACO-40501SPP、ACO-40801P、ACO-40901SPP、ACO-41201P、ACO-41601P、ACO-41801P、ACO-41901P、ACO-51201P、ACO-512P3P、ACO-60801P、ACO-60901P、ACO-609P3P、ACO-61201P、ACO-61401P、ACO-62201PTB、ACO-62901P、ACO-63301P、ACO-64401P、ACO-64401PTB、ACO-71801P
• FO 系列：
  基础 A3 型：FO-614A3、FO-614A3TB、FO-629A3、FO-629A3TB、FO-644A3、FO-644A3TB、FO-656A3、FO-656A3TB
  PL 型（含 PLF、PLP 等）：FO-412PL2、FO-412PL5、FO-418PL5、FO-418PL15、FO-512PL1/2、FO-512PL05、FO-512PL25、FO-614PLF、FO-614PLF1 等（含多规格后缀变体）
  FGA 型：FO-618FGA5、FO-618FGA10、FO-618FGA25
• HFS 系列：HFS-14601、HFS-14601-S、HFS-14601-TB、HFS-14605、HFS-14605-S、HFS-14605-TB、HFS-28601 等（含多规格后缀变体）
• RMO 系列：RMO-205-4-E、RMO-210-4-E、RMO-215-4-E、RMO-220-4-E、RMO-225-4-E、RMO-230-4-E
• FMI/FM 系列：FMI-10203、FM-10202、FMI-15203、FM-15202、FMI-20203、FM-20202、FMI-25203、FM-25202、FMI-30203、FM-30202
• DC 系列：DC-614PLF1、DC-629PLF1、DC-644PLF1、DC-658PLF1、DC-614PLF5、DC-629PLF5、DC-644PLF5、DC-658PLF5
• FI 系列：FI-431FG10T、FI-431FG5T、FI-633FG10TB、FI-633PLF5、FI-638FG10TB 等（含多规格后缀变体）
• FOH 系列：FOH-644PLF1、FOH-644PLF1/2、FOH-644PLF1TB、FOH-644PLF2TB、FOH-644PLF2、FOH-644PLF5
