ROLAND传感器、双张检测 IS42-30GS、I20-2-O-S、ISQ42FS

ROLAND传感器、双张检测 IS42-30GS、I20-2-O-S、ISQ42FS

详细信息

品牌：ROLAND	型号：IS42-30GS、I20-2-O-S、ISQ42FS	加工定制：否
制作工艺：集成	输出信号：模拟型	材料：金属
材料物理性质：导体	材料晶体结构：单晶	防护等级：——
线性度：—— %F.S

产品介绍

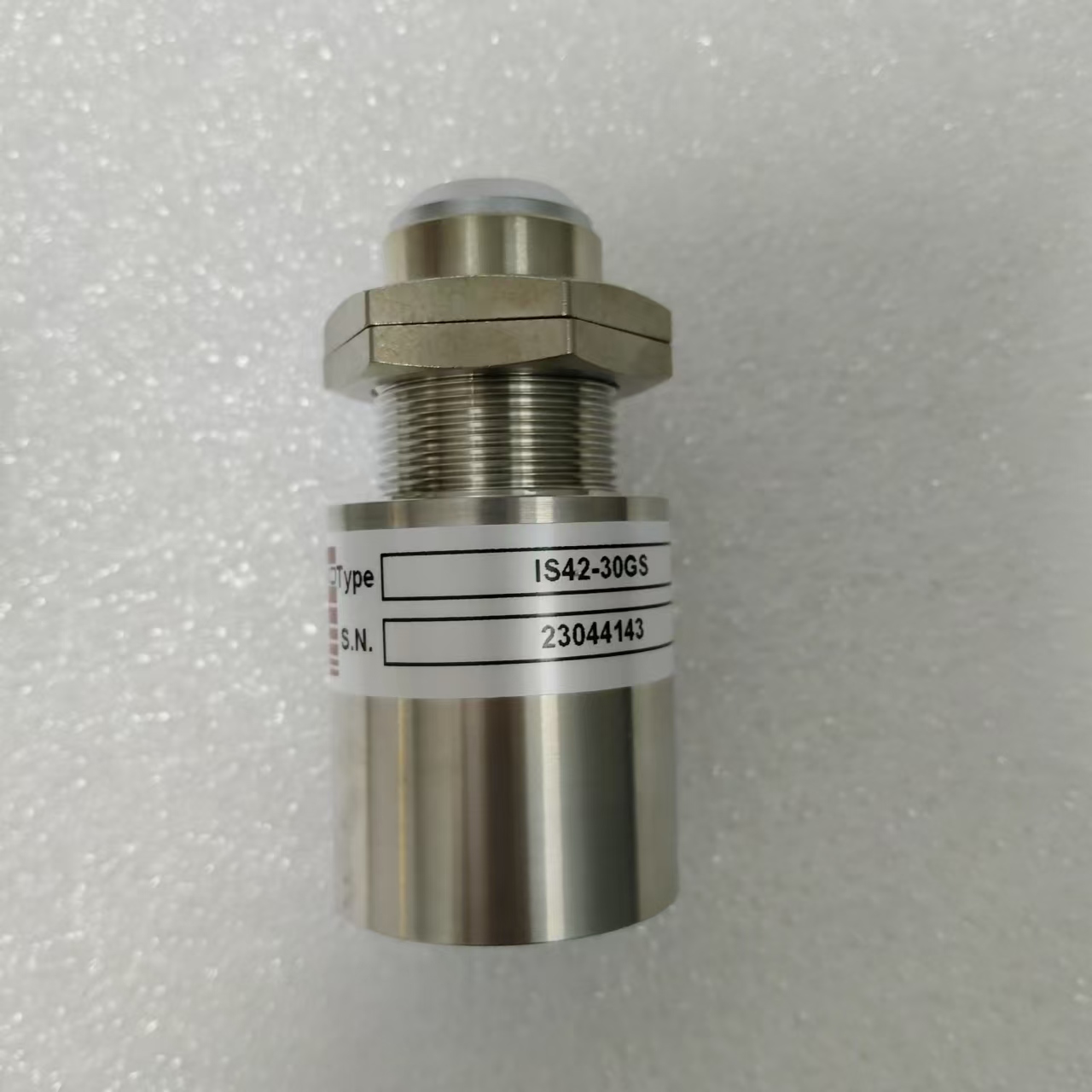

ROLAND IS42-30GS 双张检测专用传感器产品介绍

一、品牌背景：ROLAND ELECTRONIC
ROLAND ELECTRONIC 自 1965 年起，便专注于工厂自动化与质量控制化系统的研发、生产与销售。1995 年起，企业通过 9001 质量管理体系认证，产品的一致性与可靠性获得全球认可。
在行业定位上，该企业是无损检测系统领域的先驱，同时也是多行业自动化与质量控制市场的 ***。核心技术优势集中在双板检测（如本次介绍的产品）、焊缝检测、钢帘线检测等方面，其中钢帘线检测技术已与轮胎行业主要企业建立深度合作，整体技术水平可满足高端质量控制标准。
企业的核心目标是通过创新解决方案，满足工厂自动化与质量控制的标准，为合作伙伴创造长期价值，并承诺保障 “产品与交付的一致性”。在内部运营中，依托稳定的企业结构与敬业忠诚的员工团队，员工积极性被视为企业持续成功的核心基础。在合作模式上，企业不仅提供产品，更注重与客户建立信任与长期合作伙伴关系。
二、产品定位与核心配对
ROLAND IS42-30GS 是 ROLAND ELECTRONIC 推出的双张检测专用传感器，使用时需与接收器 IE42-30GS 成对搭配。其核心应用场景为板材加工等行业，通过非接触式厚度测量方式，实现 “双张检测” 功能，可有效防止多片板材同时进料导致的设备损坏，是工厂自动化流程与质量控制环节中的关键组件。
三、基础参数与物理设计
1. 核心配对型号

发射器：型号为 IS42-30GS，该发射器无自带电缆，但配备传感器插头，使用时需额外连接专用电缆。

接收器：型号为 IE42-30GS，其参数与发射器完全匹配，在采购与使用过程中，必须与发射器成对进行。

2. 物理特性

尺寸：传感器直径为 42mm，整体结构紧凑，能够适配各类设备的安装空间，无需过多占用设备布局面积。

外壳材质：提供不锈钢或黄铜两种材质供选择，两种材质的表面均经过镀镍处理，既具备良好的耐磨性，可应对长期使用中的摩擦损耗，又拥有较强的抗腐蚀性，能适应不同环境条件。

防护等级：防护等级达到 IP54 标准，可有效防尘、防溅水，能够适配工业车间中多粉尘、轻度潮湿的典型工作环境，保障传感器稳定运行。

重量：约 0.45kg（相当于 1 磅），采用轻量化设计，在安装到设备上时，可降低设备的安装负载，减少对设备结构的额外压力。

安装方式：采用 M30×1.5 螺纹套筒进行安装，同时配套提供 2 个 M30 平螺母，通过螺纹连接与螺母固定的组合方式，可实现传感器的稳定固定，避免在设备运行过程中出现松动。

电缆适配：需搭配专用的快速断开接口电缆使用，该电缆并非产品标配，用户需根据实际需求单独选购。

四、技术性能与工作原理
1. 核心应用与测量能力

核心功能：核心功能为双张检测（Double Sheet Detection），通过检测板材的厚度，判断进料过程中是否存在 “多片叠加进料” 的情况，及时识别异常并发出信号，从而保护下游的加工设备，避免设备因误操作受损。

适用材料：可对钢、特定电导率的铝（电导率 20-30 MS/m）以及奥氏体不锈钢三种材料，进行非接触式厚度测量，无需与材料直接接触，减少对材料表面的损伤。

测量范围（不同材料对应）：针对钢材料，测量范围为 0.15-8mm；针对电导率 20-30 MS/m 的铝材料，测量范围为 0.1-16mm；针对奥氏体不锈钢材料，测量范围为 0.5-16mm，不同材料的测量范围清晰明确，满足不同场景下的检测需求。

检测效率：系统工作频率可在 8-25000Hz 之间灵活调节，*高支持每分钟对 1000 个零件进行高速检测，能够适配高产能的生产流水线，保障生产效率不受检测环节影响。

传感器间距：具体的传感器间距需参考产品使用手册中的传感器图表进行动态调整，对于同类传感器（如 ISQ42S），其间距支持 20-80mm，可作为本产品间距设置的类比参考。

2. 测量原理：涡流效应（Eddy Current）
测量过程基于涡流效应展开，首先发射器 IS42-30GS 通电后，会产生稳定的电磁场；当板材穿过传感器之间的电磁场时，会在板材内部感应产生涡流，而涡流会反向抑制原有的电磁场，形成 “磁场损耗” 现象；随后接收器 IE42-30GS 会检测磁场损耗的程度 —— 若检测对象为单张板材，磁场损耗量会稳定在该板材对应厚度的标准范围内；若检测对象为双张（或多张）板材，由于板材厚度增加，会导致涡流增强，进而使磁场损耗变大，接收器能够快速识别这种异常的磁场损耗变化，并触发预警机制，防止设备因误进料而产生误操作。
五、配套组件与系统兼容性
1. 核心控制单元
该传感器需搭配 I20 系列控制单元使用，控制单元承担着参数设置、数据处理与信号输出的重要功能，具体可选择的型号包括：

基础版本：I20-2-O-S（2 通道）、I20-4-O-S（4 通道），满足基础的检测控制需求；

通用扩展版本：I20-2-XX-S、I20-4-XX-S，具备更灵活的扩展能力，可适配更多复杂场景；

带特定功能接口版本：I20-2-O-S-FP、I20-4-O-S-FP，针对有特定接口需求的场景设计，提升系统适配性。

在操作便捷性方面，控制单元支持 “示教程序（Teach-In）”，用户可通过该程序快速完成测量参数的校准工作，无需进行复杂的编程操作，降低了操作门槛。
2. 信号与接口兼容性

支持现场总线接口，如 Profibus-DP、ProfiNet IO 等常见接口类型，能够顺利接入工厂现有的自动化控制系统，实现与整体系统的数据交互与协同工作；

同时支持光耦输出，可适配传统的继电器控制回路，兼容性覆盖了新旧各类设备，无论是新建生产线还是旧设备改造场景，都能正常使用。

3. 专用电缆与延长线

电缆类型	部件号	特点与适配场景
快速断开电缆（直插头）	SCI20S-GG	可直接适配 IS42-30GS/IE42-30GS 传感器，插头为直型设计
快速断开电缆（弯插座）	SCI20S-GW	插座采用角度设计，专门适配安装空间受限的场景
延长线	SCI20S-GG-TE	原本适配 ISQ/IEQ42FS 等型号，可间接兼容本系列传感器

4. 标准系统组成
一套完整的双张检测系统，需包含 I20 控制单元、1 对传感器（即 IS42-30GS 发射器与 IE42-30GS 接收器各 1 个）以及专用的传感器电缆，三者搭配使用，才能实现完整的双张检测功能。
六、订购信息

部件类型	型号 / 部件号	关键说明
发射器	IS42-30GS	无自带电缆，配备传感器插头，使用时需搭配专用电缆
接收器	IE42-30GS	与 IS42-30GS 传感器参数完全匹配，必须成对采购使用
直插头快速断开电缆	SCI20S-GG	推荐作为 IS42-30GS/IE42-30GS 传感器的标准适配电缆
弯插座快速断开电缆	SCI20S-GW	采用角度插座设计，适用于狭小的安装空间

七、相关产品型号（同系列 / 配套）
1. 控制单元
同系列可搭配的控制单元型号包括：I20-2-O-S、I20-4-O-S、I20-2-XX-S、I20-4-XX-S、I20-2-O-S-FP、I20-4-O-S-FP，与前文核心控制单元部分型号一致，用户可根据实际需求选择适配。
2. 同系列传感器
除本次介绍的 IS42-30GS（发射器）与 IE42-30GS（接收器）外，同系列传感器还包括：IS20-30GS（发射器）、IE20-30GS（接收器）、ISQ42S（发射器）、IEQ42S（接收器）、ISQ42FS（发射器）、IEQ42FS（接收器）、ISQ160S（发射器）、IEQ160S（接收器），为不同检测需求提供更多选择。
3. 专用电缆
专用电缆除前文提及的 SCI20S-GG、SCI20S-GW、SCI20S-GG-TE 外，无其他新增型号，用户可根据传感器安装需求与场景选择对应的电缆类型。
八、应用领域与适用行业
1. 核心检测场景
ROLAND ELECTRONIC 相关产品的核心检测场景包括双张检测、焊缝检测、钢帘线检测、无损检测，涵盖了工业生产中多个关键的质量控制环节。
2. 适用行业
具体适用的行业范围广泛，包括汽车制造、板材与管材加工、轮胎生产、制药设备、电线电缆制造、家电生产、金属包装、电池制造、光伏设备等，能够为不同行业的生产流程提供自动化检测与质量控制支持。
