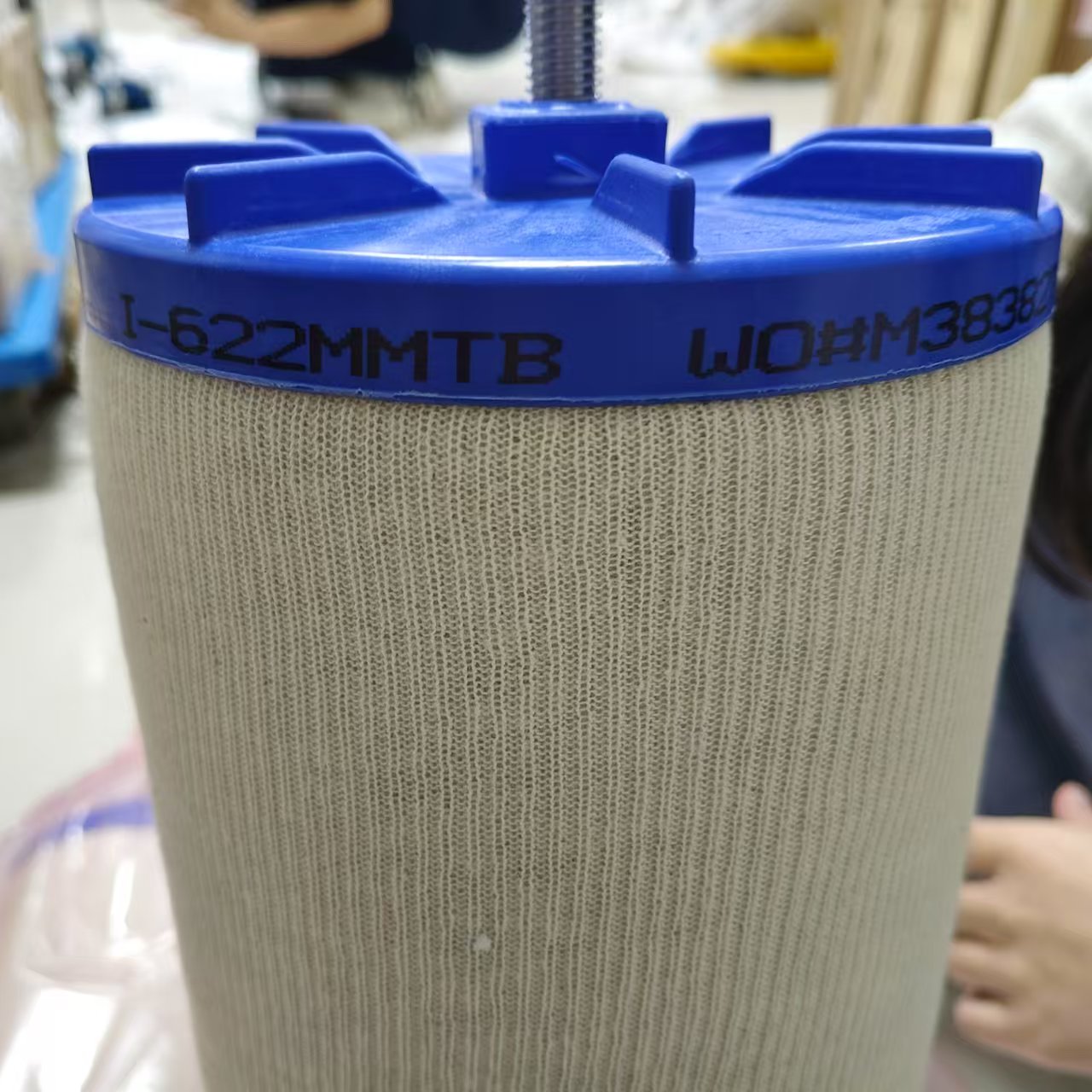

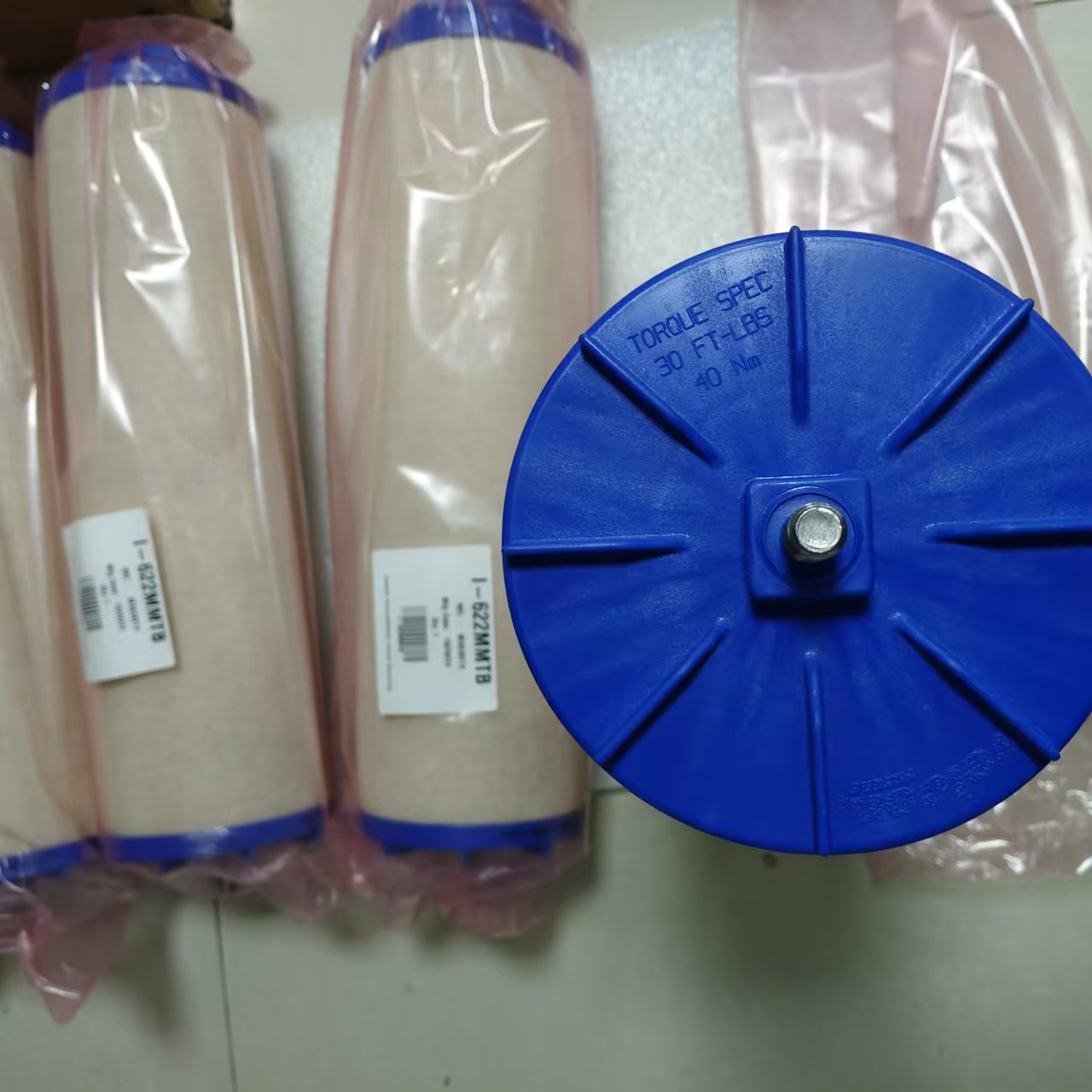

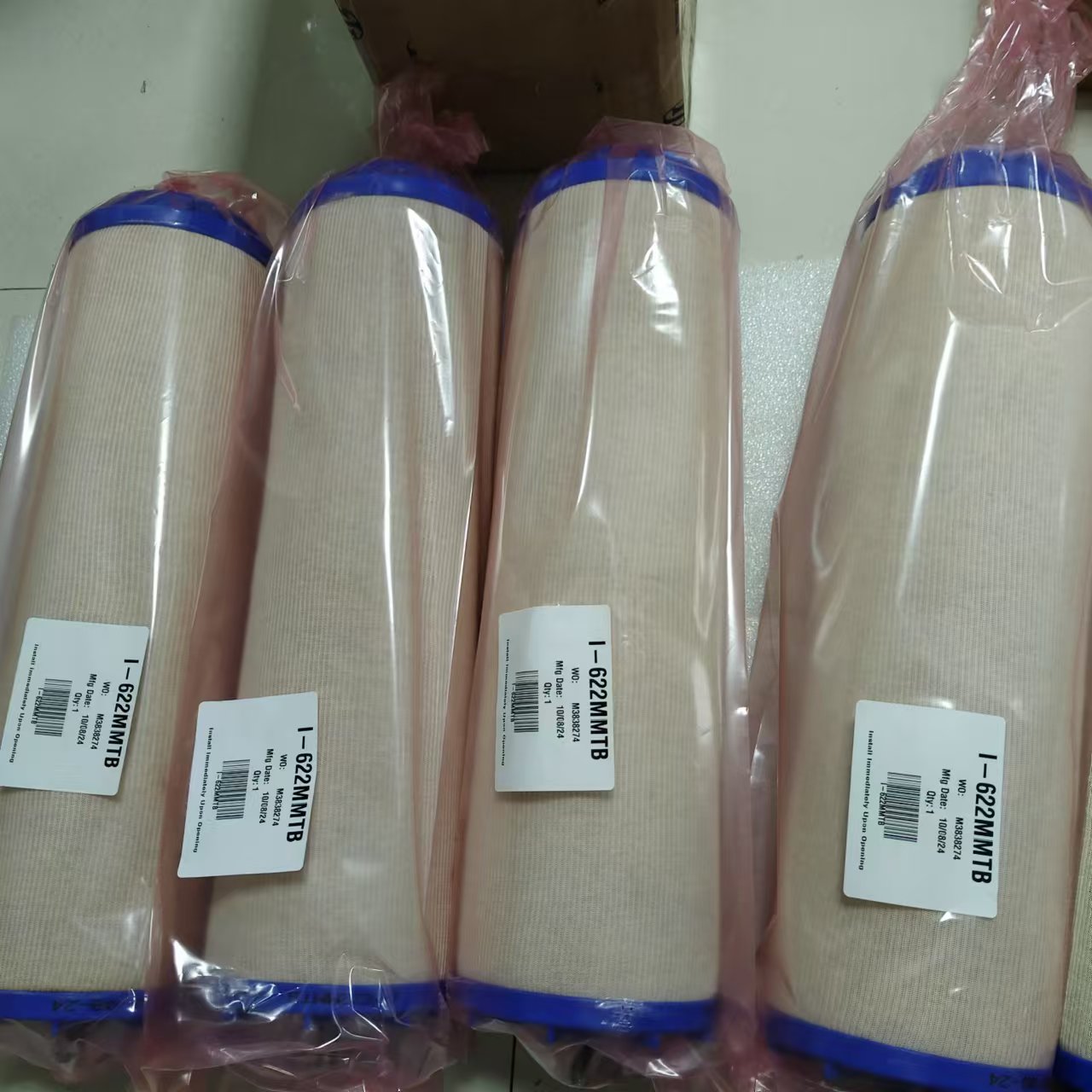

美国 PARKER VELCON 滤芯I-622MMTB、SI-422A、HFS-28601-S

一、品牌与公司背景

Velcon Filters，LLC 前身为 1953 年创立的 Enfab，Inc.，长期专注于过滤器、滤芯及相关产品的研发与生产，产品核心应用于航空、石油等关键行业，凭借技术积累在流体过滤领域形成了成熟的解决方案体系。其核心产品涵盖 VELCON、PARKER VELCON 品牌下的滤芯、聚结滤芯、分离滤芯等，广泛服务于高要求的流体净化场景。

二、核心技术规格

Velcon 聚结滤芯的关键技术参数如下，确保适配特定工况需求：

技术参数	具体规格
密封材料	丁腈橡胶（Buna - N）
外层包裹	无（N/A）
过滤器类型	聚结器
过滤精度	0.4 微米
认证	M 类
长度	22 英寸
*高工作温度	66～71℃（150～160℉）
*大压差	75 psi（5.2 bar）
过滤器结构	玻璃纤维
更换压力差	15 psi（1 bar）
pH 值范围（连续运行）	5 - 9
品牌	Velcon
流量	随流体粘度及应用场景变化，详见产品手册
核心应用领域	军事航空
端盖配置	螺纹底座
内径	3.5 英寸
外径	6 英寸

三、产品核心功能

Velcon 聚结滤芯作为烃类流体过滤 / 分离容器的级核心元件，承担双重关键作用：

1. 乳化水聚结：将高度分散在烃类流体中的乳化水颗粒，聚结成易于分离的大水滴；
2. 颗粒过滤：高效拦截并去除烃类流体中的固体颗粒污染物，保障后续流程的流体洁净度。

四、产品突出特点

1. 高效经济除杂：以高性价比实现烃类流体中颗粒与乳化水的同步去除，降低净化成本；
2. 便捷安装维护：采用一体式结构设计，滤芯的安装、拆卸与更换操作简单，减少停机时间；
3. 灵活适配场景：端盖形式支持螺纹底座或开口端可选，介质可选用全玻璃纤维，或玻璃纤维与褶状介质的组合，适配不同设备与工况；
4. 性能稳定可靠：经大量现场应用验证，在复杂工况下仍能保持稳定过滤与聚结效果，且持续开展合格性测试，满足商业、军事领域的动态标准需求；
5. 核心过滤定位：作为过滤 / 分离器的首道防线，精准完成 “除颗粒 + 聚结水” 的双重任务，为后续工艺提供洁净流体；
6. 设计兼容性强：额外提供螺口底座设计版本，进一步拓宽设备适配范围。

五、适用场景范围

1. 核心应用领域

Velcon 聚结滤芯主要用于烃类流体的乳化水聚结与颗粒去除，典型场景包括：

• *核心应用：航空喷气燃料过滤；
• 其他燃料领域：各类燃油的净化处理；
• 石油化工领域：炼油厂、石化厂的工艺流体过滤；
• 天然气领域：天然气生产过程中的冷凝流净化。

2. 其他液体分离条件

对于非烃类液体，若满足以下三个条件，也可通过该滤芯实现分离：

• 液体间不互溶；
• 液体比重存在差异；
• 无高浓度表面活性剂。

经验判断方法：若混合液样品在 1-2 小时内可自然分离，大概率适用该聚结滤芯；若 24 小时后仍未分离，则聚结效果通常不佳。

六、结构设计详情

Velcon 单单元聚结元件的结构设计围绕 “适配性” 与 “性能” 展开，提供两种端盖形式与两种介质类型，具体如下：

1. 端盖形式分类

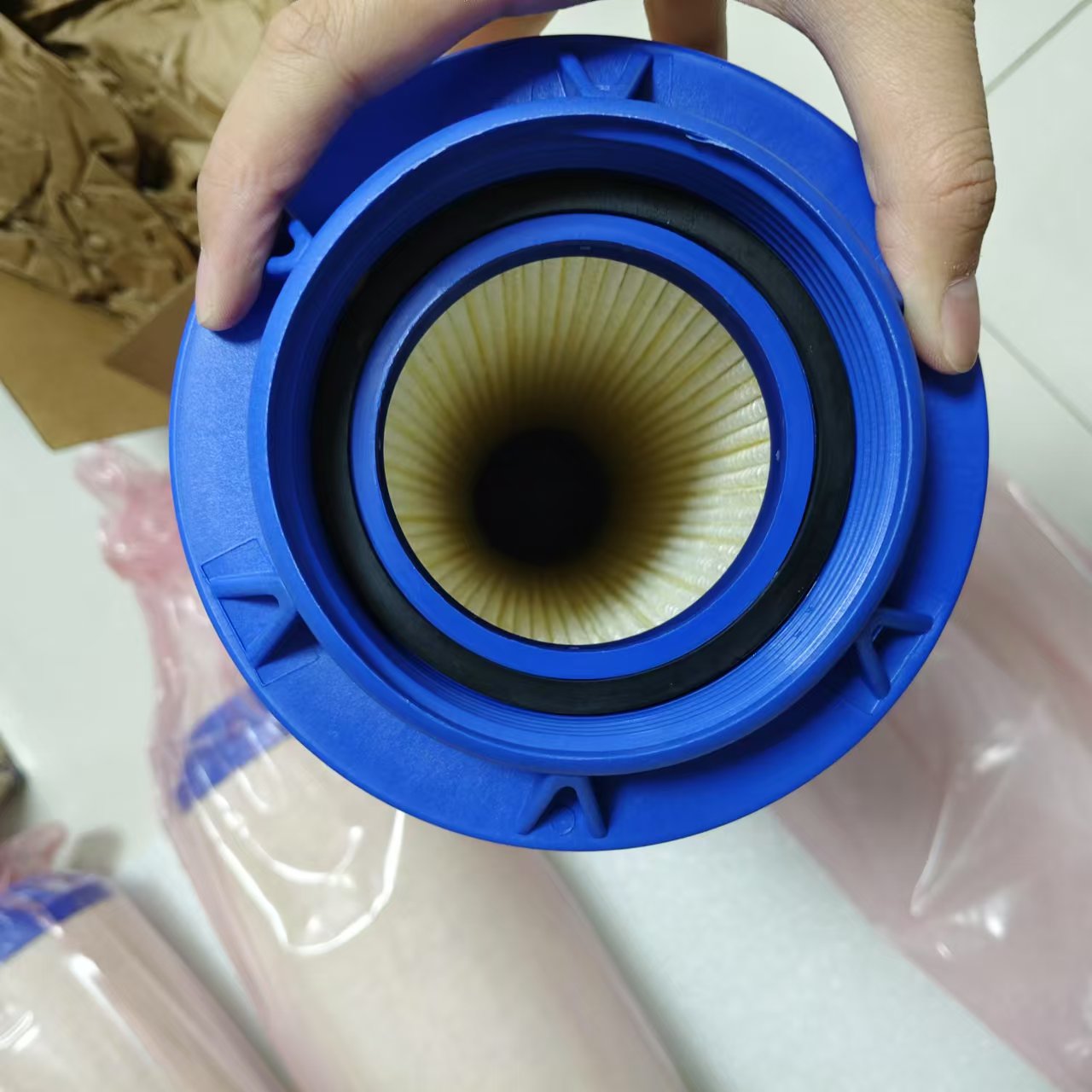

（1）螺纹底座聚结器

• 推荐场景：多数通用过滤 / 分离场景；
• 核心优势：省去传统设计中的盖板、中心板、螺母、垫圈等部件，大幅简化安装与更换流程；不仅适配 Velcon 品牌过滤 / 分离器，还可通过 “螺纹底座适配器” 改造原使用开口端元件的第三方容器；
• 适用价值：降低设备改造成本，提升维护效率。

（2）开口端聚结器

• 结构特点：采用单单元一体化结构；
• 核心优势：减少垫片密封的数量，降低密封失效风险，提升整体运行可靠性；
• 适用场景：对密封稳定性要求较高的精密过滤场景。

2. 过滤介质分类

（1）全玻璃纤维介质聚结器

• 结构原理：结合 “深度颗粒过滤” 与 “深层聚结” 双重结构，介质层从外到内依次变细，形成梯度过滤通道；
• 核心作用：实现颗粒的深度式拦截，避免杂质堵塞表层，延长滤芯使用寿命。

（2）玻璃纤维 + 褶状介质组合聚结器

• 核心设计：以高表面积的褶状介质为核心除颗粒部件，在模制玻璃纤维层压圆筒内设置一层或多层褶状介质；
• 性能保障：褶的波纹结构与分离材料共同作用，保持褶体张开状态，确保过滤面积被充分利用，提升颗粒拦截效率；
• 适用场景：高颗粒负载的流体过滤场景。

3. 性能关键影响因素

聚结与过滤性能主要由玻璃纤维介质的纤维直径和堆积密度决定：

• 全玻璃纤维与组合式聚结滤芯均采用 “浸渍酚醛树脂的玻璃纤维介质”，通过搭配 1-10 微米不同直径的纤维，实现预期过滤与聚结效果；
• Velcon *新的 85、87、C5 系列滤芯，创新在褶状介质中加入 “直径＜1 微米的纯微玻璃纤维”，进一步提升细微颗粒拦截与微小乳化水聚结效率。

七、型号系统与滤芯尺寸

1. 型号系统说明

型号中的 “一位 / 两位数字系列指示符”，对应聚结滤芯的近似过滤精度（微米）（注：为标称额定值，仅供参考），各系列特点如下：

系列	介质类型	过滤精度	核心特点与适用场景
“0”“2”“4”	全玻璃纤维	25、5、3 微米	“2”“4” 系列常用于柴油等燃料油，是 “过滤效率（滤芯寿命）” 与 “除水能力” 的折中，可聚结大量水但难除细微水杂雾；“0” 系列精度较低，适配低要求场景
“6”	全玻璃纤维	2 微米	*初为喷气燃料开发（符合原始 MIL - F - 8901 规范），部分喷气燃料场景成本效益*优；也可用于汽油过滤，但汽车汽油中的强力洗涤剂添加剂会削弱其聚结能力
“83”	褶状介质 + 玻璃纤维	1 微米	实用性强，广泛用于汽油、冷凝液、绝缘油过滤等场景
“85”“87”	多层褶状介质	0.5、0.3 微米	均采用多层褶状介质，“85” 系列现场容尘能力优异，“87” 系列精度更高，适配高洁净度需求场景
JF5	-	-	Velcon *新设计，与 V5N5 系列分离器配合使用时，可实现更高流量与更长使用寿命
EI* 1581 第五版（I-6xxC5（TB）、I-6xxMM、I-6xxA4）	多层褶状介质	0.4 微米	容尘能力卓越，过滤精度达 0.4 微米；其中 I-6xxC5（TB）可替代 I-6xx85（TB）和 I-6xx87（TB）滤芯，支持螺纹底座 / 开口端配置

注：EI（能源研究所）为当前航空燃料过滤规范的权威机构，API（美国石油学会）已不再参与该领域规范制定。

2. 滤芯尺寸规格

（1）6 英寸直径（行业标准尺寸）

• 长度选项：11 英寸、14 英寸、22 英寸、28 英寸、33 英寸、38 英寸、44 英寸、56 英寸；
• 注意事项：并非所有系列都覆盖全部长度或两种端盖设计，具体适配情况需咨询 Velcon 经销商。

（2）4 英寸直径（适配旧设备）

• 长度范围：8-40 英寸，专为老旧过滤设备的升级替换设计，保障设备兼容性。

八、一般规格补充

1. *大压差额定值：75 psi；
2. pH 值范围：5-9；
3. *高工作温度：150°–160°F；
4. 核心部件材质：
   • 中心管：铝制；
   • 垫片：丁腈橡胶；
5. 端盖细节配置：

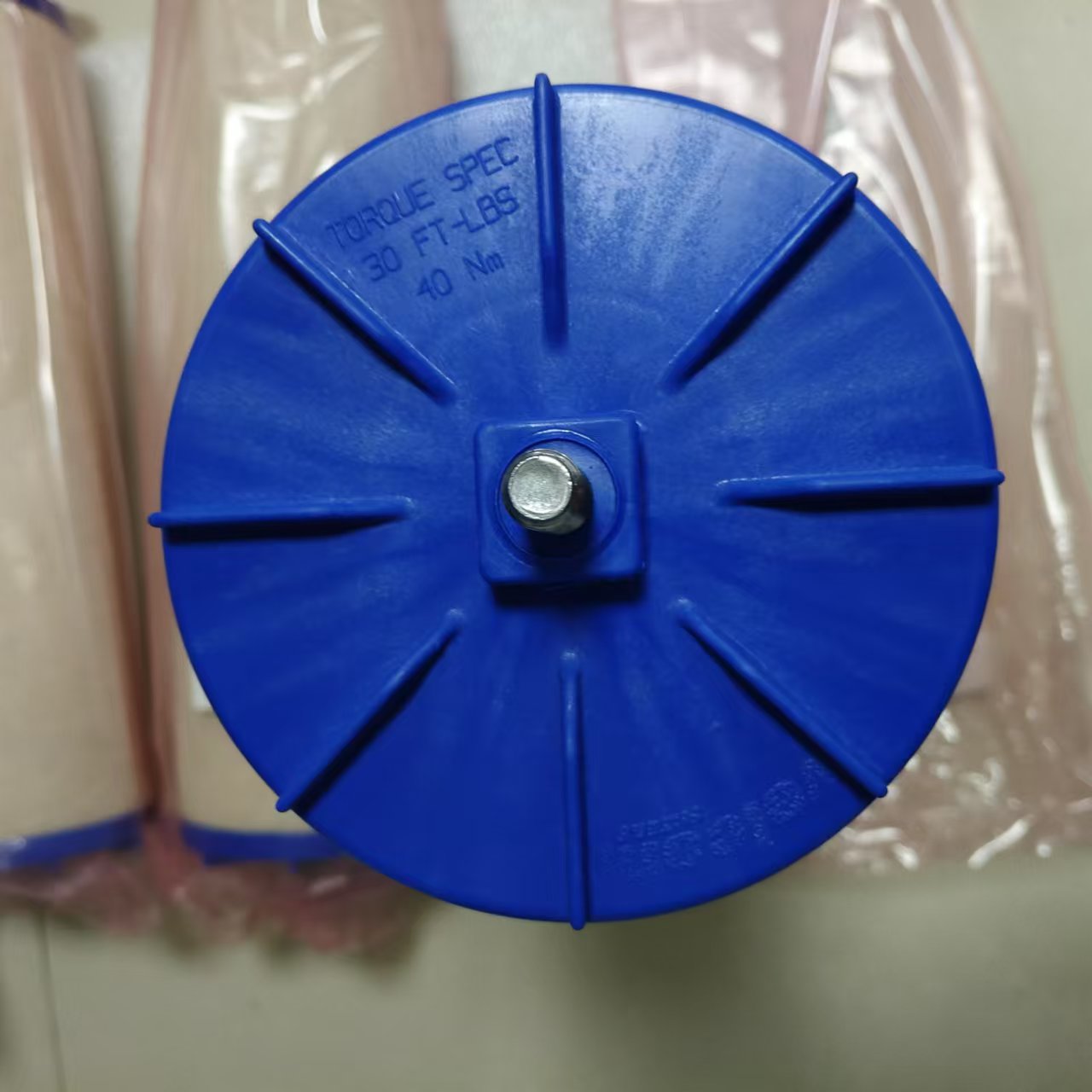

   • 6 英寸直径螺纹底座聚结器：标配注塑端盖；
   • 6 英寸直径开口端滤芯：标配铝制端盖；
   • 所有 6 英寸直径滤芯：端盖通过高强度环氧树脂或聚氨酯直接粘合到介质上，提升密封可靠性；
   • 4 英寸直径滤芯：采用模制聚酯树脂或注塑端盖，适配不同使用环境。

九、常用与主要型号

1. 常用型号

I-644C5TB、I-656C5TB、SO-436V5、SO-636V5、120449、1-644C5TB、50-436V5、50-636V5、ACO-21001R、ACO-64401R、I-622C5TB、I-622MMTB、I-638C5TB、SD-1107、SD-718、SD-807、SO-318SN、SO-318VSN、SO-430V、SO-436V

2. 主要型号

SI-422A、SI-422A、SI-522、SI-522E、SI-542、SO-3xxC、SO-3xxV、SO-4xxC、SO-4xxV、SO-6xxC、SO-6xxCA、SO-6xxCM、SO-6xxVA(5)、SO-6xxV(5)、SO-6xxPV(5)、SO-6xxPLF3、SO-6xxPLBZ、SO-6xxVASN(5)、SO-6xxVSN(5)、SO-6xxPVSN(5)、CDF-205P、CDF-210P、CDF-215P、CDF-220P、CDF-225P、CDF-230P、ACO-21001P、ACO-31001P、ACO-40501SPP、ACO-40801P、ACO-40901SPP、ACO-41201P、ACO-41601P、ACO-41801P、ACO-41901P、ACO-51201P、ACO-512P3P、ACO-60801P、ACO-60901P、ACO-609P3P、ACO-61201P、ACO-61401P、ACO-62201PTB、ACO-62901P、ACO-63301P、ACO-64401P、ACO-64401PTB、ACO-71801P、FO-614A3、FO-614A3TB、FO-629A3、FO-629A3TB、FO-644A3、FO-644A3TB、FO-656A3、FO-656A3TB、HFS-14601、HFS-14601-S、HFS-14601-TB、HFS-14605、HFS-14605-S、HFS-14605-TB、HFS-28601、HFS-28601-S、HFS-28601-TB、HFS-28605、HFS-28605-S、HFS-28605-TB、HFS-43601、HFS-43601-S、HFS-43601-TB、HFS-43605、HFS-43605-S、HFS-43605-TB、FO-412PL2、FO-412PL5、FO-418PL5、FO-418PL15、FO-512PL1/2、FO-512PL05、FO-512PL25、FO-614PLF、FO-614PLF1、FO-614PLF2、FO-614PLF5、FO-614PLF5M、FO-614PLF10、FO-614PLF15、FO-614PLF15M、FO-614PLF25、FO-614PLF75、FO-629PLF1/4、FO-629PLF1/2、FO-629PLF1、FO-629PLF2、FO-629PLF5、FO-629PLF10、FO-629PLF25、FO-629PLF1/2TB、FO-629PLF1TB、FO-629PLF2TB、FO-629PLF5TB、FO-629PLF25TB、FO-644PLF1/2、FO-644PLF1M、FO-644PLF2M、FO-644PLF5M、FO-644PLF10M、FO-644PLF1/4TB、FO-644PLF1/2TB、FO-644PLF1TB、FO-644PLF2TB、FO-644PLF5TB、FO-644PLF10TB、FO-644PLF25TB、FO-656PLF1M、FO-656PLF1/2TB、FO-656PLF1TB、FO-656PLF2TB、FO-656PLF5TB、FO-656PLF25TB、FO-718PLP3、FO-718PL1/2、FO-718PL01、FO-718PL02、FO-718PL05、FO-718PL10、FO-718PL15、FO-718PL25、FO-718PL50、FO-736PLP3、FO-736PL1/2、FO-736PL05、FO-736PL15、FO-822PLP3、FO-822PL1/2、FO-822PL05、FO-829PL05、FOH-644PLF1、FOH-644PLF1/2、FOH-644PLF1TB、FOH-644PLF2TB、FOH-644PLF2、FOH-644PLF5、RMO-205-4-E、FMI-10203、FM-10202、RMO-210-4-E、FMI-15203、FM-15202、RMO-215-4-E、FMI-20203、FM-20202、RMO-220-4-E、FMI-25203、FM-25202、RMO-225-4-E、FMI-30203、FM-30202、RMO-230-4-E、DC-614PLF1、DC-629PLF1、DC-644PLF1、DC-658PLF1、DC-614PLF5、DC-629PLF5、DC-644PLF5、DC-658PLF5、FI-431FG10T、FI-431FG5T、FI-633FG10TB、FI-633PLF5、FI-638FG10TB、FI-638PL15、FI-644FG10、FI-644FG10TB、FI-644FG5、FI-644PL1/2TB、FI-644PLF1/2、FI-644PLF5、FI-644PLF5TB、FI-644PL25TB、FI-644PLF25、FI-656PLF1、FI-656PL1/2TB、FI-656PLF1TB、FI-656PLF2、FI-656PLF2TB、FI-656PLF5、FI-656PLF10TB、FO-614PLF1/2、FO-614PLF1、FO-614PLF2、FO-614PLF5、FO-614PLF25、FO-614PLF75、FO-718PL1/2、FO-718PL01、FO-718PL02、FO-718PL05、FO-718PL15、FO-718PL50、FO-618FGA5、FO-618FGA10、FO-618FGA25
