PARKER液压平面对接快速接头、液压接头FF 系列 FF5020-75C
详细信息
| 品牌:PARKER | | 型号:FF5020-75C | | 加工定制:否 | |
| 材质:不锈钢 | | 规格:—— | | 连接形式:快接式 | |
| 适用范围:液压接头 | | | | | |
产品介绍

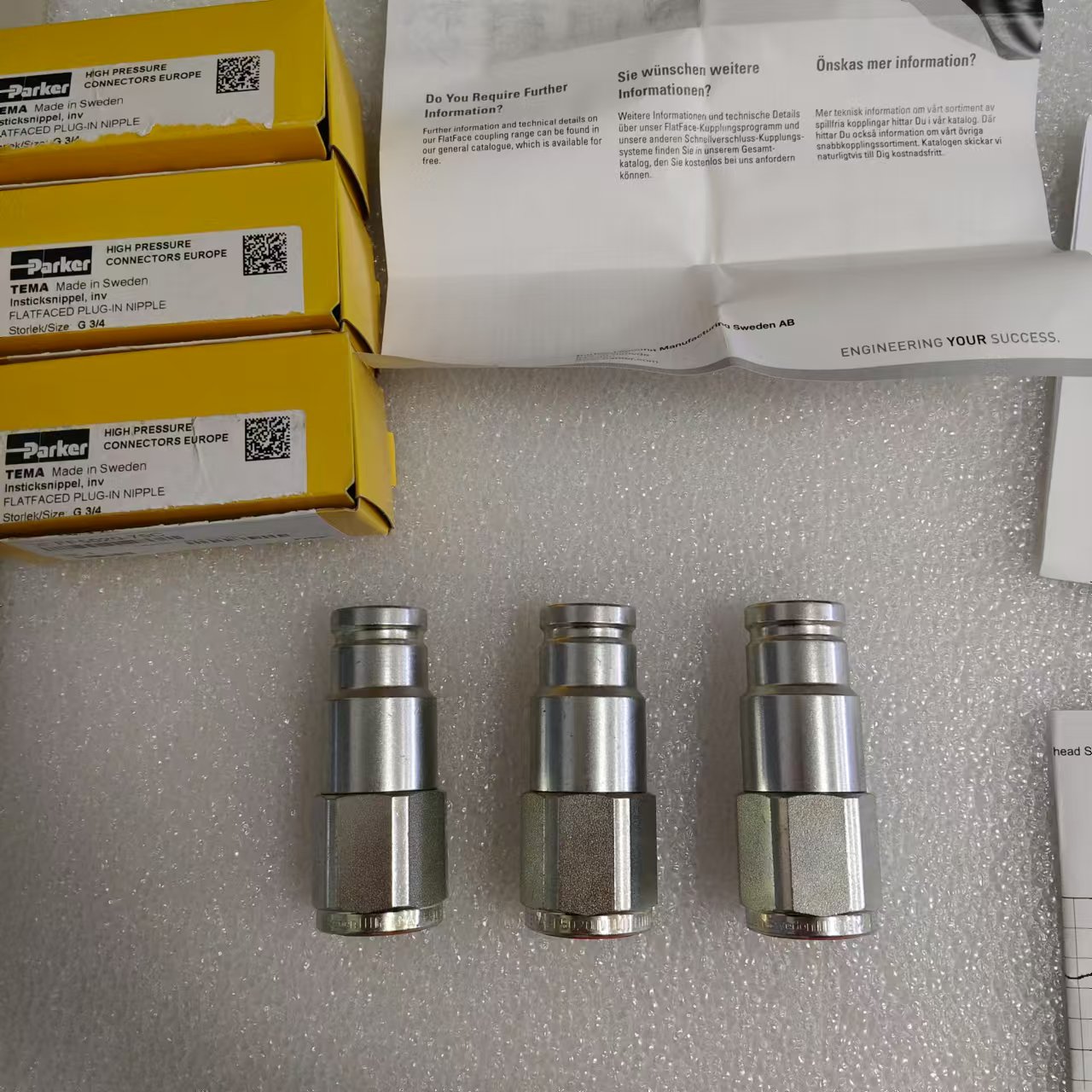

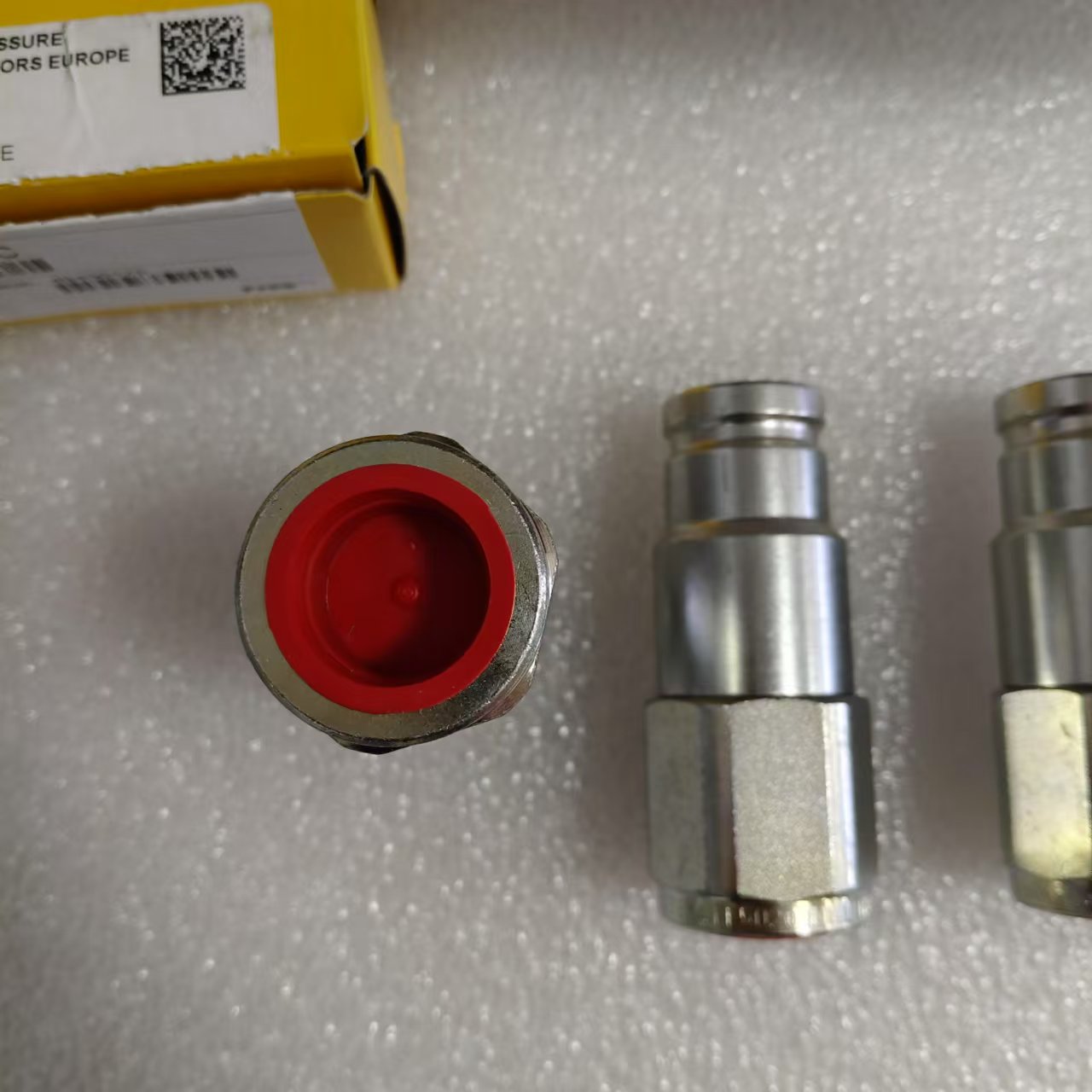

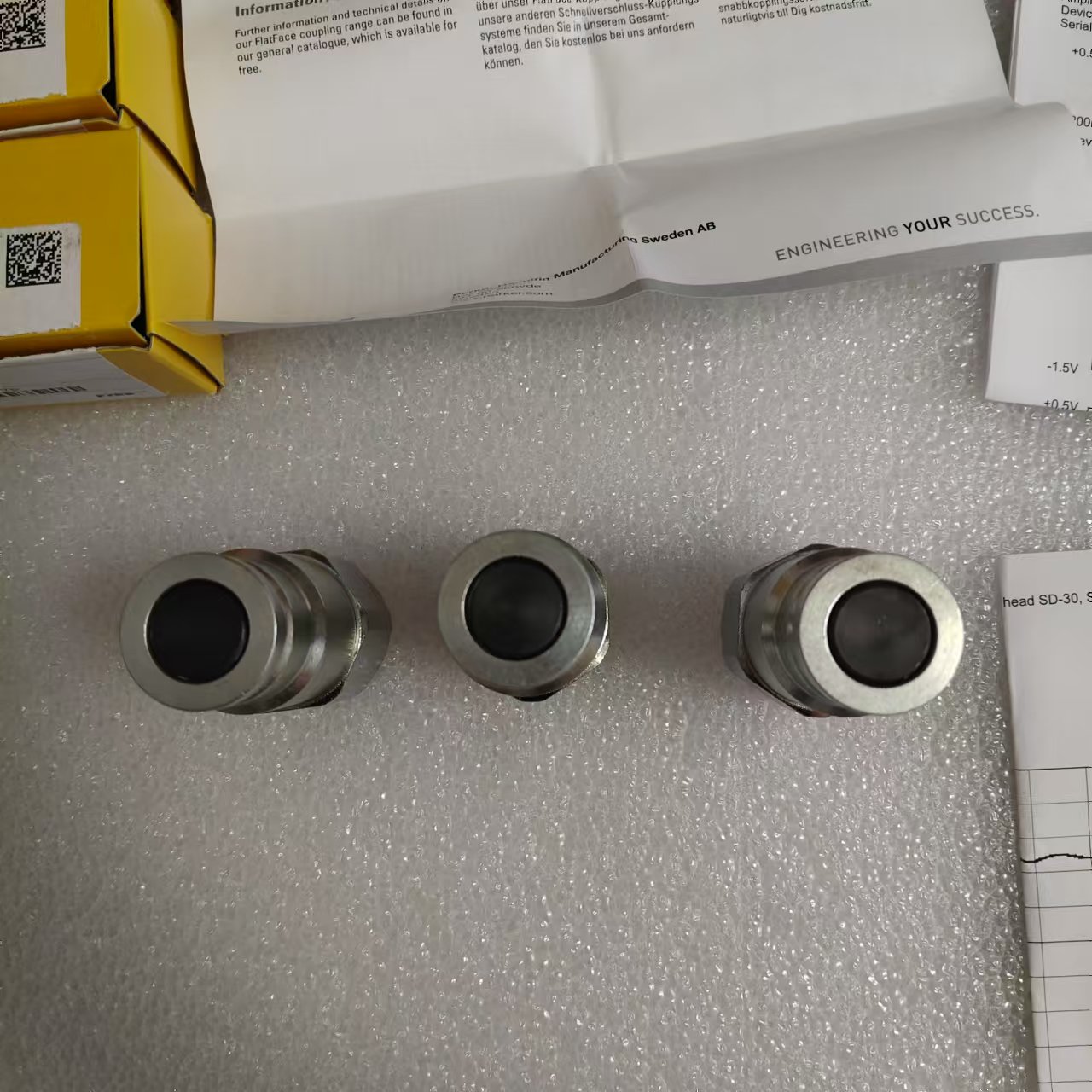

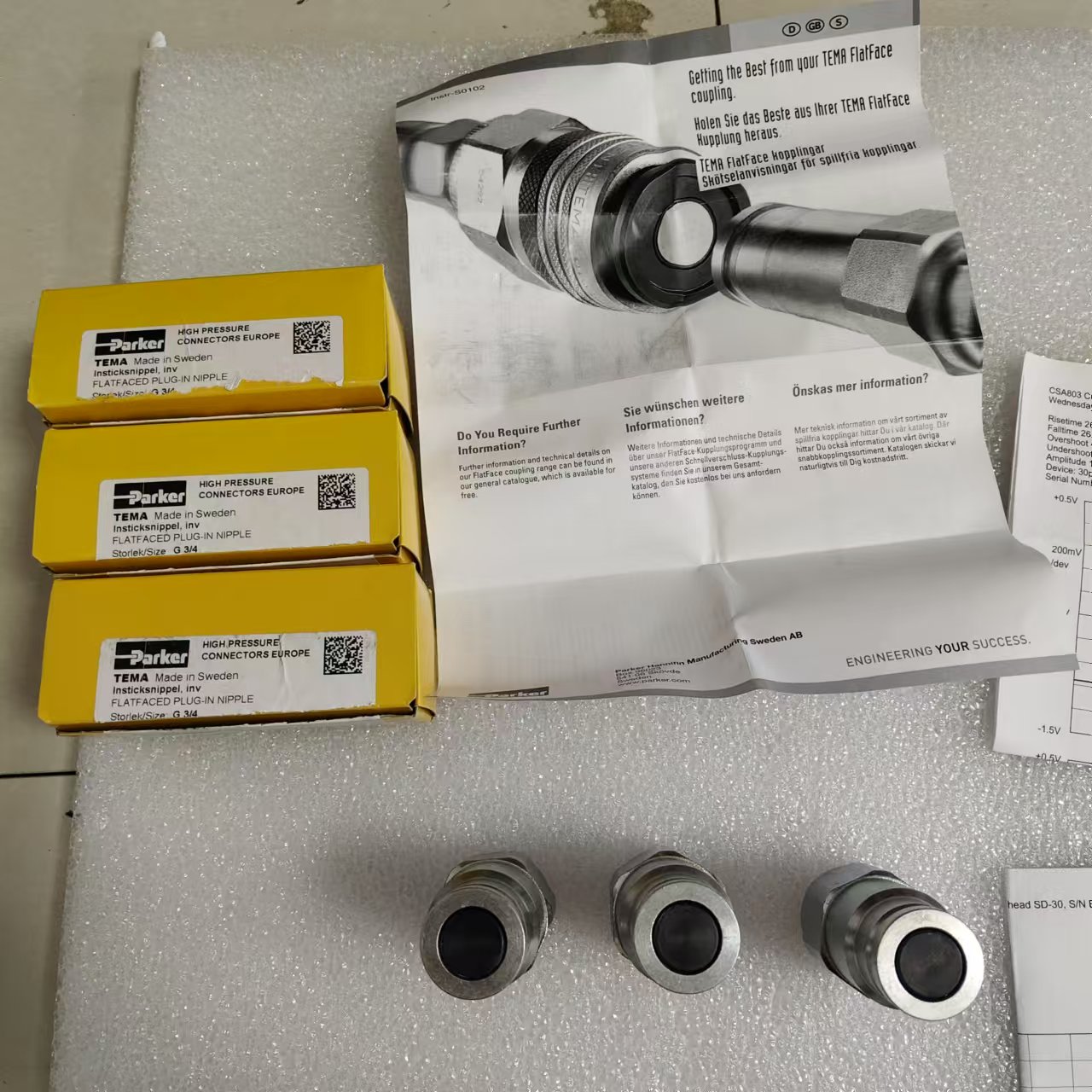

PARKER 液压平面对接快速接头 FF 系列 FF5020-75C 详解
一、产品概述
派克(PARKER)FF 系列液压平面对接快速接头(型号:FF5020-75C)是一款采用派克专有外形设计的干断式接头系统,专为高效、清洁、安全的液压流体连接场景打造。作为 FF 系列的重要成员,该接头凭借创新结构与精密工艺,在流体控制领域展现出卓越性能,成为各行业液压系统的可靠连接解决方案。
二、核心优势与设计特点
FF 系列 FF5020-75C 以技术创新为核心,融合多项实用设计,凸显以下优势:
- 干断式系统:采用先进的干断结构,断开时可实现油品零泄漏,有效避免介质浪费与环境污染;连接时几乎无空气混入系统,且仅产生极小压力降,确保液压系统的清洁度与运行效率。
- 便捷操作体验:专为单手操作优化设计,结构紧凑且插拔阻力小,可实现快速连接与断开,大幅提升现场作业的便利性与效率,尤其适用于空间受限或单人作业场景。
- 多重安全保障:配备机械安全锁环,通过可靠的锁止结构防止接头意外脱开,降低因误操作导致的系统故障风险;插头内置双重密封结构,相较于传统单密封接头,密封安全性提升一倍,进一步增强系统的防泄漏能力。
- 压力适应性强:可选配泄压装置,支持在静态或存在残余压力的工况下完成连接操作,无需预先卸压,简化作业流程;同时可稳定承受高压工作环境,适配多种复杂液压系统。
三、广泛应用领域
FF5020-75C 凭借优异的性能,广泛应用于多个行业的液压系统,具体包括:
- 农业领域:拖拉机、联合收割机等农用机械的液压传动系统,以及各类农用液压辅助设备。
- 汽车与交通运输:卡车液压转向与制动系统、车载液压工具(如起重装置),轨道交通车辆的制动与液压控制回路。
- 能源与资源开发:石油天然气钻井平台的液压设备、管道液压控制系统,以及发电站的发电机组液压辅助系统。
- 工业制造:化工设备的流体传输管路、机床液压系统、自动化生产线的液压执行元件连接,压力机、注塑成型机等需频繁插拔的设备。
- 工程与市政:挖掘机、装载机等工程机械的液压回路,环卫车辆(如垃圾清运车)、市政养护机械的液压系统。
- 特种领域:车辆、装甲设备的液压传动与控制系统,物料搬运设备、仓储机械的液压升降与驱动系统。
四、技术规格参数
参数类型 |
具体规格 |
类型 |
插头 |
密封材料 |
丁腈橡胶(NBR) |
版本 |
标准款 |
连接螺纹尺寸 |
3/4 英寸(英制管螺纹) |
体型大小 |
1/2 英寸(参考接口规格) |
连接类型 |
内螺纹(阴螺纹) |
物理尺寸 |
长度:90 毫米;六边形对边尺寸:40 毫米;外径:39 毫米 |
建筑材料 |
主体:黄铜与钢铁组合材质(黄铜提供耐腐蚀性,钢铁增强结构强度) |
工作温度范围 |
-30°C 至 100°C(覆盖温带至中高温工业环境) |
工作压力 |
450 巴(约 6527 psi,适用于高压流体系统) |
五、规格说明与使用注意事项
- 材料特性适配性:黄铜主体具备良好的耐腐蚀性和导电性,可适应多种工业环境;钢铁部件增强了接头的整体结构强度,确保在高压下的稳定性;丁腈橡胶密封件对矿物油、液压油等常见介质兼容性优异,且耐温范围满足工业常规工况需求。
- 接口与流量匹配:3/4 英寸内螺纹可直接适配标准管道配件,安装便捷;1/2 英寸体型设计对应中等流量需求,适用于液压系统、气动设备及一般流体传输管道,平衡了流量与安装空间的需求。
- 压力与温度极限:450 巴的高压等级使其可胜任工程机械、高压清洗设备等高压场景;-30°C 至 100°C 的温度范围则能应对寒冷地区作业、工业加热环境等多种温度条件。
- 安装提示:安装时需配合对应规格的外螺纹管件,拧紧扭矩需严格控制在黄铜材质的耐受范围内,避免因过度拧紧导致螺纹损伤,影响密封性能与使用寿命。
FF 系列 FF5020-75C 以可靠的密封性能、便捷的操作体验和广泛的适应性,为各行业液压系统提供了高效、清洁、安全的流体连接解决方案,是液压系统中实现快速对接与断开的理想选择。
