SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982

SAMSON SED 双向隔膜阀、阀门 Steripur 417/KMD 385/KMD 982

Steripur 417 - 气动式 - DIN 隔膜阀

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982阀门类型

隔膜阀

适用场景

• 开关控制
• 无菌场合
• 卫生场合

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982版本规格

DIN 标准

温度范围

-10 至 160°C（14 至 320°F）

驱动方式

气动

阀门尺寸

DN 15 至 DN 50

压力等级

10 巴

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982核心特性

• 无特殊内衬
• 双向隔膜阀设计
• 所属系列：Steripur
• 隔膜尺寸：MA 25 至 50
• 不锈钢材质执行器
• 采用 CDSA 密封技术
• 可耐受高压灭菌处理

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982可选配件

• 光学位置指示器（024.10）
• 行程限制器（024.11）
• 带光学位置指示器的行程限制器（024.12）
• 带光学位置指示器的手动超控装置（024.13）
• ECOCENT 电控气动定位器（024.16.7）
• 带 “醒目” 开 / 关光学指示器的控制头开关（024.63）
• 带 “醒目” 开 / 关光学指示器的 NAMUR 控制头开关（024.64）
• 带 “醒目” 开 / 关光学指示器的 PNP 控制头开关（024.65）
• 带 “醒目” 光学指示器的 AS - 接口控制头开关（024.89）
• 带机械开关和光学指示器的限位开关（024.90）

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982可选配置

• 高压灭菌适配版本
• ATEX 防爆版本
• 阀体及隔膜的替代材料选择
• 多样化的连接方式、执行器及表面抛光处理版本

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982产品特点

• 高循环不锈钢活塞执行器
• 设计紧凑，执行器外径与阀盖法兰尺寸相同
• 在多通阀体和集成阀组件中具有优势
• 控制气接口与流向一致
• 采用 CDSA 密封设计（详见第 32 页）
• 隔膜悬挂方式灵活
• 隔膜全包裹设计
• 外部洁净抛光，适合无菌冲洗场景

可选配置

• 可配备多种控制设备及配件（详见第 132-139 页），也支持 retrofit
• 控制气接口可与流向呈 90°
• 可高压灭菌

SAMSON SED 双向隔膜阀、阀门Steripur 417/KMD 385/KMD 982技术参数

控制功能（Cf.）：

• 气动操作
• 故障安全关闭（常闭，NC）：Cf.1 和 4
• 故障安全开启（常开，NO）：Cf.2 和 5
• 双作用（DA）：Cf.3 和 6

注：在常开 / 双作用（NO/DA）控制功能下，若控制压力高于要求值，可能会影响工作隔膜的使用寿命。

方向：

• 控制接口：
  • 对于 Cf.4、5、6，控制接口与流向一致（标准配置）
  • 对于 Cf.1、2、3，控制接口与流向呈 90°

工作压力：

单向压差（Δp = *大值）

隔膜材质	DN 15-50（1/2"-2"）
三元乙丙橡胶（EPDM）	10 巴（150 磅 / 平方英寸）
聚四氟乙烯（PTFE）	8 巴（115 磅 / 平方英寸）

注：使用不同的执行器可获得更高的工作压力。若需超过上述压力值，请咨询 SED 工厂代表。

工作温度：

160°C（320°F）（取决于具体应用场景）

控制压力：

隔膜材质	参数
三元乙丙橡胶（EPDM）或聚四氟乙烯（PTFE）	Cf.1 和 4（DN 15-50）：4.5-8 巴（65-115 磅 / 平方英寸）；Cf.2、3、5 和 6（DN 15-50）：4.5-6 巴（65-87 磅 / 平方英寸）

连接端：

• 对焊连接端（详见第 21 页折页）；卡箍和法兰（详见第 22-24 页）
• 特殊连接端

适用执行器的阀体类型：

• 两通阀体、焊接结构
• T 型阀体
• 多通阀体
• 罐底阀体

流量：

Kv 值（立方米 / 小时）、Cv 值（加仑 / 分钟）（详见第 9 页）

隔膜尺寸：

MA（详见下表）
上述技术参数同样适用于多通阀。

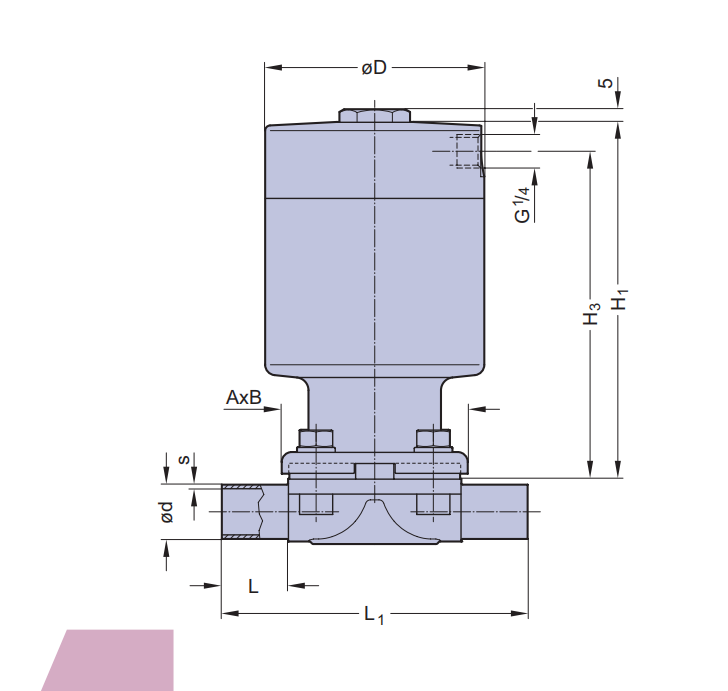

通径 DN（mm）	MA	尺寸（mm）	总重量约（kg）	填充体积（升）
		L	L1	A×B	H1	H3	D	精密铸造	锻造	常闭（NC）	常开 / 双作用（NO/DA）
15-25	25	25	120	73×79	140	129	86	2.6	2.7	0.15	0.15
32-40	40	25	153	96×105	167	155	111	5.0	6.0	0.34	0.30
50	50	30	173	111×130	190	176

  品牌介绍

SED 发展历程与产品体系全景解析

一、发展历程：从奠基到数字化协同的跨越

    1984 年，SED 正式成立，这一里程碑事件为其后续一系列极具市场竞争力的产品奠定了坚实基础。历经多年的版本迭代与技术升级，这些早期产品至今仍在公司的发展进程中持续贡献着重要价值，成为 SED 品牌实力的有力见证。
20 世纪 90 年代中期，SED 迎来重要战略转折 —— 加入集团公司。这一举措不仅助力 SED 重新锚定了业务发展方向，更使其获得了关键的资源支持与战略投资，为长远发展注入强劲动力。在此阶段，SED 精准聚焦制药与生物技术这一高潜力领域，全力开发定制化阀门产品；同时，围绕目标市场需求，全面优化产品序列，重组销售架构，不断强化核心竞争力，*终成功在新市场站稳脚跟，开启了化发展的新篇章。
2010 年，SED 迁至新工厂，这不仅是生产空间的拓展，更是运营体系的全面升级。公司借此契机同步重组并优化了内部流程与管理程序，实现了对客户需求的更精准对接，推动盈利实现持续稳定增长，为后续的规模化发展铺平了道路。
2017 年 7 月，SED 迎来历史性发展机遇，成为德国美因河畔法兰克福 SAMSON AKTIENGESELLSCHAFT 的子公司。依托母公司强大的资源网络与行业影响力，SED 在生命科学等重要市场的话语权与影响力大幅提升。借助 SAMSON 在智能、网络化阀门技术领域的领先优势，SED 积极推动数字化过程自动化，深度融入数字化协同发展浪潮，为自身的技术革新与产业升级注入了全新活力。

二、产品与团队：以实力驱动创新发展

    SED 汇聚了 120 名具备高技能水平的员工，这支精英团队在阀门研发与制造领域深耕多年，拥有丰富的经验与深厚的技术积累。公司的产品布局兼顾定制化与标准化需求：既能为客户量身打造适用于无菌服务的金属隔膜阀，以满足高精度、高洁净度场景的严苛要求；也批量生产工业用金属、塑料隔膜阀及角座阀，覆盖工业领域的广泛应用。此外，产品矩阵还延伸至定位器、阀门监测控制单元、电磁阀、流量计等配套设备，形成了门类齐全的产品体系。

三、应用领域与核心产品：多元场景下的全面覆盖

（一）应用领域

SED 流量控制阀凭借卓越的性能与广泛的适配性，在多个关键行业中发挥着重要作用。其产品广泛服务于制药和生物技术领域，保障药品生产过程中的精准流体控制；在食品饮料行业，满足卫生、安全的生产标准；同时，也适用于水处理、化工等行业，成功适配多元场景的复杂需求，成为各行业流体控制环节的可靠之选。

（二）核心产品

SED 构建了完整的流体控制产品生态，核心产品涵盖流量控制阀、气动控制阀、金属 / 塑料隔膜阀、角座阀、手动阀等各类阀门主体，以及与之配套的执行器、定位器、阀门监测控制单元、电磁阀、流量计等。这些产品相互协同，能够为不同行业的流体控制系统提供一站式解决方案，全方位满足客户在流体控制方面的多样化需求。

四、主要型号：细分场景下的精准适配

    SED 的主要型号丰富多元，全方位覆盖不同行业细分场景的流体控制需求，其中包括 Steripur 417、KMA 395、Steripur 217.25、Steripur 217.30、Steripur 317、KMA 495、Steripur 907、KMA 905、KMA 190、KMD 402、KMA 195、Steripur 206、Steripur 394、KMA 205、Steripur 397、KMA 295、Steripur 592、KMA 995、Steripur 997、KMD 188、KMD 385、KMD 982、Steripur 407、KMD 289、KMD 985、327、342、942 等。每一款型号都针对特定的应用场景进行了优化设计，确保在不同的工况下都能实现精准、稳定的流体控制。
