RCFA-M-33-A-F 型号说明及技术参数

一、Reliable RC-FLEXair 风量控制器、楼宇控制器RCFA-M-33-A-F 型号概述

RCFA-M-33-A-F 是一款 RC-FLEXair 控制器，具备 MS/TP 和 USB 通信功能，配置 3 个通用输入、3 个通用输出，同时集成执行器和流量传感器。

二、Reliable RC-FLEXair 风量控制器、楼宇控制器RCFA-M-33-A-F 通信功能

1. MS/TP 通信
   • 配备 1 个 EIA-485 端口，支持 76.8 kbps 波特率，具备自动波特率检测功能；
   • 具备 24 VAC 过压保护，内置可重置保险丝；
   • 支持软件切换的端接（EOL）功能，配备琥珀色 LED 指示灯；
   • 状态 LED 灯显示：绿色表示 MS/TP 网络正常运行，红色表示 MS/TP 接线错误。
2. USB 通信
   • 设有 USB-A 端口，配套电缆长度为 5 米（16.4 英尺）。
3. SMART-Net 通信
   • SMART-Net 端口配备四线端子排，*多可支持 8 台设备接入。

三、Reliable RC-FLEXair 风量控制器、楼宇控制器RCFA-M-33-A-F 处理器与内存

• 处理器：采用三核 32 位嵌入式微控制器，包括 2 个 500 MHz 高性能处理器和 1 个 125 MHz 处理器。
• 内存特性：所有内存均为非易失性闪存，数据可保留 10 年；数据库内存为 2 GB，每个趋势日志支持超过 2000 条记录。
• 固件升级：操作系统固件可通过网络随时升级。
• 状态指示：设备状态 LED 可指示现场服务的运行模式。

四、Reliable RC-FLEXair 风量控制器、楼宇控制器RCFA-M-33-A-F 供电电压

• 24 VAC±10%，32 VA，频率 50/60 Hz；
• 24 VDC±10%，12 W。

五、Reliable RC-FLEXair 风量控制器、楼宇控制器RCFA-M-33-A-F 流量传感器（-F 型号）

• 测量范围：±0-500 Pa（0"-2" WC）；
• 零点精度：0.2 Pa（0.0008" WC）；
• 分辨率：0.122 Pa（0.0005" WC）；
• 量程精度：读数的 3%；
• 配件规格：外径 5.2 毫米（0.2 英寸），适用于 1/4 英寸外径的标准气动控制管路。

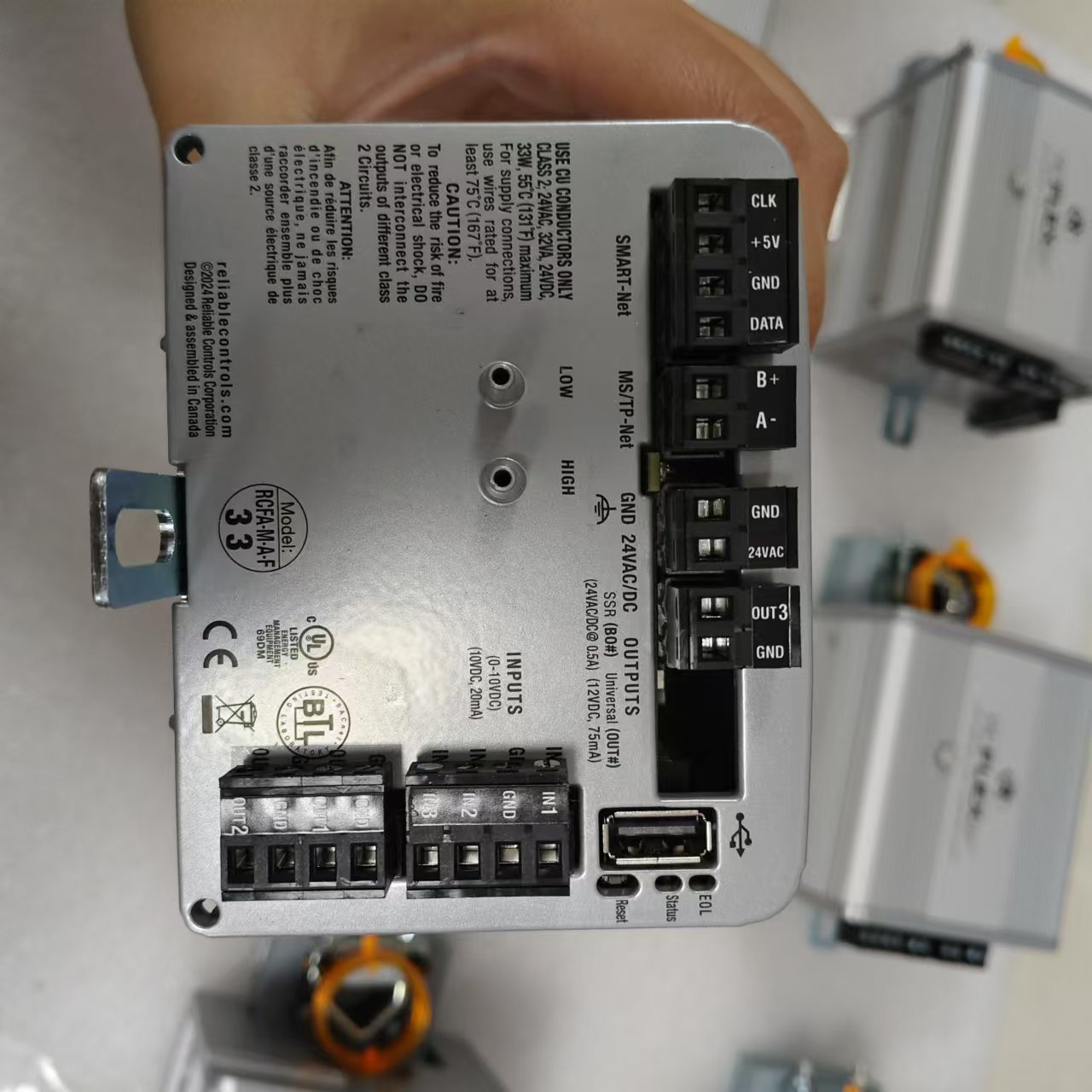

六、Reliable RC-FLEXair 风量控制器、楼宇控制器RCFA-M-33-A-F 接线端子

• 支持导线规格：16-24 AWG（1.31-0.21 毫米），可使用多股或单股线芯（仅限铜导体）；
• 端子类型：5 毫米（0.20 英寸）升降式笼式螺丝端子排。

七、通用输入（-M 型号）

• 配备 12 位 A/D 转换器；
• 输入模式：可通过软件选择 0-10 VDC、4-20 mA 或热敏电阻 / 干触点模式；
• 阻抗参数：0-10 VDC 量程下为 3 MΩ，4-20 mA 量程下为 249 Ω，热敏电阻量程下为 20 kΩ；
• 脉冲计数：支持 150 Hz，兼容流量计；
• 保护功能：具备 24 VAC 过压保护。

八、通用输出

• 配备 16 位 D/A 转换器；
• 输出规格：模拟输出为 0-12 VDC，二进制输出可通过软件在 0-12 VDC 范围内配置；
• 输出功率：12 VDC 电源下为 75 mA，灌电流为 - 10 mA；
• 保护功能：具备 24 VAC 过压和短路保护。

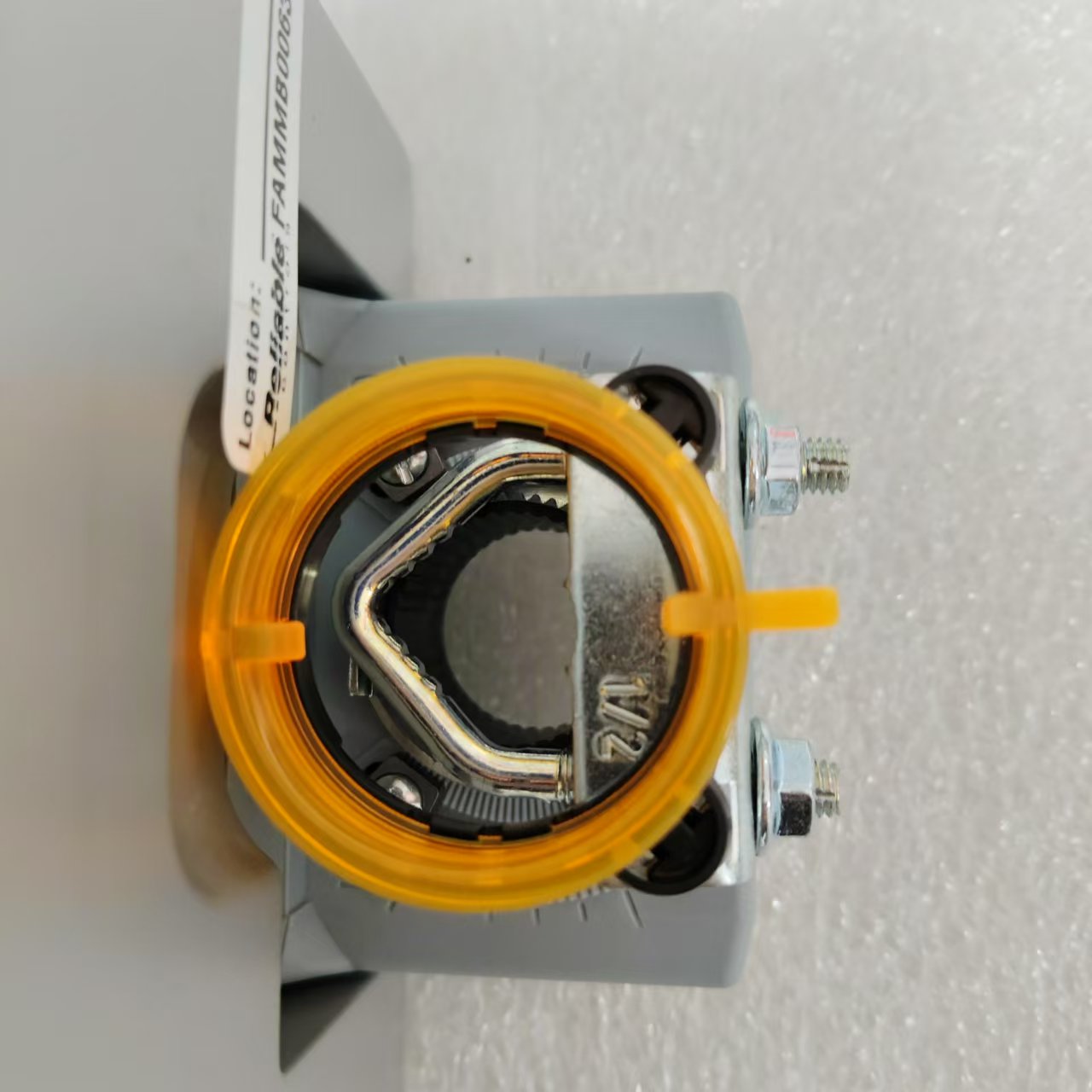

九、电动执行器（-A 型号）

• 扭矩：5 Nm（45 英寸 - 磅）；
• 风门轴参数：*小长度 48 毫米（1 又 7/8 英寸），兼容直径 10-13 毫米（3/8 英寸 - 1/2 英寸）的圆形或方形风门轴；
• 旋转特性：针对 90 度旋转风门，旋转角度为 95 度，执行器速度为每秒 1 度；
• 电机类型：采用阻抗保护的无刷直流电机。

十、其他功能

• 系统组：8 个，可在显示屏分组显示相关对象（*多 320 个），支持主机自定义用户界面以集成故障检测和诊断功能；
• 表格与控制：8 个自定义缩放功能表格；16 个控制回路（支持 P、PI 或 PID 闭环控制）；
• 时间管理：4 个日历（可设置假日）；16 个日程表（每个工作日或例外日*多 7 个开关周期）；
• 数据与网络：256 个通知类别（可指定广播目的地）；16 个一维数组（*多 128 个元素）；256 个网络输入（来自其他设备的共享数据）；128 个网络输出（向其他设备的写入数据）；
• 单位与值：8 个模拟工程单位、8 个二进制工程单位、8 个多状态单位（每个含 8 个状态）；256 个值（支持标准 / 自定义范围，可设固定值或程序驱动值，部分由固件自动添加）；
• 趋势日志：562 个单点趋势日志（306 个自动生成，适用于输入、输出、值、日历等对象；256 个手动定义）；16 个多点趋势日志（每个*多存储 8 个对象，通过轮询或值变化记录，可由用户分配）；
• 程序：64 个，采用类 BASIC 的可读语言编写，支持自由编程控制策略，每个程序为 6400 字节。

十一、认证

• BTL 认证（B-BC）；
• CE 认证；
• CFR 47 Part 15/B Class B 认证；
• UL 60730-1 开放能源管理认证；
• WEEE 认证；
• EN 60730-1 认证；
• 加拿大 ICES-003 (B)/NMB-003 (B) 认证。

十二、环境限制

• 工作温度：-20°C 至 55°C（-4°F 至 131°F）；
• 存储温度：-40°C 至 60°C（-40°F 至 140°F）；
• 湿度：10%-90% 相对湿度（无冷凝）。

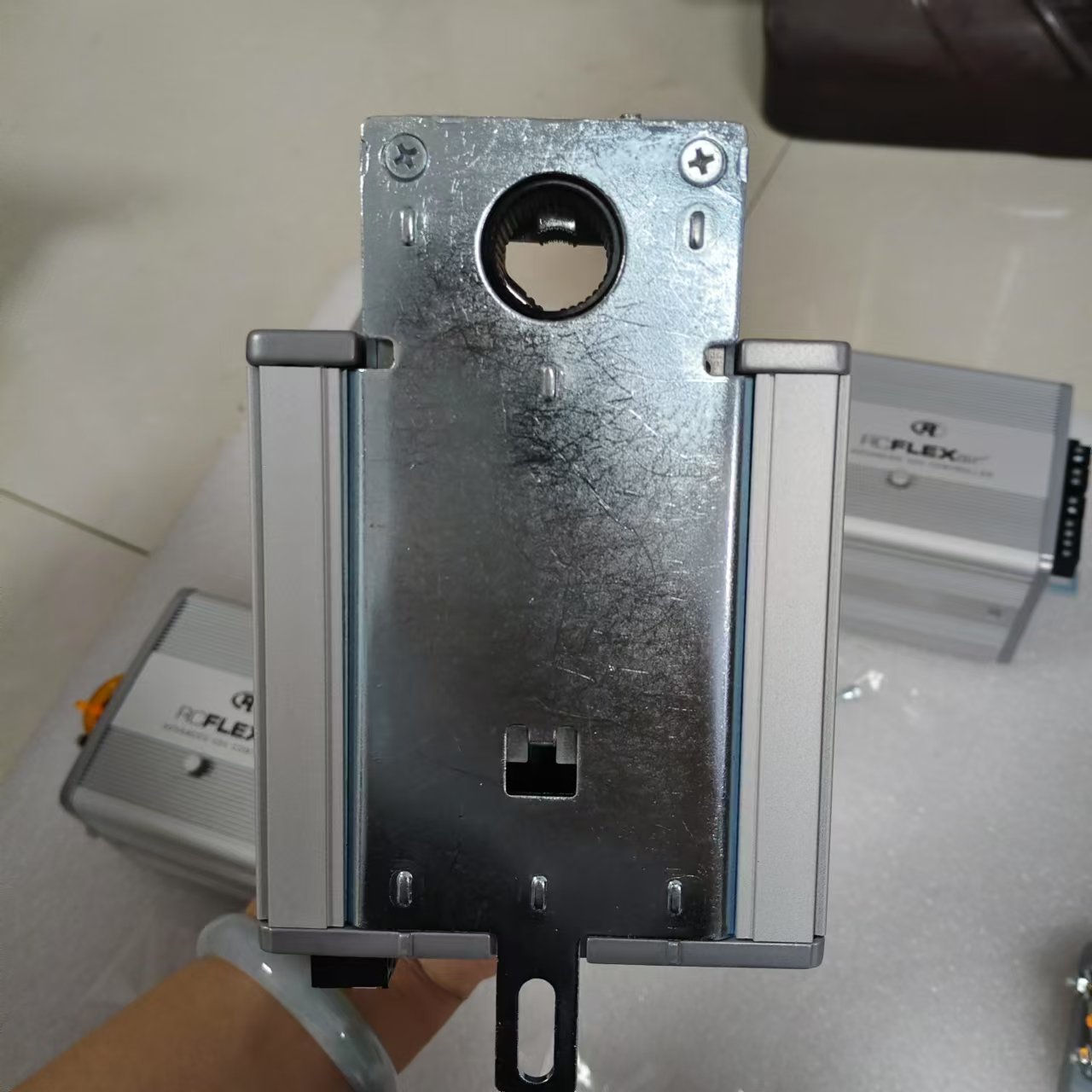

十三、安装与重量

• 安装配件：配备 #8 自攻肩螺丝；
• 重量：0.7 千克（1.8 磅）。

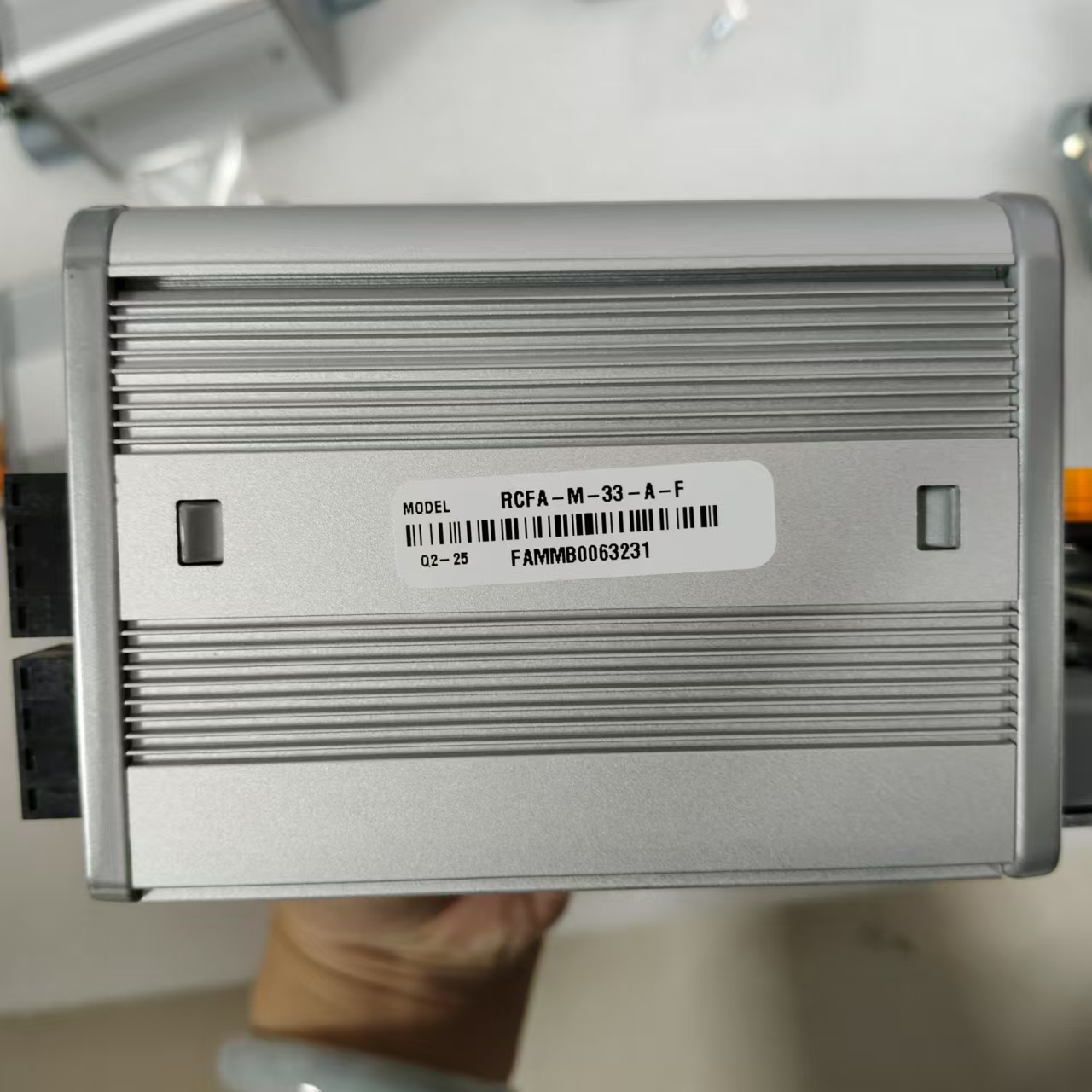

十四、外壳

采用 6063-T6 铝合金挤压成型，搭配钢质底板和粉末涂层压铸铝合金端盖。
