电导率 / 总溶解固体（TDS）信号调理器产品说明

一、产品描述

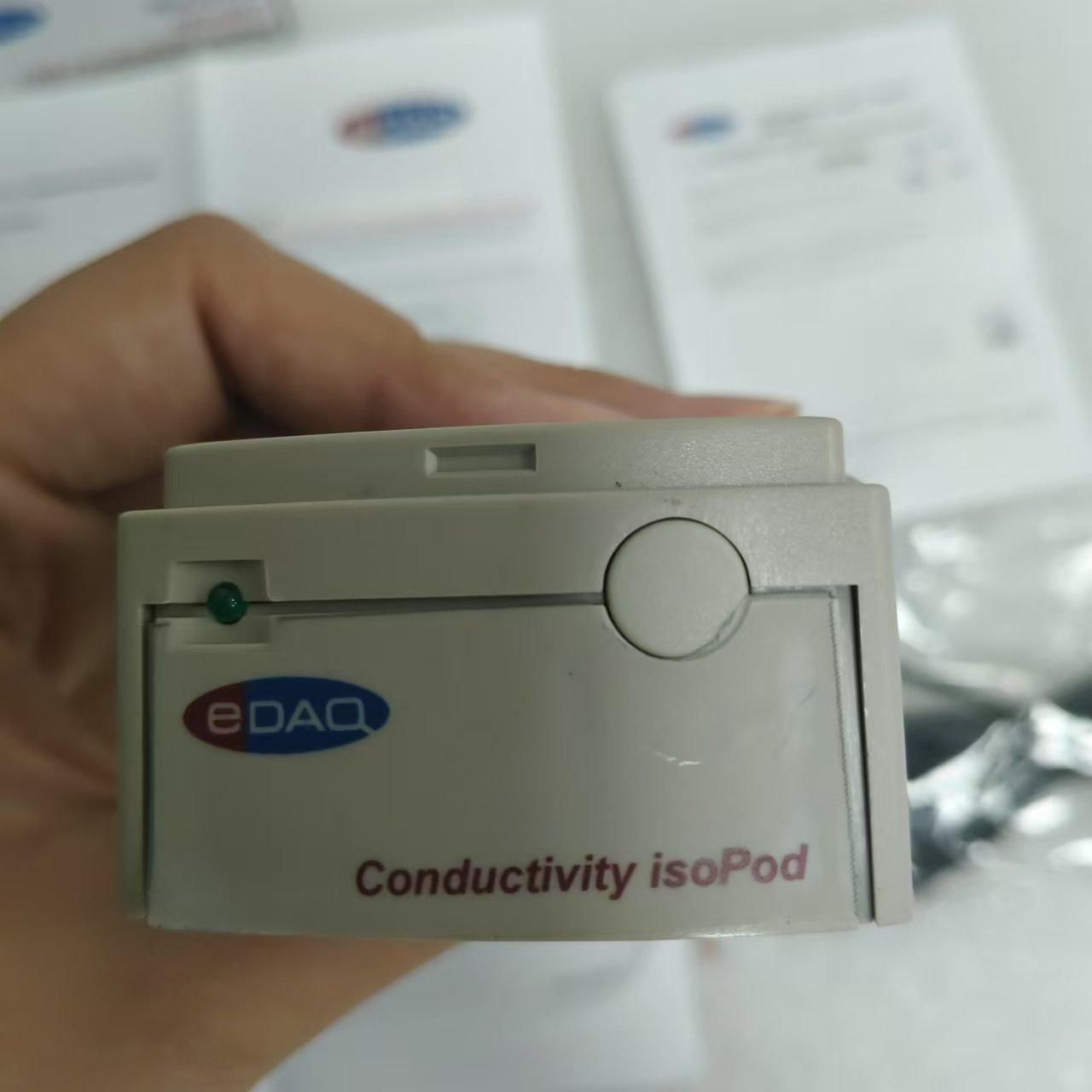

一款具备电气隔离功能的紧凑型信号调理器，支持 USB / 虚拟串行端口（RS232）连接，可精准监测溶液的电导率或总溶解固体（TDS），适用于实验室及工业场景下的连续测量需求。

二、兼容性

本设备（Pod）可与多数双电极电导率电极兼容，具体适配型号及特性如下：

• ET915 浸入式电导率电极：直接浸入溶液测量，操作便捷；
• ET908 流通式电导率电极：适配外径 1/8 英寸（in）的管路（tubing），适用于流动溶液监测；

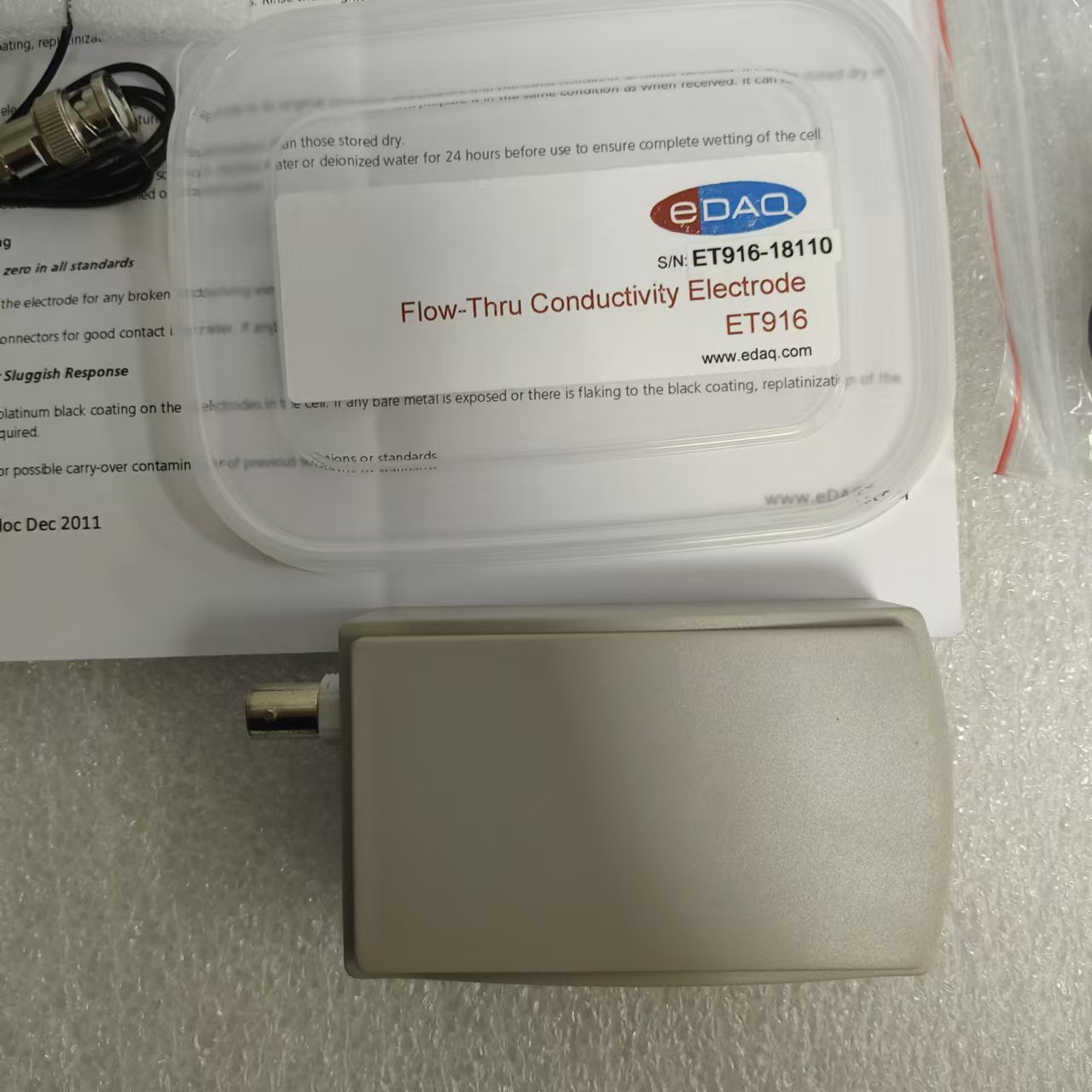

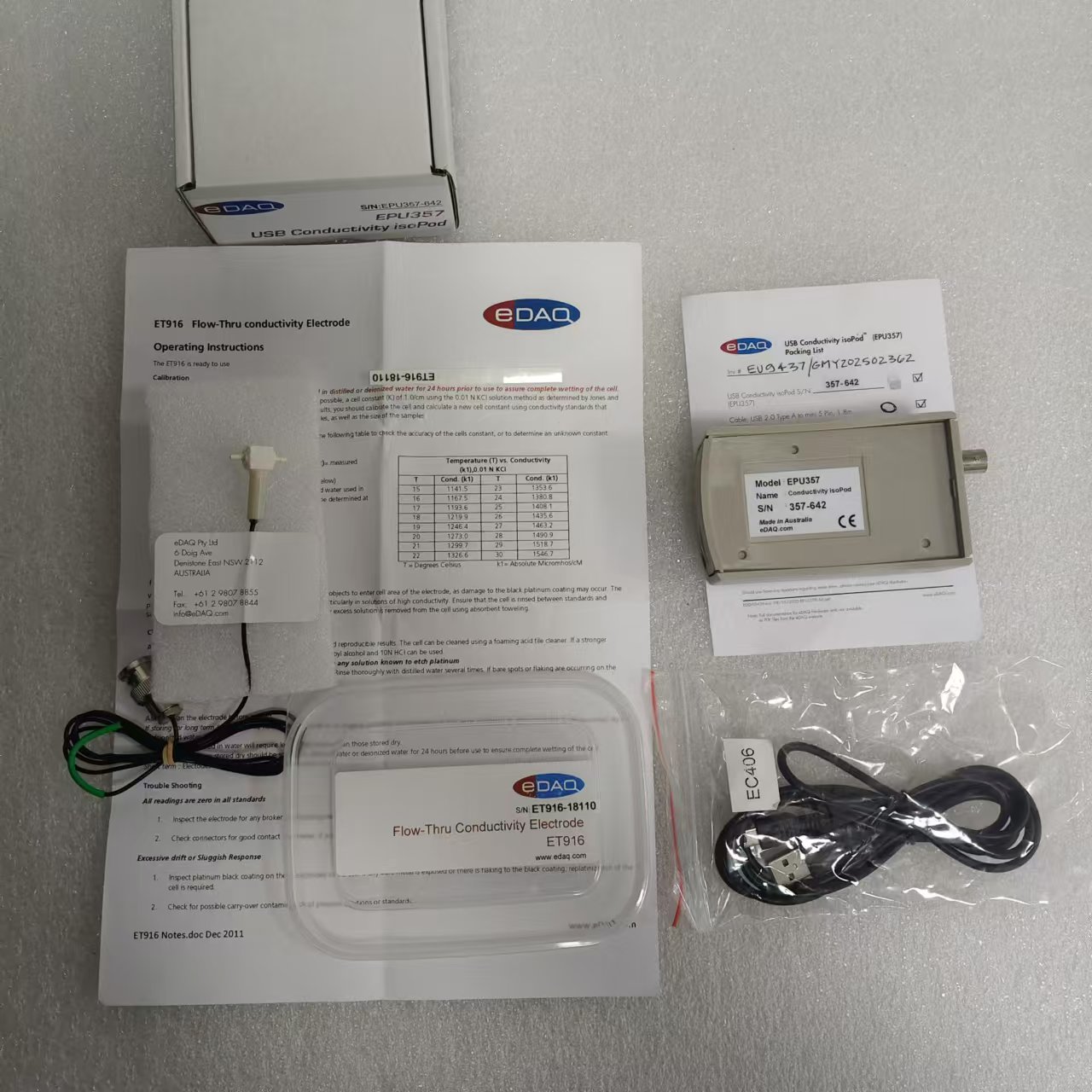

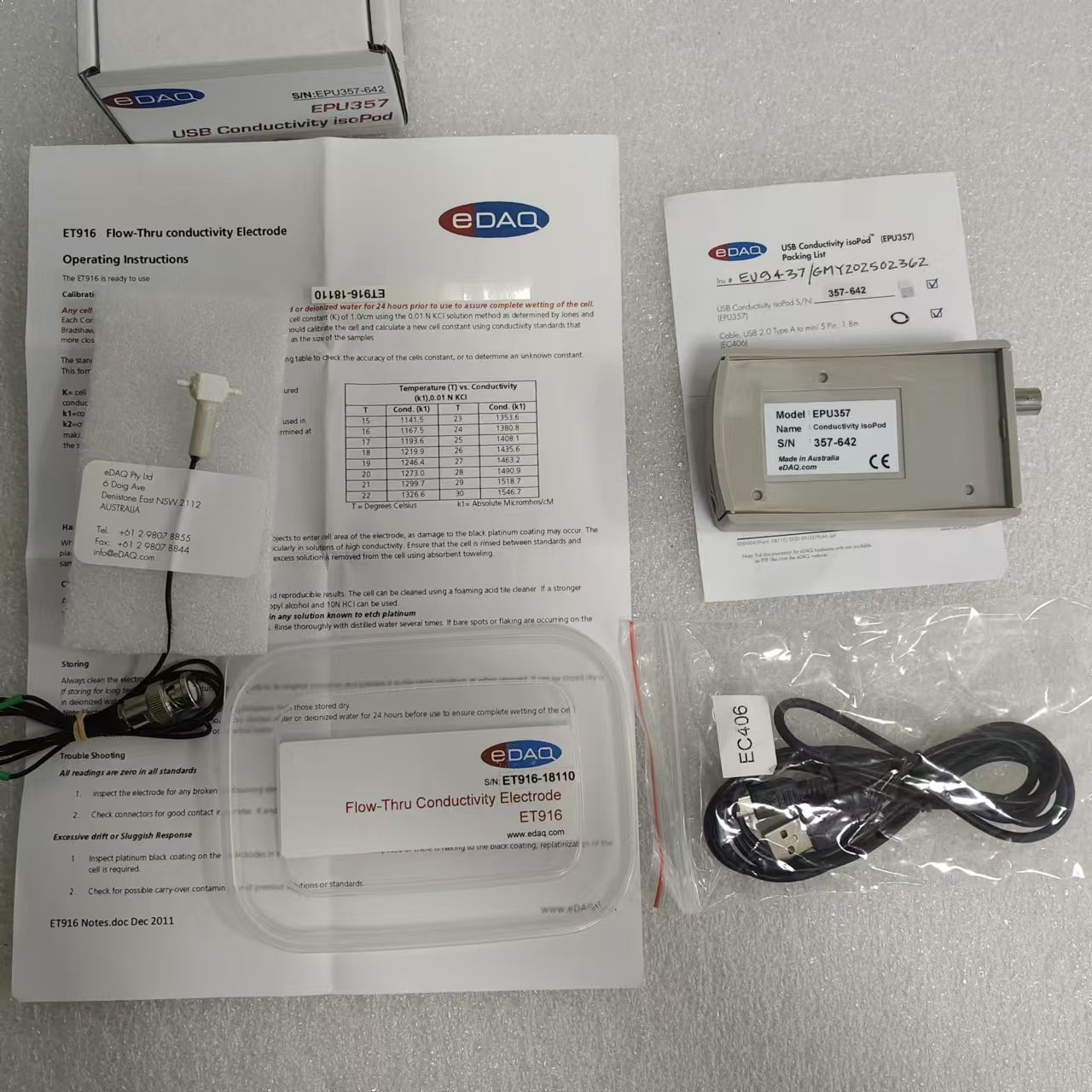

• ET916 流通式电导率电极：适配外径 1/16 英寸（in）的管路（tubing），满足小流量场景需求。

三、核心技术规格

技术项目	参数说明
输入范围	0.002、0.02、0.2、2、20、200 毫西门子（mS）（覆盖 2 微西门子（μS）–200 mS 区间）
测量误差	200 mS 与 2 μS 量程：＜1% 满量程（FS）；其他量程：＜0.1% 满量程（FS）
隔离电压	＞250 伏均方根（rms）
交流波形振幅	0–200 毫伏峰峰值（mV p-p）
交流波形类型	方波脉冲
交流波形频率	10 赫兹（Hz）–10 千赫兹（kHz）
共模抑制比	＞120 分贝（dB）
其他核心特性	1. 支持软件控制； 2. 配备 USB / 虚拟串行端口（RS232）双连接方式； 3. 电气隔离设计，有效减少噪声与信号串扰； 4. 可测量电导率、比电导率、总溶解固体（TDS）三大参数

四、应用场景

适用于需对溶液电导率或总溶解固体（TDS）进行连续监测的科研及实验场景，典型应用包括：

• 离子色谱法（Ion Chromatography）
• 流动注射分析（Flow Injection Analysis）
• 电导滴定法（Conductometric Titration）

五、工作原理

1. 信号激励：电导率调理器（Pod）向电导率电极的一对电极施加双极性方波电位脉冲，同步测量电极两端的交流电流（AC）；
2. 参数自动适配：针对选定的增益量程，设备可自动将激励振幅与频率设置为*佳值，确保测量精度；
3. 数据输出：数字测量数据通过 USB 连接，基于串行（RS232）协议，以用户预设速率或轮询（polling）方式输出。

六、校准方法

溶液的比电导率需通过校准电导率电极获取，具体步骤如下：

1. 基准测量：首先测量已知浓度标准溶液（如 0.1 摩尔 / 升（mol/L）氯化钾溶液）的电导值；
2. 信号关联：通过对应的串行协议命令，将测得的电导信号与该标准溶液已知的比电导率（单位：mS/cm）或总溶解固体（TDS）值（单位：ppm）进行关联，完成校准。

七、补充技术规格

技术项目	参数说明
输出数据格式	ASCII 码 或 32 位二进制 IEEE 浮点数
数据输出速率	100 次 / 秒
测量噪声	＜0.1% 满量程（FS）

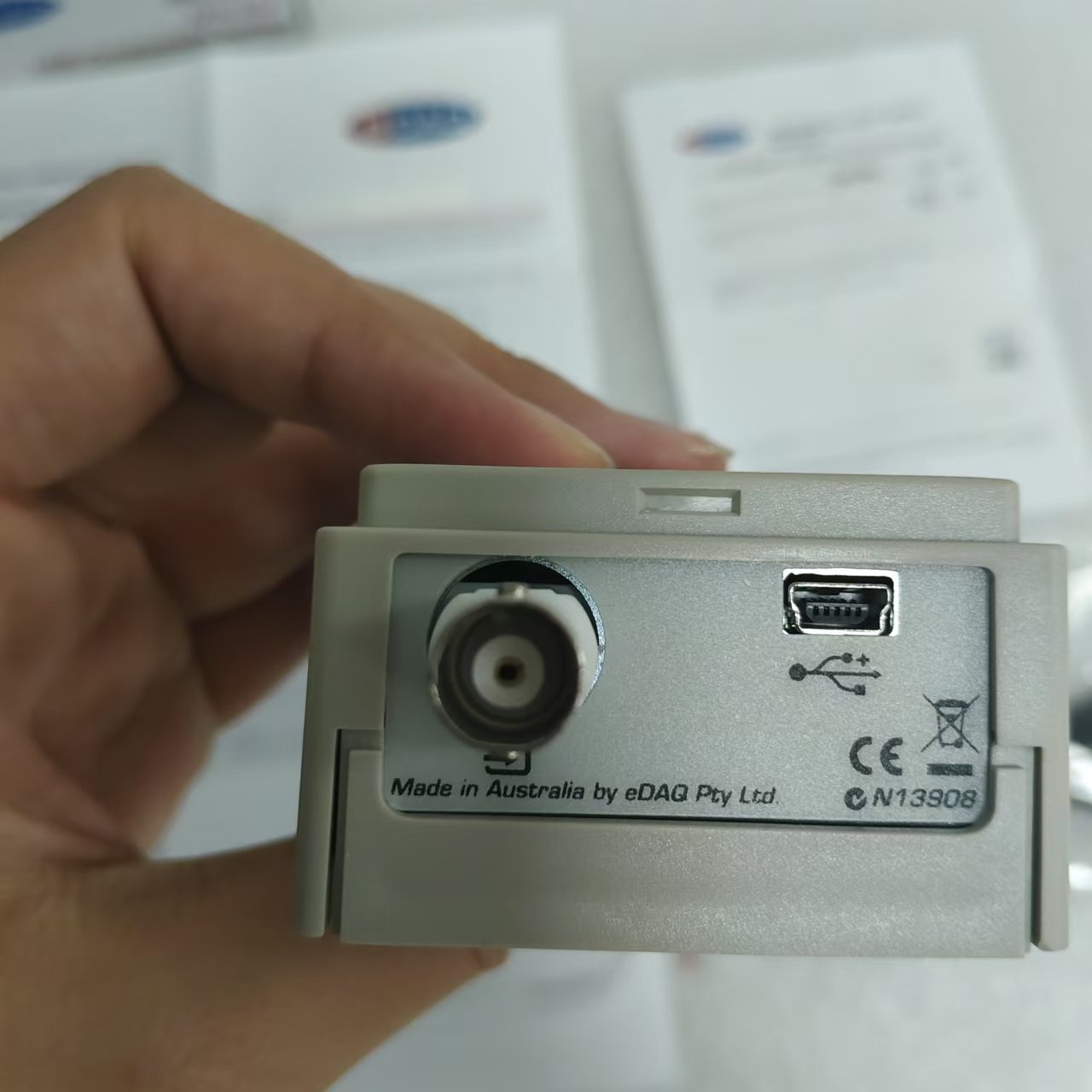

输入连接器	BNC 接口（标准同轴接口），适配主流电导率电极
供电方式	取自 USB 接口，工作电流＜50 毫安（mA）
设备尺寸（长 × 宽 × 高）	108×58×35 毫米（mm），对应 4.25×2.28×1.38 英寸（in）
设备重量	200 克（g），对应 7 盎司（oz）

八、EPU357 串行协议说明

设备（Pod）的虚拟串行端口需按以下参数配置，否则无法正常通信：

配置参数	设定值
波特率	115200
数据位	8 位
停止位	1 位
校验位	无
流控制	无

单位说明

• 电导率（conductivity）：单位为毫西门子（mS）；
• 比电导率（specific conductivity）：单位为毫西门子 / 厘米（mS/cm）；
• 总溶解固体（TDS）：单位为百万分之一（ppm），换算关系为1 ppm = 1 毫克 / 升（mg/L）= 1 微克 / 毫升（μg/mL）。

通信确认与常用命令说明

端口配置正确后，设备将返回提示符 “Cond>”，表示可接收并执行新命令。常用命令格式及功能如下：

命令格式	功能说明
> help 或 > （仅输入大于号）	返回所有可执行命令的完整列表，便于快速查询
> set range auto	自动设置量程：可选量程为 200、20、2、0.2、0.02、0.002 mS；激励电压、频率将同步自动匹配*佳值，执行后返回确认信息
> set range <range> <voltage> <freq>	手动设置量程及激励参数： - <range>：量程（可选 200、20、2、0.2、0.02、0.002 mS）； - <voltage>：激励电压（0–0.2 V）； - <freq>：激励频率（10–10000 Hz）； 执行后返回确认信息
> show range	返回当前设备的量程设置及激励电压、频率等参数
> set k <k-value>	设置电导率电极常数（k 值）： - 若<k-value>=0，输出原始电导值（G，单位 mS）； - 若<k-value>≠0，输出电导率值（κ，单位 mS/cm）； 执行后返回确认信息
> calc k <known-k>	基于校准溶液计算 k 值：<known-k>为校准溶液的已知比电导率（单位 mS/cm）；执行后后续读数将以 mS/cm 为单位，返回确认信息
> show k	返回当前设备存储的电极常数（k 值）
> set tds <tds-factor>	设置 TDS 系数： - 若<tds-factor>=0，不进行 TDS 转换，输出原始电导值（G，单位 mS）； - 若<tds-factor>≠0，输出 TDS 值（单位 ppm）； 执行后返回确认信息
> calc tds <known-tds>	基于校准溶液计算 TDS 系数：<known-tds>为校准溶液的已知 TDS 值（单位 ppm）；执行后返回确认信息
> show tds	返回校准时使用的 TDS 参考值（known-tds）
> zero now	执行零点校准：读取当前测量值并施加偏移量，使输出值归零；后续所有读数均会叠加该偏移量
> zero off	关闭零点偏移功能：后续读数不再施加零点校准偏移量
> r	返回单次完整读数（含测量值、单位、参数状态等附加信息）
> v	返回单次数值读数（仅包含测量数字，不含单位、状态等附加信息）
> sample <format> <freq> [N]	连续采样模式： - <format>：数据格式（ASCII 码或 IEEE 浮点数）； - <freq>：采样频率（1–100 Hz，整数）； - [N]：可选参数，代表*大采样次数； 发送 “!” 可退出该模式；若<format>为 “#”，则每发送一次 “#” 返回一次采样值
> interval <format> [N]	定时采样模式：每秒自动返回一次采样值； - <format>：数据格式； - [N]：可选参数，代表*大采样次数； 发送 “!” 可退出该模式
> version	返回设备的固件版本号，便于确认是否为*新版本

品牌介绍

eDAQ 品牌介绍：深耕科研仪器领域，赋能全球创新探索

一、品牌定位：专注科研，技术驱动

澳大利亚 eDAQ 公司聚焦生命科学与物理科学实验仪器领域，凭借前沿技术、优质产品及完善服务，在全球科研与教育市场树立深厚影响力。其核心目标是为化学家、物理学家、材料工程师等科研工作者提供 “全场景、一体化” 解决方案，从基础教学到前沿研究，从实验室场景到工业现场，全方位支撑科研创新。

二、产品与技术体系：覆盖多领域，适配复杂科研需求

eDAQ 以 “灵活产品组合 + 核心技术突破” 为特色，构建了覆盖科研全流程的仪器体系，可精准匹配不同实验场景需求。

（一）核心系统与工作站：简化流程，高效采集分析

核心系统聚焦 “便捷性”，无需复杂配置即可快速投入实验，具体包括：

1. e-corder 系统：实验设备的 “即插即用” 接口，无需编程、插卡或开关，通过 USB 连接即可采集带记录 / 模拟信号输出设备的数据，大幅简化科研流程，同时支持多通道数据实时采集、分析与记录，适配复杂实验场景。
2. 电化学工作站（Echem）：专为电化学、电分析化学及伏安法相关研究与教学设计，可精准调控电位与电流，为电化学领域实验提供稳定支撑。

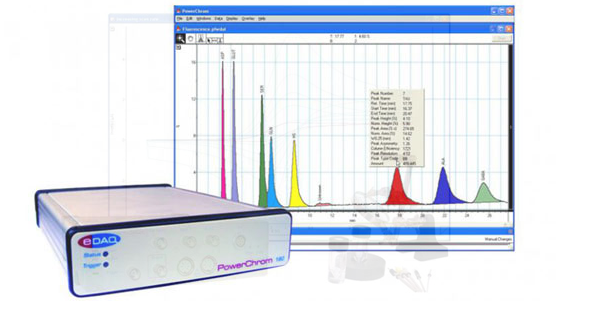

3. 色谱工作站（PowerChrom）：双向双通道通用型气相 / 液相色谱数据采集分析系统，具备高效数据处理能力，适配主流色谱实验需求。
