HII增压泵3L-SS-14/8 5L-SS-10
详细信息
| 品牌:HII | | 材质:不锈钢 | | 性能:增压 | |
| 流量:—— m | | 转速:225 CU.IN/MIN(3.69 L/M) r/m | | 泵轴位置:卧式 | |
| 原理:增压泵 | | 叶轮数目:单级 | | 型号:3L-SS-14/8 5L-SS-10 | |
产品信息

1. 型号参数(Model Selection Table)
项目编号 |
型号 |
*大出口压力 |
压力单位 |
每周期排量 |
液体端口细节 |
重量 |
2 |
3L-SS-14 |
1,950 |
PSI |
0.46 CU. IN. |
入口:3/4” NPT
出口:1/2” NPT |
未明确标注 |
|
|
134 |
BAR |
7.5 M.L |
|
|
2. 材质与流体兼容性(Type of Materials in Contact with Fluid)
- 系列:3L
- 液压本体(Hydraulic Body):316 不锈钢(316SS)
- 液压柱塞(Hydraulic Plunger):316 不锈钢(316 SS)
- 止回阀(Check Valves):316 不锈钢(316 SS)
- 静态 O 型圈(O-Rings Static):丁腈橡胶(BUNA-N)
- 柱塞密封(Plunger Seal):超高分子量聚乙烯(UHMWPE)

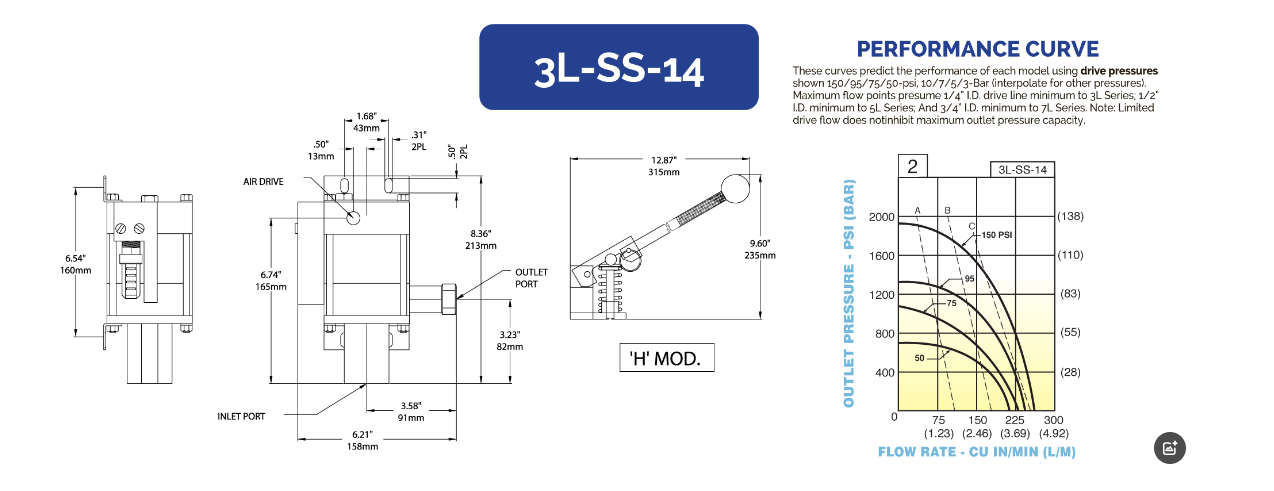

3. 性能曲线(Performance Curves)
- 驱动压力:150 PSI(10 BAR)时的性能数据
- 出口压力:*高 1,950 PSI(134 BAR)
- 流量:
- 当驱动空气流量为 6 SCFM(0.17 M³/M)时,流量约为 225 CU.IN/MIN(3.69 L/M)。
- 当驱动空气流量为 12 SCFM(0.34 M³/M)时,流量约为 450 CU.IN/MIN(7.38 L/M)。
- 当驱动空气流量为 18 SCFM(0.51 M³/M)时,流量约为 675 CU.IN/MIN(11.07 L/M)。
4. 通用说明(General Notes)
- 压力比:型号中的 “-14” 为标称面积比,实际面积比约高 15%(即实际比约为 - 16.1)。
- 自吸能力:可自吸,但建议在高压场景下采用 “淹没式吸入”(Flooded Suction)以提升稳定性。
- 介质兼容性:适用于液压油(石油基、水基、植物油基)、水(普通水、蒸馏水、去离子水)、溶剂(与丁腈橡胶兼容)等。
- 温度限制:液体部分*高温度为 150°F(65.5°C),若需更高温度需联系工厂定制(如 “V” 改性可提升至 200°F/93.3°C)。

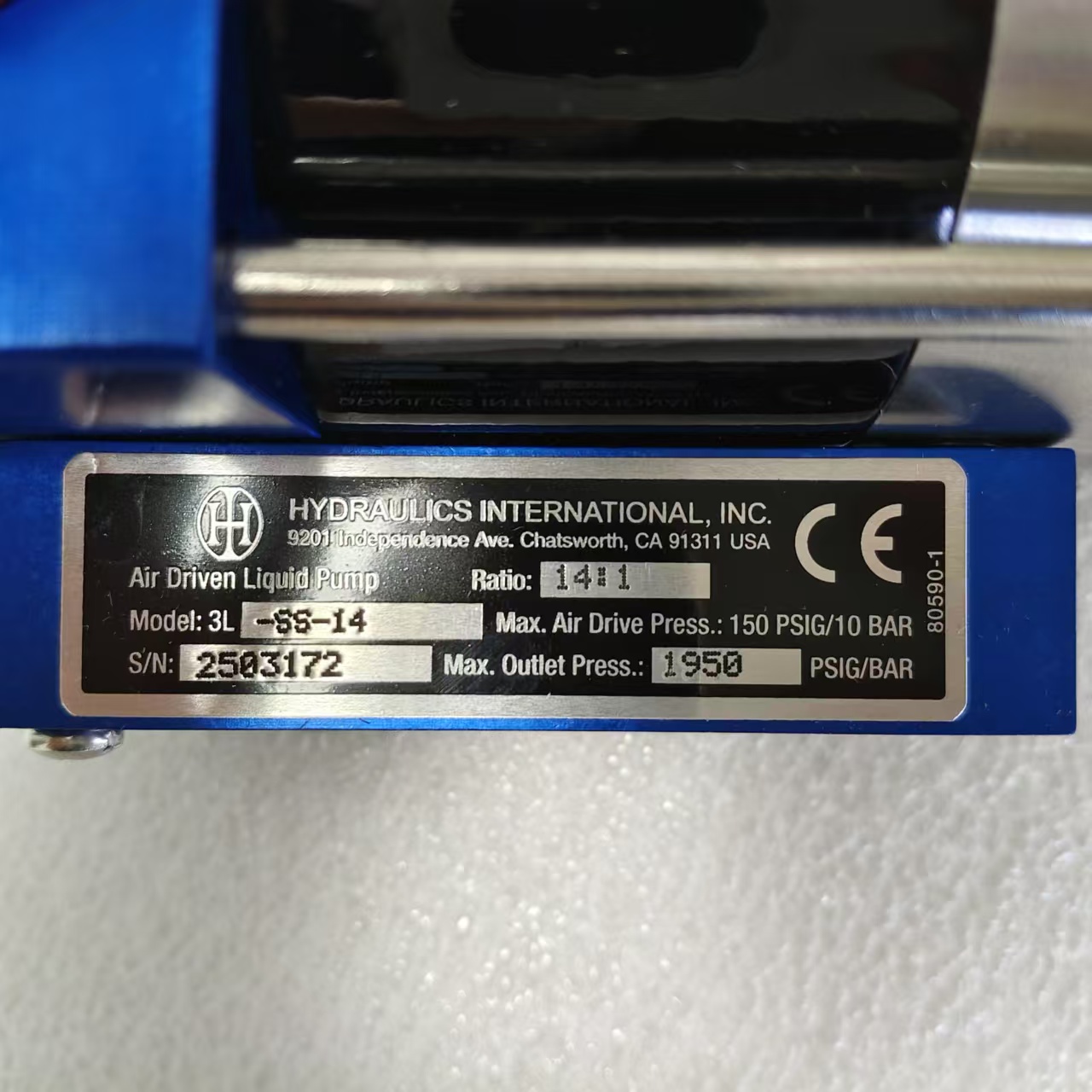

型号:3L-SS-14
*大出口压力:1,950 psi(134 bar)
每周期排量:0.46 立方英寸(7.5 毫升)
端口规格:
- 入口:3/4 英寸 NPT 螺纹
- 出口:1/2 英寸 NPT 螺纹
材质:
- 液压本体、柱塞、止回阀:316 不锈钢
- 密封件:丁腈橡胶(O 型圈)+ 超高分子量聚乙烯(柱塞密封)
性能特点:
- 无需润滑,防爆设计,适用于危险环境。
- 可自吸,支持间歇或连续运行,高压下能耗为零(压力保持时不消耗能量)。
- 兼容多种流体,包括液压油、水、溶剂等,抗污染能力强。
应用场景:
- 液压测试、管道加压、工业夹紧系统等需要中高压的场合。
