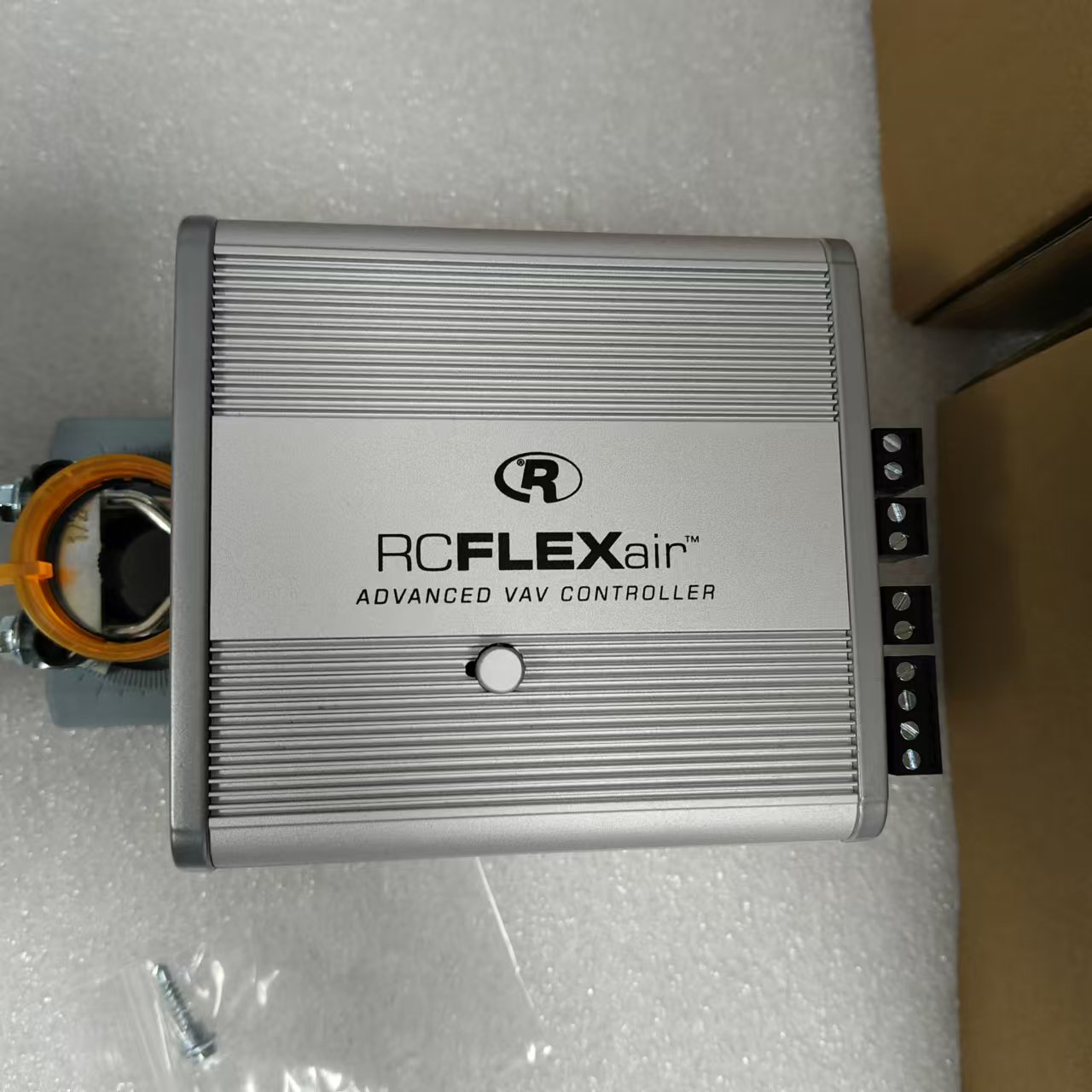

Reliable风量、楼宇控制器RCFA-35-F 双以太网通信功能 RC-FLEXair

Reliable RC-FLEXair 风量与楼宇控制器 RCFA-35-F（双以太网通信）技术说明

一、型号定义

RCFA-35-F 是一款集成双以太网与 USB 通信功能的 RC-FLEXair 控制器，配置包含 3 个通用输入接口、3 个通用输出接口、2 个固态继电器输出接口及流量传感器，可满足多样化智能控制场景需求。

二、核心配置与功能

1. 通信能力

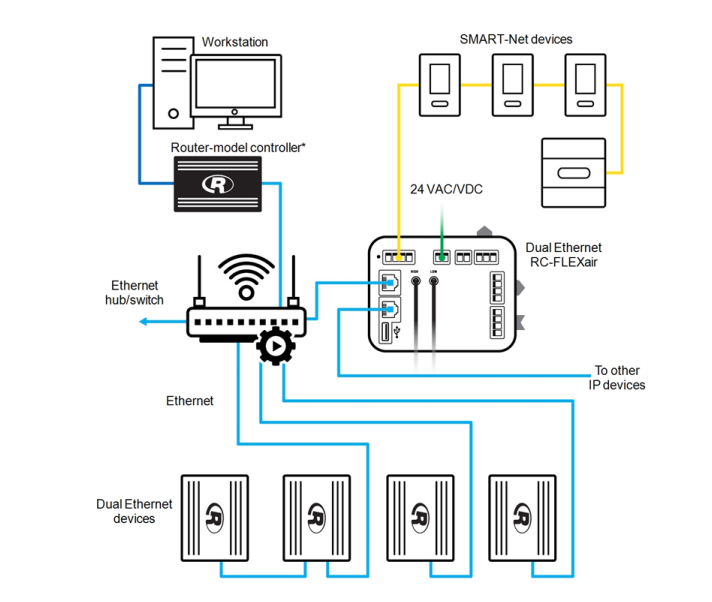

支持双以太网（符合 IEEE 802.3 标准的 10/100BASE-T 端口）与 USB 通信，构建高效稳定的数据传输网络。

• 以太网：采用 5 类、5e 类或 6 类线缆时，传输距离可达 50 米（164 英尺），每个设备独立占用 1 个 IP 地址；以太网端口为交换端口，便于扩展连接多台设备。
• USB-A 端口：线缆长度支持 5 米（16.4 英尺），技术人员可通过该端口完成控制器配置、固件更新、编程及图形创建等操作，同时支持访问整个 BACnet 网络。

2. 输入输出配置

通用输入接口（3 个）

采用 12 位 A/D 转换器，支持通过软件切换 0-10 VDC、4-20 mA 或热敏电阻 / 干触点输入类型，具备 24 VAC 过电压保护。不同输入类型对应阻抗如下：

• 0-10 VDC：3 MΩ
• 4-20 mA：249 Ω
• 热敏电阻：20 kΩ
  同时支持高达 150 Hz 的脉冲计数，可直接连接流量计。

输出接口

• 通用输出接口（3 个）：采用 16 位 D/A 转换器，模拟输出范围 0-12 VDC，二进制输出可通过软件在 0-12 VDC 区间配置；12 VDC 供电下输出功率 75 mA，吸收电流 -10 mA，具备 24 VAC 过电压及短路保护。
• 固态继电器输出接口（2 个）：可切换 24 VAC/VDC 电压，额定电流 500 mA，内部连接至 R~ 端子，支持外接 24 VAC/VDC 电源。

3. 流量传感器配置

• 测量范围：±0-500 帕（0"-2" WC）
• 精度指标：零点精度 0.2 帕（0.0008"WC），分辨率 0.122 帕（0.0005" WC），跨度精度为读数的 3%
• 适配规格：采用外径 5.2 毫米（0.2 英寸）的配件，兼容外径 1/4 英寸的标准气动控制管路，安装兼容性强。

三、性能参数与特性

1. 处理器与内存

搭载三核 32 位嵌入式微控制器，包含 2 个 500 MHz 高性能核心与 1 个 125 MHz 核心，运算能力强劲；配备 2 GB 数据库内存，采用全非易失性闪存，数据可稳定保留 10 年。操作系统固件支持网络实时升级，维护便捷；单个趋势日志可存储超 2000 条记录，设备状态 LED 指示灯直观显示现场运行模式。

2. 物理与环境参数

• 接线规格：支持 16-24 AWG（1.31-0.21 毫米）绞合或实心铜导线，采用 5 毫米（0.20 英寸）升降式笼式螺钉端子块，接线稳固可靠。
• 尺寸与重量：基础型号尺寸为 15.4 厘米 ×10.8 厘米 ×8.6 厘米（6 又 1/16 英寸 ×4 又 1/4 英寸 ×3 又 3/8 英寸），重量 0.7 千克（1.8 磅），结构紧凑。
• 外壳材质：采用 6063-T6 铝挤压型材外壳，搭配钢质底板与粉末涂层压铸铝端盖，坚固耐用。
• 环境适应：工作温度 -20°C 至 55°C（-4°F 至 131°F），存储温度 -40°C 至 60°C（-40°F 至 140°F），湿度 10%-90% RH（无冷凝），环境适应性优异。

3. 软件与功能特性

• 操作系统：基于开源 Linux 系统，依托其网络安全韧性与全球编程社区支持，保障系统稳定运行且便于功能扩展。
• 数据记录与管理：自动记录所有输入、输出、数值、日历、回路及调度对象，单个对象存储超 2000 条记录，总数据点支持量超 100 万；内置 64 个控制程序存储空间（每个程序容量 6400 字节），可运行能源管理、集成故障检测与诊断等复杂功能。
• 系统配置：包含 8 个系统组（每组*多 320 个对象）、8 个自定义缩放表格、16 个标准 P/PI/PID 闭环控制回路、4 个节假日日历、16 个调度（每日*多 7 个开关周期）等，满足精细化控制需求。

4. 认证情况

已通过 BTL Listed（B-BC）、CE、CFR 47 Part 15/B Class B、UL 60730-1 Open Energy Management、WEEE、EN 60730-1、Canada ICES-003 (B)/NMB-003 (B) 等多项权威认证。控制类型为 1 类操作控制，采用独立安装结构，污染等级 2，冲击电压 330 V，安全性能可靠。

四、其他特性

1. 耐用性与防护

所有输入、输出及通信端口均配备硬件级保护，可抵御瞬态浪涌和尖峰电压，降低现场接线错误影响，提升设备运行稳定性。

2. 扩展性

配备 SMART-Net 端口及四线端子块，*多支持 8 个 SMART-Net 设备接入（如温度、湿度、气体检测、 occupancy 传感器等），无需占用输入输出接口即可扩展功能。

3. 安装便捷性

标配 #8 自攻肩螺钉，安装固定简便，适配多种应用场景。

品牌介绍 ——Reliable Controls

一、品牌定位与核心理念

Reliable Controls 深耕建筑智能控制领域，始终秉持 “倾听客户真实需求，提供灵活适配、经济高效且兼具价值的解决方案” 的核心发展哲学。凭借对产品质量的严格把控与服务导向的经营理念，持续积累深厚的客户忠诚度，同时赋能经销商提升市场竞争力，致力于成为优质实用的建筑智能控制解决方案提供商。

二、质量保障与体系优势

（一）标准化管理体系构建

经过为期一年对内部质量流程的全面梳理与优化（涵盖流程实施、审查、更新及记录等全环节），Reliable Controls 成功通过 Intertek 注册机构的严格审核，荣获 ISO 9001（质量管理体系）与 ISO 14001（环境管理体系）双重认证。这一标准化体系不仅确保质量标准在全业务链条有效落地，驱动企业流程与组织架构持续改进，更为经销商对接需认证的项目提供有力资质支撑，拓宽了业务合作边界。

（二）全流程自主化生产服务模式

Reliable Controls 坚持独特的 “一屋顶” 运营模式，将产品设计、技术研发、生产组装、客户服务及维修维护等全流程纳入自主管控范围，坚决拒绝核心业务外包。通过不断优化内部专属开发流程与严格把控质量，从源头保障产品品质与服务体验的稳定性。

三、业务布局与团队架构

（一）总部与分部的职能协同

位于加拿大维多利亚市哈洛韦尔路 120 号的总部，整合了设计、研发、制造、营销、培训、行政及国际销售等全链条职能，构建完整业务闭环体系，确保产品从概念构思到市场交付的高效协同推进。
维多利亚市加尔巴利 401 号办公室则专注于软件开发与技术支持工作，为产品持续迭代升级、客户售后问题快速响应提供技术保障，全力维护用户使用体验。

（二）全链条产品生态与服务支持

围绕建筑智能控制核心领域，Reliable Controls 构建了丰富多元的产品线，涵盖智能传感器、控制器、接口设备等关键品类，形成 “产品 - 配件 - 软件 - 服务” 的全链条生态布局。依托完善的质量体系与全流程自主模式，为经销商及客户提供从方案规划落地到售后维护保障的全周期服务支持，助力行业实现高效运维与智能化转型。

四、核心竞争力综述

在建筑智能控制领域，Reliable Controls 以 “自主全流程管控、深度客户导向” 为鲜明特色。通过全流程自主运营模式筑牢产品与服务品质根基，借助双认证拓宽业务场景适配范围，凭借对客户需求的精准倾听与优质服务沉淀深厚客户信任。始终为行业提供可靠、可持续的智能控制解决方案，赋能建筑运维向高效化、智能化方向发展，同时为合作伙伴打造更具竞争力的市场合作生态。

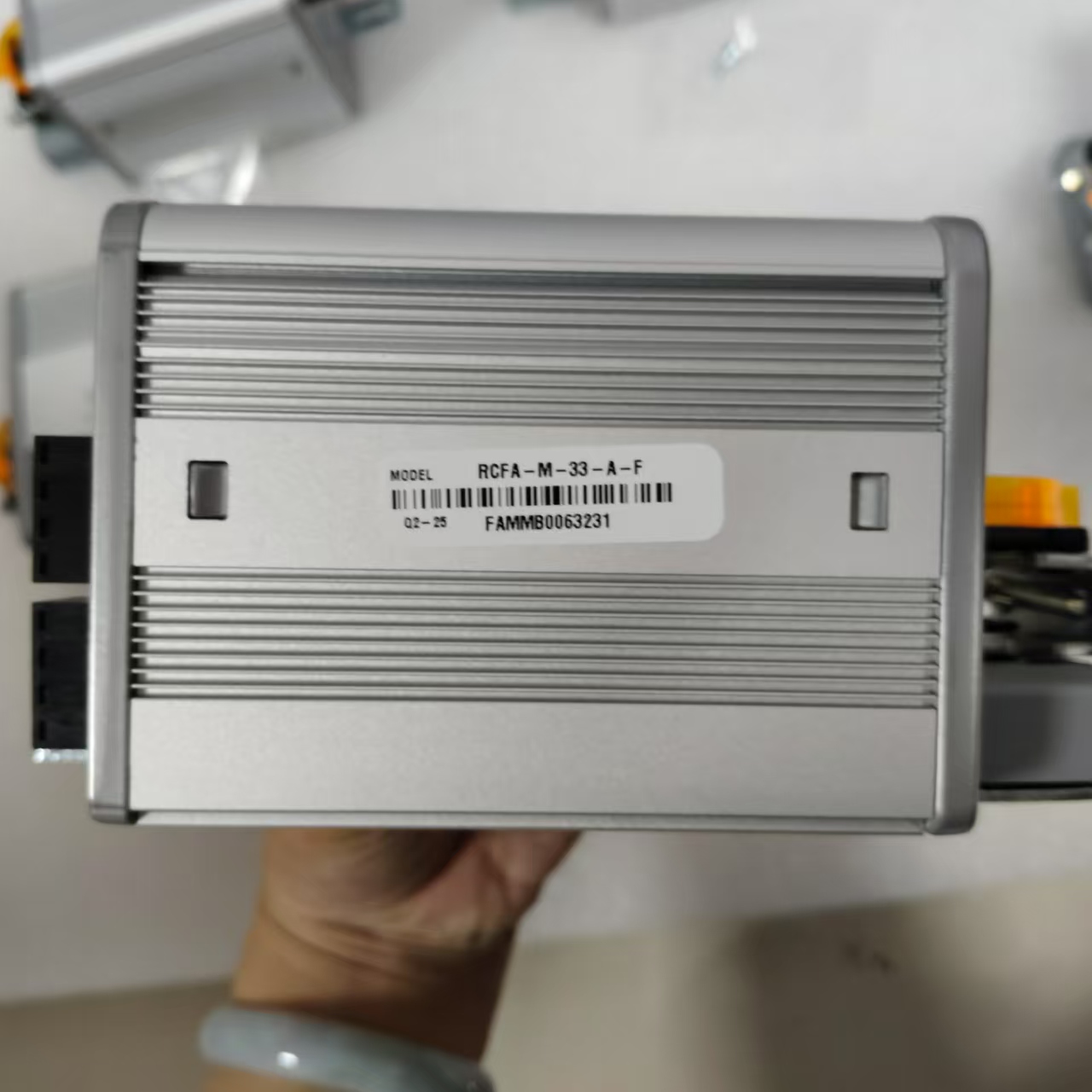

Reliable Controls 旗下 RC - FLEXair 系列控制器型号丰富，涵盖 RCFA - M - 12 - F、RCFA - 12 - A - F、RCFA - M - 12 - A - F、RCFA - 33 - A、RCFA - M - 33 - A、RCFA - 33 - A - F、RCFA - 34 - A、RCFA - M - 34 - A、RCFA - 34 - A - F、RCFA - M - 34 - A - F、RCFA - 35 - F、RCFA - M - 35 - F 等。不同型号在通信方式（如 MS/TP 与 USB、双以太网与 USB）、输入输出配置（通用输入、FLEX 输出、固态继电器输出等的数量及搭配）、是否包含执行器（actuator）和流量传感器（flow sensor）等方面各有特性，可满足多样化建筑智能控制场景的需求。
