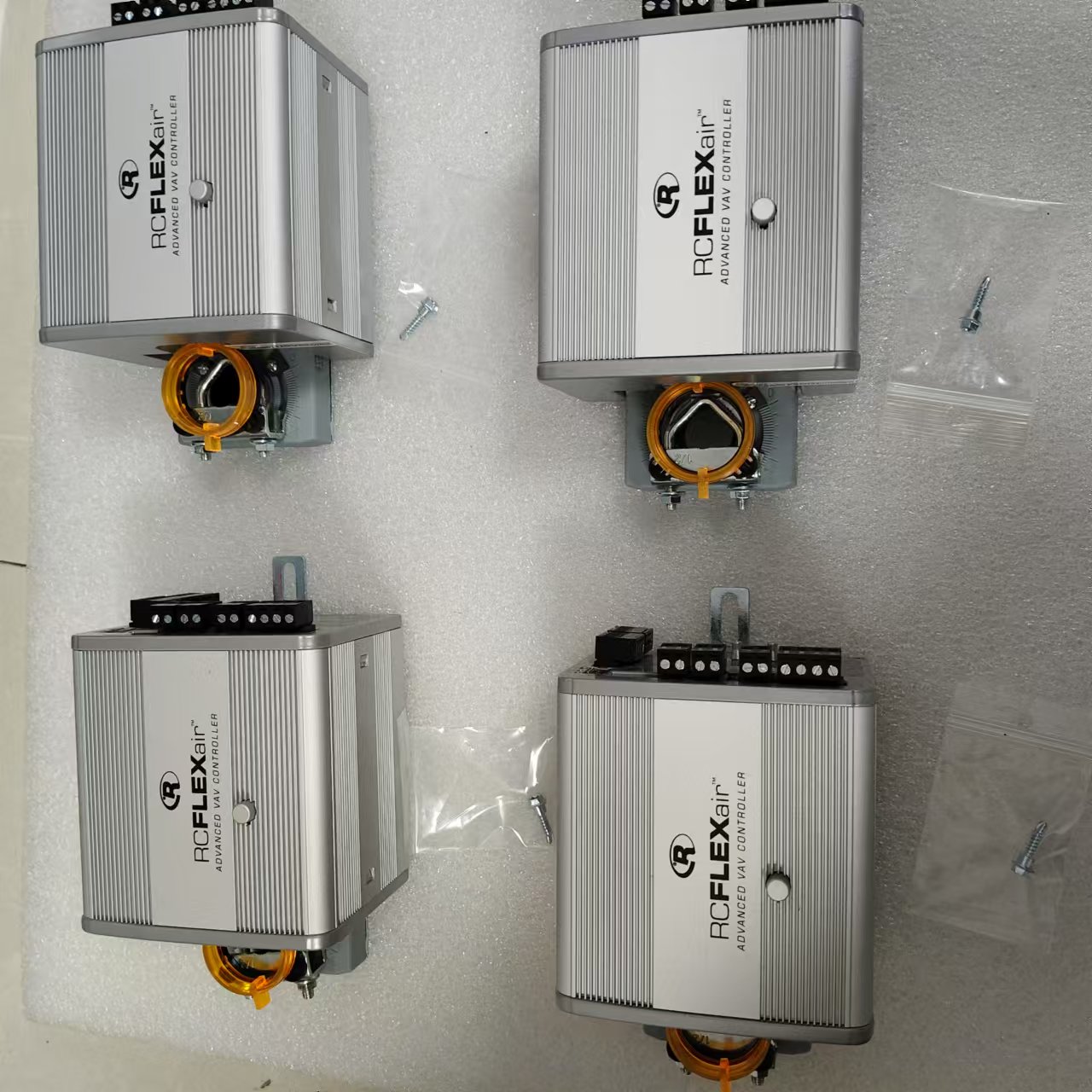

Reliable楼宇控制器 RCFA-M-33-A 具备 MS/TP 和 USB 通信RC-FLEXair



Reliable RC-FLEXair 楼宇控制器 RCFA-M-33-A（具备 MS/TP 和 USB 通信）技术说明

一、型号定义

RCFA-M-33-A 是一款具备 MS/TP 和 USB 通信功能的 RC-FLEXair 控制器，配置包括 3 个通用输入接口、3 个通用输出接口及执行器，可满足楼宇智能控制场景需求。

二、Reliable楼宇控制器 RCFA-M-33-A 具备 MS/TP 和 USB 通信RC-FLEXair核心配置与功能

1. 通信能力

支持 MS/TP 和 USB 双通信模式，保障数据传输与设备管控的灵活性：

• MS/TP 通信：通过 1 个 EIA-485 端口实现，波特率*高可达 76.8 kbps，具备自动波特率检测功能；配备 24 VAC 过电压保护与内置可复位保险丝，软件可切换的终端电阻（EOL）带有琥珀色 LED 指示灯，状态 LED 绿灯亮表示 MS/TP 网络正常运行，红灯则提示 MS/TP 接线错误。
• USB-A 端口：线缆长度支持 5 米（16.4 英尺），技术人员可通过该端口完成控制器配置、固件更新、编程及图形创建等操作，同时支持访问整个 BACnet 网络。

2. 输入输出配置

通用输入接口（3 个）

采用 12 位 A/D 转换器，支持通过软件选择 0-10 VDC、4-20 mA 或热敏电阻 / 干触点输入类型，具备 24 VAC 过电压保护功能。不同输入类型对应阻抗如下：

• 0-10 VDC：3 MΩ
• 4-20 mA：249 Ω
• 热敏电阻：20 kΩ
  同时支持高达 150 Hz 的脉冲计数，可直接连接流量计。

通用输出接口（3 个）

采用 16 位 D/A 转换器，模拟输出范围 0-12 VDC，二进制输出可通过软件在 0-12 VDC 区间配置；12 VDC 供电下输出功率为 75 mA，吸收电流 -10 mA，具备 24 VAC 过电压及短路保护功能。

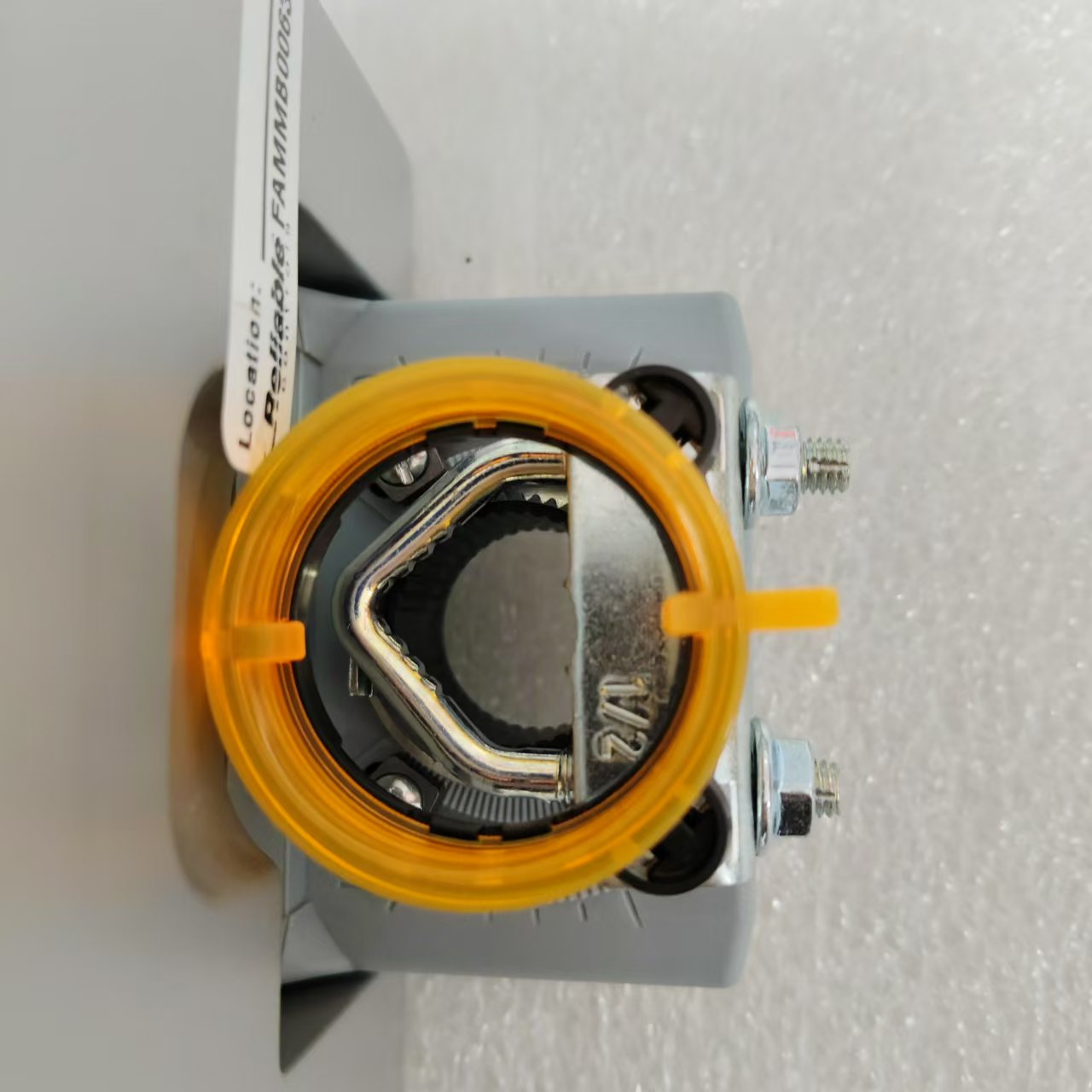

3. 执行器配置

• 扭矩：5 牛米（45 英寸磅）
• 风门轴*小长度：48 毫米（1 又 7/8 英寸）
• 旋转性能：针对 90 度旋转风门，实际旋转角度为 95 度，执行器转速为每秒 1 度
• 电机与适配性：采用阻抗保护的无刷直流电机，兼容直径 10-13 毫米（3/8 英寸 - 1/2 英寸）的圆形或方形风门轴。

三、Reliable楼宇控制器 RCFA-M-33-A 具备 MS/TP 和 USB 通信RC-FLEXair性能参数与特性

1. 处理器与内存

搭载三核 32 位嵌入式微控制器，包含 2 个 500 MHz 高性能核心与 1 个 125 MHz 核心，运算能力强劲；配备 2 GB 数据库内存，非易失性闪存可实现数据 10 年长效保留。操作系统固件支持网络实时升级，单个趋势日志可存储超 2000 条记录，设备状态 LED 指示灯直观显示现场运行模式。

2. 物理与环境参数

• 接线规格：支持 16-24 AWG（1.31-0.21 毫米）绞合或实心铜导线，采用 5 毫米（0.20 英寸）升降式笼式螺钉端子块，接线稳固可靠。
• 尺寸与重量：带执行器时的尺寸为 16.9 厘米 ×10.8 厘米 ×8.6 厘米（6 又 5/8 英寸 ×4 又 1/4 英寸 ×3 又 3/8 英寸），重量 0.7 千克（1.8 磅）。
• 外壳材质：采用 6063-T6 铝挤压型材外壳，搭配钢质底板与粉末涂层压铸铝端盖，坚固耐用。
• 环境适应：工作温度 -20°C 至 55°C（-4°F 至 131°F），存储温度 -40°C 至 60°C（-40°F 至 140°F），湿度 10%-90% 相对湿度（无冷凝），环境适应性优异。

3. 认证情况

已通过 BTL Listed（B-BC）、CE、CFR 47 Part 15/B Class B、UL 60730-1 Open Energy Management、WEEE、EN 60730-1、Canada ICES-003 (B)/NMB-003 (B) 等多项权威认证。控制类型为 1 类操作控制，支持独立安装，污染等级 2，冲击电压 330 V，安全性能可靠。

四、其他特性

耐用性与防护

所有输入、输出及通信端口均采用硬件级保护，可有效抵御瞬态浪涌和尖峰电压，降低现场接线错误的影响，显著提升设备运行稳定性。

品牌介绍 ——Reliable Controls：建筑智能控制的创新引领者

在全球建筑智能化浪潮下，一套高效、可靠、灵活的控制体系已成为现代建筑的核心标配。Reliable Controls 深耕建筑智能控制领域数十年，凭借深厚的技术沉淀与持续创新精神，推出 RC-FLEXair VAV 控制器系列，以卓越性能重新定义建筑控制标准，为各类建筑的可变风量（VAV）及房间控制场景提供解决方案。

一、核心产品：RC-FLEXair 系列控制器的性能突破

RC-FLEXair 系列控制器完全符合 BACnet Building Controller（B-BC）标准，是建筑智能控制的 。其强大的数据分析与处理能力源自硬核配置：搭载三核处理器（含两个 500 MHz 高性能核与一个 125 MHz 核），配备高达 2GB 数据库内存。这使得它能轻松应对复杂编程序列与数据分析任务 —— 自动记录输入、输出、数值、日历、回路及调度等所有对象，单个对象可存储超 2000 条记录，总数据点支持量突破 100 万，还可容纳 64 个控制程序，轻松运行能源管理、集成故障检测与诊断等复杂功能，堪称建筑控制领域的 “数据巨兽”。

二、兼容性与前瞻性：无缝融入与未来拓展

兼容性与技术前瞻性是 RC-FLEXair 的显著优势。系列控制器具备向后兼容性，可直接融入搭载前代控制器的现有网络，无需购置昂贵的第三方网关或配件，大幅降低升级成本。同时，其搭载开源 Linux 操作系统，不仅凭借强大的网络安全韧性保障系统稳定运行，更依托全球编程社区的技术支持，为未来功能拓展预留充足空间，确保产品长期适配行业发展需求。

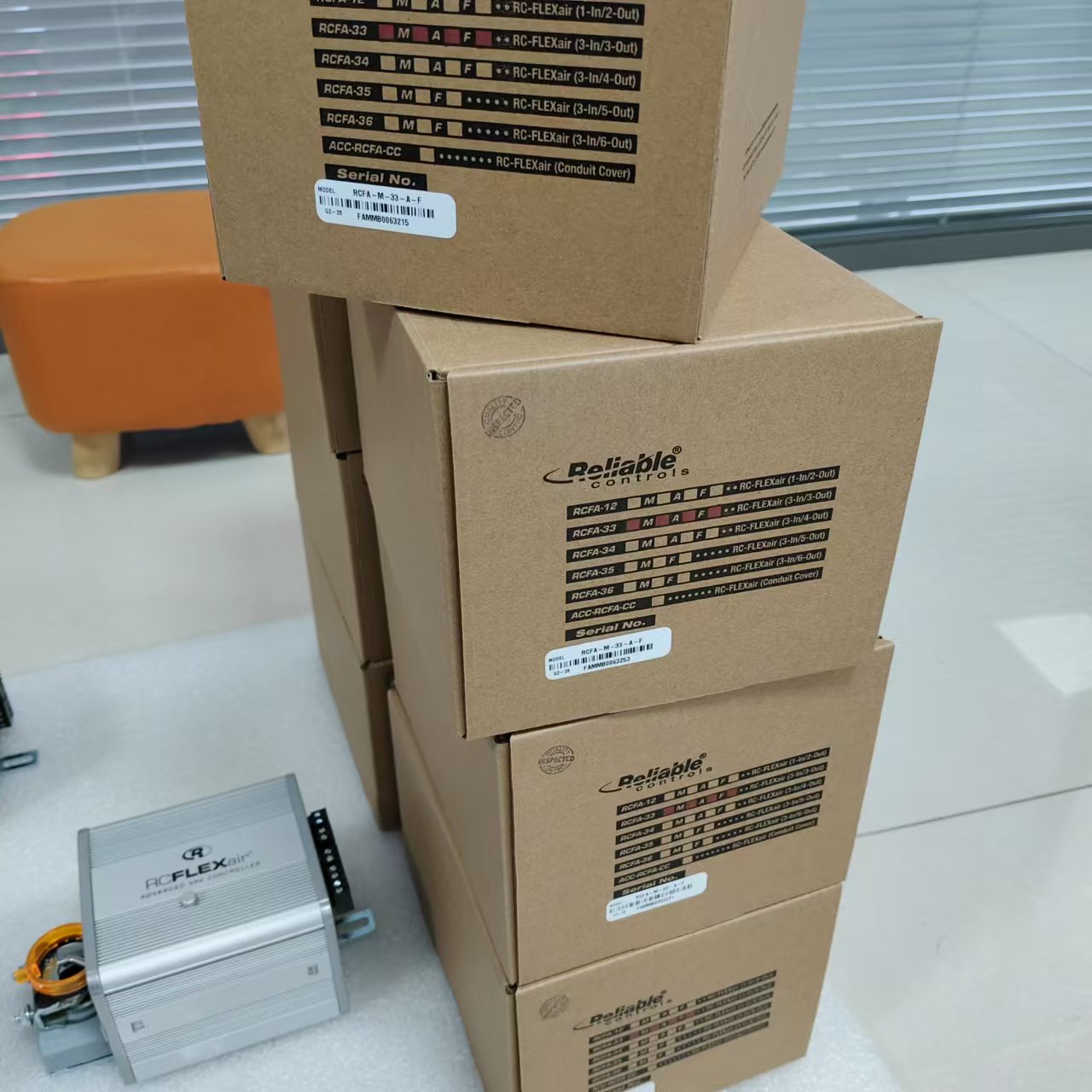

三、型号多样性：精准匹配多样化场景需求

为满足不同建筑场景的个性化需求，RC-FLEXair 系列提供丰富型号选择，覆盖从基础配置到全能型产品，核心型号及配置如下：

型号	通信方式	核心配置
RCFA-12-F	双以太网 + USB	1 通用输入、1 FLEX 输出、1 固态继电器输出、流量传感器
RCFA-M-12-F	MS/TP+USB	同 RCFA-12-F
RCFA-12-A-F	双以太网 + USB	在 RCFA-12-F 基础上增加执行器
RCFA-M-12-A-F	MS/TP+USB	同 RCFA-12-A-F
RCFA-33-A	双以太网 + USB	3 通用输入、3 通用输出、执行器
RCFA-M-33-A	MS/TP+USB	同 RCFA-33-A
RCFA-33-A-F	双以太网 + USB	在 RCFA-33-A 基础上增加流量传感器
RCFA-M-33-A-F	MS/TP+USB	同 RCFA-33-A-F
RCFA-34-A	双以太网 + USB	3 通用输入、1 通用输出、3 固态继电器输出、执行器
RCFA-M-34-A	MS/TP+USB	同 RCFA-34-A
RCFA-34-A-F	双以太网 + USB	在 RCFA-34-A 基础上增加流量传感器
RCFA-M-34-A-F	MS/TP+USB	同 RCFA-34-A-F
RCFA-35-F	双以太网 + USB	3 通用输入、3 通用输出、2 固态继电器输出、流量传感器
RCFA-M-35-F	MS/TP+USB	同 RCFA-35-F
RCFA-36-F	双以太网 + USB	3 通用输入、1 通用输出、5 固态继电器输出、流量传感器
RCFA-M-36-F	MS/TP+USB	同 RCFA-36-F

无论控制单个房间温湿度，还是管理整栋建筑复杂风系统，均能精准匹配需求。

四、灵活性设计：细节彰显技术匠心

RC-FLEXair 系列的灵活性体现在全方位设计中：

• 输入输出定制：提供 1 或 3 个通用输入，及*多 6 个混合输出接口（通用输出 / 固态继电器输出），适配多样设备连接需求。
• 功能扩展便捷：支持连接多达 8 个 SMART-Net 设备（温度、湿度、气体检测、 occupancy 传感器等），扩展功能不占用输入输出接口，实现 “按需扩展”。
• 运维高效：配备 USB 应用端口，技术人员通过笔记本电脑即可完成配置、固件更新、编程及图形创建，还可直接访问整个 BACnet 网络，简化现场操作。
• 硬件防护可靠：所有输入、输出及通信端口均采用硬件级保护，抵御瞬态浪涌和尖峰电压，降低接线错误影响，提升设备运行稳定性。

五、可持续与安全保障：环保与网络双重护航

可持续发展理念

Reliable Controls 将环保融入全生命周期：RC-FLEXair 系列在通过 ISO 9001 和 ISO 14001 认证的工厂生产，采用高可回收材料，符合 RoHS 3、WEEE 和 R2 指令，确保报废后环保处理；更提供行业认可的 5 年质保，彰显品质自信。

网络安全与稳定性

系列控制器全系标配两项核心技术保障网络可靠：

• Copper Switch 技术：确保控制器断电时数据仍可传输，维持系统持续运行。

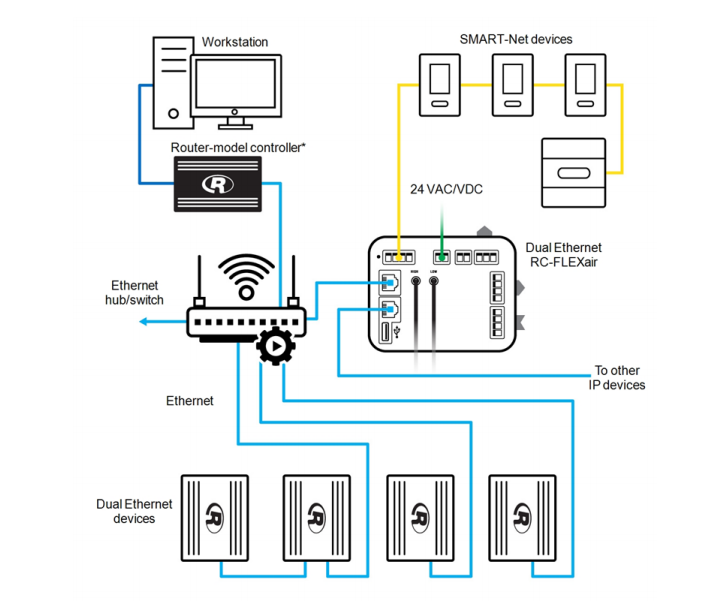

• 快速生成树协议（RSTP）：支持环形拓扑连接，提供冗余网络路径，即使环网某部分中断，通信不受影响，为建筑控制网络筑牢防线。

六、全球信赖：建筑智能化升级的核心伙伴

从商业综合体、办公楼宇到医院、学校，Reliable Controls RC-FLEXair 系列控制器以强大性能、灵活配置、可靠品质，成为全球建筑智能化升级的优选伙伴。选择 RC-FLEXair，让建筑在智能时代领先一步，开启高效、安全、可持续的运维新篇章。
