TODO 干式断开（DRY-BREAK）产品介绍

一、TODO II 储罐单元适配器：全新升级，替代经典

TODO II 储罐单元核心优势

• 降低压降：重力排放 500 升液体耗时缩短*高达 32%
• 缩短维护时间：以 “易维护” 为核心设计理念，显著减少系统停机时长
• 模块化设计：不同材质产品采用统一设计标准，组装与维护无需更换专用组件
• 轻量化优化：重量减轻*高达 33%，兼顾便携性与稳定性
• 合规升级：符合 TPED 标准，认证更全面，使用更安心
• 智能编码：专属零件编号体系，可快速识别产品核心特性

二、TODO II 核心新特性解析

1. 维护效率大幅提升

1. 拆卸内部组件并更换 O 型圈；
2. 将内部组件装回本体；
3. 压缩活塞并在轴上插入 3D 打印固定夹，安装新锁环。

2. 轻量化设计，安全不妥协

3. 优化流场设计，压降显著降低

• 活塞结构优化，减少流体湍流；
• 组件设计依托计算机模拟流场分析，匹配*优流体路径；
• 结合物理测试反复调试，确保流量性能达标。

4. 认证升级：新增 TPED 合规保障

三、核心功能与工作原理

1. 核心功能优势

• 干式断开（DRY-BREAK）接头：断开时泄漏量近乎为零；
• STANAG 3756 标准兼容：可与其他品牌同类产品交叉适配；
• 快速连接：采用 “推入 + 旋转” 操作即可启动输送，较传统多步骤接头大幅节省人工时间；
• 品牌可靠性：TODO 为全球干式断开接头领域品牌，产品经长期工况验证；
• 安全保障：5:1 安全系数，带压状态下可实现密封无泄漏。

2. 工作原理

1. 旋转 15°，将软管单元锁定至储罐单元；
2. 再旋转 90° 完成完全连接；
3. 连接完成后，储罐单元与软管单元依次从 “关闭状态” 切换为 “开启状态”，实现介质稳定输送。

四、详细技术参数

1. 流量性能数据

表 1：重力排放测试时间对比表

表 2：排放时间缩短量及提升比例

2. 重量与尺寸参数

表 3：TODO II 与 TODO-MATIC 重量及尺寸对比表

3. 合规认证与执行标准

• 2014/68/EU 压力设备指令（PED）
• 2010/35/EU 可运输压力设备指令（TPED）
• 2014/34/EU 爆炸性环境指令（ATEX）

五、TODO 品牌产品矩阵

（一）流体传输核心产品

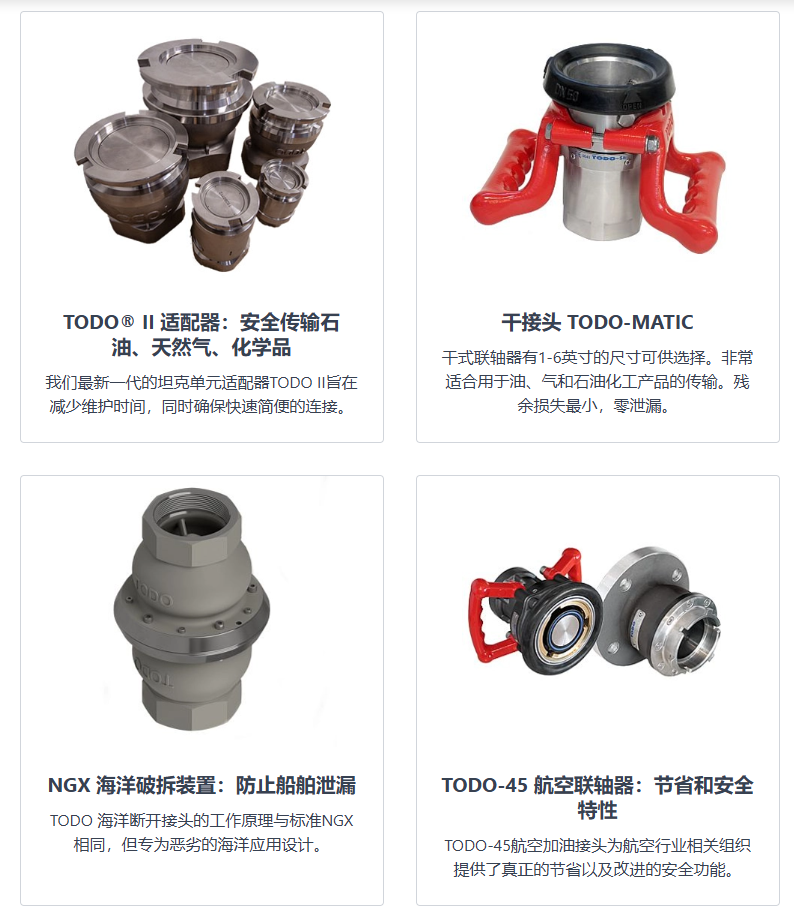

1. TODO II 适配器
   应用：石油、天然气、化学品安全传输
   特点：维护高效，支持快速连接，适配高难度工况。
2. TODO-MATIC 干接头
   规格：1~6 英寸可选
   应用：油、气及石油化工产品传输
   特点：残余损耗极低，密封性能优异（接近零泄漏）。

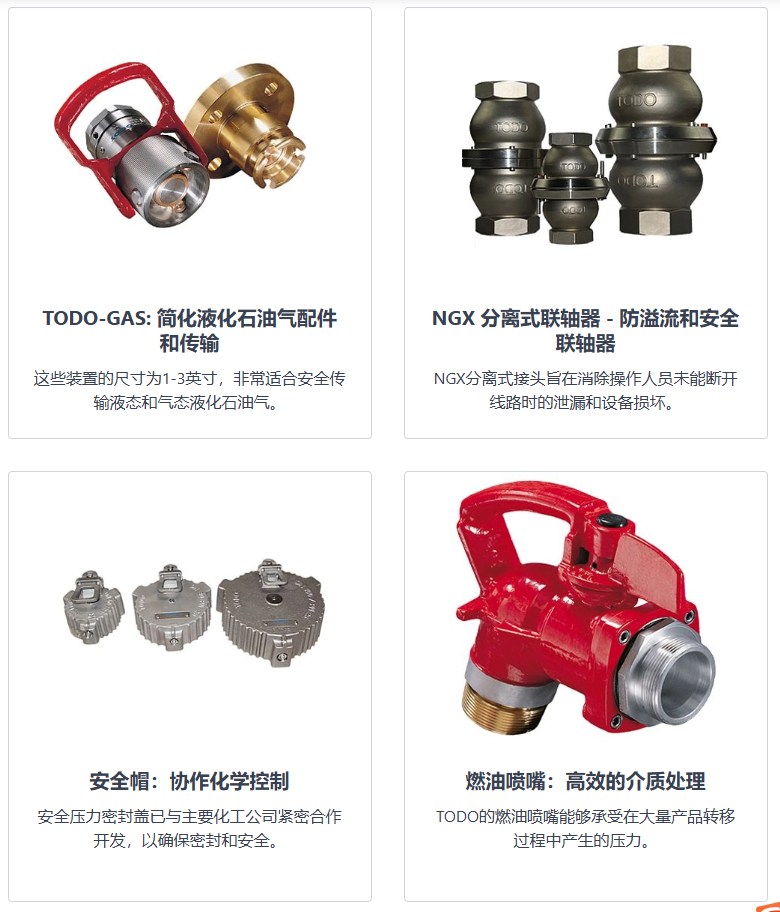

3. TODO-GAS 液化石油气配件
   规格：1~3 英寸可选
   应用：液 / 气态液化石油气安全传输
   特点：简化传输流程，精准匹配安全输送需求。

（二）安全防护类产品

1. NGX 分离式联轴器
   功能：防溢流、保护设备
   特点：降低操作员未断线路时的泄漏风险。
2. NGX 海洋破拆装置
   设计：基于 NGX 核心原理，适配海洋恶劣环境
   功能：预防船舶介质泄漏。
3. 安全帽（安全压力密封盖）
   合作：联合主流化工企业共同研发
   功能：保障化学介质储存与传输的密封安全。

（三）行业专属产品

• TODO-45 航空联轴器
  应用：航空加油场景
  特点：平衡成本与安全，为航空领域提供定制化传输方案。

（四）特殊功能产品

1. 燃油喷嘴
   性能：耐受高压力、大流量介质转移，处理效率高。

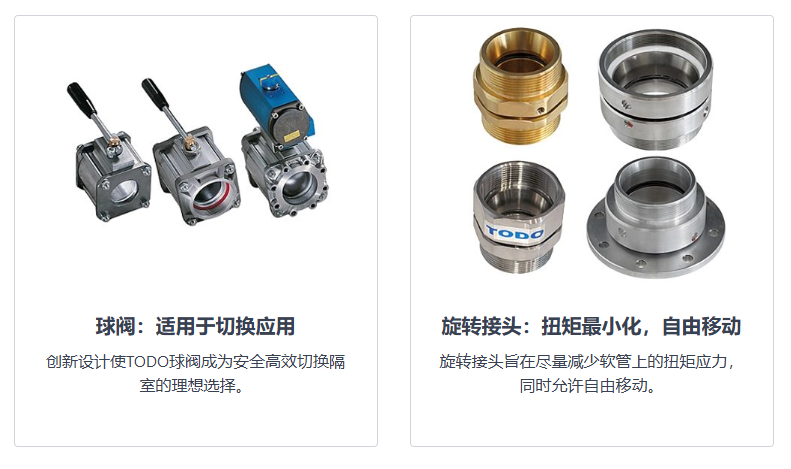

2. 球阀
   应用：流体切换场景
   特点：创新结构设计，适配安全、高效的隔室切换需求。
3. 旋转接头
   功能：减少软管扭矩应力，支持自由移动
   特点：“扭矩*小化” 设计，延长软管使用寿命。
