ABB螺旋电缆带插头HK32S4、M12-C65、M12-3E、M12-C104、JSHK0

产品介绍

一、系列概述

HK…S4 系列 Cannon 螺旋电缆隶属于ABB ELSP 安全产品系列，由 ABB Electrification Sweden AB 制造，是专为特定设备连接设计的螺旋电缆产品。该系列以直型 Cannon 母连接器为核心接口，具备可靠的电气性能与环境适应性，HK32S4 为其中代表性型号。

二、核心型号：HK32S4 规格参数

项目	详情

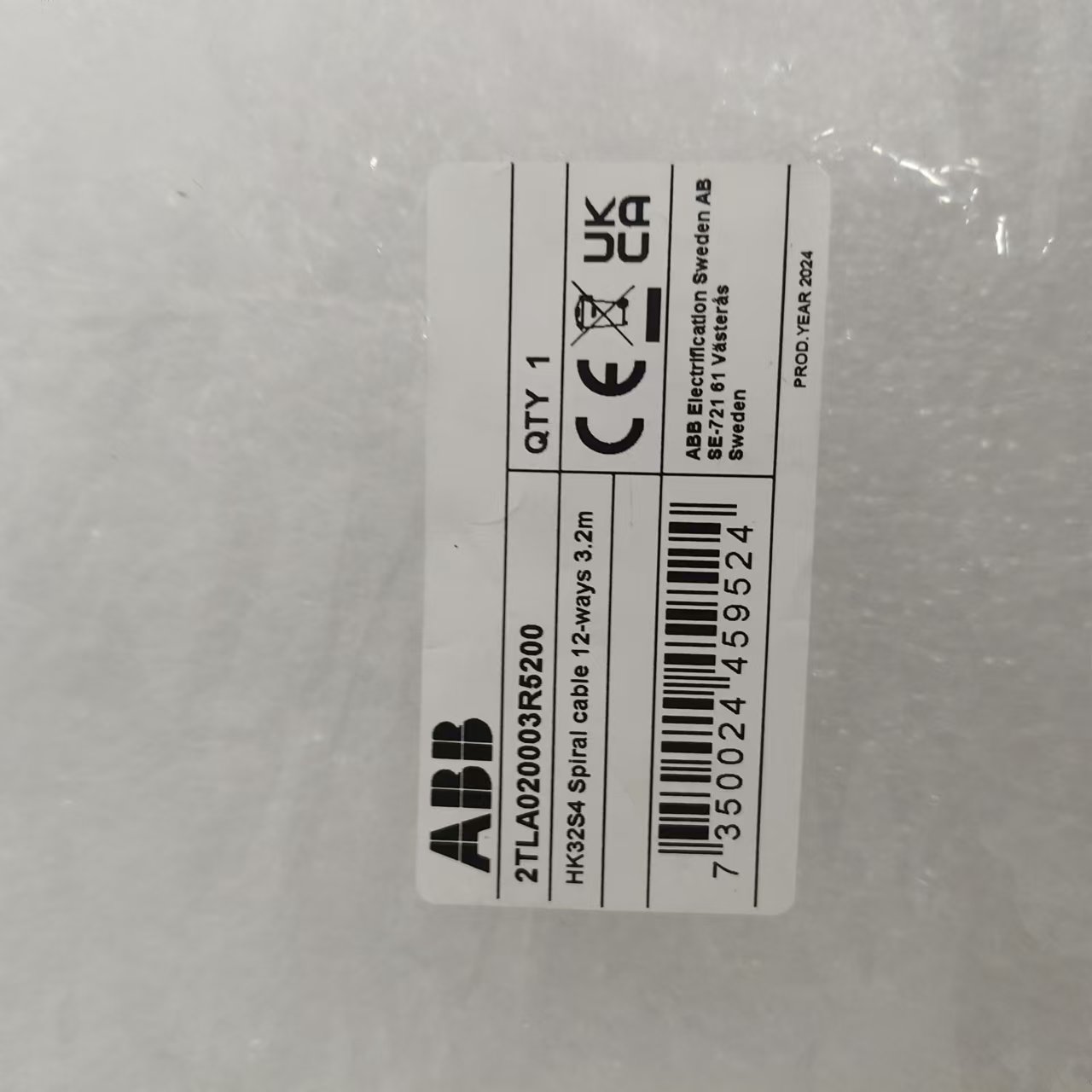

型号	HK32S4
产品 ID	2TLA020003R5200

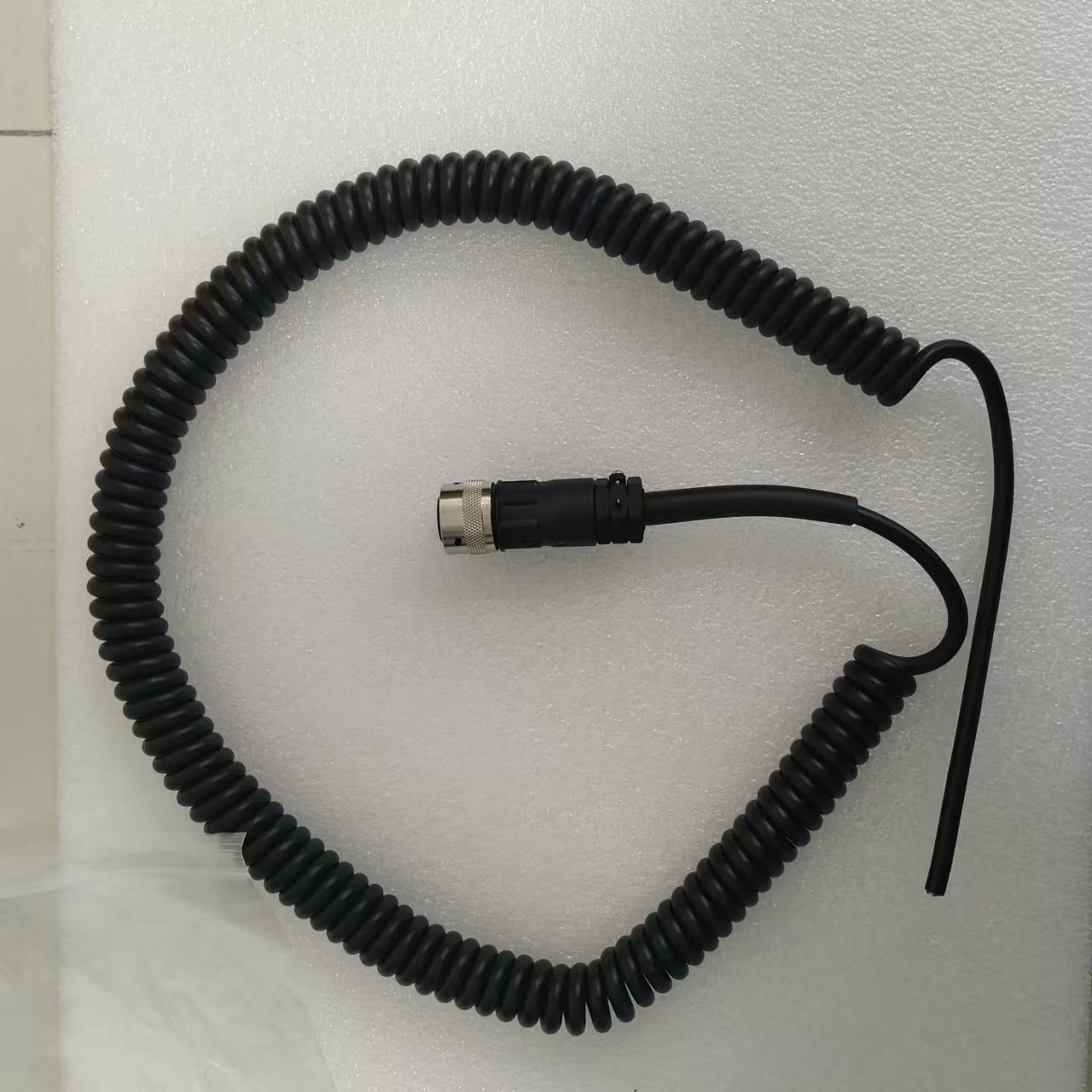

电缆结构	配备直型 Cannon 母连接器和自由端
导体规格	12 芯，单芯截面积 0.25mm²
长度参数	电缆长度 3.2m，未拉伸长度（Unextended L0）800mm

三、HK…S4 系列通用技术数据

1. 电气数据

• 额定电压：25V
• 耐受电压：250V DC
• 额定输入电流：2A

2. 环境数据

• 环境温度范围：-40…80°C
• 防护等级：IP65

3. 连接器信息

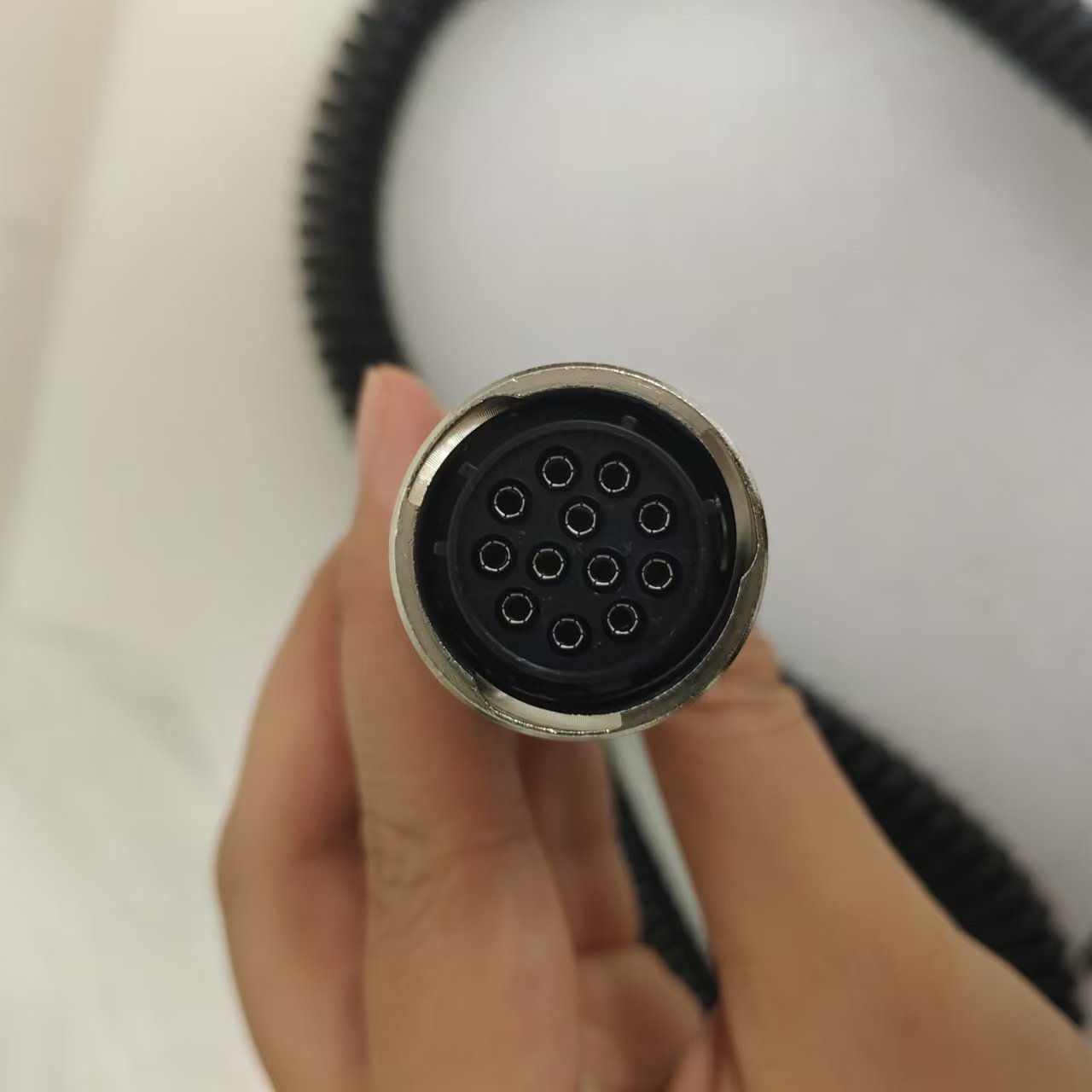

• 连接器类型：直型 Cannon 母连接器（12 针）
• 适用对象：JSHD4-2-AB、JSHD4-2-AB-A、JSHD4-2-AK、JSHD4-3-AB、JSHD4-3-AB-A、JSHD4-3-AK、JSHD4-4-AB、JSHD4-4-AB-A、JSHD4-4-AK、JSHD4-5-AB、JSHD4-5-AB-A、JSHD4-5-AK、JSHD4 AB、JSHD4 AK
• 材质配置：
  • 引脚 / 插座：冲压高可靠性铜合金（表面镀锡）
  • 包胶 / 外壳：UL94V0 级热塑性塑料
  • 连接螺母 / 螺丝：镀镍铜合金（含卡口锁环）
  • 密封件 / O 型圈：橡胶、硅酮

4. 电缆细节

• 导体设计：12 芯镀锡铜导体
• 导体材质：铜
• 导体截面积：0.25mm²
• 绝缘材质：聚丙烯（PP）
• 绝缘层外径：1.2mm
• 护套颜色：黑色
• 护套材质：聚氨酯（PUR）
• 护套外径：6.8±0.2mm

四、HK…S4 系列产品 ID 与规格对应表

产品 ID	型号	电缆长度	未拉伸长度
2TLA020003R5000	HK16S4	1.6 米	400 毫米
2TLA020003R5100	HK20S4	2 米	500 毫米
2TLA020003R5200	HK32S4	3.2 米	800 毫米
2TLA020003R3500	HK40S4	4 米	1000 毫米
2TLA020003R3600	HK60S4	6 米	1500 毫米
2TLA020003R5300	HK80S4	8 米	2000 毫米

五、母连接器标识与绝缘颜色对应表

标识	绝缘颜色
A	白色
B	棕色
C	绿色
D	黄色
E	灰色
F	粉色
G	蓝色
H	红色
J	黑色
K	紫色
L	灰色 / 粉色
M	红色 / 蓝色

六、ABB 电缆相关型号参考

M12-C62、M12-C612、M12-C65、M12-3E、M12-C104、JSHK0、M12-C102、OCB-3A、JSTK50S、JSHK1-A、M12-C33、C9 cable 150m、C9 cable 350m、HK80S4、M12-3S、M12-C634、M12-C03、HK5、JSHK1-C、M12-C61V2、M12-C203、M12-C312、HK16S4、OCB-2A、M12 protection cap、M12-CO2、M12-C101HE、M12-3B、M12-C334、SM extra cabl 2.5m、M12-CT132、M12-CO312、JSHK1-B、M12-3H、HK20S4、M12-C2012、M12-C201、M12-CO0634、M12-C1612、JSOP-8、JSD-TK10-12、JSD-TK10-19、JSD-TK5-19、C8 cable 100m、M12-C61、M12-C01、M12-3A、C5 cable 200m、C8 cable 500m、M12-C103、M12-C112、M12-C63、M12-C134、OCB-1A、C8 cable 200m、M12-C61HE、M12-C101、C5 cable 500m、C13 cable 100m、JSD-TK5-12、M12-CO4、M12-3G、HK10、M12-C101V2、M12-C31、M12-CT0214、M12-C205、M12-C1012、HK40S4、M12-C2034、HK20、M12-3D、M12-CO0612、M12-C105、OCB-4A、HK60S4、M12-CT0212、M12-C1034、M12-C1012V2、C13 cable 250m、C5 cable 50m、SM extra cable 5m、C8 cable 50m、C5 cable 10m、JSD-TK100S-12、M12-C51-ASI、M12-CH51、HK32S4、M12-C251S-ASI
