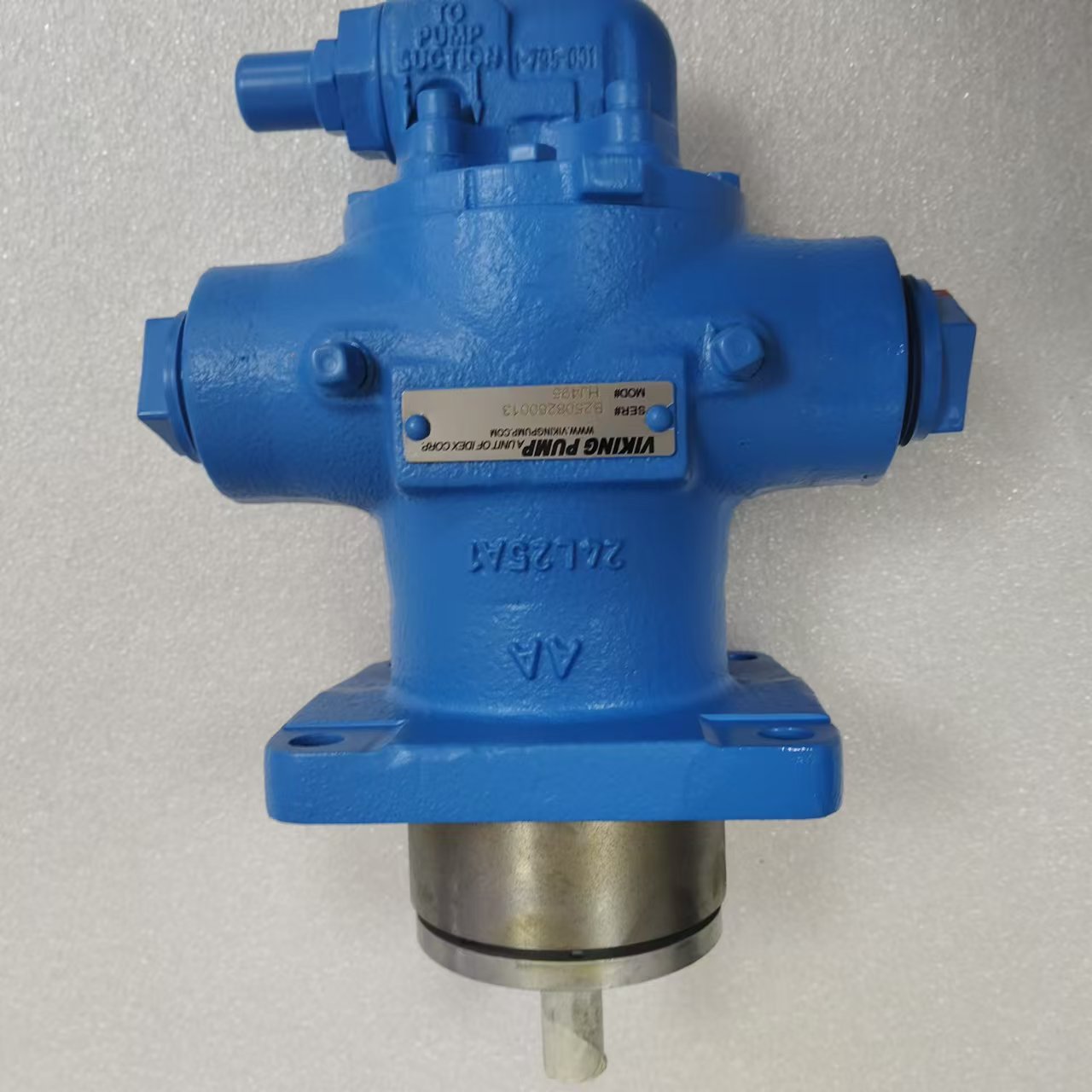

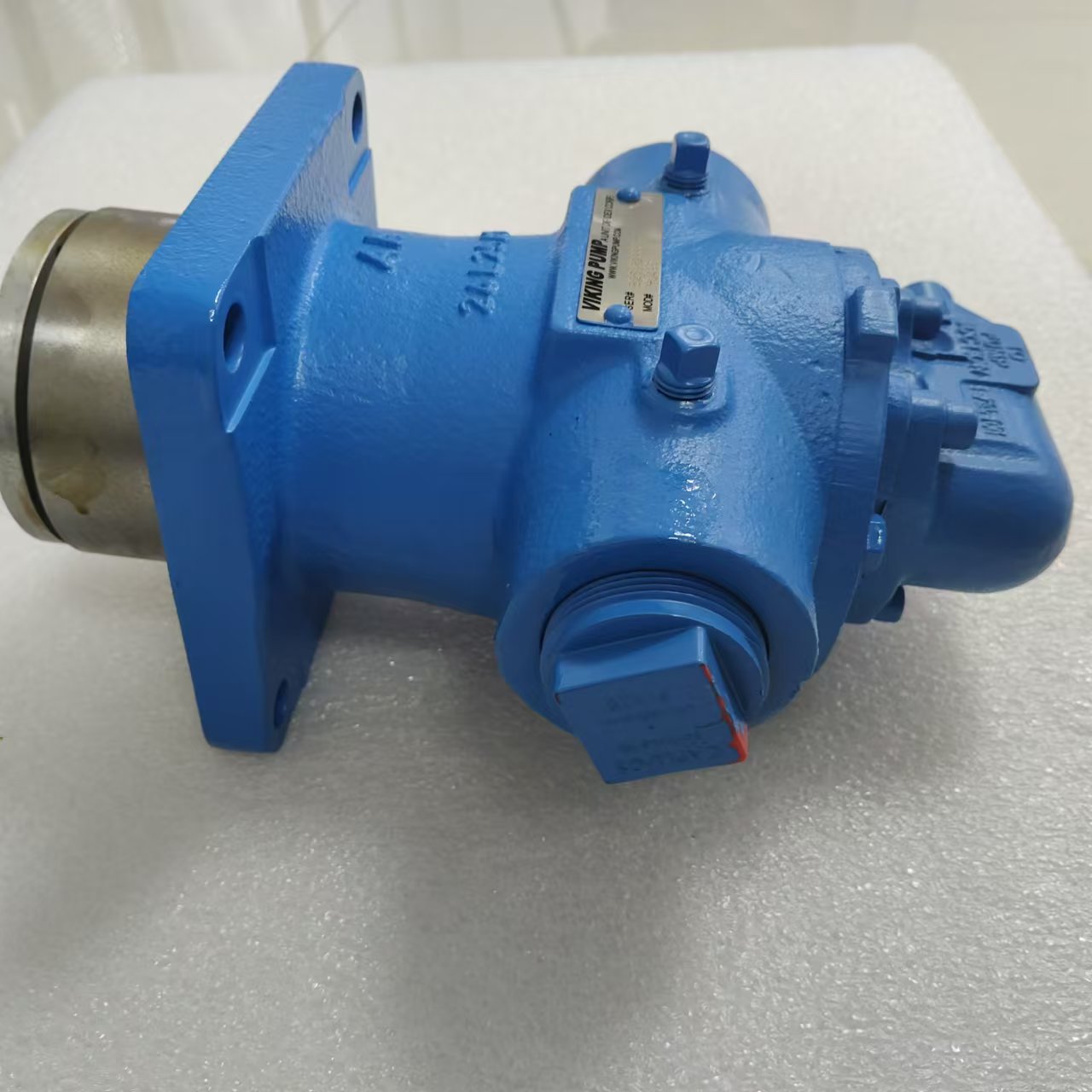

Viking 电机转速型内啮合齿轮泵产品说明

Viking 电机转速型产品线内啮合齿轮泵实现了流量技术的重大突破。依托转子与惰轮的新型供油技术，该产品达成了曾被认为无法实现的目标 —— 在电机转速下实现大流量输送。即便 QS 型产品采用降速运行模式，其转速仍快于同排量的其他泵型。更高转速意味着更高价值：更小的泵体可输送更多流体，且能与电机或齿轮电机直连，有效消除轴对中偏差，避免因对中不良引发的磨损问题，进而延长密封件与轴承的使用寿命。

一、运行范围

系列	额定流量	压力	温度范围	粘度范围
	GPM（加仑 / 分）	m³/h（立方米 / 时）	PSI（磅 / 平方英寸）	Bar（巴）	°F（华氏度）	°C（摄氏度）	SSU（赛氏通用秒）	cSt（厘斯托克斯）
495	8 - 115	1.8 - 26	250	17	-40 至 +300	-40 至 +150	至 25,000	至 5,500
4195	8 - 580	1.8 - 132	250	17	-40 至 +300	-40 至 +150	至 25,000	至 5,500

二、特性与优势

（一）直驱设计优势

• 无齿轮减速器直驱：60Hz 4 极电机适配流量达 205 GPM/47 m³/h；6 极电机达 350 GPM/80 m³/h；8 极电机达 460 GPM/104 m³/h。
• 可与 C 面电机或齿轮电机直连（流量达 350 GPM/80 m³/h），支持立式安装，实现*小安装空间（流量达 350 GPM/80 m³/h）。

（二）成本与维护优化

• 降低安装成本：省去一次轴对中、一套联轴器及联轴器防护罩，减小安装空间；无需额外底板即可简化机组框架安装。
• 减少维护工作：省去齿轮箱润滑与维护；配备终身密封轴承，无需再润滑。

（三）运行稳定性提升

• 彻底消除轴对中偏差与联轴器防护罩相关问题，保持轴对中状态，延长密封件与轴承寿命。
• 推力控制可实现压力达 250 PSI/17 Bar（G-AL 型）或 150 PSI/10 Bar（KE-QS 型）；可根据粘度或磨损情况调整端间隙。

（四）结构与适配优势

• 全尺寸标配压力表接口，便于安装压力表或传感器；标配转子后机械密封（氟橡胶弹性体，碳 / 碳化硅密封面）。

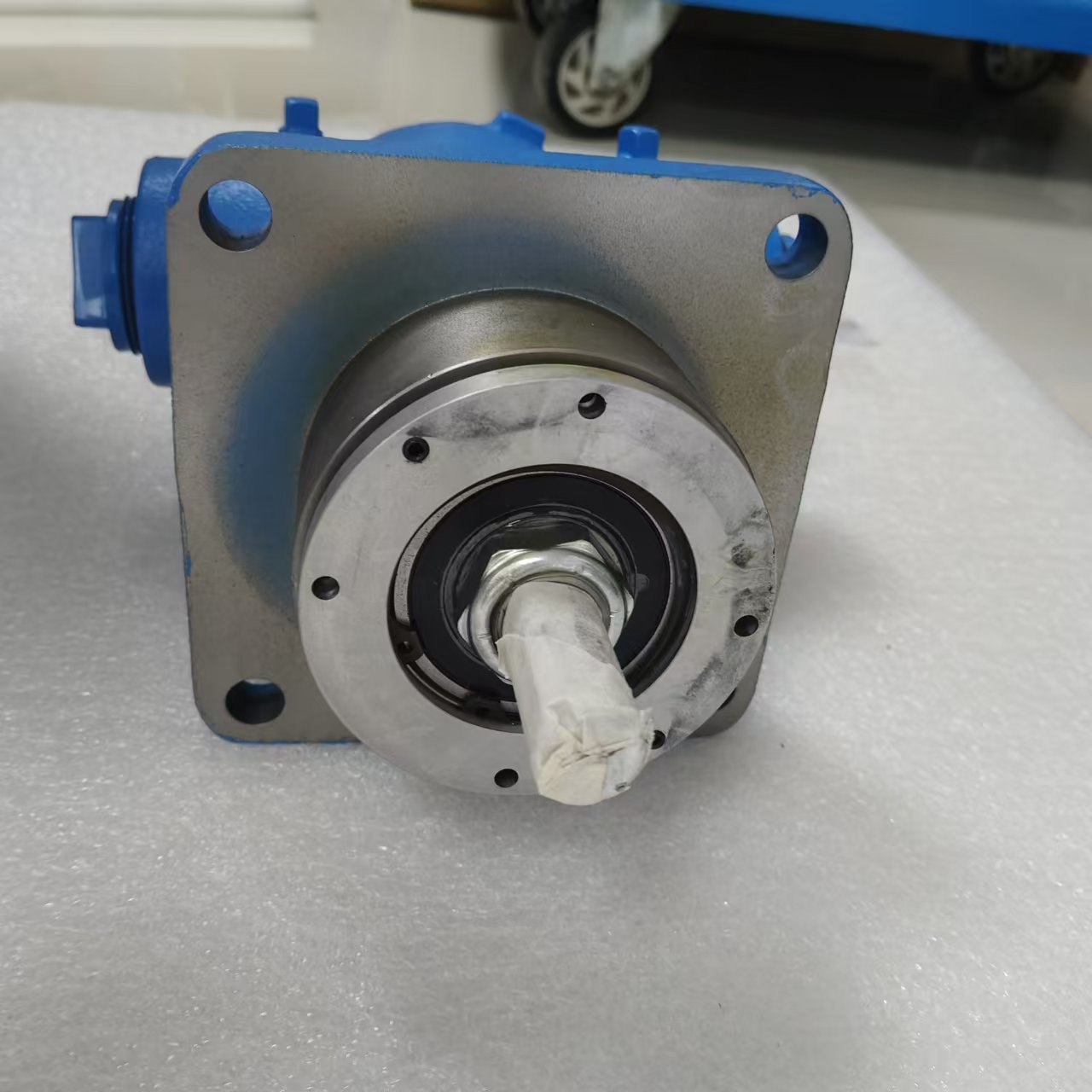

• 省去支架轴套，可在流体外部使用滚动轴承；重型密封适配范围广，寿命长。
• 密封与前轴承间的泵壳渗漏孔可监测密封泄漏，防止液体侵入密封轴承。
• KE-QS 型可选 ANSI 或 DIN 法兰，无需管道适配器即可符合区域标准；采用对置端口，便于与几乎所有管道系统串联安装。
• 压力润滑惰轮销（AS-QS 型）：润滑惰轮销 / 轴套接触面，延长稀液体输送时的寿命。
• 静态 O 型圈密封：确保稀液体输送时的密封性能（G-HL 型仅释放阀配平垫片）。
• KE-QS 型配备硬化钢惰轮：使用寿命长，在低 NPSHa 工况下可抵御气蚀磨损。

三、标准结构材质

组件	标准材质
支架 / 泵壳	铸铁，ASTM A48 35B 级
泵头	铸铁，ASTM A48 35B 级
转子轴	钢，ASTM A108 1045 级
转子	铸铁，ASTM A48 35B 级（G、GG、H、HJ、KE、LQE、Q 型）；球墨铸铁，ASTM A536 60-40-18 级（HL、AS、AK、AL、KKE、LSE、QS 型）
惰轮	粉末冶金，MPIF 35 FN-0208-45 级（G、GG 型）；粉末冶金，MPIF 35 FC-0208-50 级（H、HJ、HL 型）；球墨铸铁，ASTM A536 60-40-18 级（AS、AK、AL 型）；硬化钢，ASTM A148 80-50 级（KE、KKE、LQE、Q、QS 型）；硬化钢，ASTM A148 80-40 级（LSE 型）
惰轮销	硬化钢，ASTM A108 1045 级
惰轮轴套	碳石墨
压力释放阀	铸铁，ASTM A48 35B 级
机械密封面	碳 / 碳化硅
弹性体	氟橡胶（FKM）
滚动轴承	钢，配丁腈橡胶密封

四、型号解析

示例：KKE195

代码	含义说明
基础系列配置	KE、KKE、LQE、LSE、Q、QS、G、GG、H、HJ、HL、AS、AK、AL
排量	1、2 或 3 位数字
轴密封	4 = 机械密封
结构材质	5 = 铸铁
安装形式	空白 = M 型驱动支架法兰；1 = 底脚安装（KE、KKE、LQE、LSE 型含底脚与 M 型驱动支架法兰）

五、规格参数

型号	① 标准端口	额定泵性能（100 SSU 及以下）	③ 压差	⑤ 静压	粘度	温度	含阀近似运输重量
		60Hz	50Hz
		GPM m³/h RPM	GPM m³/h RPM	PSIG Bar	PSIG Bar	SSU cSt	°F °C	Lbs Kg
G4195 ② G495	1 英寸 NPT	8 1.8 1750	7 1.5 1450	250 17	400 27	⑥7500 ⑥1700	300 150	20 9
GG4195 ② GG495	1 英寸 NPT	10 2.3 1750	8 1.9 1450	250 17	400 27	⑥7500 ⑥1700	300 150	20 9
H4195 ② H495	1.5 英寸 NPT	15 3.4 1750	12 2.8 1450	250 17	400 27	15000 3300	300 150	44 20

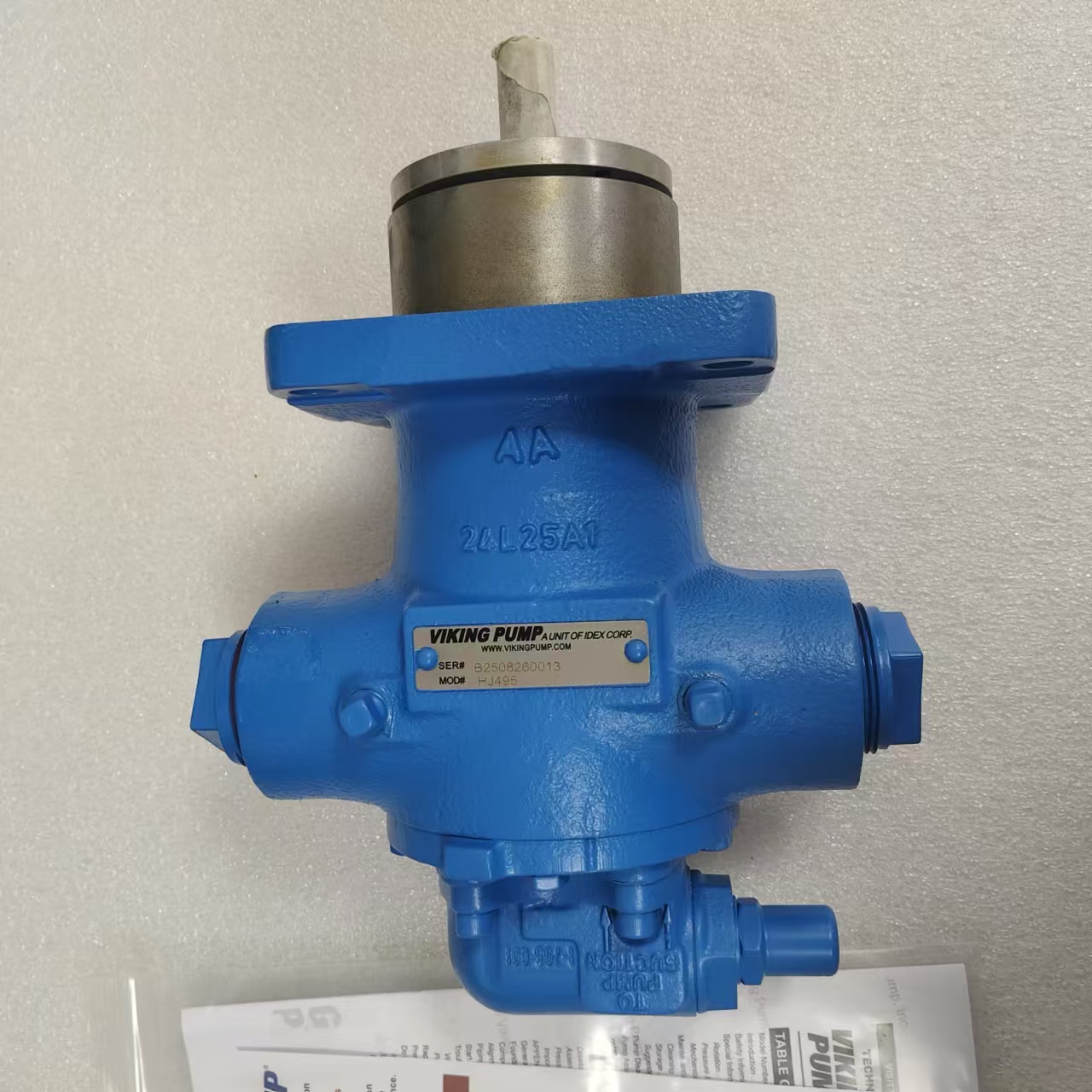

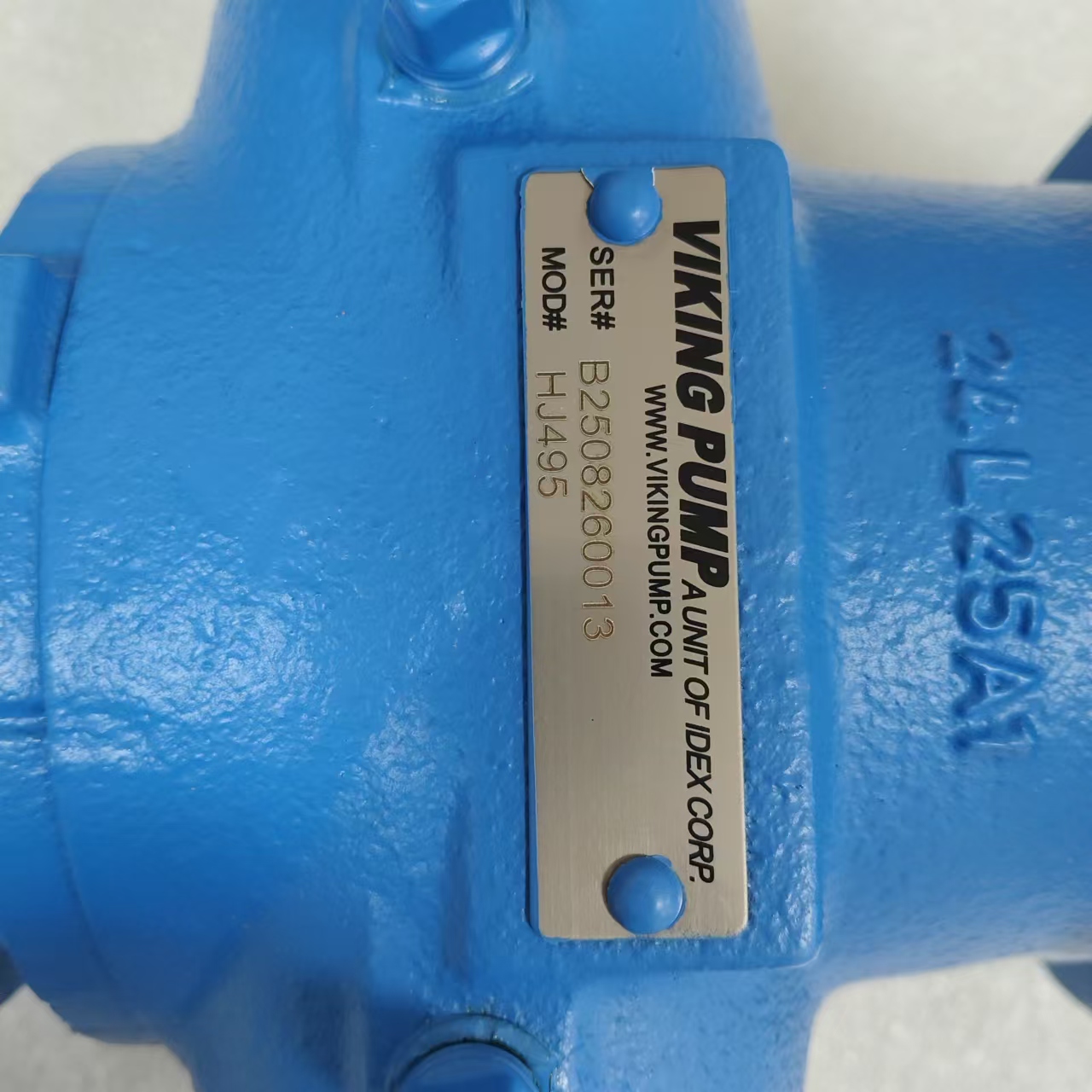

HJ4195 ② HJ495	1.5 英寸 NPT	20 4.5 1750	17 3.8 1450	250 17	400 27	⑥7500 ⑥1700	300 150	44 20
HL4195 ② HL495	1.5 英寸 NPT	30 6.8 1750	25 5.6 1450	250 17	400 27	15000 3300	300 150	44 20
AS4195 ② AS495	2.5 英寸 NPT	55 12 1750	45 10 1450	250 17	400 27	15000 3300	300 150	85 39
AK4195 ② AK495	2.5 英寸 NPT	85 19 1750	70 16 1450	250 17	400 27	15000 3300	300 150	85 39
AL4195 ② AL495	3 英寸 NPT	115 26 1750	95 22 1450	250 17	400 27	15000 3300	300 150	86 39
④ KE4195	4 英寸（100mm）法兰	150 34 1750	125 28 1450	150 10	300 20	25000 5500	300 150	132 60
④ KKE4195	4 英寸（100mm）法兰	205 47 1750	170 39 1450	150 10	300 20	25000 5500	300 150	133 60
④ LQE4195	4 英寸（100mm）法兰	235 53 1150	195 44 960	150 10	300 20	25000 5500	300 150	220 100
④ LSE4195	4 英寸（100mm）法兰	350 80 1150	290 67 960	150 10	300 20	25000 5500	300 150	222 101
④ Q4195	6 英寸（150mm）法兰	460 104 750	460 104 750	150 10	300 20	7500 1700	300 150	443 201
④ QS4195	6 英寸（150mm）法兰	580 132 640	580 132 640	150 10	300 20	25000 5500	300 150	450 204

注：① 法兰端口适配 125 级 ANSI（英制）或 PN-16 DIN（公制）铸铁配对法兰或法兰管件，可选 250 级 ANSI 或 PN-25/40 DIN。② 495 型需电机安装支架，无安装底脚；KE、KKE、LQE、LSE 4195 型含电机支架法兰与安装底脚。③ 吸入压力超过 100 PSI（7 Bar）需咨询厂家。④ 此类型号仅单方向运行（仅顺时针）。⑤ 标准泵结构静压，取决于密封件、垫片与端口。⑥ 粘度超过此值建议采用钢衬结构，钢衬结构粘度为 15000 SSU（3300 cSt）。HJ 型按需配备球墨铸铁转子。

六、安装选项

1. 法兰电机安装机组（M 型驱动）

泵与电机通过联轴器安装在法兰安装支架上，适配尺寸：G-AL495、KE-LSE4195。

① 泵型号（电机支架安装法兰）	可用 M 型驱动支架
	NEMA 电机	带底脚	IEC B-14 电机	带底脚
G495、GG495	56C、143/5TC、182/4TC	否 ③	80、90	否 ③
H495、HJ495、HL495	56C、143/5TC、182/4TC、213/5TC	否 ③	90、100/112、132	是
AS495、AK495、AL495	182/4TC、213/5TC、254/6TC、284/6TC	是	132、160	是
① KE4195、KKE4195	213/5TC、254/6TC、284/6TC	是	132、160	是
① LQE4195、LSE4195	324/6TC	是	160/180 ②	是

注：495 型需电机安装支架，无安装底脚；KE、KKE、LQE、LSE 4195 型含电机支架法兰与安装底脚。① 仅提供 B5 安装形式。② 需配带底脚电机。

2. 直驱式（D 型驱动）

泵与电机通过联轴器及防护罩安装在底板上，适配尺寸：G-LSE4195。

3. 减速器驱动式（R 型驱动）

泵、Viking C 型减速器与电机通过联轴器及防护罩安装在底板上，适配尺寸：Q、QS4195。

七、尺寸参数

注：以下尺寸均为平均值，不作施工依据，可索取认证图纸。

1. 495 系列 G、GG、H、HJ、HL 型（表格内容略，原文档 1441.6 页，含英寸 / 毫米双单位，涵盖 A-PIPE SIZE、KEYWAY、各部位尺寸 A-T 等）
2. 495 系列 AS、AK、AL 型（表格内容略，原文档 1441.6 页，含端口、安装孔、各部位尺寸 A-Z 等）
3. 4195 系列 G、GG、H、HJ、HL 型（表格内容略，原文档 1441.7 页，含端口尺寸、键槽、各部位尺寸 A-X 等）
4. 4195 系列 AS、AK、AL 型（表格内容略，原文档 1441.7 页，含 NPT 端口、安装孔、各部位尺寸 A-Z 等）
5. 4195 系列 KE、KKE、LQE、LSE 型（表格内容略，原文档 1441.8 页，含 ANSI/DIN 法兰端口、键槽、各部位尺寸 A-AC 等）
6. 4195 系列 Q、QS 型（表格内容略，原文档 1441.8 页，含 6 英寸法兰端口、键槽、各部位尺寸 A-Y 等）
7. 其他驱动形式尺寸：包括 495 系列 M 型驱动、IEC 电机 M 型驱动，4195 系列 M 型驱动（泵 + 电机）、D 型驱动、R 型驱动等尺寸表格（原文档 1441.9-1441.13 页），均含电机适配型号与对应安装尺寸，此处略。
