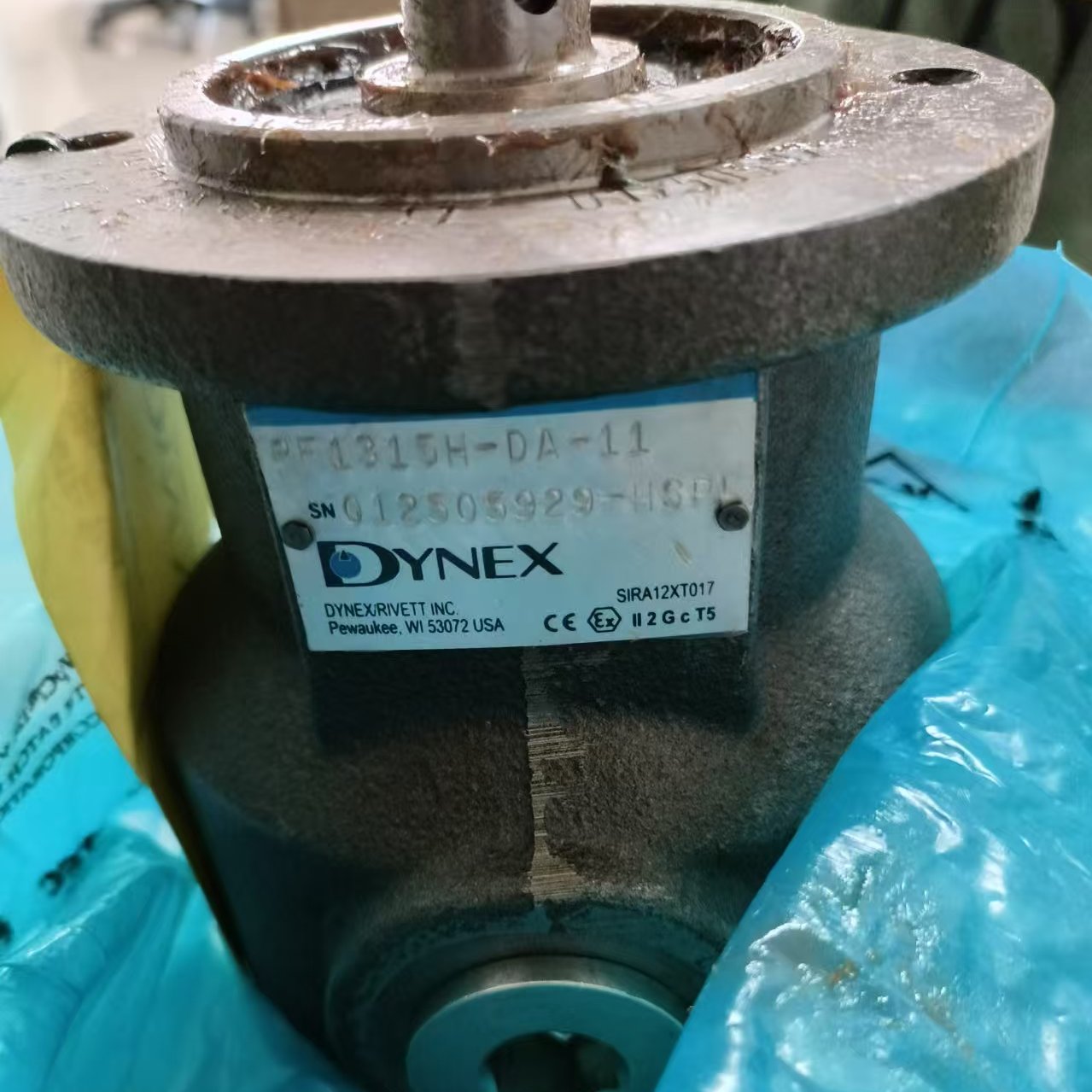

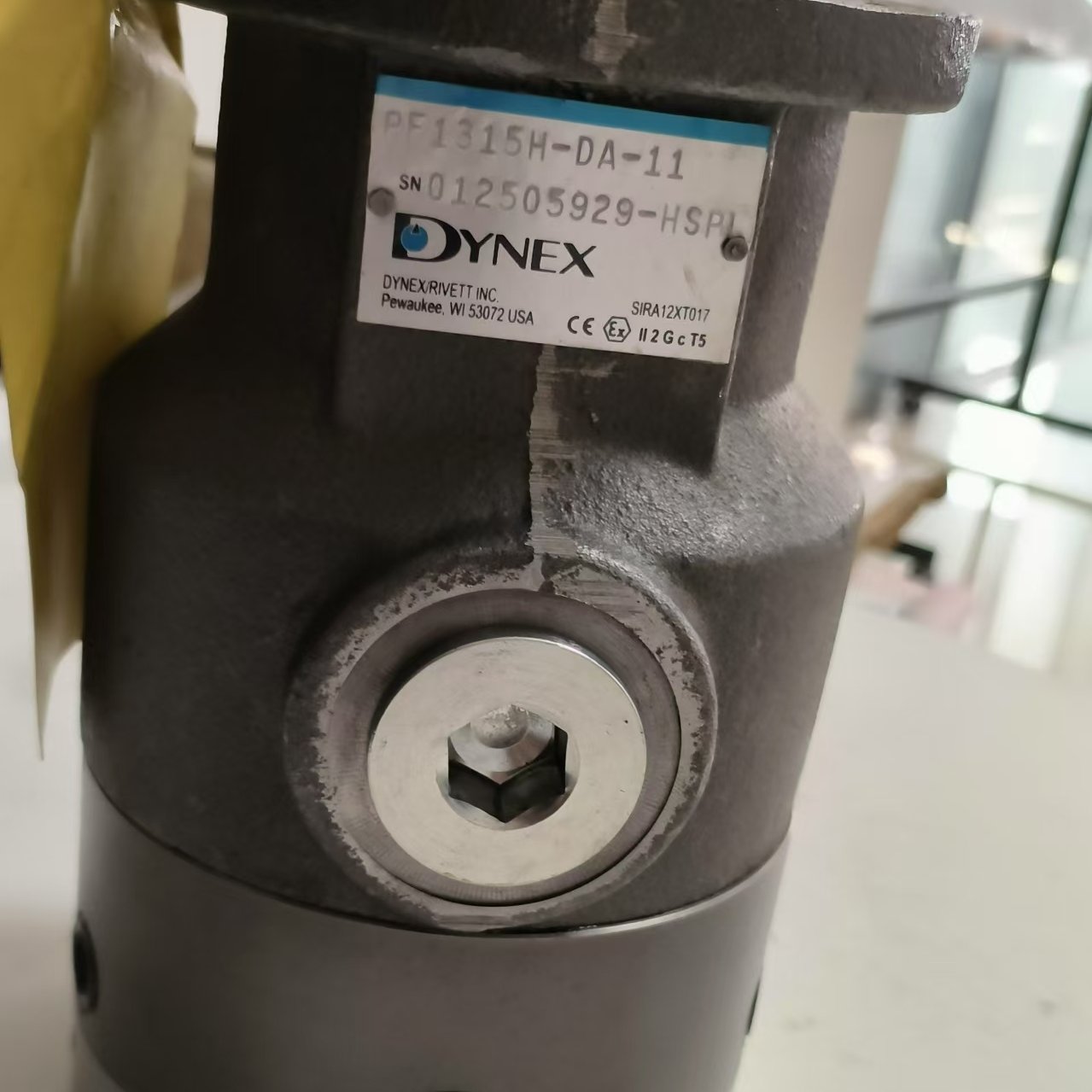

DYNEX PF1315H-DA-11 固定排量检查球泵

PF1315H-DA-11 是美国 DYNEX 旗下的固定排量检查球泵，聚焦高压工况与特定流体应用需求，适配多种工业及特种场景，具备稳定的使用性能与灵活的配置选择。

核心技术参数

• 输出流量：1800 rpm 时为 0.89 gpm（3.37 L/min）；1500 rpm 时为 0.74 gpm（2.80 L/min）
• *大压力：10000 psi（700 bar）
• 额定转速：1800 rpm
• 活塞数量：5 个
• 设备重量：36 磅（16 公斤）
• 适用流体：水基流体、低润滑性流体；粘度范围为 31 SUS（1.3 cSt）至 927 SUS（200 cSt）
• 过滤要求：泵入口需 150 μ 名义过滤；压力或回油管路需 25 μ 名义过滤
• 典型性能曲线：基于 33 SUS（1.9 cSt）水乙二醇流体，在入口充满状态下测试得出

型号代码解析

• PF13：固定排量检查球泵基础系列标识
• 15：标准输出流量为 0.91 gpm（3.45 L/min），高压选项下输出流量为 0.89 gpm（3.37 L/min）
• H：高压配置标识
• D：标准密封配置（BunaN 丁腈橡胶与 Polyurethane Disogrin® O 型圈）
• A：出口端口选项 “A”（适配 Autoclave 中压、Butech M/P 或等效接头）
• 11：专属配置标识

关键配置选项

驱动轴

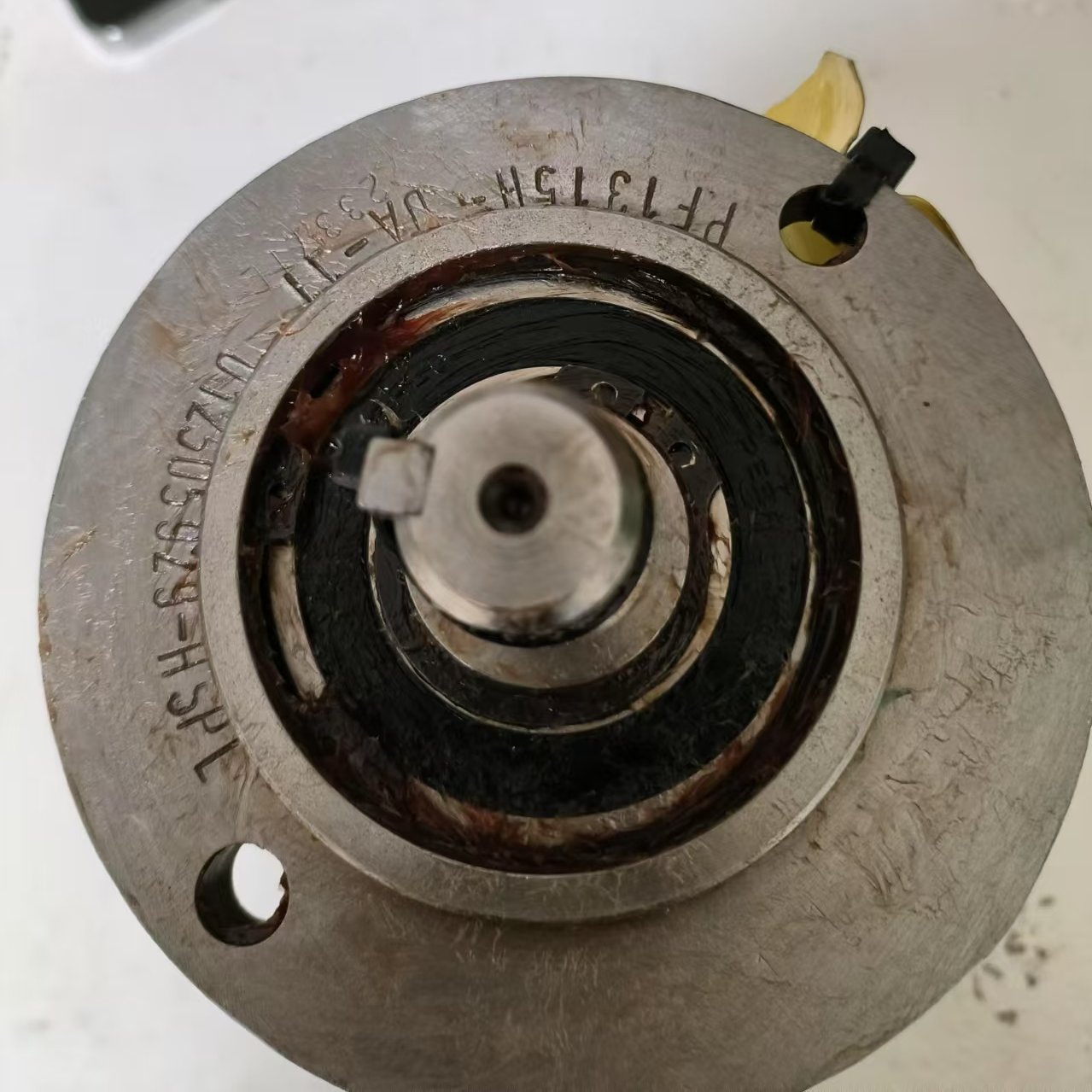

• 标准键轴：直径 0.875 英寸（22.20 mm）
• 可选花键轴：直径 0.873/0.872 英寸，采用标准 S.A.E. 13 齿、16/32 D.P. 30° 渐开线花键

端口选项

• 高压 “H” 选项：需搭配高压锥形螺纹或 B.S.P. 出口端口
• 出口端口 “A”：适配 Autoclave 中压、Butech M/P 或等效接头
• 出口端口 “B”：适配英国标准管接头

密封选项

• 标准密封：BunaN（丁腈橡胶）与 Polyurethane（Disogrin®）O 型圈
• 可选密封：Fluorocarbon（Viton® 或 Fluorel®）与 Polyurethane（Disogrin®）O 型圈；EPR 密封（适配部分磷酸酯流体）

安装要求

• 安装模式：采用 S.A.E. A 2 螺栓固定，配备 0.25 英寸（6.4 mm）导向接合
• 常规安装方向：轴水平放置，入口垂直向上
• 垂直轴安装：需连接排气管线，用于排出泵壳内空气

应用场景

• 特种工业场景：井口安全控制系统、海底相关设备
• 通用工业场景：液压成形压力机；需使用环保或防火流体的各类设备

品牌与相关产品

品牌简介

美国 DYNEX 专注于移动与工业机械领域的液压元件及系统研发生产，产品线覆盖多种液压核心部件，可适配广泛的工业应用需求。

主要产品系列

定量泵、阀门、压力控制阀、压力补偿泵、变量输送泵、远程比例执行器、方向控制阀、专用液压动力装置等。

同系列主要型号

PF1301-10、PF1303-10、PF1305-10、PF1308-10、PF1315-10、PF1318-10、PF1320-10、PF1301H-10、PF1303H-10、1PF1305H-10、1PF1308H-10、1PF1315H-10、1PF1318H-10、1PF4300-11、1PF500-10、1PF1000-10、1PF2000、1PF3000-10、1PF4000-30、2PF4200-10、2PF6000、2PV4000、2PV6000、2PF1301H-SDA-10、2PF1303H-SDA-10、2PF1305H-SDA-10、2PF1308H-SDA-10、2PF1315H-SDA-10、2PF1318H-SDA-10、3PF1320H-SDA-10 等。
