品牌：美国Dynex 型号：PF1002-XV-10/PF1004H-10/PF1006H-10 材质：铸钢 泵轴位置：边立式 叶轮吸入方式：单吸式 驱动方式：高压 性能：高压止回 叶轮数目：多级 工作压力：8000 psi（560 bar）

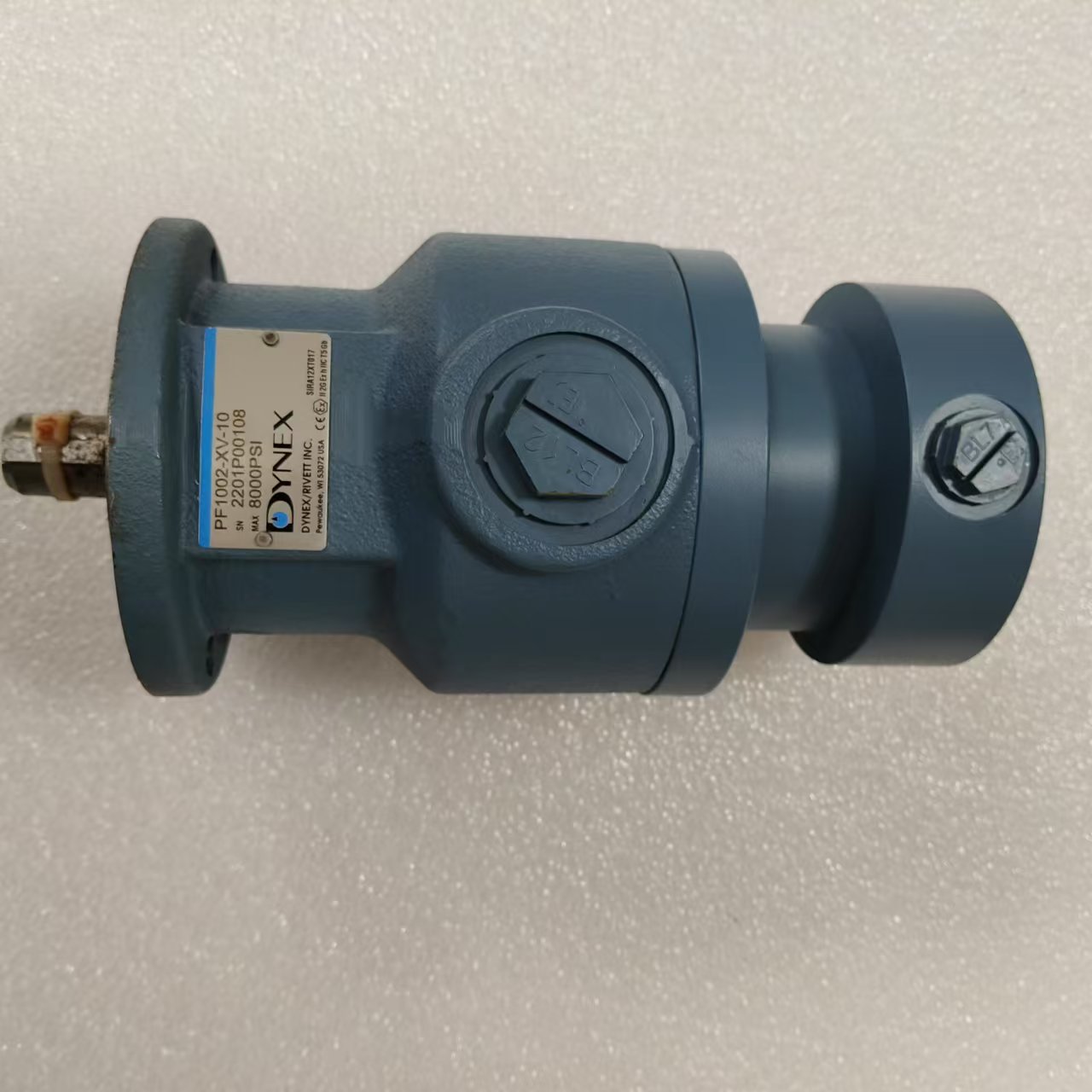

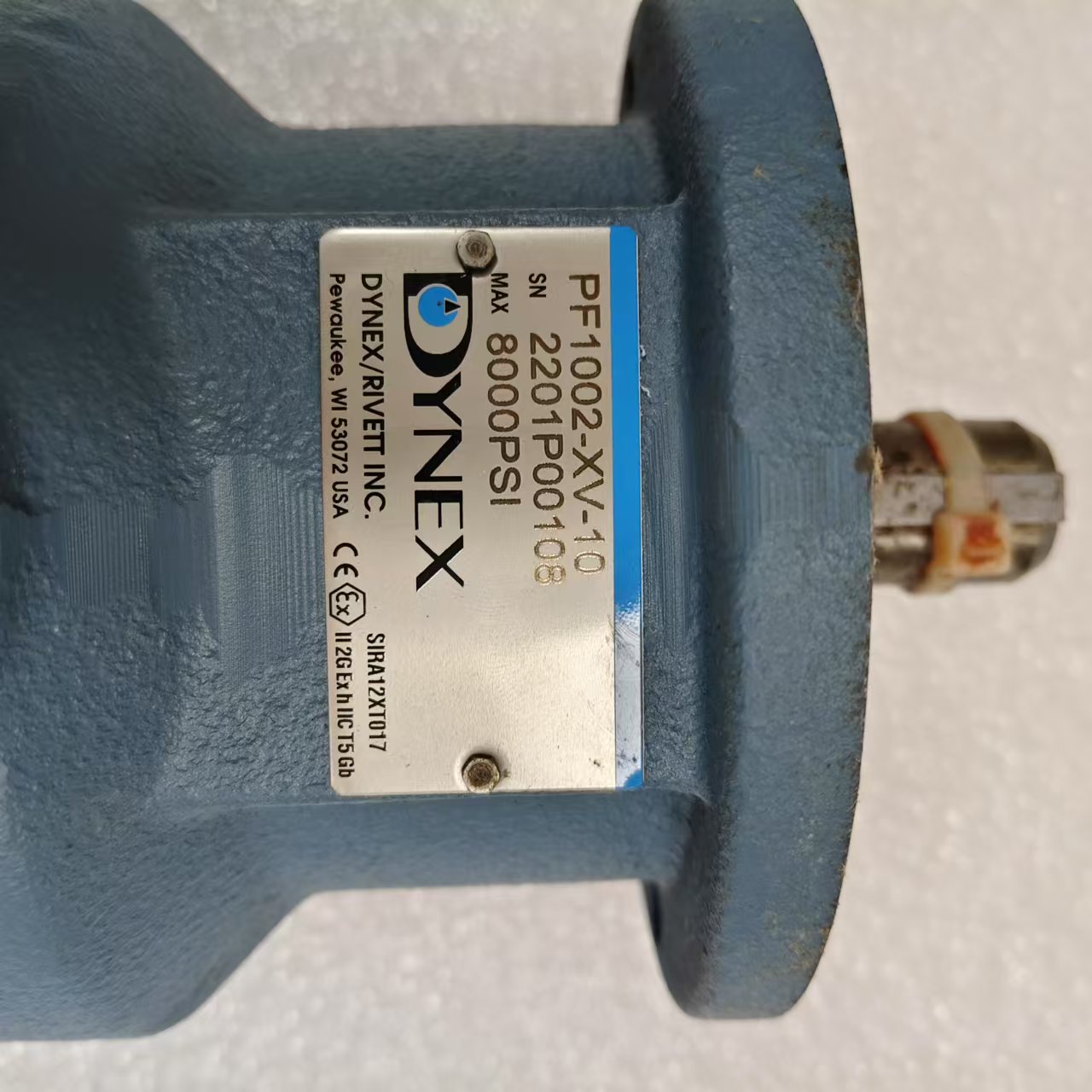

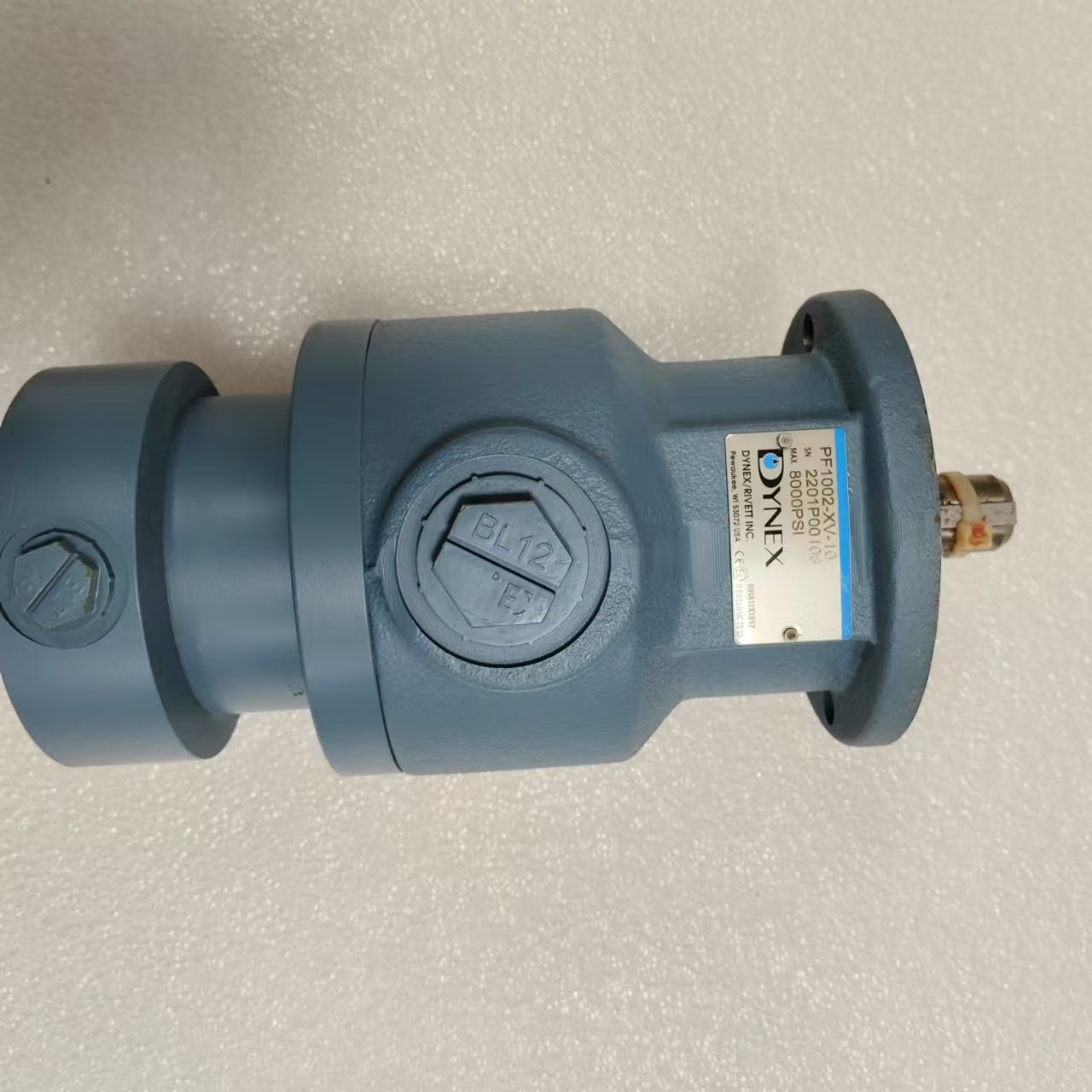

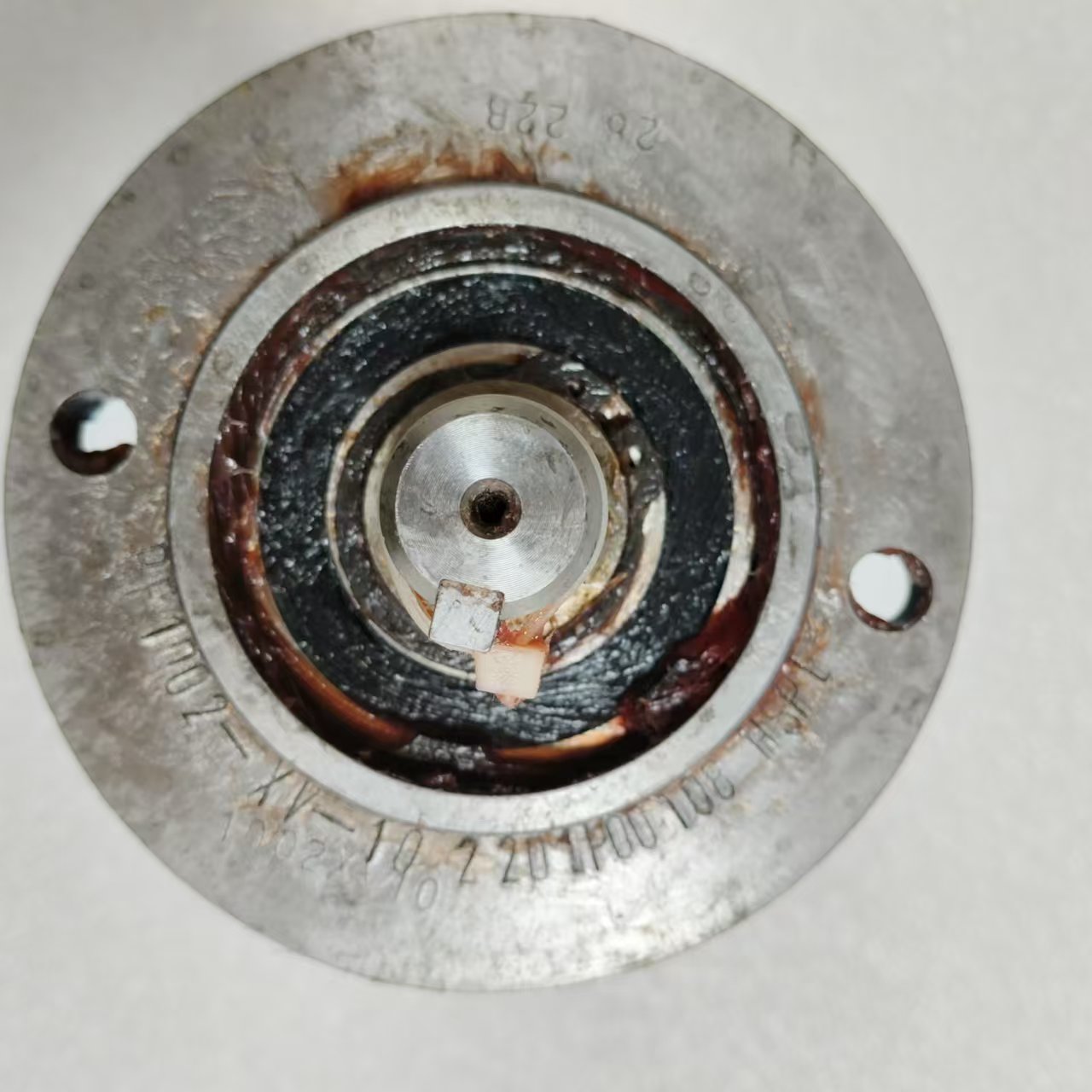

PF1002-VX-10 产品参数
一、型号组成与基础规格
型号解析：- PF1002：固定式排量止回球活塞泵，设计编号为 PF10，1800 rpm 时输出流量 1.5 gpm（5.7 L/min）。
- VX：密封件选项，采用全氟橡胶（Viton® 或 Fluorel®）材质，配备高压轴封，适用于高压工况。
- 10：标准配置，无特殊端口或轴类型改型，对应基础型号 “PF1002-10”。
基础规格（对应 PF1002-10 型号）：- 额定压力：6000 psi（420 bar）
- 最大压力：8000 psi（560 bar）
- 输出流量（1800 rpm）：1.5 gpm（5.7 L/min）
- 额定转速：1800 rpm
- 最高转速：3600 rpm
- 端口配置：入口为 16 号 SAE 端口，出口为 8 号 SAE 端口（标准压力型号）
二、XV 密封件特性
- 材质：全氟橡胶（Viton® 或 Fluorel®），具有优异的耐腐蚀性、耐高温性和密封性能。
- 适用场景：当入口压力超过 10 psi（0.7 bar）或系统压力高于 8000 psi（560 bar）时，需使用 XV 密封件搭配高压轴封，以确保密封可靠性。
三、应用注意事项
- 流体兼容性：
- 建议使用高品质石油基液压油。
- 若需使用水 - 乙二醇、磷酸酯等特殊流体，需联系 Dynex 销售部门确认。
- 入口压力要求：
- 当泵以 3600 rpm 高速运行时，入口压力需达到 5 psi（0.4 bar），否则可能导致流量下降。
- 过滤要求：
- 泵入口需配置 150μ 标称精度过滤器，压力 / 回油管路需配置 25μ 过滤器，以延长部件寿命。
四、其他关键信息
- 耐污染特性：止回球泵采用活塞止回阀引导流体从入口到出口，出口止回阀提供较大的冲洗路径，适用于钢铁厂、矿山等污染环境。
- 双向轴旋转：固定排量设计，无论驱动轴旋转方向如何，输出流量方向恒定。
- 安装方向：通常轴水平安装，入口垂直向上；如需垂直轴向上或其他入口方向，需联系 Dynex 销售部门。
五、性能参数补充
参数类型 数值 1500 rpm 输出流量 1.3 gpm（4.9 L/min） 3600 rpm 入口压力 需≥5 psi（0.4 bar） 液压油粘度范围 最佳粘度范围为 98-324 SUS（20-70 cSt），启动粘度≤1580 SUS（342 cSt）
系列参数参考Dynex 高压液压系统

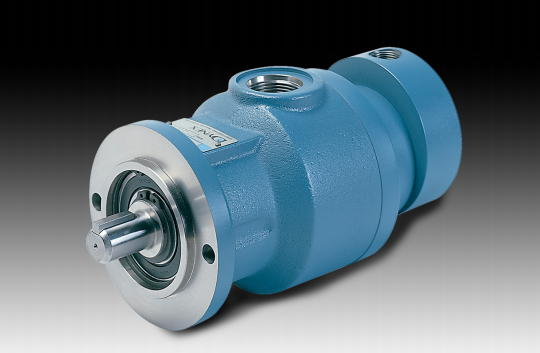

高压止回球活塞泵
固定式排量、双向运行的 PF1000 系列泵可提供可靠的高压作业能力：
持续工作压力 6000 psi（420 bar）
最大工作压力 10000 psi（700 bar）
高容积效率
止回阀的强制密封动作可减少磨损，并在高压下提升容积效率。
运行时止回球会旋转，使其与阀座的磨损区域均匀分布。即使止回球磨损，仍能保持高效率。
抗污染能力
止回球泵使用活塞止回阀将流体从泵入口引导至出口。
出口止回阀为系统污染物提供了较大的冲洗路径，这使得该泵非常适合钢铁厂、矿山和骨料作业等始终存在污染的环境。泵的选型
下表显示了标准压力型号和高压 “H” 选件型号的规格。
这些泵需要完整的型号代码，以指定轴、密封件和出口端口选件。请参考第 7 页的 “典型型号代码”。出口端口选件
标准压力型号采用 SAE 端口。高压 “H” 选件型号需要使用出口端口选件 “A”（中压，如 Autoclave、Butech 或等效类型）或出口端口选件 “B”（英国标准平行管螺纹）。多出口型号
Split-Flow® 型号可为同步执行器运动或多功能回路提供多个输出。有关选件和可用性，请联系 Dynex 销售部门。规格 - 键轴
泵型号 1500 rpm 时输出流量 1800 rpm 时输出流量 额定压力 最大压力 转速（rpm） U.S. gpm L/min U.S. gpm L/min psi bar psi bar 额定 最大 PF1002-10 1.3 4.9 1.5 5.7 6000 420 8000 560 1800 3600 PF1003-10 1.8 6.8 2.1 7.9 6000 420 8000 560 1800 3600 PF1004-10 2.2 8.3 2.6 9.8 6000 420 8000 560 1800 3600 PF1005-10 2.9 11.0 3.5 13.2 6000 420 8000 560 1800 2800 PF1006-10 3.4 12.9 4.1 15.5 6000 420 8000 560 1800 2800 PF1002H-10 1.3 4.9 1.5 5.7 6000 420 10000 700 1800 3600 PF1003H-10 1.8 6.6 2.1 7.9 6000 420 10000 700 1800 3600 PF1004H-10 2.2 8.3 2.6 9.8 6000 420 10000 700 1800 3600 PF1005H-10 2.9 11.0 3.5 13.2 6000 420 10000 700 1800 2800 PF1006H-10 3.4 12.9 4.1 15.5 6000 420 10000 700 1800 2800
输出流量基于额定压力下的典型性能（ISO 32 油，120°F）。 仅适用于键轴的额定值。花键轴的压力额定值请参考第 3 页的 “SAE A 花键轴” 表。如需在额定转速以上运行，请联系销售部门。高速运行可能需要加压入口，请参考第 2 页的 “最小入口条件” 表。工程规格
PF1000 系列：1800 rpm 时流量 1.5 至 4.1 gpm（5.7 至 15.5 L/min），压力 6000 至 10000 psi（420 至 700 bar）安装与操作
流体
高品质石油基油，具有抗磨、抗乳化、抗氧化、抗泡沫和防锈特性。
部分 Dynex 泵适用于水 - 乙二醇、Skydrol 和其他磷酸酯流体，以及各种流体。更多信息请联系 Dynex 销售部门。
如果流体条件超出 “液压油粘度指南” 表中所示范围，或需要其他操作建议，请联系 Dynex 销售部门。密封件
标准密封件为丁腈橡胶（Buna-N）。选件包括氟碳橡胶（Viton® 或 Fluorel®）、聚氨酯（Disogrin®）或乙丙橡胶（EPR）。入口压力
在高速或流体粘度超出最佳范围时，泵可能需要加压入口。未满足入口要求将导致流量减少。请参考 “最小入口条件” 表。
入口压力高于 15 psi（1 bar）时需要高压轴封（XE 或 XV 选件）。
选择密封件选件请参考第 7 页的 “典型型号代码”。最小入口条件
泵型号 运行转速 1800 rpm 2200 rpm 2800 rpm 3600 rpm psi bar psi bar psi bar psi bar PF1002 0 0 0 0 0 0 5 0.4 PF1003 和 PF1004 0 0 0 0 5 0.4 10 0.7 PF1005 和 PF1006 0 0 5 0.4 10 0.7 – –
所示值基于 100 SUS（20 cSt）的流体粘度，包括标准型号和 H 选件型号。 入口压力高于 10 psi（0.7 bar）时需要高压轴封（XE 或 XV 选件）。密封件选件请参考第 7 页的 “典型型号代码”。
液压油粘度指南
工作条件 最小 最大 启动 最佳范围 SUS cSt SUS cSt SUS cSt SUS cSt 数值 59 10 1580 342 1580 342 98-324 20-70
如果流体条件超出所示范围，请联系 Dynex 销售部门。 带负载或无负载时。最小过滤等级
泵入口：150μ 标称精度；压力或回油管路：25μ 标称精度。高于这些等级的精细过滤更佳，可延长部件寿命。
注意：应避免泵入口的流量限制。安装方向
通常轴水平安装，入口垂直向上。如需垂直轴向上安装或其他入口方向，请联系 Dynex 销售部门。双向轴旋转
对于这些固定式排量泵，无论驱动轴旋转方向如何，输出流量方向恒定。重量
30 磅（13.6 kg）。SAE A 花键轴最大压力
泵型号 最大压力 psi bar PF1002-11 10000 700 PF1003-11 10000 700 PF1004-11 8000 560 PF1005-11 6000 420 PF1006-11 5000 350 缩写
缩写 含义 C&T 中压锥螺纹（Autoclave、Butech 或等效类型） SAE O 形圈凸台（ORB） BSPP 英国标准平行管螺纹 NPTF 美国国家标准锥管螺纹（内螺纹） Split-Flow® 型号

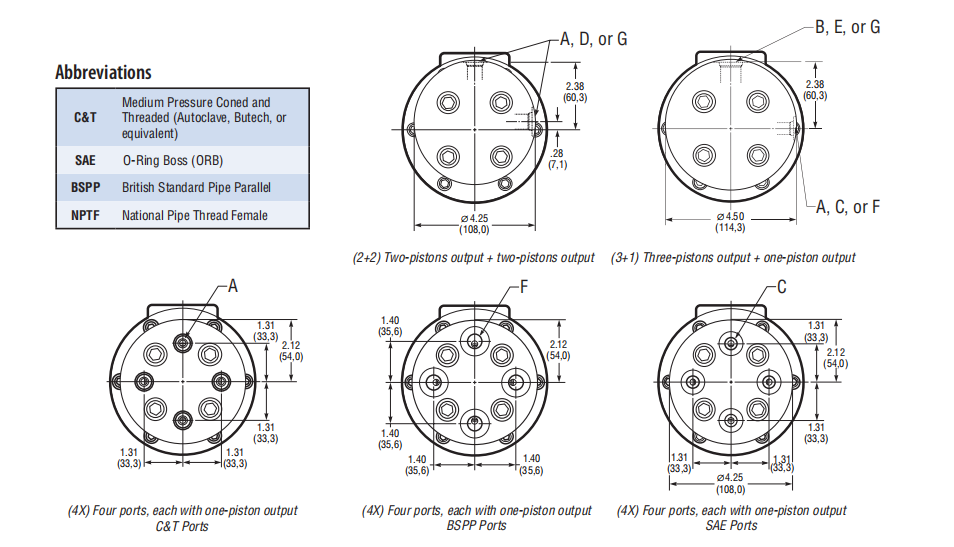

Split-Flow® 可从单个泵提供多个出口。带 Split-Flow® 盖的型号可高效为多功能回路提供两个或更多流量。多出口泵可用于同步执行器运动。活塞输出在盖中分组，提供各种活塞流量分配。可变尺寸和端口位置
尺寸 2+2 分流径向端口 3+1 分流径向端口 4X 分流轴向端口 SAE C&T BSPP SAE C&T BSPP SAE C&T BSPP A 8.50（216.0） 8.50（216.0） 8.50（216.0） 7.88（200.1） 7.88（200.1） 7.88（200.1） - - - B 7.88（200.1） 7.88（200.1） 7.88（200.1） 7.88（200.1） 7.88（200.1） 7.88（200.1） - - - C 9.07（230.3） 9.07（230.3） 9.07（230.3） 8.57（217.6） 8.57（217.6） 8.57（217.6） 9.07（230.3） 9.07（230.3） 9.07（230.3） 端口选件
端口 端口类型 最大端口压力 A 3/8" 中压锥螺纹（Autoclave 等） 10000 psi（700 bar） B 9/16" 中压锥螺纹（Autoclave 等） 10000 psi（700 bar） C SAE 4 号直螺纹 O 形圈凸台 8000 psi（560 bar） D SAE 6 号直螺纹 O 形圈凸台 8000 psi（560 bar） E SAE 8 号直螺纹 O 形圈凸台 8000 psi（560 bar） F G 1/4 BSPP 螺纹 10000 psi（700 bar） G G 3/8 BSPP 螺纹 10000 psi（700 bar）
品牌介绍Dynex 液压产品与解决方案概述
Dynex 专注于设计和制造应用于移动机械与工业设备的液压组件及系统解决方案，其泵、阀、马达及动力装置产品已在全球市场销售逾 60 年。产品线涵盖高压活塞泵、高压方向与压力控制阀、适应严苛工况的重型活塞马达，以及支持远程控制的电液执行器。此外，Dynex 不仅提供标准液压动力单元，还能针对高压环境与特殊流体介质开发定制化系统方案。
当多数液压企业零部件工作压力局限于 5000 psi（350 bar）时，Dynex 将新设计目标压力设定为 10000 psi（700 bar），成为行业内 ** 的中高流量高压液压产品制造商。这类产品在高压场景下以紧凑体积实现动力输出，在低压工况中为关键环境提供寿命与性能冗余，助力设备实现更坚固、高效且可靠的运行表现，可适配全球各类严苛作业环境。
核心产品体系 —— 中高流量高压液压系统解决方案
作为制造商，Dynex 为移动机械与工业设备提供全系列液压元件及系统，产品矩阵如下：泵类产品
- 固定排量泵：涵盖 PF 系列（如 PF1000 系列、PF4000 系列等），满足高压工况下的稳定流量输出需求。
- 压力补偿变量泵：PV7000 系列通过输送压力自动补偿技术，实现动态流量调节。
- 特殊功能泵：包括单向球泵、采用分流技术的 Split-Flow® 泵（支持多回路独立供油），以及 PF500 系列定量泵，广泛应用于石油天然气、冶金、矿业、隧道工程等对抗污染、高压强、精准流量控制有要求的领域。
阀类产品及配件
- 压力控制体系：8800 系列、8820 系列压力控制阀，H8819 系列比例溢流阀，VH 系列超高压安全阀 / 卸载阀 / 减压阀，以及 Z-5052 系列高压电液比例溢流阀。
- 方向控制体系：D03 型、D08 型方向控制阀，大流量 D05H 系列，特殊高压 HP03 系列，配套 SPRV 系列方向控制阀底板及通用阀底板。
- 组合阀与配件：集成式组合阀系列，阀门安装螺栓套件等辅助部件。
动力组与其他组件
- 动力系统：高压液压动力组系列、5 系列液压动力装置，提供模块化动力解决方案。
- 辅助组件：VSW 系列高压夹层阀、歧管组件系列，SA 系列远程比例执行器，VM 系列提动式控制阀，8800 系列提升阀等，满足系统集成与精准控制需求。
标准压力及高压基础款：PF1002 - 10、PF1003 - 10、PF1004 - 10、PF1005 - 10、PF1006 - 10 ；PF1002H - 10、PF1003H - 10、PF1004H - 10、PF1005H - 10、PF1006H - 10 ，压力覆盖 6000 psi（420 bar）到 10000 psi（700 bar） ，不同型号对应不同流量等参数，用于高压、抗污染等工业场景，像石油天然气、冶金等行业。
带分流（Split - Flow?）及其他特殊配置款：PF1000 - 4X - 11、PF1000 - 11、PF1000 - 22 - 11、PF1000 - 31 - 11、PF1000 - S - 4X - 11、PF1000 - S - 11、PF1000 - S - 22 - 11、PF1000 - S - 31 - 11、PF1000H - A - 4X - 11、PF1000H - A - 11、PF1000H - A - 22 - 11、PF1000H - A - 31 - 11、PF1000H - B - 4X - 11、PF1000H - B - 11、PF1000H - B - 22 - 11、PF1000H - B - 31 - 11、PF1000H - SA - 4X - 11、PF1000H - SA - 11、PF1000H - SA - 22 - 11、PF1000H - SA - 31 - 11、PF1000H - SB - 4X - 11、PF1000H - SB - 11、PF1000H - SB - 31 - 11 ，部分采用分流技术，可从单泵提供多个独立流量，适配多回路等复杂工况 。
其他系列及特殊型号PF3000 系列：如 PF3011 - XV - A - 4410 ，属于定量止回球泵 。
PF 系列其他：像 PF1301H - XVA、PF1303H - XVB、PF1305H - X 等止回定量柱塞泵；PF4011 - XV - 55 - 30 固定排量止回球泵；PF1002 - 2978 油站高压油泵；PF1004J746（有序列号 SN 167331 ）；PF2008 - 2191 柱塞泵；PF4312 - XV - 20 及其液压款；PF1008 - XV - 10 等 。
PV 系列：比如 PV4000 - 11 系列变量输送泵、PV4011H、PV4016H 等压力补偿泵 / 变量输送泵 。
