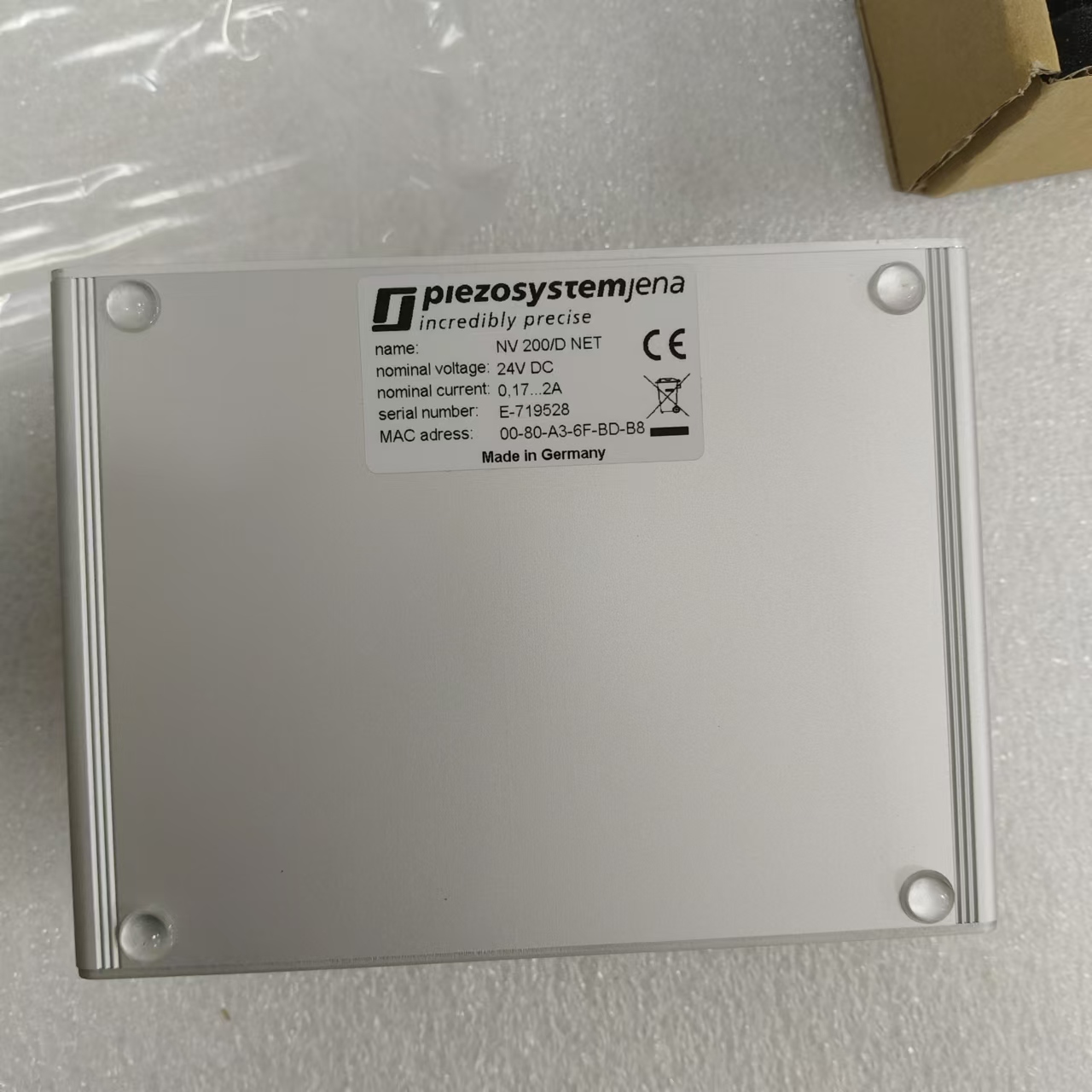

piezosystem jena 压电控制器/数字压电放大器NV200-D-NET

压电元件和电源使用说明

• piezosystem jena 的压电执行器由*高 180 V 的电压控制，该电压具有危险性，需仔细阅读安装说明并确保仅授权人员操作电源。
• 运输后，压电执行器应在开机前适应室温约 2 小时。
• 压电执行器由陶瓷材料制成（带或不带金属外壳），压电陶瓷较脆， handling 时需注意，所有压电元件对弯曲或冲击力敏感。
• 由于压电效应，执行器可能因机械负载、温度变化或上述操作产生电荷。
• 压电执行器可在高压缩力下工作，仅带预载的执行器可在拉伸负载下使用（拉伸力必须小于数据表中规定的预载）。
• 执行器在高控制电压下激励后，断开连接时陶瓷会移动并产生反向高压。
• 动态运行中陶瓷材料会因结构损耗发热，温度超过规定值可能导致故障。建议在*高居里温度（TC，通常为 140°C–250°C）的一半（通常不超过 80°C）下工作。
• 压电执行器（如叠层或其他装置）在电气上相当于电容器，可长时间存储电能（长达数天），存储的能量可能危险。
• 若执行器与驱动电子设备保持连接，关机后一秒内将卸载并迅速降至安全电压值。
• 执行器仅通过加热或冷却（由纵向变化引起）产生电压，由于内部电容，放电电位不可忽视（常温下影响较小）。
• piezosystem jena 的压电执行器已调整并粘合，任何拆卸将导致错位或故障，并失去保修。
• 请仅使用 piezosystem jena 的原装部件，如有问题请联系我们或当地代表。
•


  系统功能检查说明 / 快速启动

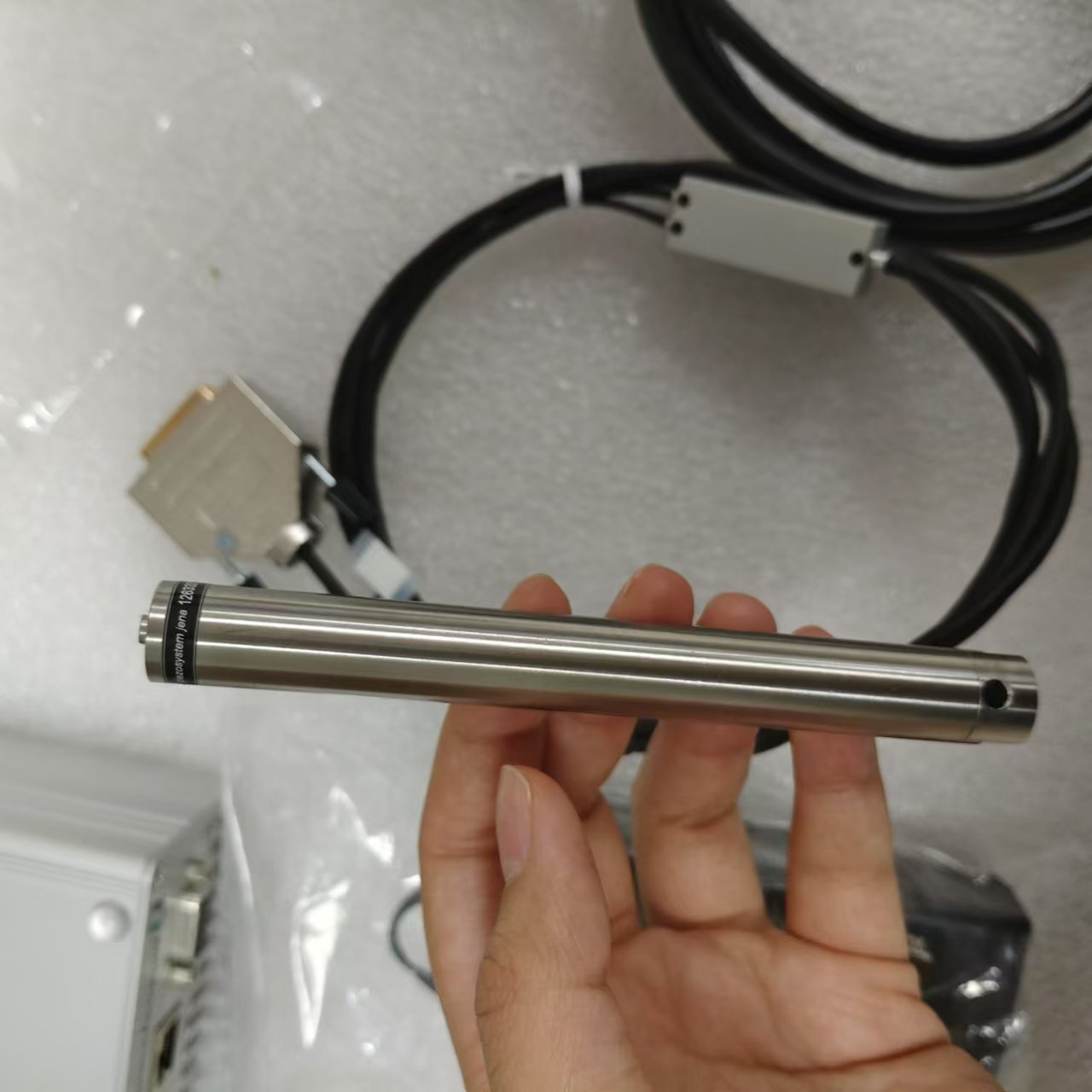

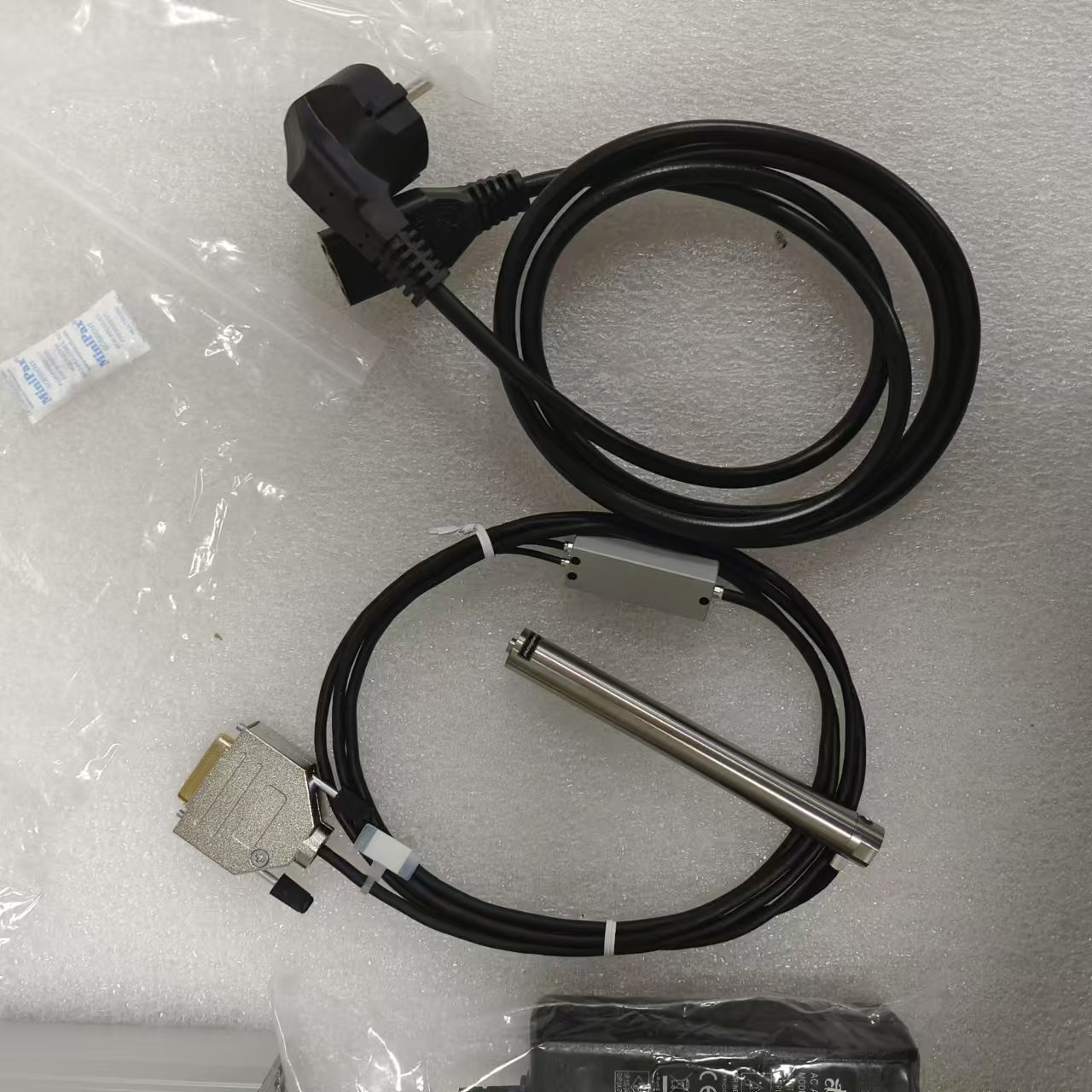

  打开包装后，请检查所有必要部件是否齐全（见装箱单）且无损坏，检查电子设备和执行器是否有可见损坏：
• 执行器的顶板和底板（若为其他形状则除外）应相互平行且无划痕。
• 若系统有任何损坏，请立即联系我们的当地代表！
• 若包装材料损坏，请与运输公司确认。
• 使用 D-SUB 15 针连接器连接压电执行器，确保电缆正确连接到电子设备。
• 使用 USB 电缆将设备连接到 PC。
• 连接电源（24 VDC）。
• 通常，PC 会自动安装必要的驱动程序。
• 初始化后，LED 灯呈绿色（开环模式）或橙色（闭环模式）。
• 如有异常，请阅读故障排除章节。
• 功能检查完成。
•


  技术参数

  输入电压	24 V DC
  电源连接器	2.1 mm 针脚的低压插座
  输入电流	*大 2 A（有效值）/7 A（峰值）@24 V，空闲电流 110 mA
  功耗	*大 48 W
  输出电压	-10 V … +180 V 或 -20 V … +130 V（自动适配执行器）
  输出电流	200 mA（连续）400 mA（峰值，持续 1.2 ms） NanoX® 模式：2 x 100 mA（连续）2 x 200 mA（峰值，持续 1.2 ms）
  输出电压噪声	0.7 mV RMS @ 500 Hz 带宽

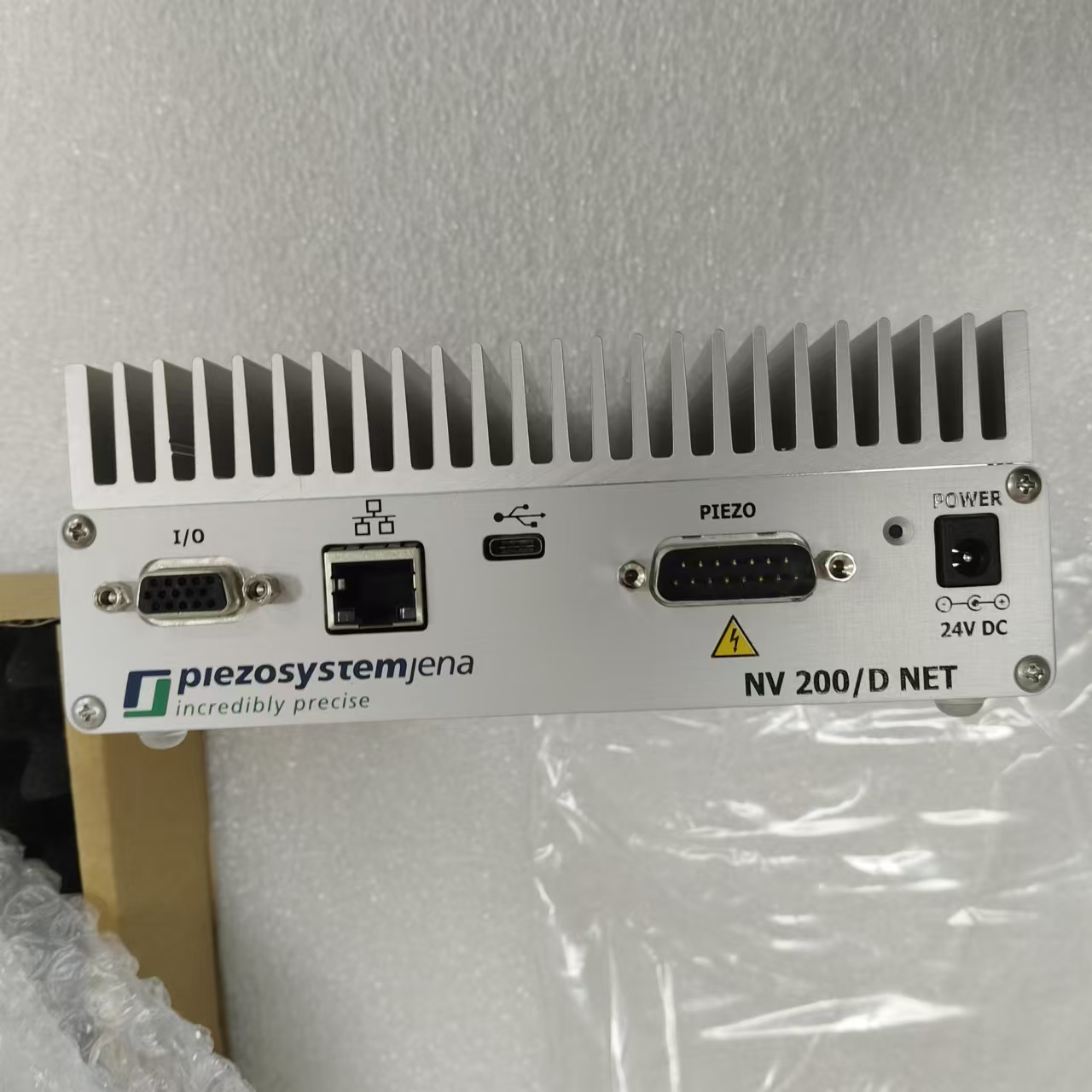

  执行器 / 测量连接器 “PIEZO”	15 针 D-Sub 插头
  安全功能	短路保护、过热保护
  显示屏（LED）	绿色 / 橙色 / 红色
  接口	USB、以太网
  接口连接器	USB-C、RJ45

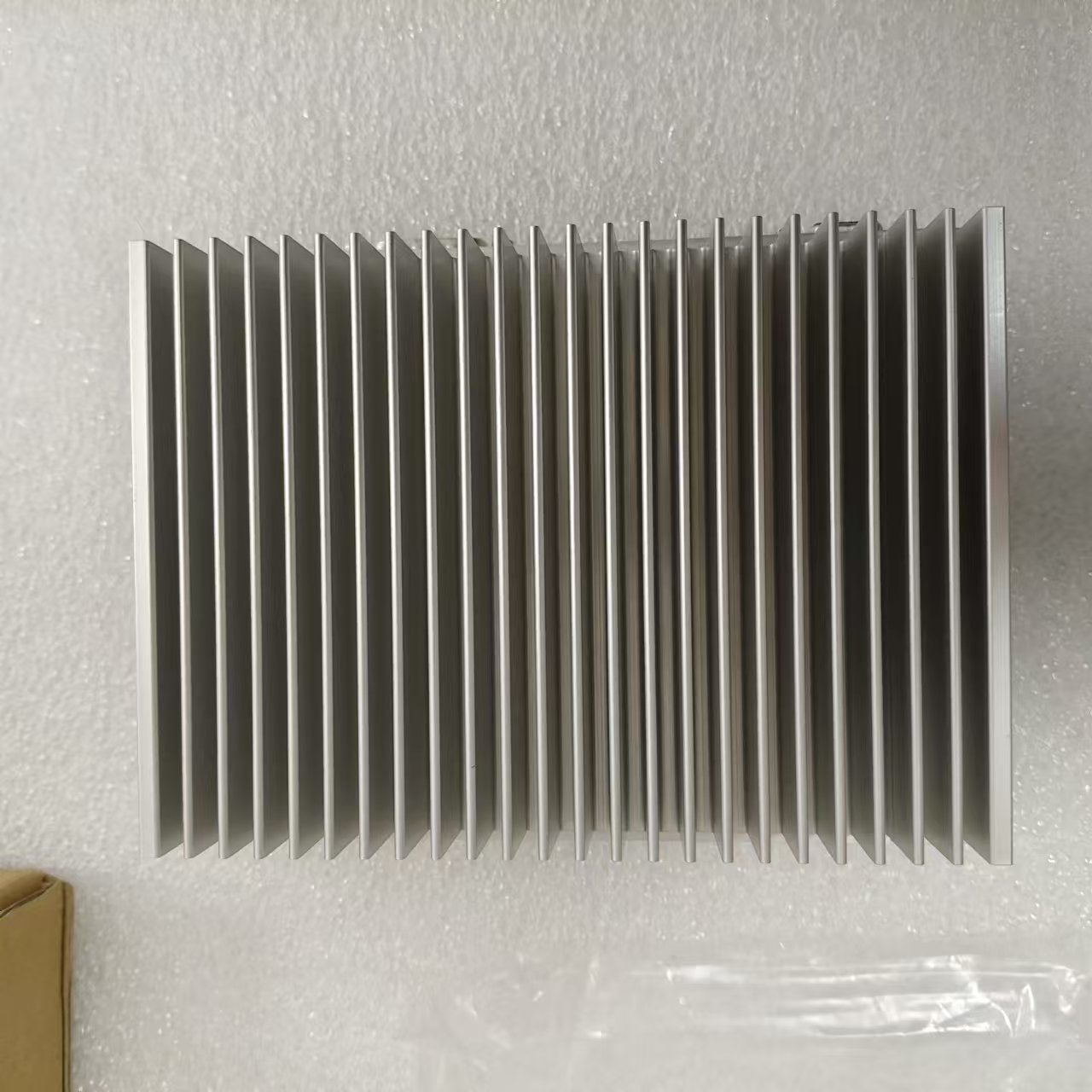

  冷却方式	被动冷却

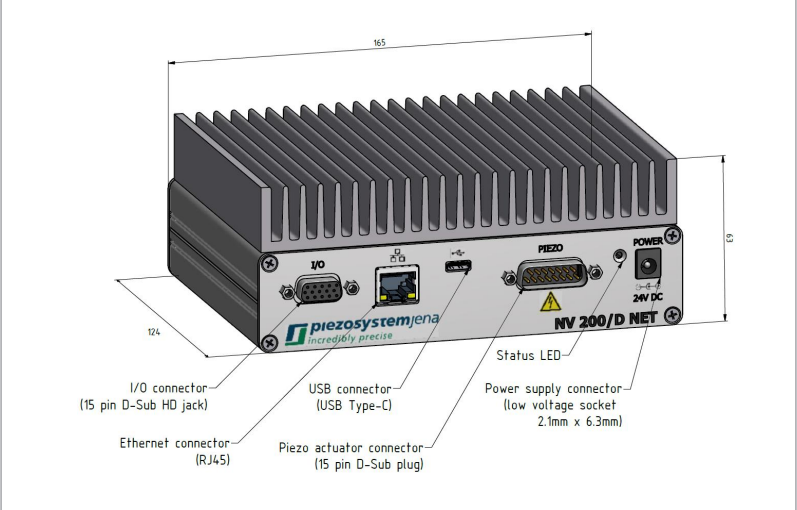

  尺寸（长 × 宽 × 高）	165 x 120 x 65 mm³
  重量	0.5 kg

  故障排除

  错误现象	可能原因及解决方法
  LED 灯红色	执行器与放大器未连接，检查执行器电缆是否损坏。
  LED 灯闪烁红色	设备不支持 nanoX 模式。
  闭环中执行器在共振频率振荡	PID 参数不合适，尝试 kp=0, ki=10, kd=0。
  无法通过 USB 通信	拔下并重新插入 USB 电缆，重启或重新连接终端应用。
  IP 搜索未找到设备	检查网络连接电缆、电源（通电设备 LED 必须亮起）、PC 和路由器防火墙（UDP 30718） 在以太网配置中启用 “Port 77FE”。
  尽管 IP 搜索找到设备但无法通过 Telnet 连接	其他程序或计算机已连接设备（Telnet 一次仅允许一个连接） 计算机与设备不在同一子网，设置静态 IP 或更改子网地址 检查防火墙 TCP 端口 23，确保以太网配置中端口为 23。
