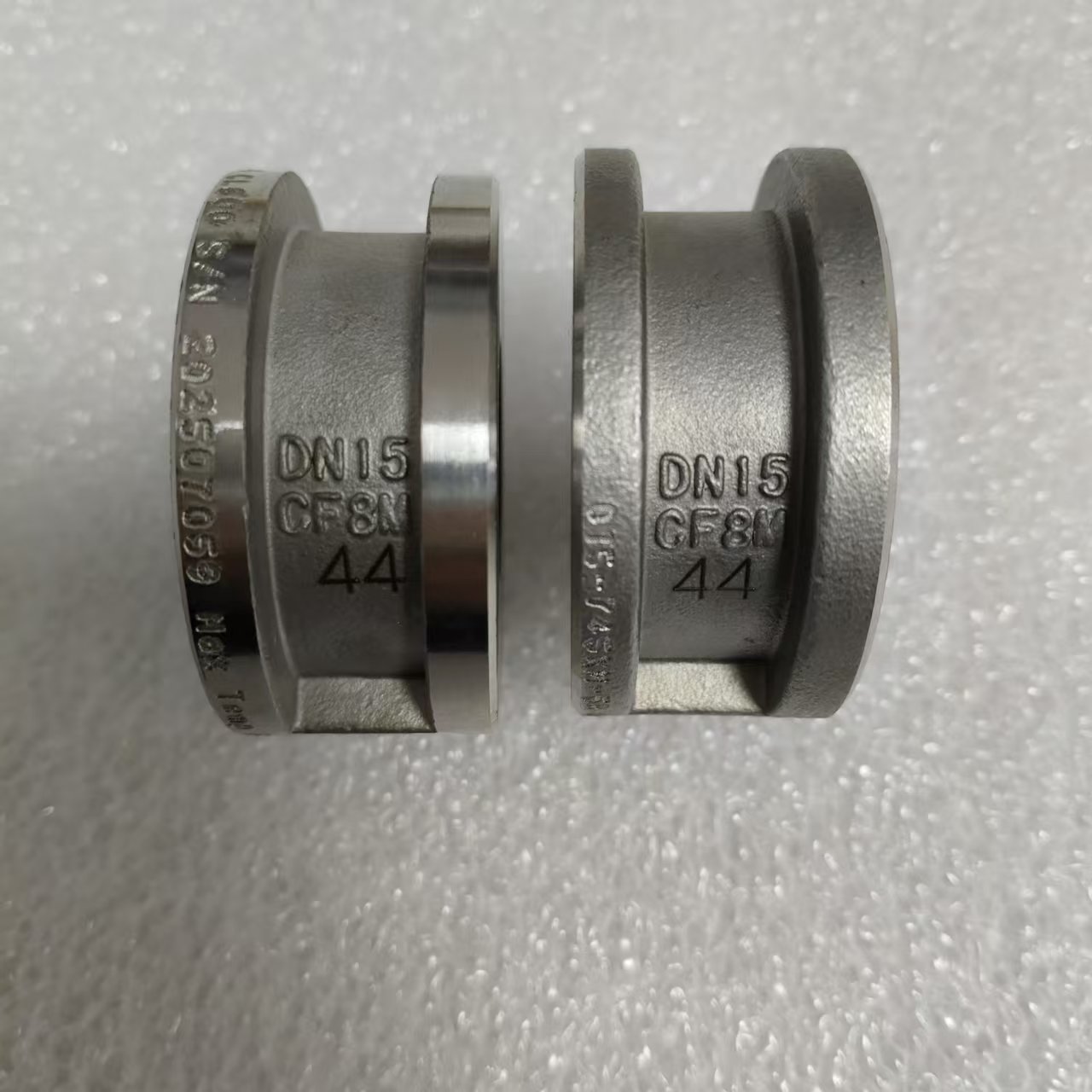

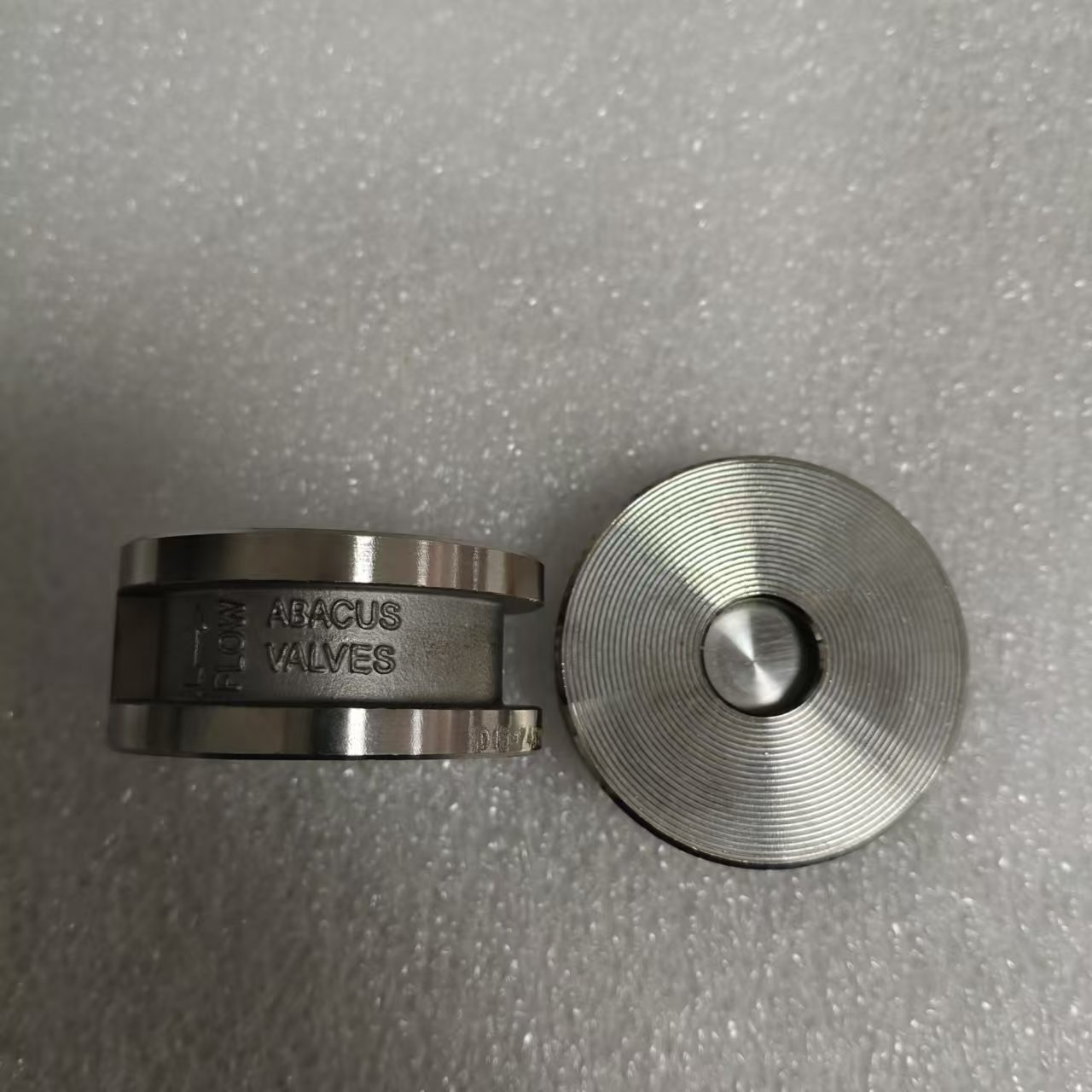

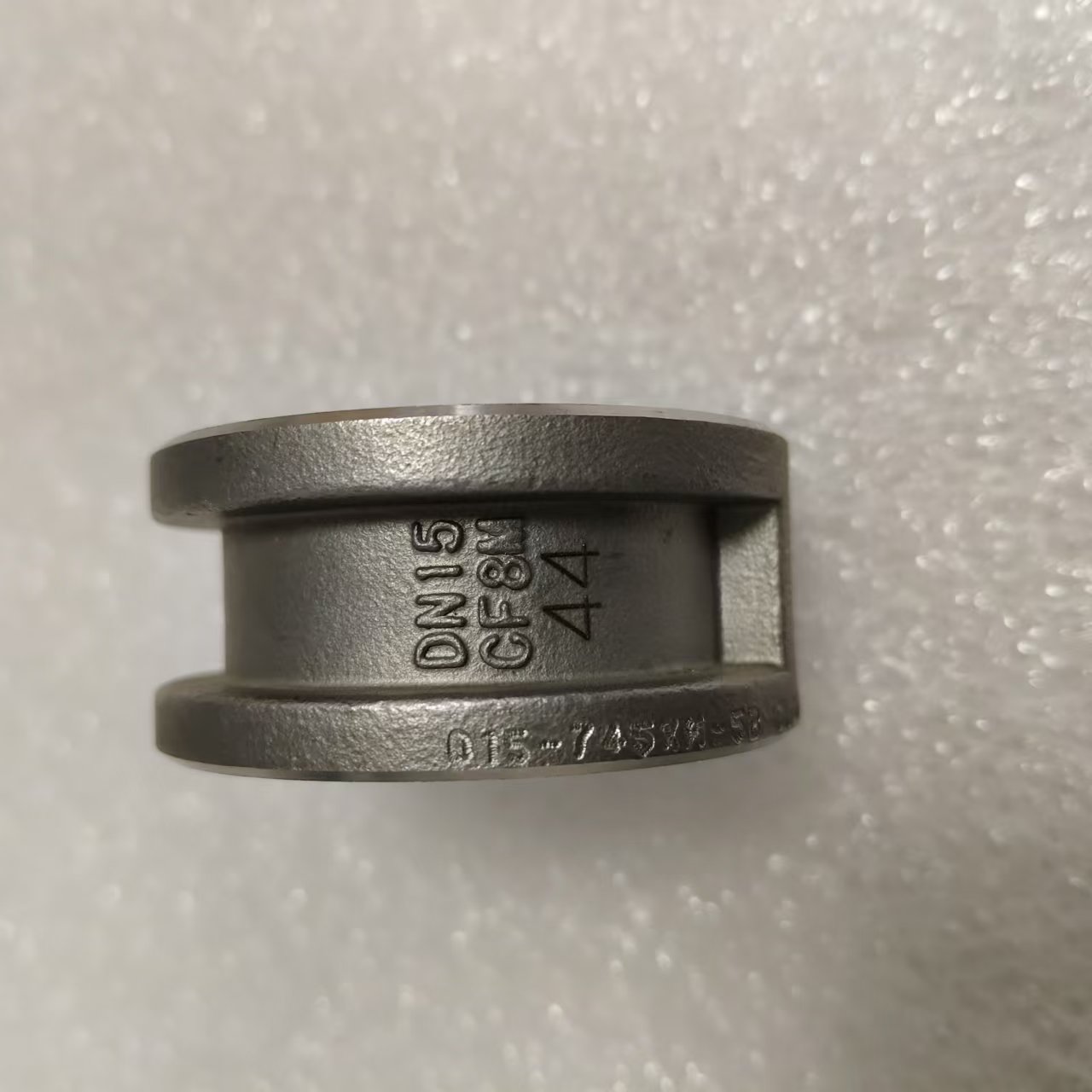

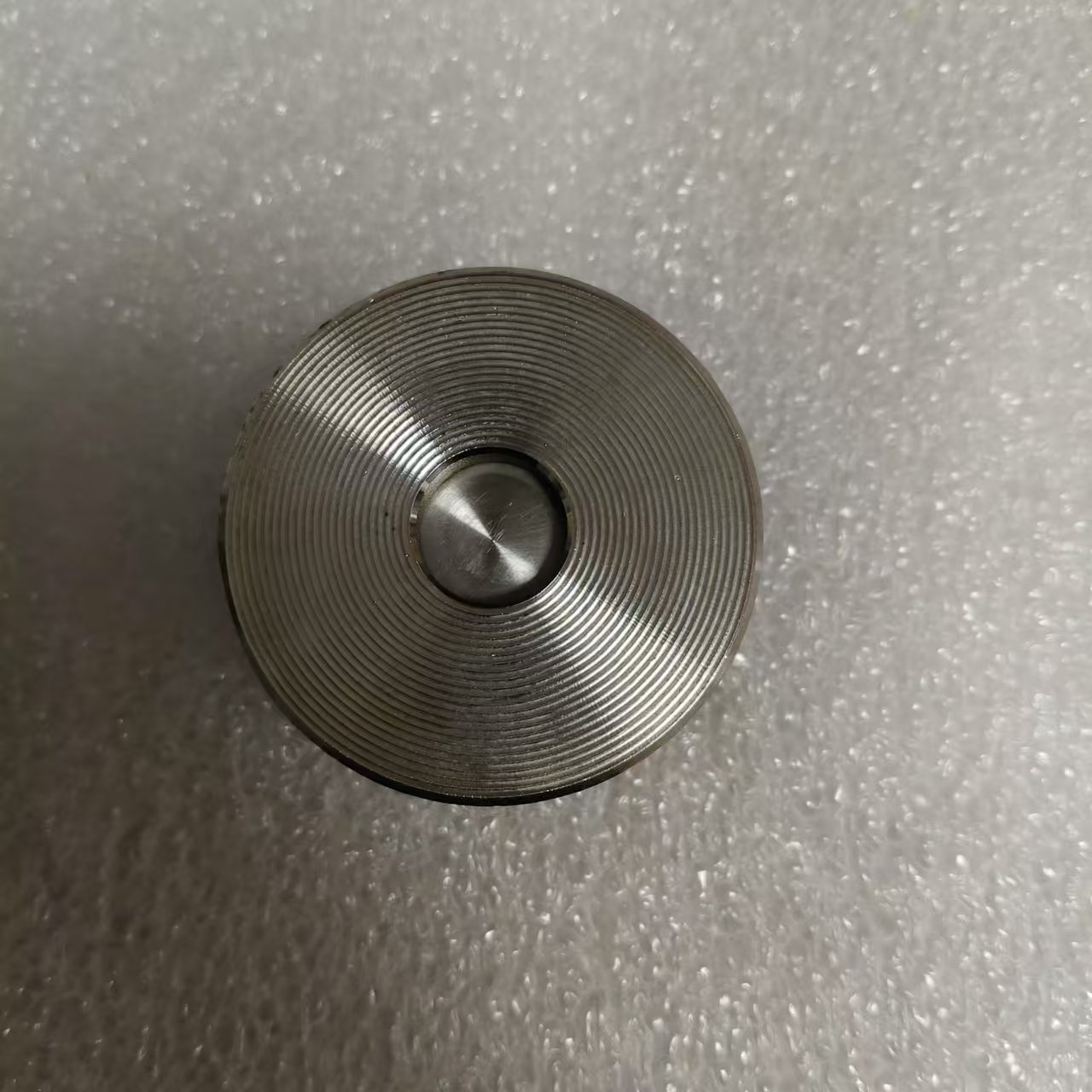

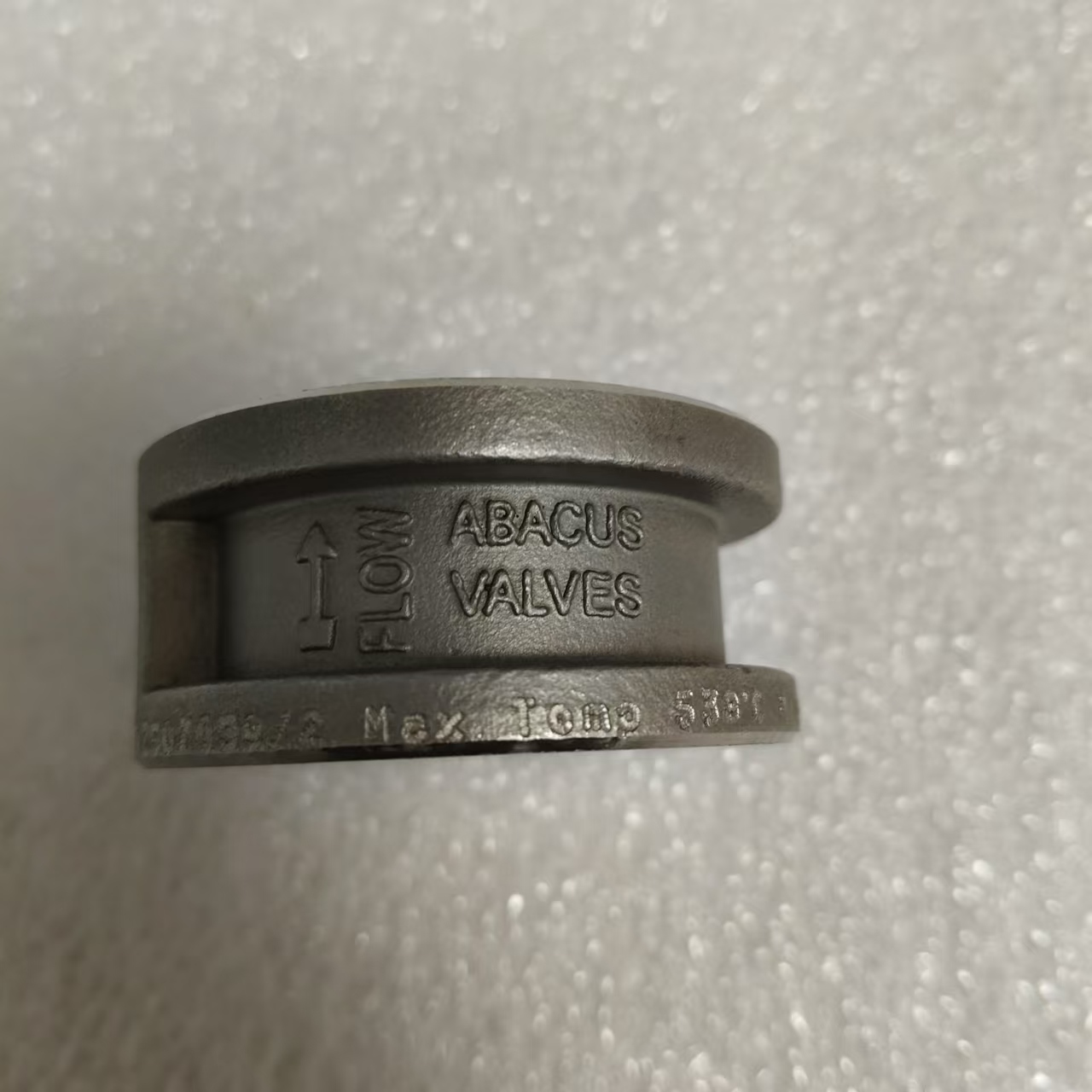

扫一扫，手机浏览- Abacus Valves 弹簧盘式止回阀015-745XM-5B7X5
详细信息
品牌：Abacus Valves 型号：015-745XM-5B7X5 加工定制：否 材质：不锈钢 连接形式：法兰 种类：盘式弹簧 公称通径：请详询 mm 适用介质：水;蒸汽;各种高腐蚀化学介质 形态：弹簧式 压力环境：常压 工作温度：高温 流动方向：单向 产品介绍
长型弹簧式阀瓣及 Abacus Valves 产品体系说明
一、长型弹簧式阀瓣
（一）特殊特性
- 重量轻、结构紧凑，兼具经济实惠与易安装优势
- 采用弹性阀座实现紧密关闭，具备防 slam 功能
- 完全符合 BS 7438 和 EN 558.2 面间距标准，适配垂直管道与凸面法兰
（二）适用型号与流量
适用型号为 715、745、775 ，用于流量相关场景（文中未明确流量具体参数 ）。（三）部件材质（见表 A ，部分关键说明 ）
部件 材质 / 参数说明 阀体 可选青铜、316 不锈钢、哈氏合金 阀瓣 可选青铜、316 不锈钢、哈氏合金 固定器 可选蒙乃尔合金、316 不锈钢、哈氏合金 阀座 无单独材质列项，不同后缀对应不同适用温度：
- 金属后缀‘M’：适配 538°C、260°C、675°C 温度
- 氟橡胶后缀‘V’：适配 204°C 温度
- 聚四氟乙烯后缀‘P’：适配 250°C 温度
- 氯丁橡胶后缀‘N’、丁腈橡胶后缀‘B’、三元乙丙橡胶后缀‘E’：均适配 120°C 温度
- 聚醚醚酮后缀‘K’：适配 250°C 温度弹簧 因科镍合金 - X - 750（后缀‘X’ ）、哈氏合金（后缀‘H’ ） （四）主要尺寸（公称尺寸以‘DN’毫米为单位 ）
公称尺寸‘DN’ 15 20 25 40 50 65 80 100 出口孔径‘ID’（毫米） 23 28 34 50 61 76 92 112 长度‘L’（毫米） 25 32 36 45 56 63 71 80 外径‘OD’（毫米） 需参见第 2 页外径图表 重量（千克） 0.2 0.4 0.8 1.2 2.0 3.0 4.5 6.6
工作压力*高可达 100 巴（表压 ）。（五）对夹式止回阀外径表（部分关键尺寸对应 ）
尺寸（毫米） 尺寸（英寸） 适配压力标准（PN6 等）及对应外径（毫米，示例 ） 15 0.5 PN6 对应 45 等，ANSI 150 对应 48 等（完整需参照全表 ） 20 0.75 PN6 对应 55 等，ANSI 150 对应 57 等（完整需参照全表 ） 25 1.0 PN6 对应 65 等，ANSI 150 对应 67 等（完整需参照全表 ） 40 1.5 PN6 对应 88 等，ANSI 150 对应 86 等（完整需参照全表 ） 50 2.0 PN6 对应 98 等，ANSI 150 对应 105 等（完整需参照全表 ） 65 2.5 PN6 对应 118 等，ANSI 150 对应 124 等（完整需参照全表 ） 80 3.0 PN6 对应 134 等，ANSI 150 对应 137 等（完整需参照全表 ） 100 4.0 PN6 对应 154 等，ANSI 150 对应 175 等（完整需参照全表 ）
注意：上述止回阀不适用于往复泵、压缩机等产生强烈脉动流的场合 。二、Abacus Valves 公司及产品体系
（一）公司概述
Abacus Valves 1988 年成立，专注为过程和能源行业制造、供应对夹式止回阀。凭借精准把握客户需求、成本效益优与交付准时的优势，持续发展壮大 。（二）技术与生产
- 设计开发：团队运用前沿 CAE 技术，借 3D CAD、有限元分析（FEA）、计算流体动力学（CFD）软件，持续优化产品系列，还可承接定制化设计制造项目 。
- 生产制造：携手合作伙伴投资 CNC 与传统机床，推进产品契合严苛工艺标准 。
- 质量保障：以 “员工参与持续改进” 为原则，凭质量保证体系推进提升；所有阀门依适用国家标准制造，公司质量体系通过 ISO 9001 认证 。
（三）销售服务
位于 Kilbirnie 工厂的内部销售团队，可提供商业、技术协助及现场技术支持；英国境内构建库存商 / 分销商网络，保障完整阀门包供应 。（四）应用与产品
- 应用领域：覆盖石油、汽车、机械制造、重工、液化气、水处理、环保等行业 。
- 产品类型：轴向止回阀、双板止回阀、单板止回阀、塑料衬止回阀等 。
- 主要型号体系
- 轴向止回阀：3X7 系列（喷嘴止回阀 ）、3X5 系列（喷嘴止回阀 ）、9X5 系列（弹簧盘晶圆止回阀 ）、545 系列（短型弹簧盘 ）、7X5 系列（短型弹簧盘 ）
- 双（双）板止回阀：4X7 系列（长型双板止回阀 ）、4X4 系列（双法兰双板止回阀 ）、9X7 系列（短型双板止回阀 ）、9X9 系列（长型双板止回阀 ）
- 单板止回阀：5X6 系列（短型摆动型止回阀 ）、5X7 系列（长型摆动型止回阀 ）、5X8 系列（长型弹簧摆动型止回阀 ）、5X9 系列（全孔弹簧摆动型止回阀 ）、7X6 系列（短型摆动型止回阀 ）、7X9 系列（全通径摆动型止回阀 ）、9X6 系列（短型弹簧摆动型止回阀 ）
- 塑料内衬止回阀：743X 系列（弹簧盘止回阀 ）、943X 系列（摆动式止回阀 ）、7X0 系列（摆动式止回阀 ）、7X1 系列（弹簧盘止回阀 ）、7X2 系列（短型摆动式止回阀 ）、7X4 系列（短型双板止回阀 ）、9X2 系列（短型摆动式止回阀 ）、9X4 系列（长型双板止回阀 ）
天津瑞思拜科技有限公司（Tianjin Risby Technology Co.,Ltd）是一家从事工业设备、自动化产品，仪器仪表等进口工业品服务商，提供过程控制技术咨询，工业自动化集成设计与改造，成套设备与技术引进等工业技术应用及产品供应服务。产品广泛应用于能源化工、汽车制造、冶金、石油、航空航天、电力、电子、食品饮料、制药、注塑、橡胶、医疗等行业。瑞思拜与欧美众多厂家达成战略合作，为中国制造业赋能，提供一个以工业品为依托，集售前选型，产品销售，技术服务，安装调试，售后服务于一体的平台。
我们是德国 RVT SYSTEME搅拌器、德国 DOSTMANN 温湿度测量仪、英国 LEO BODNAR 视频信号测试仪、英国 LEVEL DEVELOPMENTS 倾角仪、德国 NEDO 激光测量仪、比利时 AGFA等多家产品的合作代理商。
欢迎致电，期待与您的合作！
-
天津瑞思拜科技有限公司联系电话18202625585
Abacus Valves 弹簧盘式止回阀015-745XM-5B7X5
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 个
￥999.00
- 产品型号：015-745XM-5B7X5
- 品 牌：Abacus Valves
- 所 在 地：天津
- 更新日期：2025-07-25
选择 1个起售 ￥999.00 库存充足 -+合计：1个总价：999.00元（联系我时，请说明是从谷瀑网看到的，谢谢！）店内推荐产品
