品牌：Lumiglas Lumistar 加工类型：否 视窗材质：—— 密封件材质：不锈钢304 密封面：平面（FF） 尺寸：尺寸涵盖 65、80、100、125 适用对象：高光输出的小型系统灯具 型号：PAPENMEIER ME-LED 产品介绍
Lumiglas Lumistar ME-LED 灯具视镜与照明接口组合装置PAPENMEIER
Lumistar Luminaire ME-LED 灯具技术参数及说明
一、基本信息
型号规格
Lumistar Luminaire ME-LED，尺寸涵盖 65、80、100、125 系列。适配场景
适用于视镜与照明接口组合装置，可适配符合 DIN 11851 标准或类似标准的圆形螺纹式视镜配件，公称直径范围为 DN 65 至 DN 125。二、应用场景
适用于照亮非爆炸性作业区域内的管道、实验室搅拌器，以及容器、储罐、搅拌设备和其他封闭容器的内部，尤其适用于食品加工厂等场景。三、防护与安全参数
- 防护等级：正确安装后，符合 EN 60529/DIN VDE 0470 第 1 部分标准的 IP 65 防护等级，具备防尘和防溅水能力。
- 电缆入口处允许环境温度：40°C
- 安全提示：请勿直视光源，以免影响视力！
四、电气参数
参数 详情 工作电压 / 功率 ME 65-LED 和 ME 80-LED：12-24 V DC – 1.5 W
ME 100-LED 和 ME 125-LED：24 V AC/DC – 2.0 W色温 5000 K 光通量 1.5 W 对应 104 流明，2.0 W 对应 170 流明 光束角度 26° 或 33° 附加电源 可按需提供变压器或电子电源 内置开关 可提供带内置按钮开关或不带内置按钮开关的版本 接线提示 机械安装完成前，请勿将灯具接入电源 五、电气连接
标配电缆
出厂预装 3 米耐温连接电缆（Lapptherm 105，耐温高达 90°C），已连接至灯具，可直接投入使用；其他长度电缆可按需定制。接线方式
将连接电缆接入电压源时需注意极性要求，具体如下：导线颜色 12-24 V DC 24 V AC/DC 棕色 （+） （,） 蓝色 （–） （,） 绿 - 黄双色 （） （） 六、机械安装步骤
- 注意开槽盖螺母的相关要求（详见表格）。
- 松开螺纹式视镜配件的开槽盖螺母。
- 将开槽盖螺母套在连接电缆和灯壳上。
- 确保视镜在配件中定位正确。

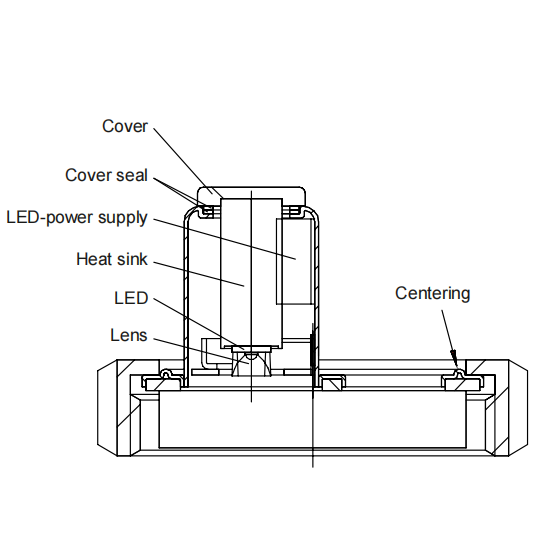

- 对焦灯具，确保与开槽盖螺母上的定心部件对齐（参考示意图）。
- 灯具安装好后，将开槽盖螺母拧紧在焊接接头上。
七、结构与材质
主体材质
灯具采用不锈钢 1.4301 制成，适用于食品加工、制药等行业。部件设计
- 灯具盖（2）配有弹性平密封垫，并旋入灯具壳体（1）。
- 带独立密封盖（5）的按钮开关是短时操作的标准配置。
- 通过电缆密封接头（3）实现电气电缆连接。
八、尺寸与连接数据
规格 项目 ME 65-LED ME 80-LED ME 100-LED ME 125-LED 适配公称直径（DN） 符合 DIN 11851 标准的螺纹式视镜配件 65 80 100 125 工作电压（V） - 12-24 DC 12-24 DC 24 AC/DC 24 AC/DC 功率（W） - 1.5 1.5 2.0 2.0 尺寸（mm） D 89 102 122 152 d 86 99 119 149 a 35 35 48 48 h 50 50 65 65 螺母开口尺寸（d8，mm） 符合 DIN 11851 标准 80 94 115 138 重量（含电缆，约 kg） - 0.340 0.360 0.460 0.480 零件编号 带按钮开关 3544.501.00 3544.521.00 3544.541.00 3544.561.00 不带按钮开关 3544.502.00 3544.522.00 3544.542.00 3544.562.00 组合说明
Lumistar ME 125-LED 灯具可与 Lumiglas 视镜擦拭器 SW I 组合使用。关于我们
