产品介绍

PAPENMEIER Lumiglas Lumistar USL 07-LED 鲁米灯具、视镜灯



基本特性

• 安装场景：这款视镜灯具设计用于通用场景，适合安装在视镜与照明组合接口（单法兰版本）或双独立接口（双法兰版本）上。

• 设计与照明特点：设计紧凑，照明输出强劲，提供无眩光照明；适配类似 DIN 28120/DIN 28121 标准的圆形视镜配件、类似 DIN 11851 标准的螺纹式视镜配件以及目视流量指示器配件。

• 采光优势：采光口宽敞，旋入式透镜孔径设计优化。

应用场景

适用于照亮容器、储罐、搅拌设备、料仓和其他封闭容器及反应器的内部，也可用于目视流量指示器。适合食品加工行业使用。

防护等级与运行条件

• 防护等级：符合 DIN EN 60529/DIN VDE 0470 第 1 部分标准的 IP 65 和 IP 67 防护等级，具备防尘和防低压喷水能力。

• 运行注意事项：

  • 不受容器内部真空或压力影响。

  • 严禁将视镜灯具替代盖法兰、完整视镜法兰组件，或单独用于封闭容器接口。

  • 警告：请勿直视光源，以免影响视力！

  • 该类型 Lumistar 灯具允许在 60°C 的环境温度下使用。

电气参数

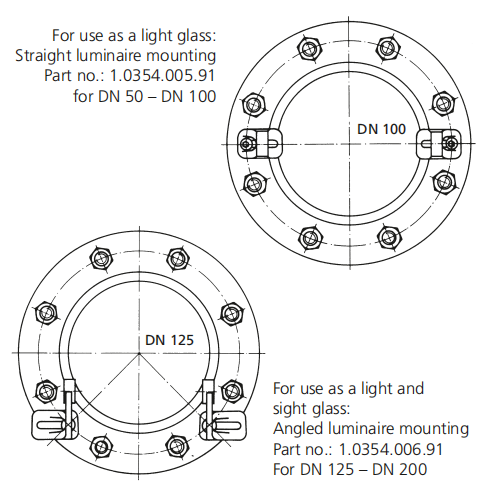

安装方式

通过专用安装件实现简便安装：

• 对于圆形视镜配件和目视流量指示器：灯具通过安装附件固定在盖法兰上。

• 对于螺纹式视镜配件：灯具紧固在开槽螺母上。

适配公称尺寸

Lumistar USL 07-LED 灯具适配以下公称尺寸：
a) 类似 DIN 28120 标准的圆形视镜配件：DN 50 及以上
b) 类似 DIN 28121 标准的圆形视镜配件：DN 80 及以上
c) 目视流量指示器：DN 50 及以上
d) 类似 DIN 11851 标准的螺纹式视镜配件：

• DN 100、DN 125：通过单独的法兰适配器安装

• DN 150 及以上：通过灯具安装附件安装

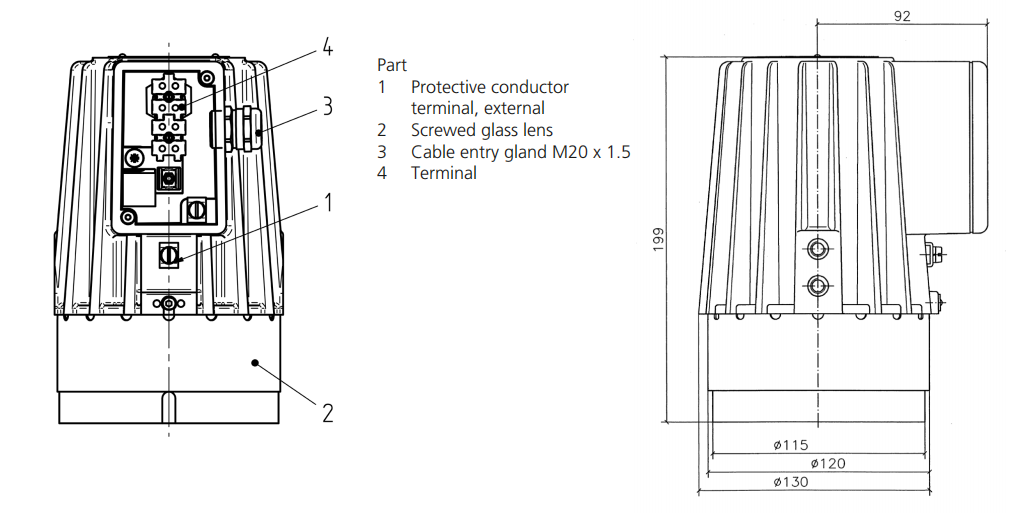

尺寸与部件说明

部件标识

1. 外部保护导体端子

2. 旋入式玻璃透镜

3. 电缆密封接头（M20×1.5）

4. 端子

部件材质

• 灯具主体：耐腐蚀铸铝合金（GK-ALSi10Mg）

• 保护导体端子：灯具内腔已预接线，外壳外部设有额外保护导体端子

• 采光口：由铝环、玻璃透镜及 Viton 密封件组成

• 安装部件：G-Al Si 10 Mg（详见附件）

• 重量（含端子盒）：3.9 kg

连接数据

附件

订购示例

例如：Lumistar USL 07-LED 灯具，230 V/14 W，零件编号 3541.288.00；带灯具安装附件，零件编号 0354.005.00


公司介绍

PAPENMEIER Lumiglas 企业发展历程

家族传承与管理沿革

公司起源与技术突破

电气工程师弗里德里希・霍斯特・帕彭迈耶在施韦特创立了 F.H. 帕彭迈耶有限公司（F.H. Papenmeier GmbH & Co. KG）。20 世纪 50 年代末，该公司为塑料行业的搅拌机生产电气控制装置，这些设备配备的视镜可用于观察生产过程。当时的容器通常装有两个玻璃部件：一个用于观察，另一个上方安装电灯以向封闭容器内提供光线。这种双重配置不仅使解决方案成本较高，且对于压力或真空容器内的工艺，持续监控的便捷性也有待提升。
为解决这一行业痛点，弗里德里希・霍斯特・帕彭迈耶研发出一种 “半月形灯具”。该灯具可直接安装在视镜上，实现了照明与观察功能的整合，使储罐无需额外开设开口。这一创新于 1960 年以 “带电照明视镜” 为名获得专利，并很快在化工、制药和食品行业得到广泛应用。如今，Lumiglas 品牌的灯具以 “Lumistar” 为产品名称推向市场，并全面采用了现代 LED 技术。
