路米星系列灯具 ESL 53LED

一、PAPENMEIER Lumiglas Lumistar带铰链支架的视镜灯ESL 53LED - KS技术参数

• 环境温度：常规运行 50°C，间歇运行时可达 70°C

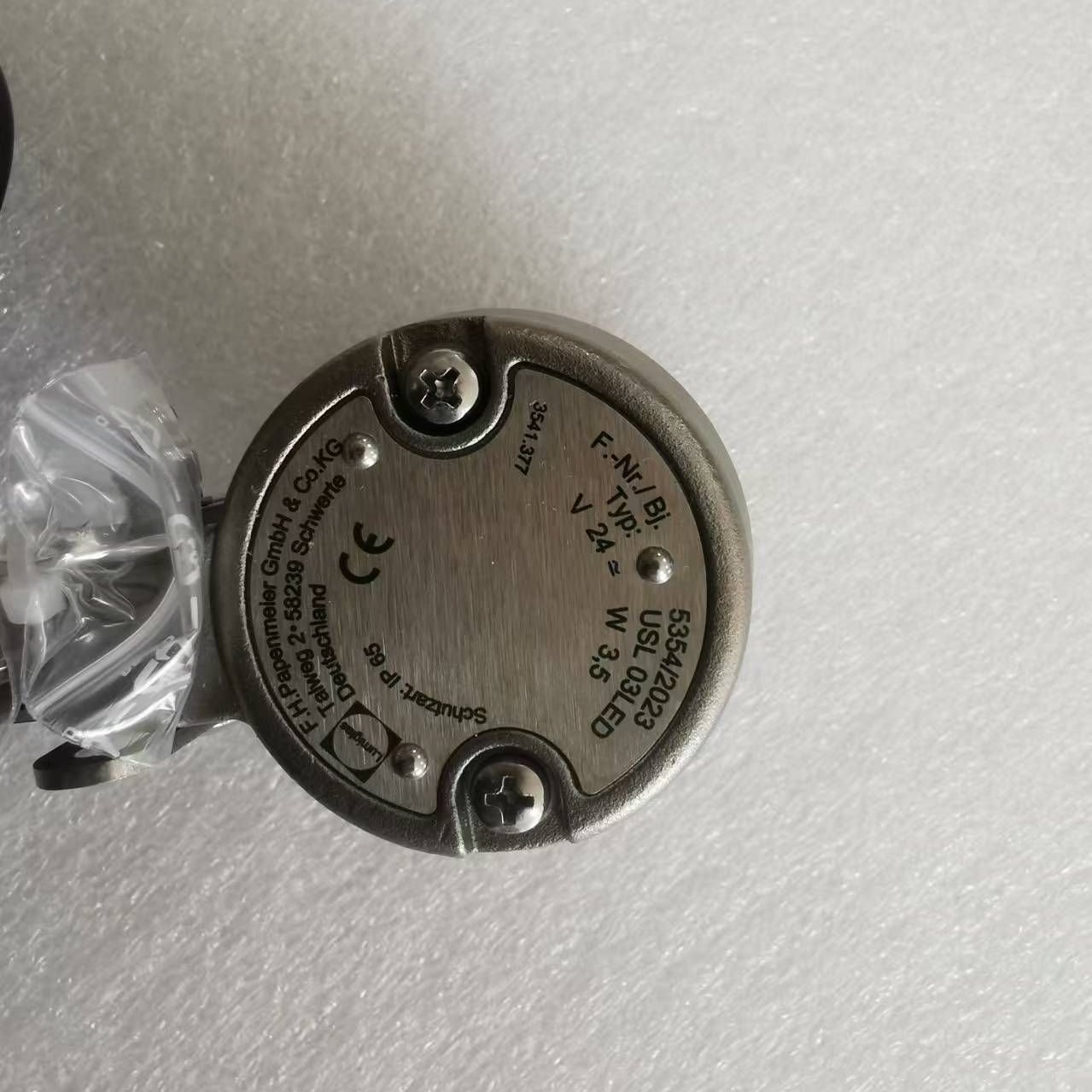

• 工作电压：24V 交直流通用
• 功率：7W LED
• 照明技术参数：
  • 色温：5700K（其他光色可按需定制）
  • 光通量：500 流明
  • 反射光束角：18° 或 30°
• 防护等级：正确安装后，防尘防水等级达到 IP 65（符合 EN 60529/DIN VDE 0470 第 1 部分标准），可防低压喷水。

二、PAPENMEIER Lumiglas Lumistar带铰链支架的视镜灯ESL 53LED - KS型号及特性

1. 型号分类

• ESL 53LED - KS 型：通用型，配备铰链支架，适用于组合式场景或分离式布置。
• ESL 53LED - B 型：特殊无菌版本，采用法兰安装方式，适用于安装在法兰、轴环等部件上；法兰安装式（单法兰版本适用于通用型视镜和采光口，双法兰版本用于分离式布置）。

2. 兼容性

• 兼容类似 DIN 11851 标准的圆形视镜螺纹配件，以及 METAGLAS BioControl 配件。
• 兼容类似 DIN 28120/DIN 28121 标准的圆形视镜配件。

三、PAPENMEIER Lumiglas Lumistar带铰链支架的视镜灯ESL 53LED - KS应用场景

四、PAPENMEIER Lumiglas Lumistar带铰链支架的视镜灯ESL 53LED - KS安装与公称尺寸

1. 安装便捷性

• 对于圆形视镜配件，灯具通过铰链支架固定在盖法兰上。
• 对于螺纹式视镜配件，灯具可通过法兰适配器或 Metaglas 装置进行固定。

2. 公称尺寸

• 类似 DIN 28120 标准的圆形视镜配件：DN 25 及以上
• 类似 DIN 28121 标准的圆形视镜配件：DN 40 及以上
• 类似 DIN 11851 标准的螺纹式视镜配件：DN 50 及以上

五、安装组件

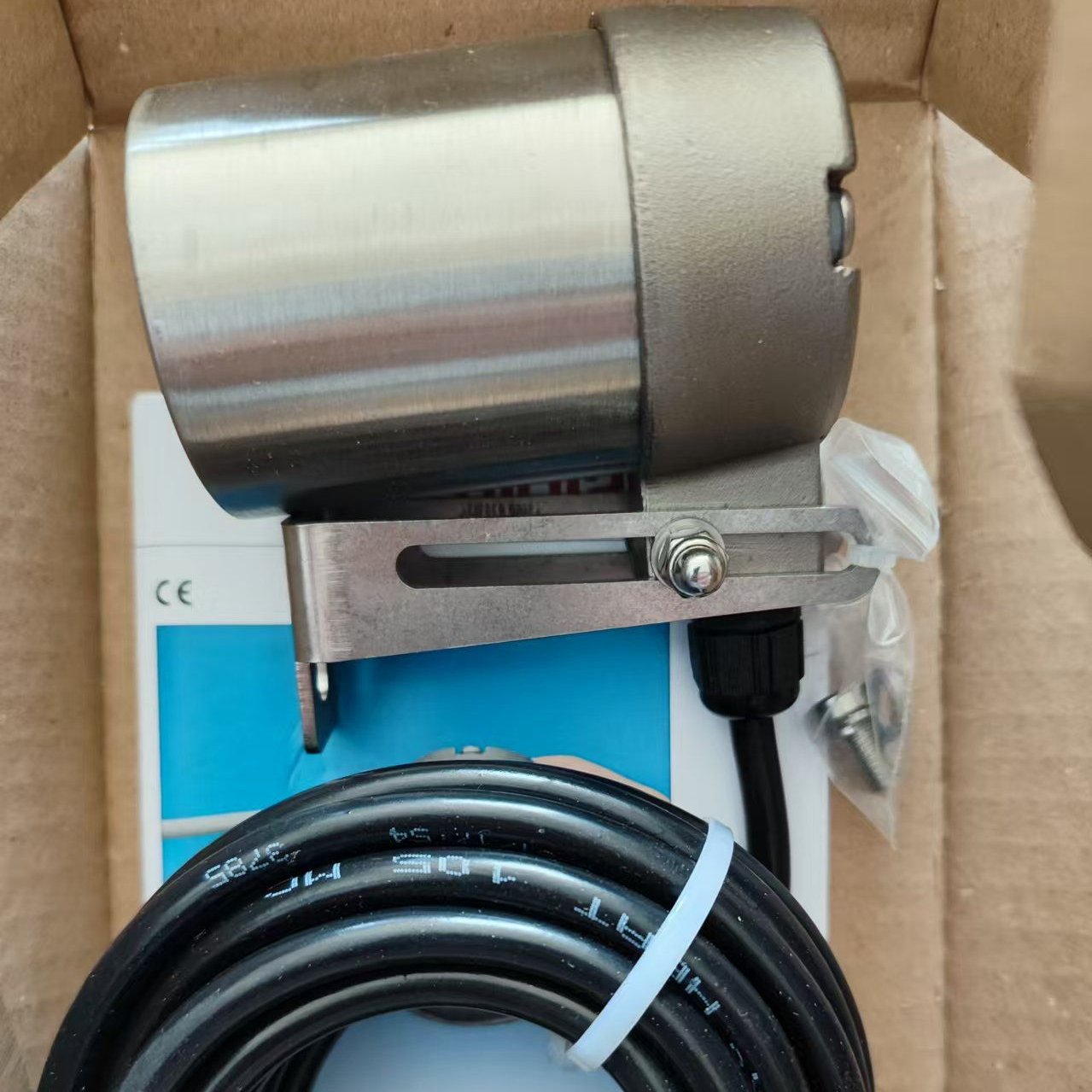

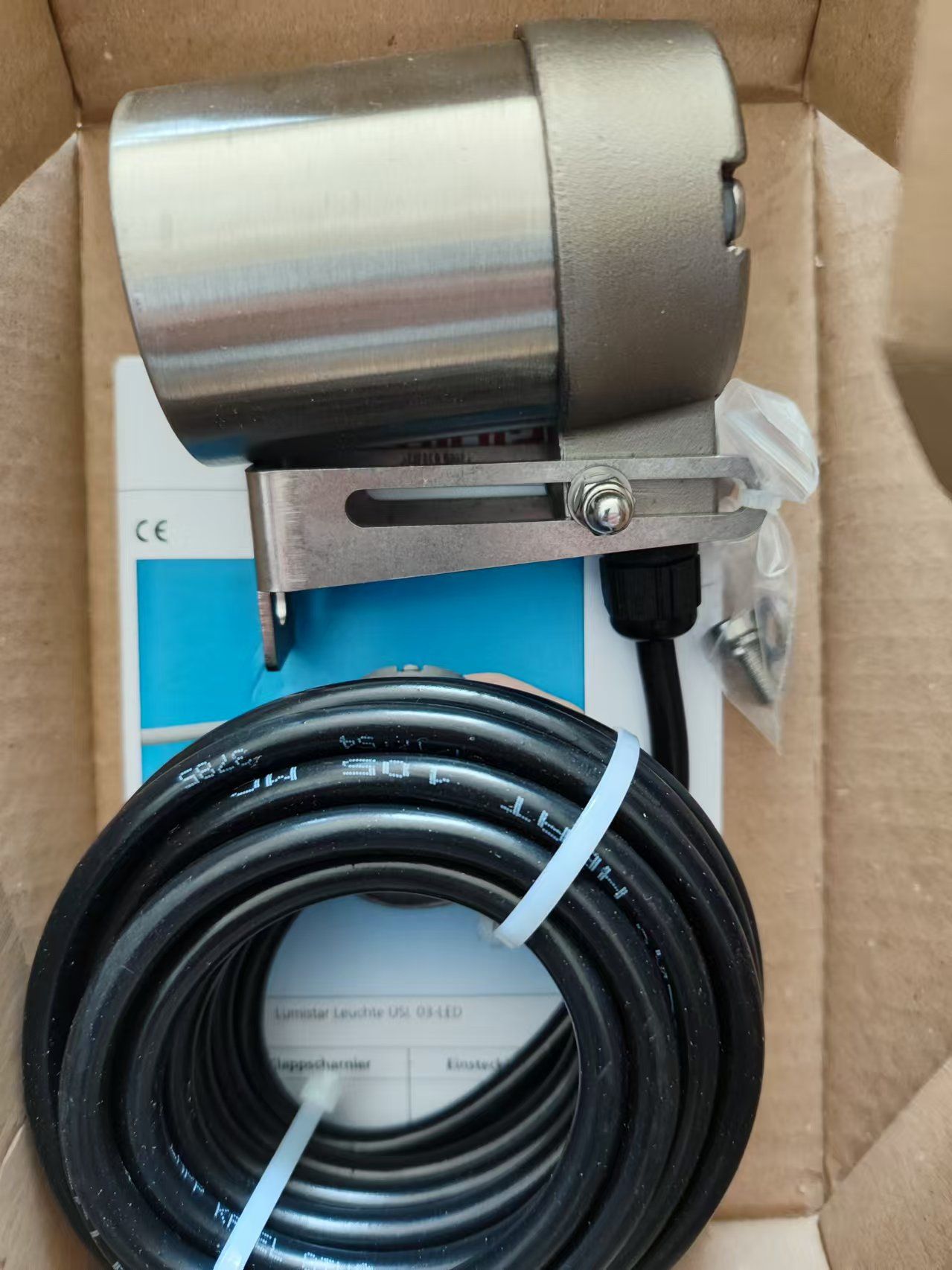

• ESL 53LED - KS 型：交货时包含铰链支架。
• ESL 53LED - B 型：用于螺纹式视镜配件安装的安装法兰（内法兰或带可视区域的灯具安装件）需单独订购。

六、部件、结构与材质

• 灯具主体：不锈钢 1.4404
• 铰链支架和螺纹式视镜配件法兰适配器：不锈钢 1.4301

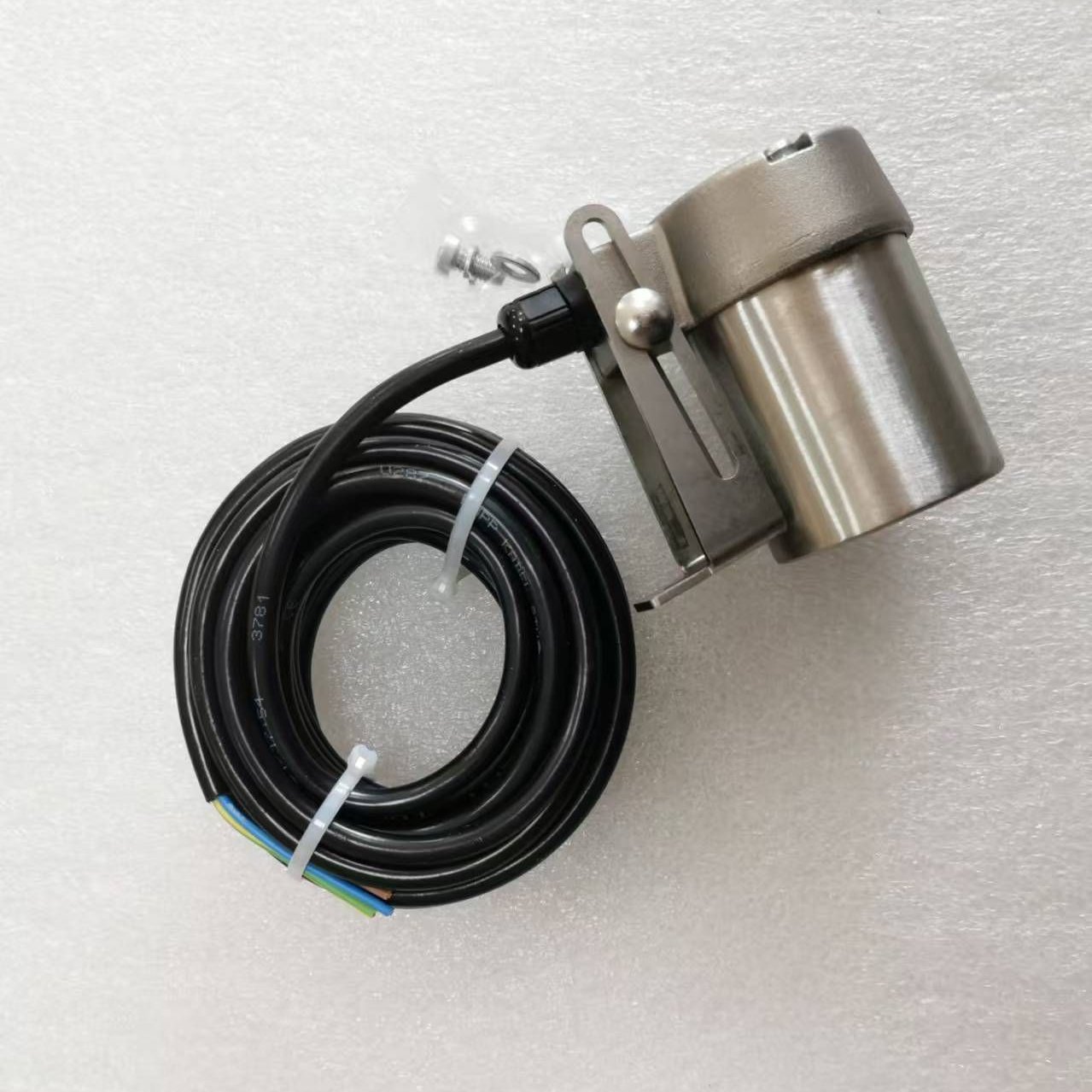

• 连接电缆：3 米（3×0.75mm²）工厂预装（其他长度可按需定制）
• 重量：1.1 千克（含铰链支架和电缆）

七、运行与电源

• 运行方式：设计用于连续运行；可提供带开关或按钮的版本（详见第 2 页表格）。
• 电源供应：可按需定制 230V 交流转 24V 交流的电源。

八、连接数据与附加设备

1. 连接数据（型号与零件编号对应表）

2. 附加设备（仅适用于 ESL 53LED - B 型）

九、订购示例
