美国CTC多功能加速度传感器、加速器AC102 - 1A/VE801/TRCA330

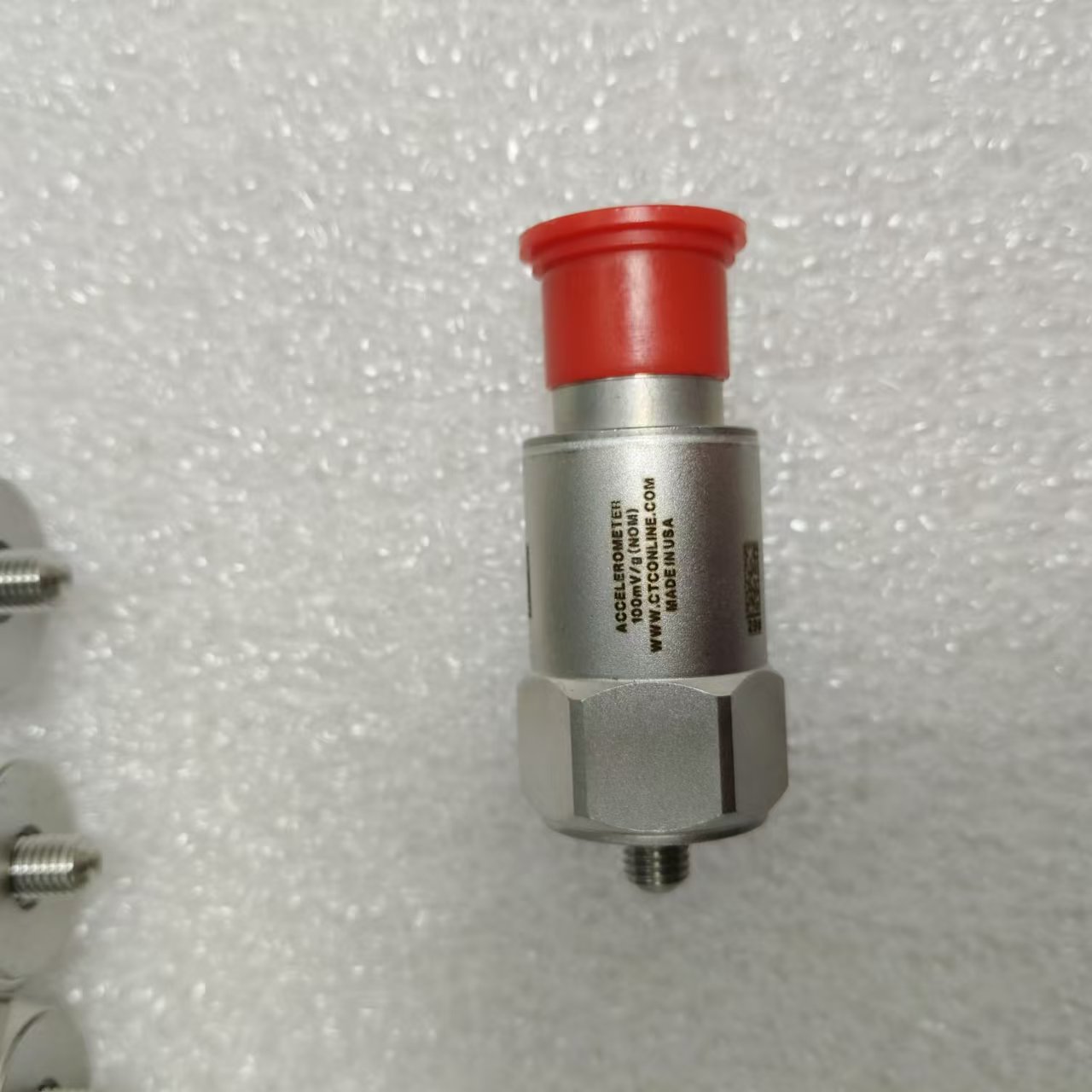

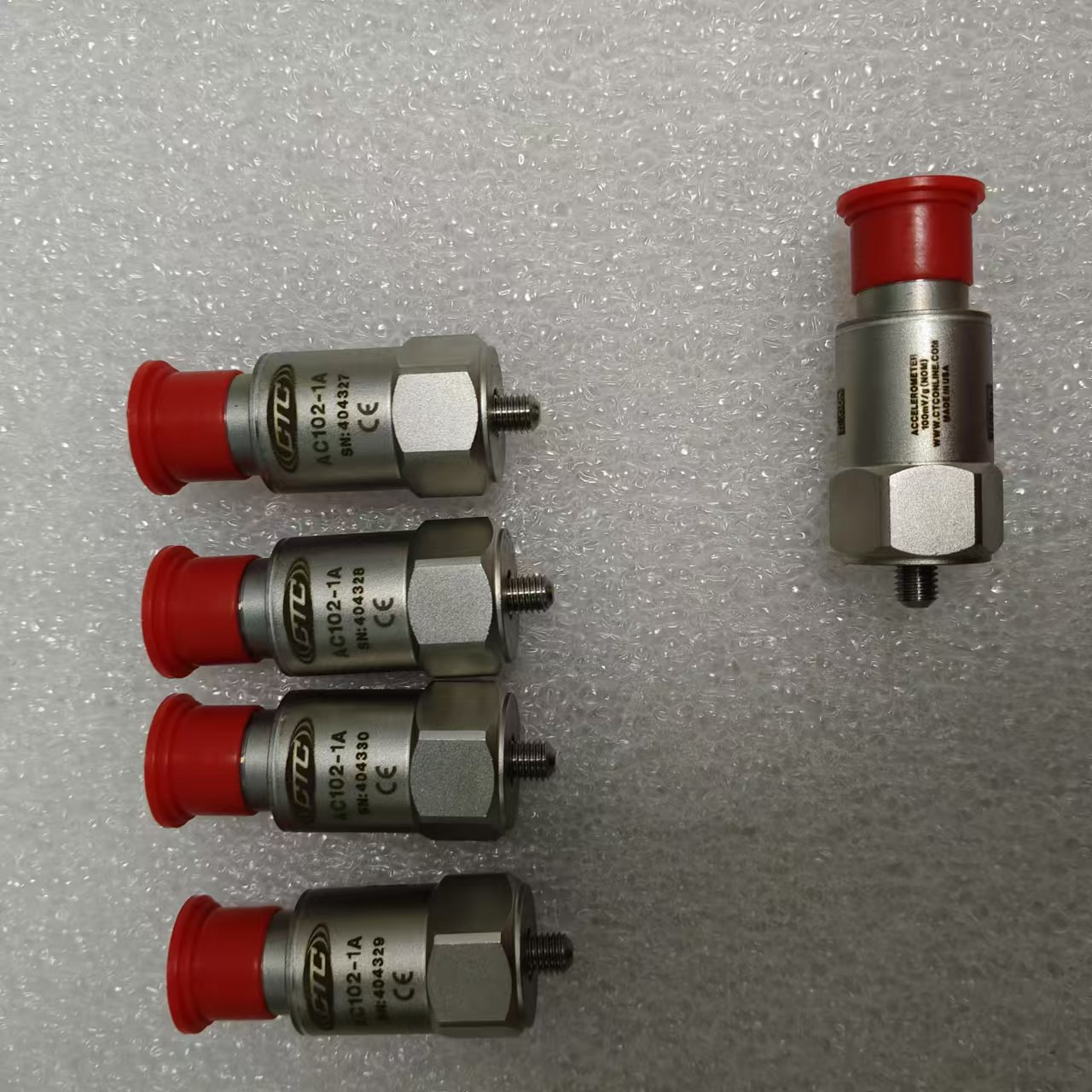

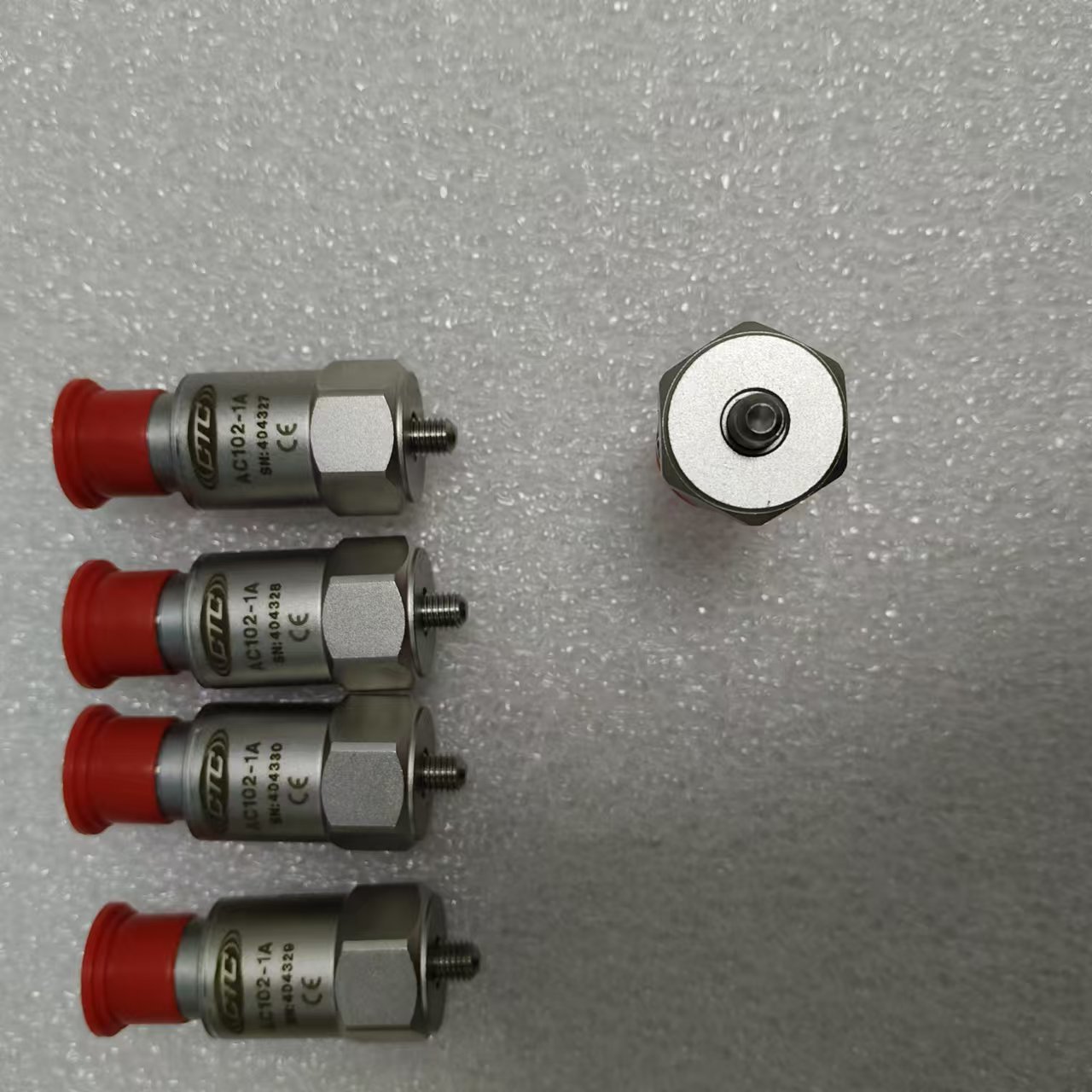

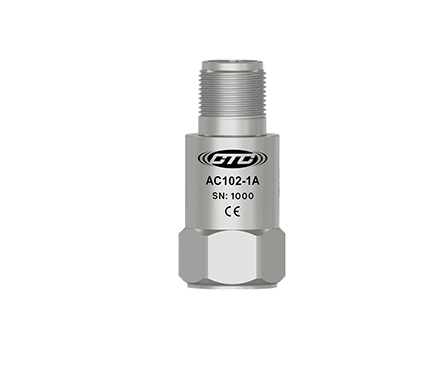

AC102-1A 产品详细参数

一、基础信息

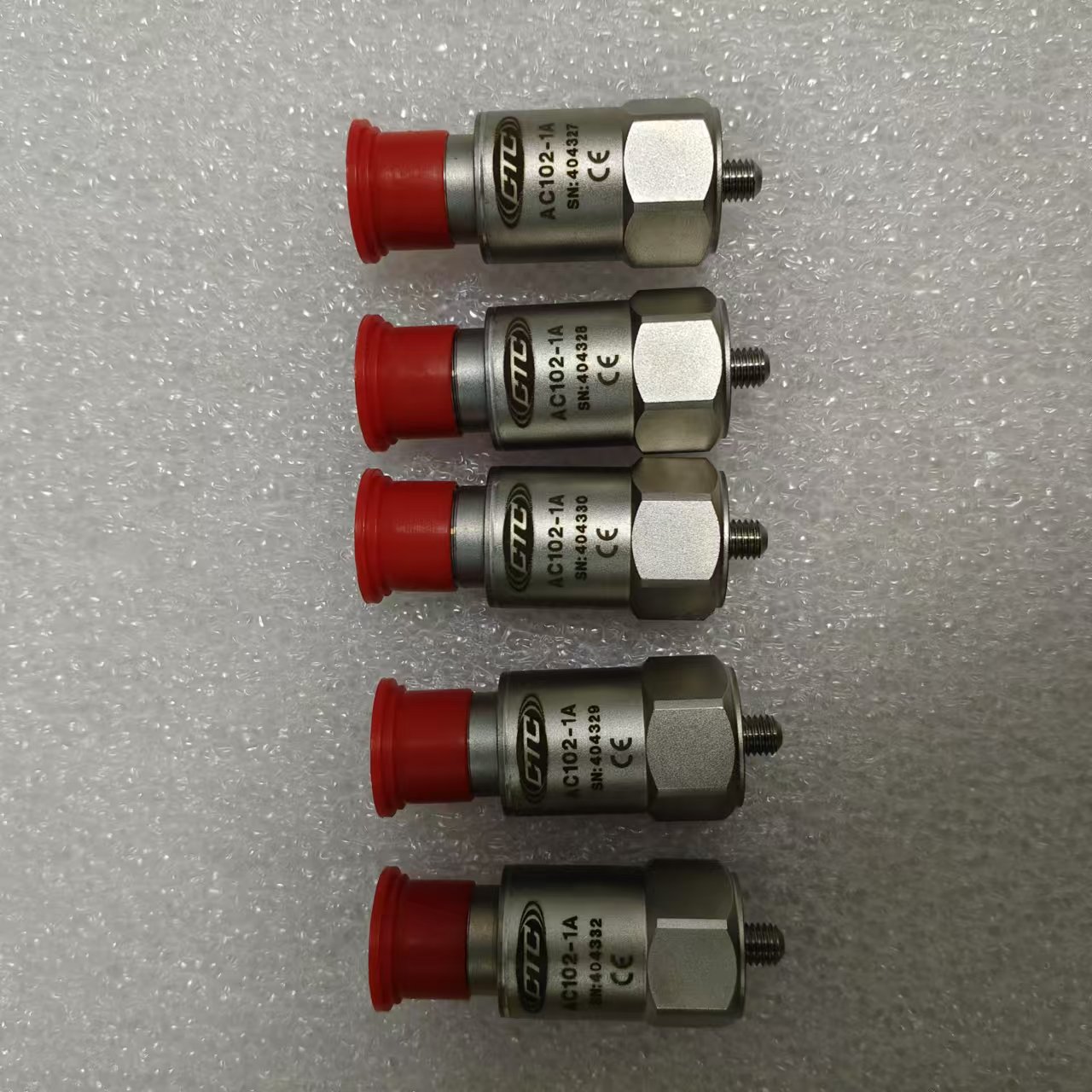

• 型号：AC102-1A
• 序列号：1000 CE
• 产品类型：AC102 系列振动分析硬件，多功能加速度传感器
• 认证资质：通过 CE 认证

二、核心技术特性

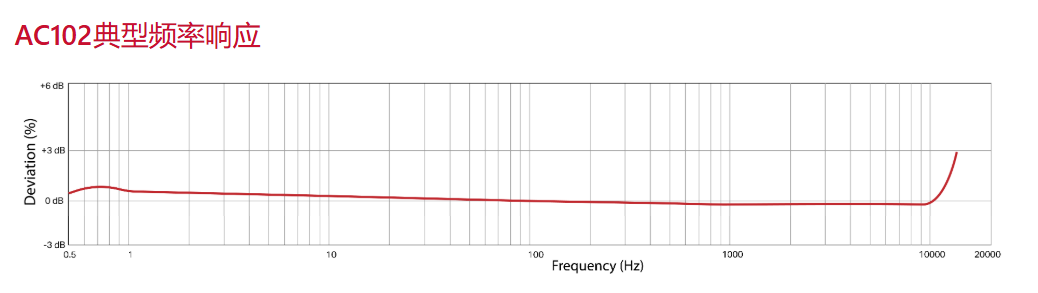

• 频率响应范围：宽频带设计（30-810,000 CPM，对应 0.5-13500Hz），可精准识别低速与高速运转设备的轴承故障。
• 动态测量范围：+80g（峰值），适配工业振动监测中多种复杂场景的测量需求。
• 灵敏度：100mV/g（误差 ±10%），确保振动信号的高精度采集。

三、电气性能参数

• 供电规格：
  • 电源电压：18-30VDC
  • 恒流激励：2-10mA
  • 偏置输出电压：10-14VDC

四、环境适应能力

• 工作温度区间：-58°F 至 250°F（-50°C 至 121°C），适应极端温变环境。
• 抗冲击性能：可承受 5,000g（峰值）冲击，保障设备在强振动工况下的稳定性。
• 密封设计：采用焊接气密工艺，有效隔绝粉尘与液体侵入。

五、物理结构参数

• 重量：3.2 盎司（约 90 克），紧凑轻量化设计便于安装。
• 外壳材质：316L 不锈钢，具备优异的抗腐蚀与耐磨性能。
• 安装接口：
  • 螺纹规格：1/4-28 盲孔螺纹
  • 适配配件：可搭配 M6x1 或 M8x1.25 适配器螺柱

六、电缆与连接系统

• -6N 集成电缆：采用符合 FDA 标准（21 CFR 177.1330）的聚烯烃热缩材料，具备防异物（Fod Safe）特性。
• 连接器极性定义：
  • 红色导线：信号 / 电源正极
  • 黑色导线：公共端（-）
  • 屏蔽层：电缆排流线（Drain Wire）

七、其他技术指标

• 频谱噪声水平：
  • 10Hz 时：14μg/√Hz
  • 100Hz 时：2.3μg/√Hz
  • 1000Hz 时：2μg/√Hz
• 电气参数：
  • 输出阻抗：100Ω
  • 外壳绝缘电阻：108Ω
• 机械特性：
  • 共振频率：1,380,000 CPM（23000Hz）
  • 安装扭矩：2-5 英尺・磅（2.7-6.8 牛・米）

技术亮点总结

AC102 系列（GT）振动分析硬件

产品特性

• CTC 旗舰多功能传感器
• 型号：AC102 - 1A
• 序列号：1000 CE
• 频率响应：宽频设计（30 - 810,000 CPM，对应 0.5 - 13,500Hz），可精准识别低速与高速轴承故障
• 动态范围：±80g（峰值），适应复杂振动环境
• 电缆选项：
  • -6N 集成电缆：采用符合 FDA 标准（21 CFR 177.1330）的聚烯烃热缩材料，防异物（Fod Safe）
  • 其他型号：
    • AC102 - 2C：CB103 集成电缆
    • AC102 - 3C：B6 铠装集成电缆
    • AC102 - 6C：CB011 重型铠装集成电缆
    • AC102 - 6N：CI E 护套集成电缆

连接器与电缆配置

技术规格参数

产品优势

• 宽频响应设计：覆盖从低速到高速的全频段轴承故障检测
• 高强度结构：5,000g 抗冲击能力，适应恶劣工业环境
• 多样化电缆选项：满足不同场景的防护需求（铠装、防异物等）
• 高精度测量：低噪声设计（2μg/√Hz@1kHz）确保微弱振动信号的精准捕捉

CTC 振动分析硬件品牌及产品体系解析

一、品牌定位与核心优势

二、产品线全景布局

1. 核心传感器系列
   • 4-20mA 工业传感器：
     涵盖环形功率传感器（如 LP202、LP204 系列）、危险区域专用环形电力传感器（LP262、LP264 系列），适配电力监测、防爆环境信号传输等场景，支持 M12 接口扩展（如 LP202-M12E）。
   • 动态输出传感器：
     • 工业加速度计：包括 AC940、AC944、AC933 等型号，支持 ±50g 至 ±80g 量程，频率响应覆盖 0.5Hz-13500Hz，适用于轴承故障检测、结构振动分析。
     • 超声波传感器：如 LP822、LP832 系列，集成速度监测功能，可捕捉设备异常摩擦、泄漏等高频信号。
2. 系统配套产品
   • 电缆与连接器：
     CB 系列（如 CB931、CB102、CB110）采用铠装、防爆设计，适配不同环境防护需求；JBX 系列（JBX10、JBX20）支持快速插拔，提升现场安装效率。
   • 安装硬件：
     包括 1/4-28 螺柱、M6/M8 适配器等标准件（如 CK-A2A、CK-M2A），以及定制化安装支架，确保传感器稳固安装。

三、典型型号技术亮点

四、品牌应用与行业价值

• 状态监测：利用 AC 系列加速度计实时采集振动数据，结合频谱分析（10Hz 噪声低至 14μg/√Hz），提前发现设备异常。
• 故障预警：通过 LP 系列传感器与信号调节器（如 SC150）联动，构建振动监测网络，减少非计划停机损失。
• 系统集成：配套电缆（CB 系列）与安装硬件（JBX 系列）支持快速部署，已广泛应用于电力、冶金、轨道交通等行业的关键设备健康管理。

五、产品矩阵速览
